BENTLY

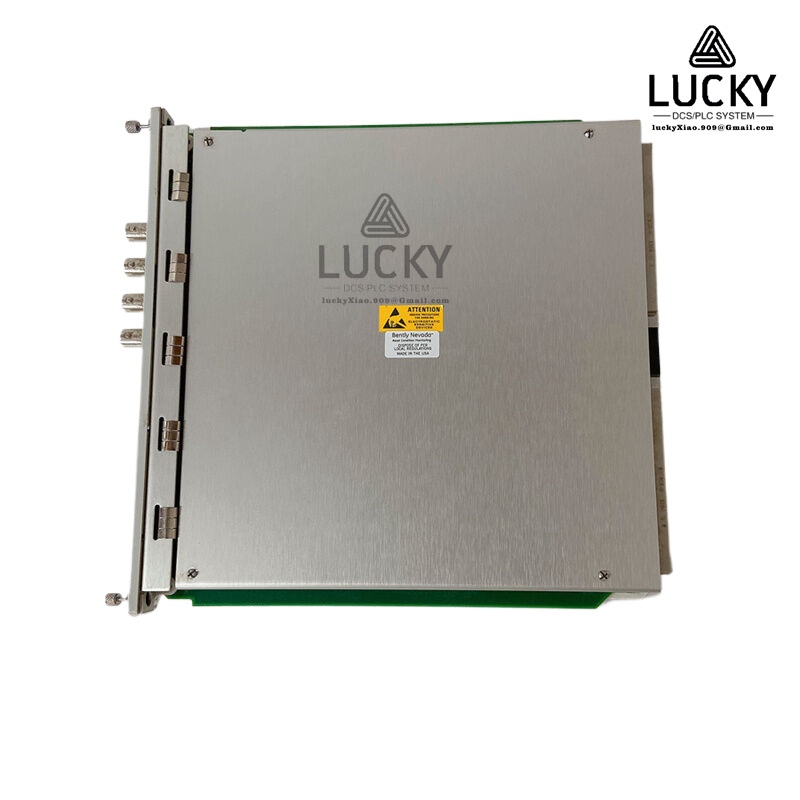

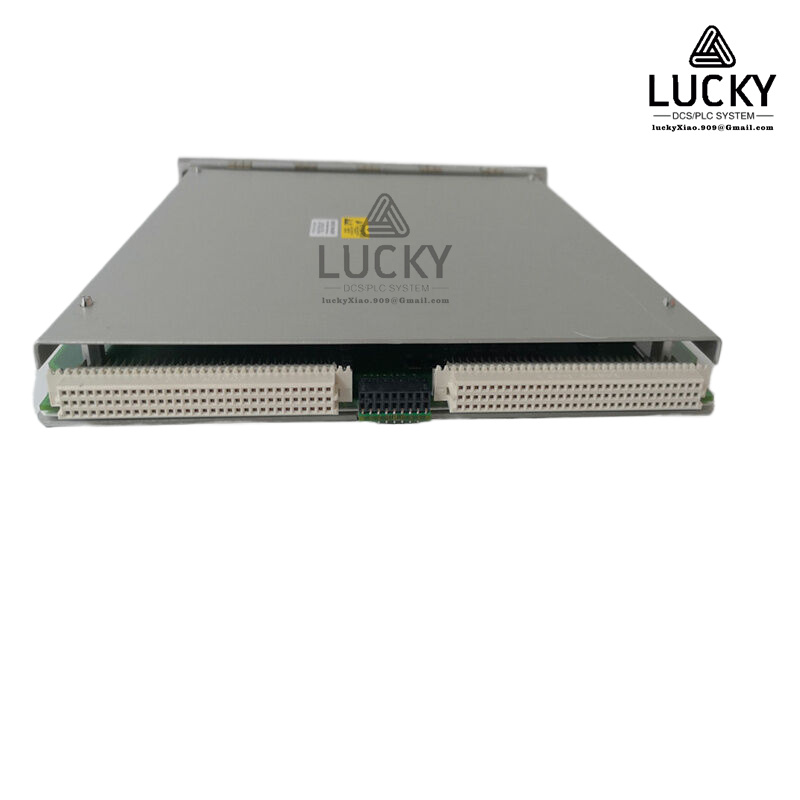

Bently Nevada 3500/40M 176449-01 双通道温度监测模块
- 品牌：BENTLY
- 型号：3500/40M 176449-01
- 发货时间：3-5天
- 质保：365天
- 联系人：肖小姐
- 电话：15359021002（VX同号）
- WhatsApp：+86 15359021002
- Skype：+86 15359021002
- 邮箱：luckyxiao.909@gmail.com
- 外贸官网：www.shenzhencx.com
-
产品详情
Bently Nevada 3500/40M 176449-01 双通道温度监测模块
产品说明
- 名称：Bently Nevada 3500/40M 双通道温度监测模块
- 型号：176449-01（-01 代表 固件版本 V1.x）
- 核心功能：
处理 两路温度传感器信号，实现：- 轴承/润滑油/绕组温度监测（支持 RTD 或热电偶）
- 双通道表决逻辑（1oo2/2oo2）
- 温差计算（ΔT 报警）
- 传感器断线/短路诊断
- 定位：
3500 系统内 温度专属保护模块，用于防止设备过热损坏。
产品参数
| 类别 | 参数细节 |
|---|---|
| 输入类型 | 每通道独立配置：<br> - RTD（Pt100/1000，三线制）<br> - 热电偶（K/J/T/E 型） |
| 测量量程 | RTD：-50°C 至 +250°C（可扩展至 +400°C）<br> 热电偶：0°C 至 +1200°C（按类型） |
| 精度 | ±0.5°C（RTD），±1.5°C（热电偶） |
| 报警响应时间 | ≤ 100 ms（硬件触发） |
| 继电器输出 | 2个 SPDT 继电器（独立控制每通道报警/跳闸） |
| 模拟输出 | 2路 4–20mA（对应温度量程） |
| 通信协议 | 通过框架接口支持 Modbus TCP/IP 和 OPC UA（需 RIM 模块） |
产品规格
- 物理规格：
- 尺寸：3500 标准模块（320×20×196 mm）
- 槽位：任意监测槽位（Slot 2~12）
- 环境规格：
- 温度：-30°C 至 +65°C
- 认证：SIL 2 (IEC 61508)，ATEX Zone 2
- 电气隔离：
- 通道间隔离：1500V AC
- 输入/输出隔离：2500V AC
型号解析（176449-01）
- 176449：3500/40M 模块基础型号
- -01：固件版本 V1.x（基础保护功能）
▶️ 升级选项：
-03：V3.x（新增温差报警、趋势记录功能）
系列与特征
系列归属
Bently Nevada 3500 框架模块 → 40M 温度监测子系列
核心特征
- 双通道冗余架构：
- 支持 1oo2（单通道跳闸） 或 2oo2（双通道与） 逻辑，适应不同安全等级需求。
- 智能传感器诊断：
- 自动检测 RTD 断线、热电偶短路，触发 Sensor Fail 警报。
- 温差计算（ΔT）：
- 可选功能（需 -03 固件），监测轴承进出口油温差（预警堵塞/失效）。
- 抗干扰设计：
- 24-bit ADC 转换 + 数字滤波，抑制变频器干扰。
功能与作用
- 设备过热保护：
- 超温触发跳闸，防止轴承烧毁、润滑油碳化。
- 劣化趋势预警：
- 4–20mA 输出温度值至 DCS，生成运行趋势报表。
- 故障定位辅助：
- 双点温差报警识别局部过热（如电机绕组 hotspot）。
应用领域
典型监测点位
- 电机/发电机轴承温度
- 齿轮箱润滑油温
- 压缩机气缸温度
- 变压器绕组温度
行业应用场景
| 行业 | 设备案例 | 保护目标 |
|---|---|---|
| 电力 | 燃气轮机轴承 | 防止巴氏合金熔融 |
| 造纸 | 蒸汽干燥缸轴承 | 避免润滑脂高温失效 |
| 水泥 | 回转窑减速机 | 预警齿轮胶合 |
| 数据中心 | 备用柴油发电机 | 绕组过热保护 |
系统集成示意图
RTD/Pt100 → 3500/40M 模块 → 继电器 → ESD系统 热电偶 ↗ ↑ 3500框架背板 → RIM模块 → DCS/System 1™
配置要点
- 传感器选型：
- 轴承温度：首选 Pt100 RTD（精度高，抗干扰强）
- 高温区域（>250°C）：选用 K 型热电偶
- 报警策略：
- Alert：设定为 90% 正常上限（预警维护）
- Danger：设定为厂商安全极限（硬跳闸）
- 冗余设计：
- 关键设备建议 双传感器 + 1oo2 逻辑（单点超温即跳闸）
对比 3500/72M
