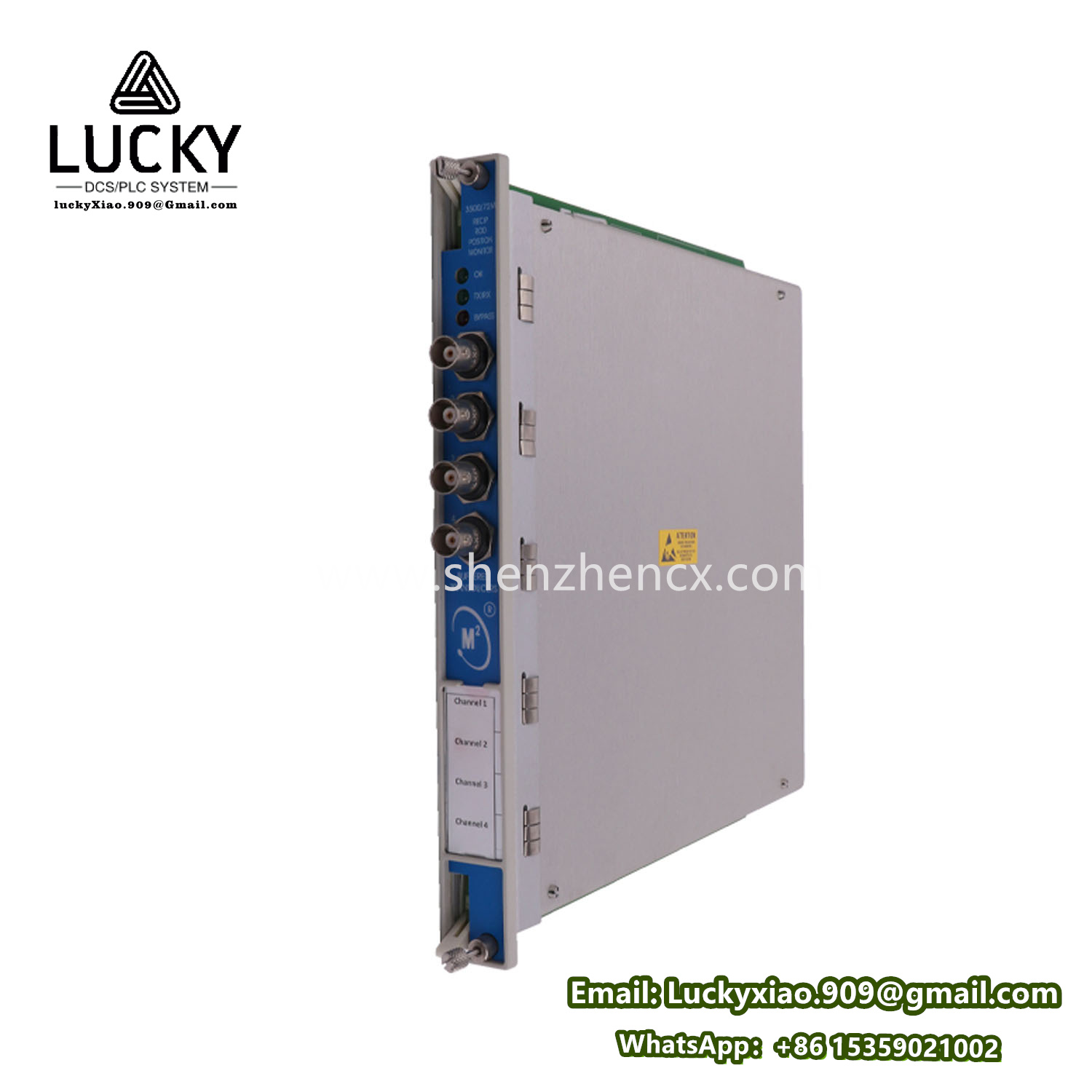

BENTLY 3500/72M 176449-08 双通道振动监测模块

BENTLY 3500/72M 176449-08 双通道振动监测模块

产品说明

• 名称：Bently Nevada 3500/72M 双通道振动监测模块（带动态相位输出）
• 型号：176449-08（-08 代表 固件版本 V8.0）
• 核心功能：
  处理 两路电涡流传感器信号，实现：
  • 轴径向振动（Shaft Relative Vibration）监测
  • 动态相位（1X相位角）实时输出
  • 双通道表决逻辑（2oo2/2oo3）
  • 间隙电压诊断（Sensor OK）
• 定位：
  3500 系统内 高阶振动保护模块，适用于汽轮机、压缩机等关键设备的安全保护。

产品参数

产品规格

1. 物理规格：
   • 尺寸：3500 标准模块（320×20×196 mm）
   • 槽位：Slot 2~12（需配合键相模块使用）
2. 环境规格：
   • 温度：-30°C 至 +65°C
   • 认证：SIL 2 (IEC 61508), ATEX/IECEx II 3G Ex nA IIC T4 Gc
3. 电气规格：
   • 供电：+24V DC（机架统一供电）
   • 功耗：≤ 6W

型号解析（176449-08）

• 176449：3500/72M 模块基础型号
• -08：固件版本 V8.0（支持高级诊断与通信协议）

▶️ 固件差异：

• -05：V5.0（基础版）
• -08：V8.0（新增相位趋势记录与Web接口支持）

系列与特征

系列归属

Bently Nevada 3500 系列框架模块 → 72M 振动监测子系列

核心特征

1. 双通道冗余设计：
   • 支持 2oo2（双通道与） 或 2oo3（三取二） 表决逻辑，降低误跳闸风险。
2. 动态相位监测：
   实时输出振动相位角，用于诊断 不平衡/不对中/松动 故障。
3. 高级诊断功能：
   • 传感器健康状态（OK Voltage）
   • 信号饱和警报（Overrange）
   • 模块自检（Watchdog）
4. 时间同步采样：
   与键相模块（如 3500/25）同步，确保相位精度。

功能与作用

1. 设备核心保护：
   • 超振动阈值触发 Danger 跳闸（经继电器输出至 ESD 系统）。
2. 故障诊断：
   • 相位变化识别转子不平衡（需配合键相信号）。
   • 振动波形谐波分析（通过 System 1™ 软件）。
3. 预测性维护：
   • 4–20mA 输出振动值至 DCS，生成趋势报表。
   • 相位角监测动平衡劣化进程。

应用领域

适用设备

• 汽轮机（蒸汽/燃气）
• 离心式/轴流式压缩机
• 高速齿轮箱（>5000 rpm）
• 大型水泵/风机

行业典型应用

系统集成要求

电涡流探头 → 3500/72M 模块 → 继电器 → ESD系统
键相探头 ↗       ↑
        3500框架背板 → RIM模块 → System 1™/DCS

必要组件

1. 键相模块：3500/25 或 3500/26（提供转速同步信号）
2. 框架管理：3500/22 RIM 模块（通信网关）
3. 传感器：3300 XL 8mm 探头（如 135489 系列）

配置要点

1. 表决逻辑设置：
   • 2oo2：双通道同时超限才跳闸（防误动，可靠性↓）
   • 2oo3：三通道中两通道超限即跳闸（冗余设计，可靠性↑）
2. 相位校准：
   • 键相缺口与探头夹角需在软件中补偿（如 45° 机械安装 → 软件设 315°）。
3. 报警延时：
   • 建议 Alert 延时 1–3 秒，Danger 延时 0 秒（硬件直跳）。
