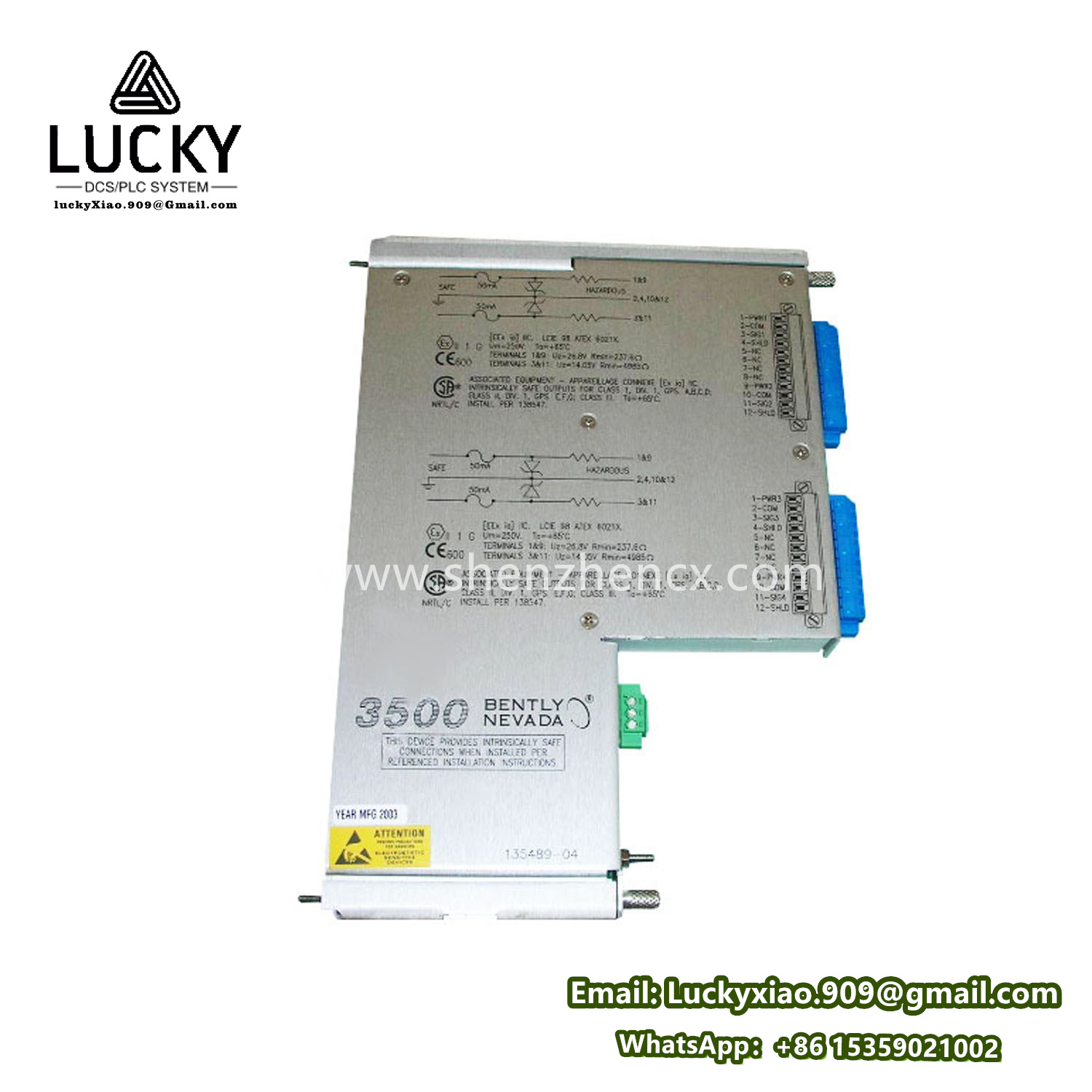

BENTLY 3500/40M 135489-04 轴位移/振动模块
- 品牌：BENTLY
- 型号：135489-04
- 发货时间：3-5天
- 质保：365天
- 联系人：肖小姐
- 电话：15359021002（VX同号）
- WhatsApp：+86 15359021002
- Skype：+86 15359021002
- 邮箱：luckyxiao.909@gmail.com
- 外贸官网：www.shenzhencx.com
-
产品详情
BENTLY 3500/40M 135489-04 轴位移/振动模块
产品说明
- 名称：Bently Nevada 135489-04 电涡流探头系统（含探头+延伸电缆）
- 型号：135489-04
- 核心功能：
非接触式测量旋转机械的轴位移/振动，通过电磁感应原理检测：- 轴动态位移（µm）
- 轴振动（µm pk-pk）
- 转速（需键相测量）
- 组成：
3300 XL 8mm 探头（5m） + 5m 延伸电缆，总长度 10m（出厂预连接，免除现场拼接）。
产品参数
| 类别 | 参数细节 |
|---|---|
| 探头类型 | 电涡流传感器（Eddy Current） |
| 探头直径 | 8mm（标准工业尺寸） |
| 量程范围 | 2.5mm（100 mils）（线性范围：0.25–2.5mm） |
| 灵敏度 | 7.87 mV/µm（标准值，±5%） |
| 线性误差 | ≤ ±1% 满量程（FS） |
| 温度范围 | 探头：-35°C 至 +177°C <br> 电缆：-40°C 至 +105°C |
| 频率响应 | 0 至 10 kHz（满足绝大多数机械振动监测） |
| 供电要求 | 需连接 前置器（如 330180-90-00）或 一体化变送器（如 1900/65A） |
产品规格
- 物理规格：
- 探头：316 不锈钢壳体（防腐）
- 电缆：双层屏蔽 PTFE 电缆（抗油污/化学腐蚀）
- 接头：英制螺纹（UNF 5/8-24），带锁紧螺母
- 总长度：10m（探头电缆 5m + 延伸电缆 5m）
- 电气规格：
- 输出信号：-2V 至 -18V DC（间隙电压，对应 0.25–2.5mm 间隙）
- 绝缘电阻：≥100 MΩ（500V DC 测试）
- 认证：
- ATEX/IECEx II 2G Ex ia IIC T4 Ga（气体防爆）
- SIL 2（IEC 61508 功能安全）
型号后缀解析（-04）
135489：基础型号（3300 XL 8mm 探头系统）-04：10m 总长度配置（探头电缆 5m + 延伸电缆 5m）▶️ 其他长度选项：
-02：5m（无延伸电缆）-03：8m（5m+3m）-05：15m（5m+10m）
系列与特征
- 系列归属：
Bently Nevada 3300 XL 系列传感器（新一代高性能产品线） - 核心优势：
- 宽温域稳定性：
探头耐受 +177°C 高温（蒸汽轮机/燃气轮机适用）。 - 抗干扰设计：
双重电磁屏蔽（阻止变频器/电机干扰）。 - 机械加固：
铠装电缆抗磨损（适用于高振动区域）。 - 即插即用：
出厂预校准，无需现场标定（配合匹配前置器）。
- 宽温域稳定性：
功能与作用
- 机械状态监测：
- 实时检测轴相对于轴承座的位移/振动。
- 捕捉不平衡、不对中、摩擦等故障特征。
- 设备保护：
- 为监测系统（如 Bently 3500）提供原始信号，触发跳闸保护。
- 安装健康诊断：
- 通过静态间隙电压（-10V DC ±0.5V）验证探头安装位置。
应用领域
适用设备
- 汽轮机/燃气轮机
- 离心式压缩机（合成气/空气/制冷剂）
- 大型水泵/风机
- 高速齿轮箱
行业典型应用
| 行业 | 监测目标 | 测量参数 |
|---|---|---|
| 电力 | 汽轮机高压转子 | 轴向位移、径向振动 |
| 油气 | 天然气压缩机主轴 | 振动（预警喘振） |
| 化工 | 高温反应器搅拌轴 | 轴摆动量 |
| 船舶 | 推进涡轮发电机 | 轴承磨损位移 |
系统连接要求
135489-04 探头 → 前置器（如 3300 XL 5mm/8mm 系列）→ 监测系统
⚠️ 匹配前置器：
必须搭配 3300 XL 专用前置器（如 330180-90-00），不可混用老式 7200/3300 前置器
