BENTLY 3500/33 149986-01 四通道继电器输出模块 (Quad Relay Output Module)
- 品牌：BENTLY
- 型号：3500/33 149986-01
- 发货时间：3-5天
- 质保：365天
- 联系人：肖小姐
- 电话：15359021002（VX同号）
- WhatsApp：+86 15359021002
- Skype：+86 15359021002
- 邮箱：luckyxiao.909@gmail.com
- 外贸官网：www.shenzhencx.com
-
产品详情

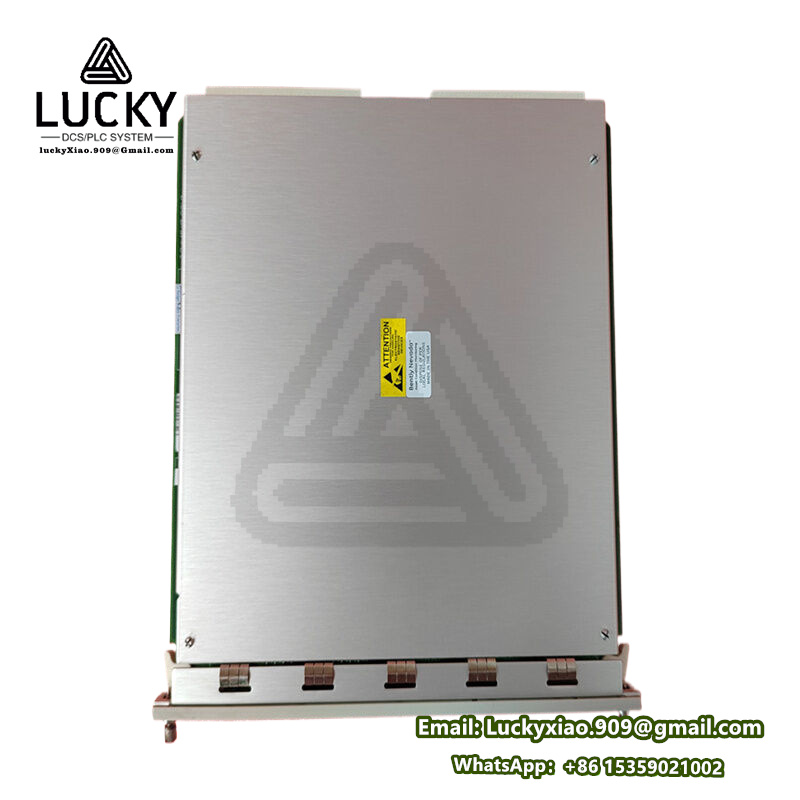

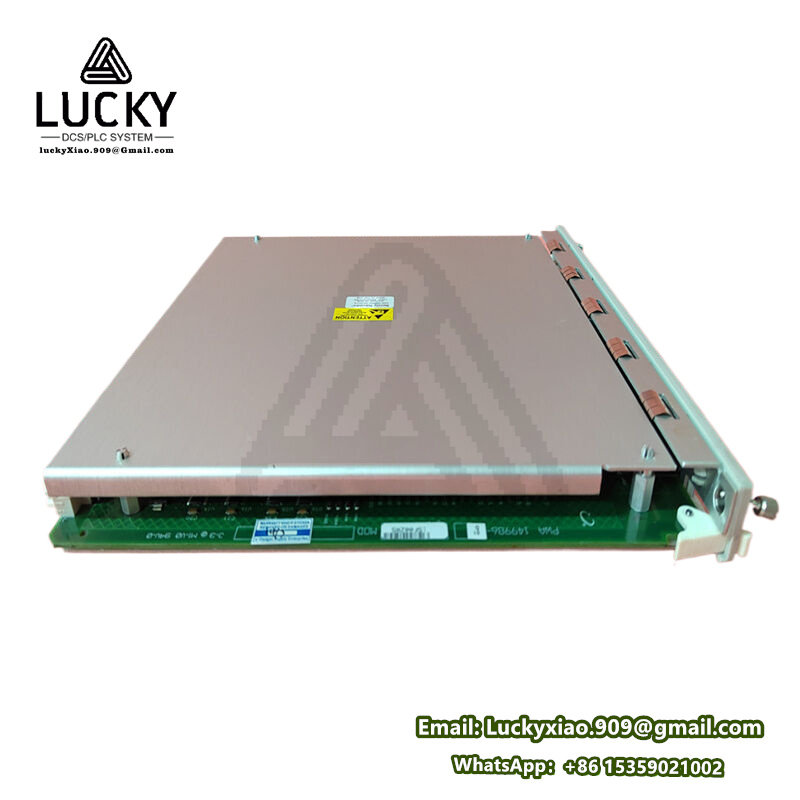

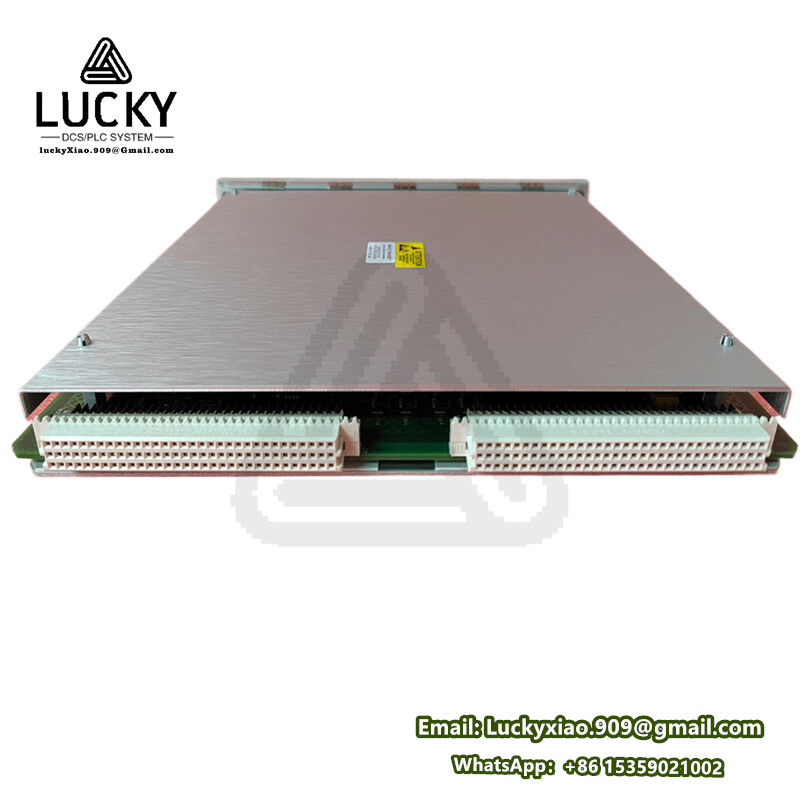

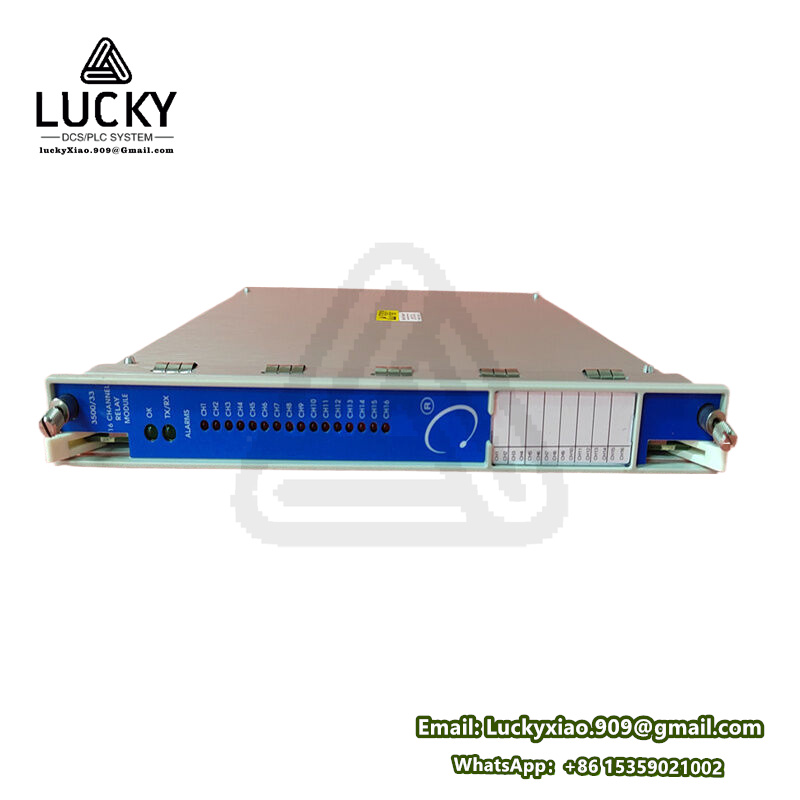

BENTLY 3500/33 149986-01 四通道继电器输出模块 (Quad Relay Output Module)
1. 产品说明
- 型号：3500/33-01-00
- 部件号：149986-01（硬件版本标识，已停产）
- 名称：四通道继电器输出模块 (Quad Relay Output Module)
- 核心功能：
- 将监测模块（振动/温度/转速）的报警信号（Alert/Danger）转换为物理继电器触点动作，控制设备停机或报警。
- 支持基础表决逻辑（如1oo1, 1oo2）。
- 定位：专用于 3500 框架的最左或最右侧槽位（继电器专用槽）。
2. 关键参数与规格
| 参数 | 详细值 |
|---|---|
| 触点配置 | 4组独立 SPDT 触点（COM/NO/NC） |
| 触点容量 | - 250 V AC/DC, 3A（阻性负载） - 30 V DC, 1A（感性负载） |
| 响应时间 | ≤ 15 ms（信号输入至触点动作） |
| 电气隔离 | - 通道间：1000 V RMS - 通道与背板：150 V RMS |
| 状态指示 | 每通道双LED： - 红：Danger 激活 - 黄：Alert 激活 |
| 供电电压 | 24 V DC ±10%（通过框架背板） |
| 工作温度 | -30°C 至 +65°C |
| 合规认证 | API 670, UL 508（无SIL认证，需外接安全继电器） |
3. 所属系列与兼容性
- 系统平台：Bently Nevada 3500 机械保护系统（适用于框架型号 3500/15 和 3500/25）
- 兼容性注意：
- 仅支持框架固件版本 ≤ V3.5（新版V4.0+需升级到 149992-03）。
- 不可与新型监测模块混用（如3500/72M，需匹配新继电器模块）。
4. 核心特征
- 紧凑型多通道设计：
- 单模块提供4路独立继电器，节省框架槽位。
- 基础安全逻辑：
- 支持单通道触发（1oo1）或双通道"与/或"逻辑（需软件配置）。
- 故障状态指示：
- 模块级故障LED（绿色"OK"灯熄灭表示硬件异常）。
- 机械耐久性：
- 银触点寿命：50,000次@额定负载（低于新型号149992-03的100,000次）。
5. 作用与用途
- 核心作用：安全联锁的执行终端，实现“电信号→机械开关”的转换。
- 典型场景：
- 振动超限时断开压缩机主电机电源。
- 轴承温度过高时触发冷却系统启动。
- 激活控制室声光报警器。
6. 应用领域
| 行业 | 典型设备与保护对象 |
|---|---|
| 传统电力 | 燃煤电厂汽轮机（超速停机）、锅炉给水泵（振动联锁） |
| 炼油厂 | 催化裂化机组（轴位移保护）、常减压装置泵群（温度报警） |
| 造纸工业 | 大型蒸汽轮机（差胀保护）、碎浆机（轴承过热停机） |
| 老旧设备改造 | 2000年代初安装的3500系统（需原位替换备件） |
7. 重要注意事项
- 停产替代：
- 149986-01 已停产，官方替换件为 149992-03（需校验框架兼容性）。
- 容量限制：
- 禁止直接驱动＞3A负载（尤其感性负载），必须外接中间继电器扩展容量。
- 安全等级：
- 不满足 SIL 2，如需功能安全认证，需外接安全继电器（如Pilz/西门子）。
- 配置差异：
- 旧版配置软件（如Rack Configuration V3.0）与新硬件可能存在兼容问题。
技术文档与维护建议
- 手册参考：
- 硬件安装：GEH-6688（注意章节区分新旧版本）
- 配置指南：GEH-6721 Rev C（适用于早期固件）
- 替换步骤：
graph LR A[停机断电] --> B[拆下149986-01] B --> C[检查框架固件版本] C --> D{固件≥V4.0?} D -->|是| E[升级至149992-03] D -->|否| F[更换为同型号或升级框架]
