BENTLY

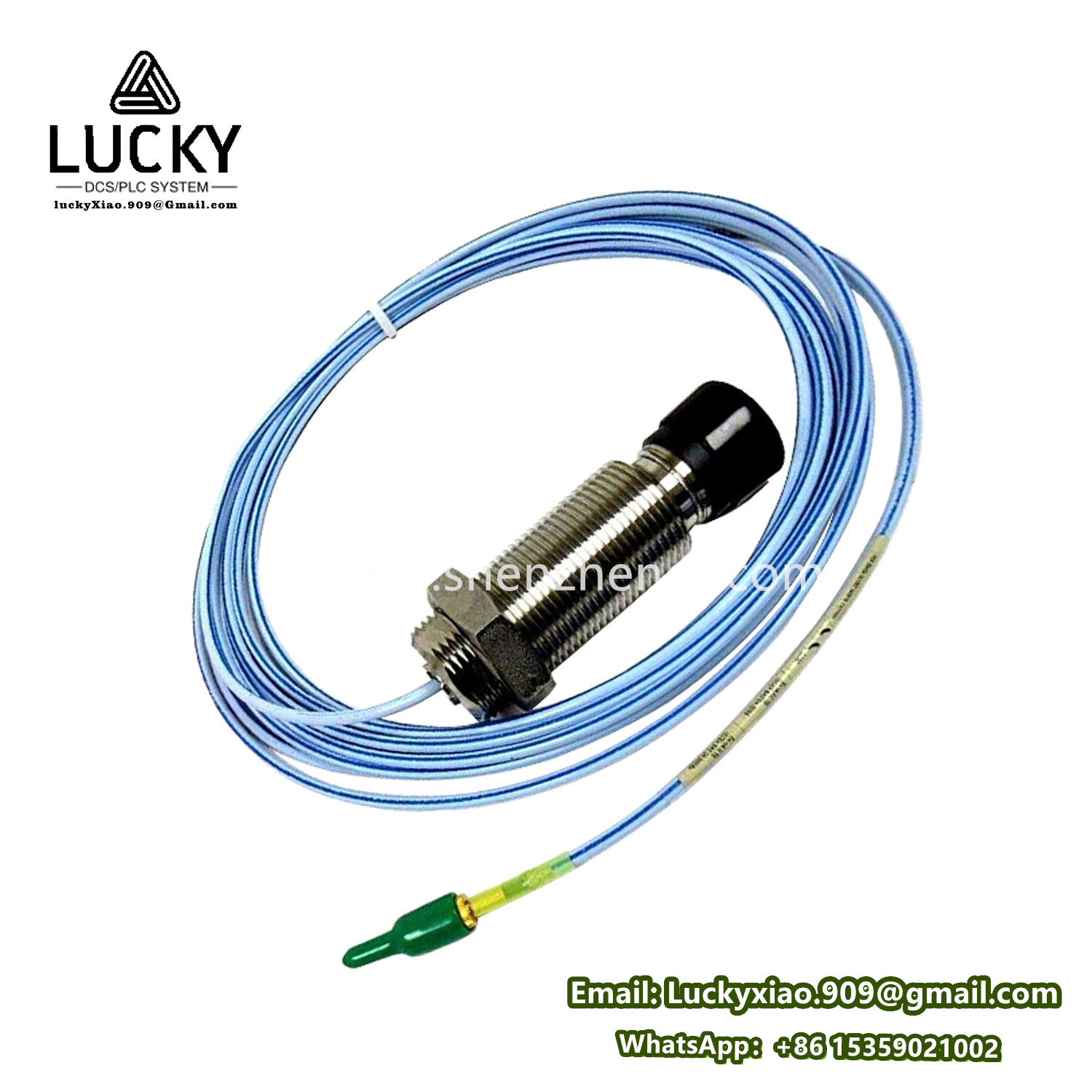

BENTLY 330851-02-000-060-10-00-00 3300 XL 8mm 涡流探头系统
- 品牌：BENTLY
- 型号：330851-02-000-060-10-00-00
- 发货时间：3-5天
- 质保：365天
- 联系人：肖小姐
- 电话：15359021002（VX同号）
- WhatsApp：+86 15359021002
- Skype：+86 15359021002
- 邮箱：luckyxiao.909@gmail.com
- 外贸官网：www.shenzhencx.com
-
产品详情
BENTLY 330851-02-000-060-10-00-00 3300 XL 8mm 涡流探头系统
1. 产品说明
- 型号：3300 XL 8mm 涡流探头系统
- 部件号：330851-02-000-060-10-00-00（全编码含材质/长度/灵敏度）
- 组成：
- 探头本体（8mm 直径）
- 延伸电缆（长度定制）
- 铠装接头（抗机械损伤）
- 核心功能：
- 非接触测量旋转机械的轴位移、轴振动、转速相位，精度达微米级。
- 专为高温环境优化（-40°C 至 +175°C 持续工作）。
2. 关键参数与规格
| 参数 | 详细值 |
|---|---|
| 探头直径 | 8 mm（标准API 670规范） |
| 线性范围 | 2 mm（±1 mm，中心间隙电压 -10 V DC） |
| 灵敏度 | 7.87 mV/μm（典型值@60 kHz，符合 060 编码） |
| 温度等级 | - 探头头部：-40°C 至 +175°C（10 编码表示高温陶瓷填充） - 电缆：-55°C 至 +200°C |
| 电缆长度 | 5米（02-000 编码：探头电缆1m + 延伸电缆4m） |
| 防护等级 | IP67（防油/防水/防化学腐蚀） |
| 认证标准 | API 670 第5版、ISO 10817-1 |
3. 所属系列与兼容性
- 系统平台：Bently Nevada 3300 XL 系列（与 3500 系统 无缝集成）
- 必需配套设备：
- 前置器（3300 XL Proximitor）：如 330130-000-050-10-02（匹配灵敏度）
- 监测模块：3500/42M、3500/72M 等
- 电缆类型：
- 抗干扰同轴双层屏蔽（外层不锈钢编织网）
4. 核心特征
- 极端工况适应性：
- 探头采用 氧化铝陶瓷芯 + Inconel 600 外壳，耐受 蒸汽吹扫 和 酸性环境。
- 动态响应卓越：
- 频响 0 至 10 kHz（-3 dB），可捕捉高速转子动态失稳。
- 抗干扰设计：
- 电缆末端 铠装金属接头，防止安装螺纹磨损导致的信号波动。
- 校准可追溯性：
- 每支探头附带 NIST 校准证书（线性度误差 < ±1%）。
5. 作用与用途
- 核心作用：
- 监测旋转机械 轴相对轴承座的位移（用于启停过程摩擦预警）
- 捕获 轴振动波形（识别不平衡/不对中/油膜涡动）
- 关键应用场景：
- 蒸汽轮机 胀差监测（Differential Expansion）
- 压缩机 轴向位移联锁保护（Thrust Position）
- 燃气轮机 轴承座松动检测
6. 应用领域
| 行业 | 典型设备与监测目标 |
|---|---|
| 电力能源 | 核电主泵（轴密封间隙）、超临界汽轮机（高压缸胀差） |
| 石油化工 | 裂解气压缩机（轴向推力轴承磨损）、加氢反应器循环泵（轴弯曲监测） |
| 冶金工业 | 高炉煤气透平（叶片顶部间隙）、氧压机（喘振预防） |
| 船舶动力 | 推进涡轮机（轴承油膜厚度）、艉轴下沉量监测 |
7. 安装规范
- 机械安装要点：
参数 要求 探头间隙 1.0 mm（对应 -10 V DC 偏置电压）±0.1 mm 安装角 ≤45° 偏离轴表面法线（避免侧向灵敏度误差） 螺纹固定 使用 锁紧螺母（零件号 TK-3-2）防止松动 - 电气连接步骤：
graph LR A[探头头部] --> B[延伸电缆] B --> C{前置器输入} C --> D[3500监测模块] D --> E[继电器联锁] E --> F[紧急停机]
⚠️ 关键警告：
- 延伸电缆 严禁拼接（信号衰减导致灵敏度异常）
- 探头头部 禁止接触强磁场（如焊接电流 > 200 A 区域）
维护与故障诊断
- 寿命指标：
- 探头本体：10年（175°C连续运行）
- 电缆：5年（频繁弯曲工况下）
- 常见故障码：
前置器指示灯 含义 处理措施 绿色熄灭 供电中断 检查24 VDC电源 黄色闪烁 间隙电压超限（<-2V） 校准探头安装位置 红色常亮 电缆短路/开路 测量电缆阻抗（正常值≈7 Ω） 替换指南：
- 旧版兼容号：330851-00-000-060-05-00-00（耐温+150°C）
升级型号：330851-02-000-090-10-00-00（灵敏度9.0 mV/μm）
