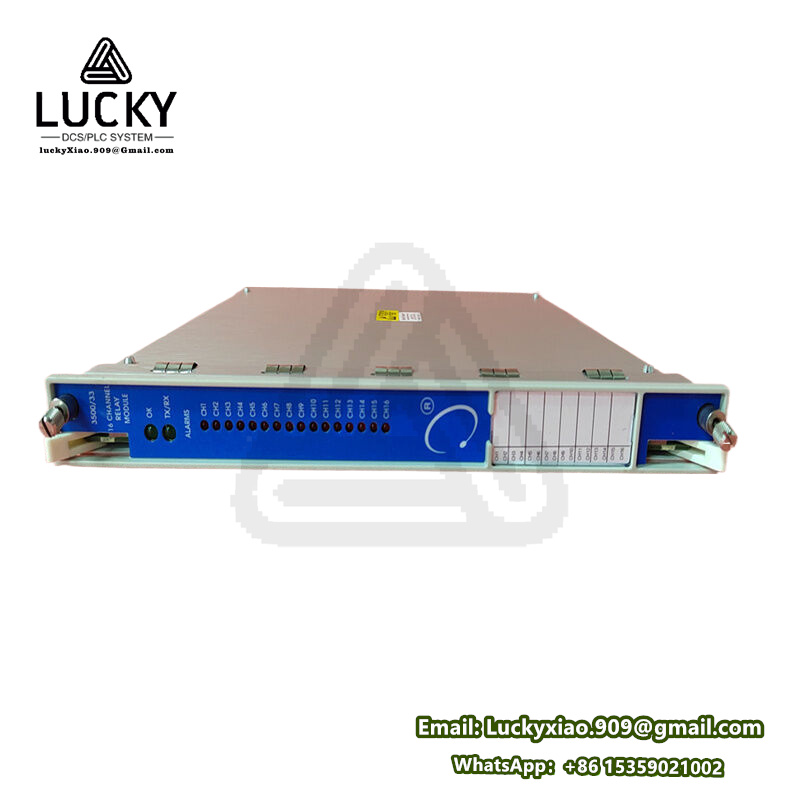

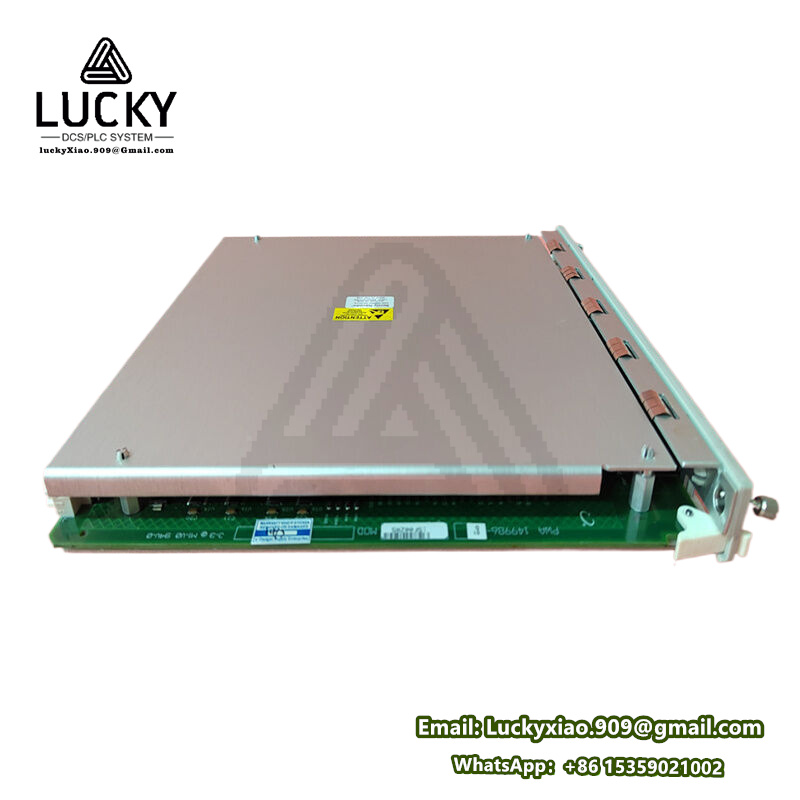

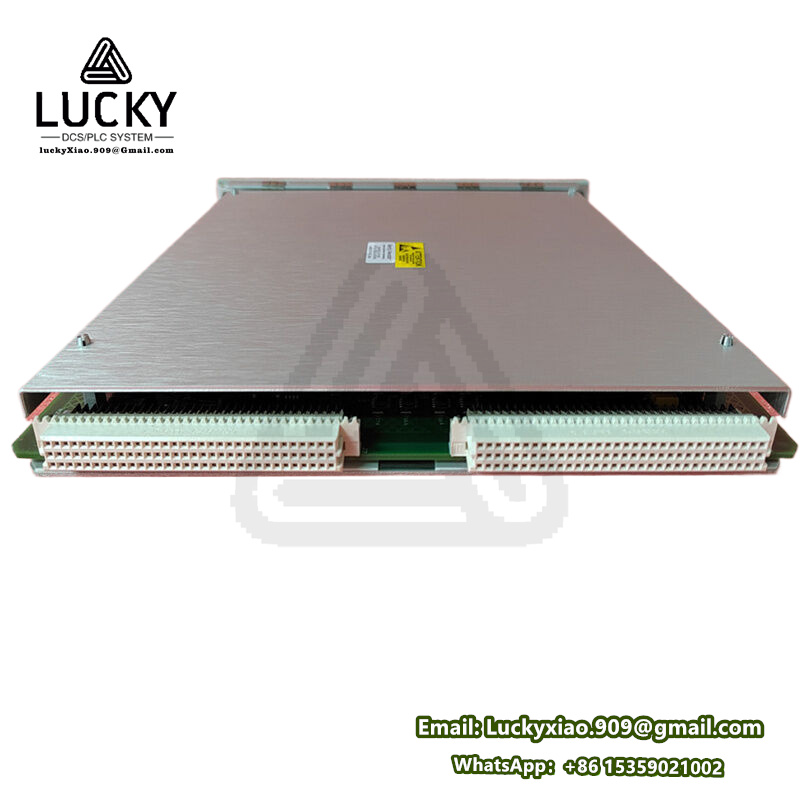

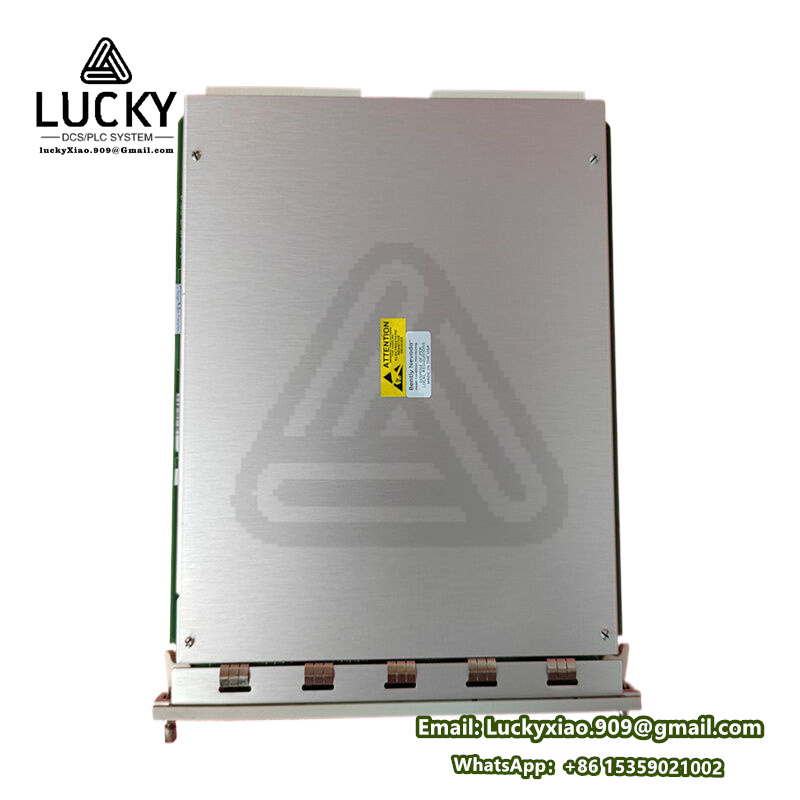

BENTLY 3500/33 149986-01 四通道继电器输出模块
- 品牌：BENTLY
- 型号：3500/33 149986-01
- 发货时间：3-5天
- 质保：365天
- 联系人：肖小姐
- 电话：15359021002（VX同号）
- WhatsApp：+86 15359021002
- Skype：+86 15359021002
- 邮箱：luckyxiao.909@gmail.com
- 外贸官网：www.shenzhencx.com
-
产品详情
BENTLY 3500/33 149986-01 四通道继电器输出模块
1. 产品说明
- 型号：3500/33
- 部件号：149986-01（第三代增强型硬件版本）
- 名称：四通道继电器输出模块（Quad Channel Relay Module）
- 核心功能：
2. 关键参数与规格
| 参数 | 详细值 |
|---|---|
| 继电器类型 | 双刀双掷（DPDT） ×4 （每通道2组独立触点） |
| 触点容量 | - 250 V AC/DC（最大电压） - 5 A 阻性负载（每触点） |
| 响应时间 | ≤10 ms（从报警触发到触点动作） |
| 输入信号源 | 来自框架内监测模块的 TTL 电平报警信号（+24 V DC = 报警） |
| 安全模式 | 断电/故障时触点强制断开（常开触点默认开路） |
| 电气隔离 | 通道间隔离 1500 V AC，继电器线圈与触点隔离 2500 V AC |
| 工作环境 | - 温度：-30°C 至 +65°C - 湿度：5-95% 无凝露 |
| 认证等级 | SIL 2（IEC 61508）、API 670 第5版 |
3. 所属系列与兼容性
- 系统平台：Bently Nevada 3500 Generation 2/3 框架系统
- 框架槽位要求：
- 信号输入源：
- 直接接收同框架内 监测模块报警输出（如 3500/42M 通道报警、3500/72M AI诊断报警）
- 固件要求：FW 4.0+（支持动态触点测试）
4. 核心特征
- 冗余安全架构：
- 每路继电器含 两套独立电磁线圈，单线圈失效仍可动作。
- 触点状态监控：
- 实时检测触点 粘连/烧蚀（通过线圈电流反馈诊断）。
- 在线测试功能：
- 无需停机，通过 3500 Rack Software 触发 动态触点测试（>5 ms 脉冲验证）。
- 抗冲击设计：
- 继电器采用 簧片密封充氮结构，耐受 15 g 机械振动。
5. 作用与用途
- 核心作用：
- 将机械监测系统的 电气报警信号 转换为 大功率开关控制，实现：
- 紧急停机（ESD）
- 工艺联锁（如关闭阀门）
- 声光报警驱动
- 将机械监测系统的 电气报警信号 转换为 大功率开关控制，实现：
- 关键应用场景：
- 压缩机 振动超限联锁停机
- 汽轮机 轴向位移保护（触发跳闸电磁阀）
- 润滑系统 油压过低备用泵自启
6. 应用领域
| 行业 | 典型保护目标 |
|---|---|
| 石油炼化 | 催化裂化主风机（喘振联锁）、加氢反应器循环泵（轴承温度保护） |
| 电力能源 | 燃气轮机（超速保护）、核电站冷却泵（轴位移跳闸） |
| 冶金制造 | 高炉鼓风机（振动停机）、氧气压缩机（密封气压力联锁） |
| 船舶工业 | 推进涡轮机（轴承温度保护）、发电柴油机（油压低备用泵切换） |
7. 接线与配置规范
- 触点连接示范：
端子号 触点类型 典型负载连接 1-2 通道1 常开（NO） 跳闸电磁阀（+24 V DC） 1-3 通道1 常闭（NC） 正常指示灯 4-5 通道2 常开（NO） 声光报警器 - 安全逻辑配置：
graph LR A[3500/42M 振动报警] --> B{AND/OR 逻辑} C[3500/45 温度报警] --> B B --> D[3500/33 通道1] D --> E[停机继电器]注：通过框架组态软件设置 多报警复合逻辑（如振动高+温度高=跳闸）
⚠️ 关键警告：
- 严禁 直接驱动 >5 A 感性负载（需中间继电器过渡）
- 触点 寿命极限：
- 阻性负载：100,000次
- 感性负载：50,000次（额定电流下）
维护与诊断
- 状态指示灯：
LED颜色 状态 含义 绿色 常亮 模块运行正常 红色 闪烁（1 Hz） 通道报警激活 黄色 常亮 触点故障（粘连/线圈失效） - 故障排查：
- 触点电阻测试：正常值 < 100 mΩ（断电测量）
- 线圈阻值：200 Ω ±10%（24 V DC 规格）
- 替换指南：
- 旧版兼容号：149986-00（触点容量 3 A）
- 升级型号：149986-02（支持 Profibus 状态反馈）
