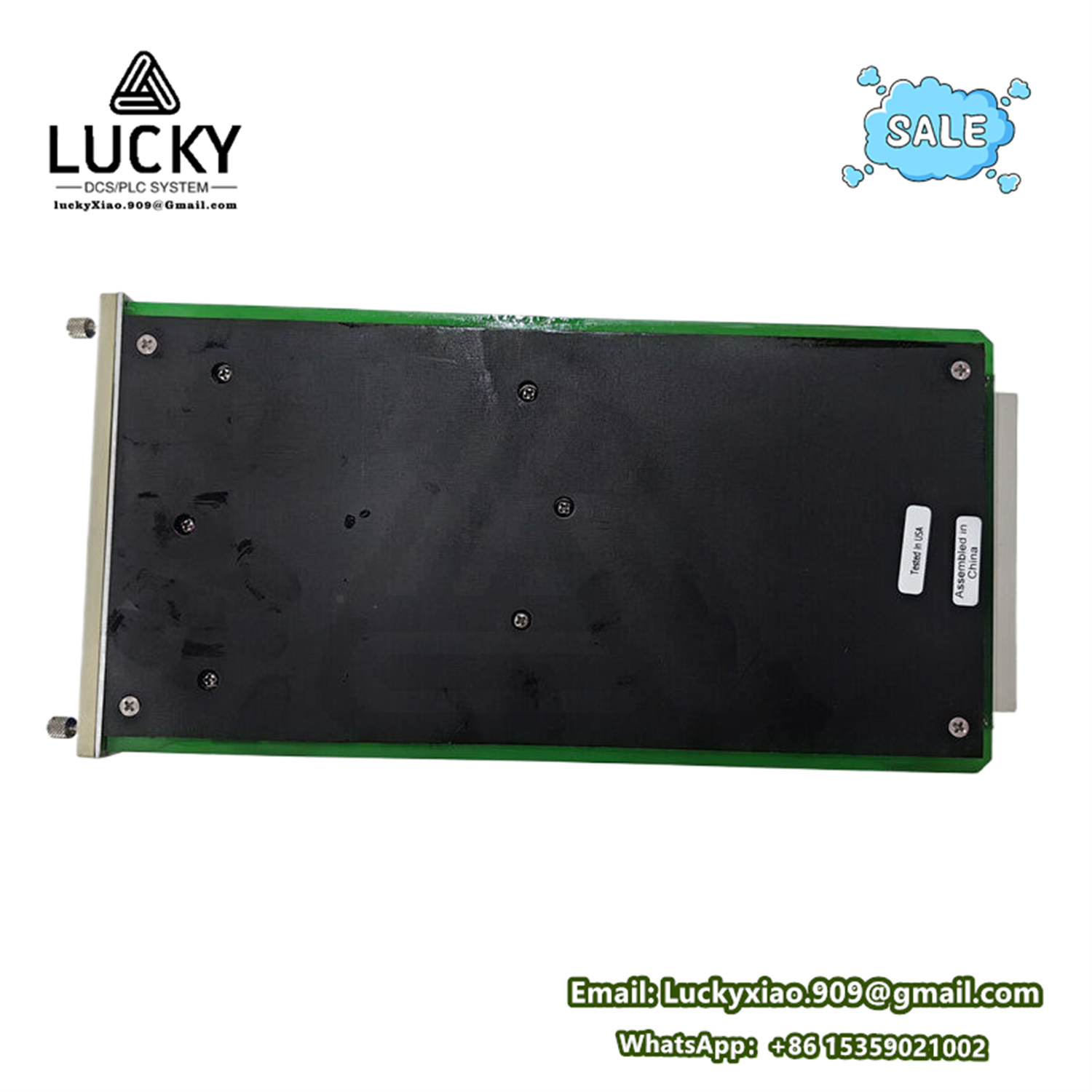

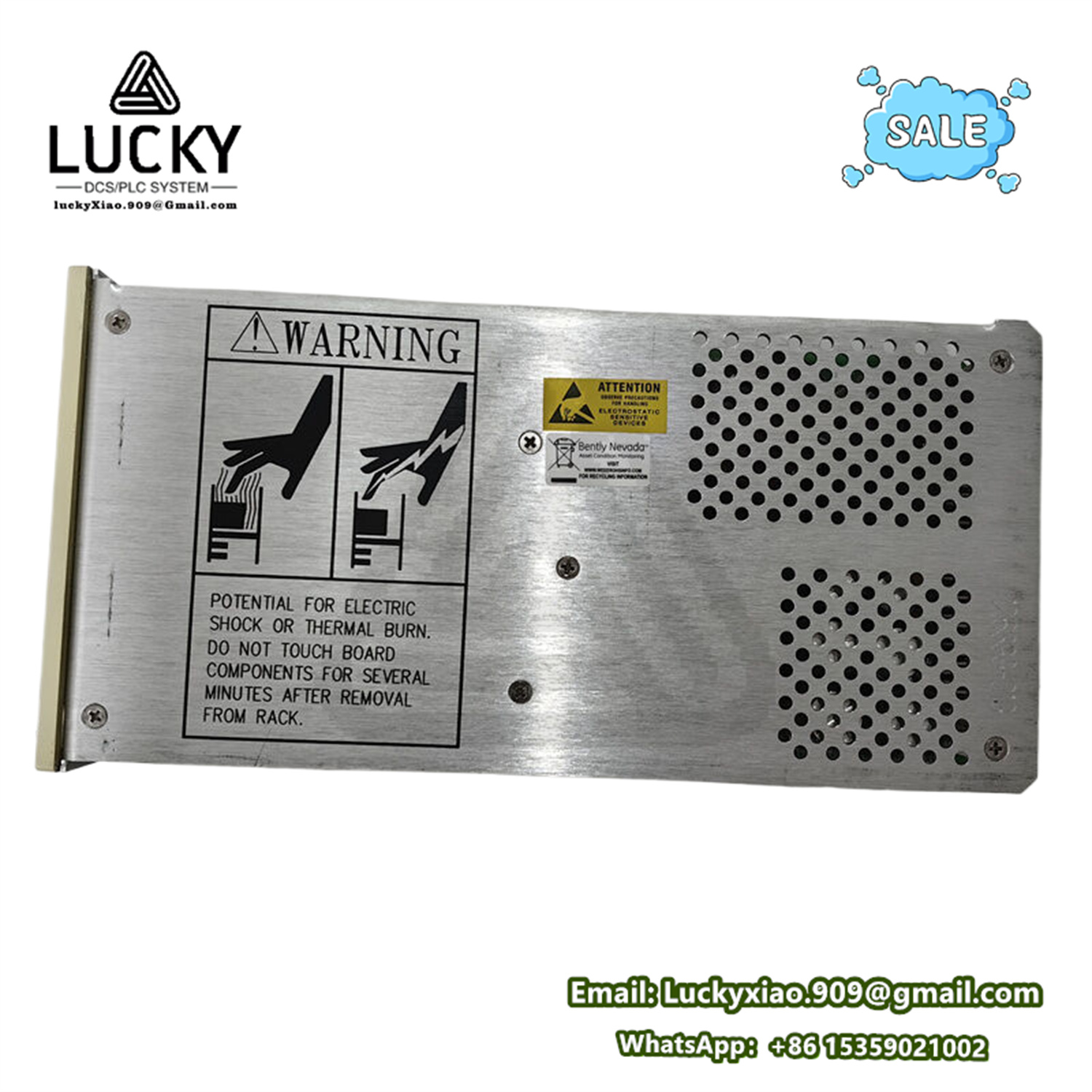

BENTLY 3500/15 127610-01 继电器输出模块（Relay Output Module）
- 品牌：BENTLY
- 型号：3500/15 127610-01
- 发货时间：3-5天
- 质保：365天
- 联系人：肖小姐
- 电话：15359021002（VX同号）
- WhatsApp：+86 15359021002
- Skype：+86 15359021002
- 邮箱：luckyxiao.909@gmail.com
- 外贸官网：www.shenzhencx.com
-
产品详情
BENTLY 3500/15 127610-01 继电器输出模块（Relay Output Module）
1. 产品说明
- 型号：3500/15-127610-01
- 类型：继电器输出模块（Relay Output Module）
- 核心功能：
- 将框架内监测模块（振动/温度/转速）的 报警逻辑 转换为 物理继电器触点输出
- 支持 16路独立继电器通道（每通道均可编程）
- 实现 设备紧急停机（ESD）、工艺联锁控制
2. 关键参数与规格
| 参数 | 详细值 |
|---|---|
| 通道数量 | 16 路独立继电器（可配置为常开/常闭） |
| 触点容量 | - 阻性负载：5 A @ 250 V AC/30 V DC - 感性负载：2 A @ 120 V AC（带灭弧） |
| 响应时间 | 10 ms（报警触发至触点动作） |
| 逻辑控制 | 支持 AND/OR/NOT 布尔逻辑（跨模块组合） |
| 报警延时 | 可编程 0.1~60 秒（抗误触发） |
| 供电冗余 | 双路 24 V DC ±10%（框架背板供电） |
| 隔离等级 | 通道间 1500 V AC / 通道-框架 2500 V AC |
| 安全认证 | SIL 2（IEC 61508）、Cat.3 PLd（ISO 13849） |
3. 所属系列与兼容性
- 系统平台：Bently Nevada 3500 Generation 3 框架
- 槽位兼容性：
- 可安装于 Slot 3~6（需配置专用端子板 3500/25-01-00-00）
- 信号输入源：
监测模块 兼容报警类型 3500/42M 振动报警（危险/警报/OK） 3500/25M 温度/压力超限 3500/50M 转速停机保护 - 继电器类型：
- 型号 127610-01 标配 高容量电磁继电器（非固态）
4. 核心特征
- 多功能触点编程：
- 每通道可独立设置为 安全型（De-energize to Trip） 或 非安全型（Energize to Trip）
- 跨通道逻辑：
- 支持 “2oo3”（三取二） 投票逻辑（用于关键设备保护）
- 触点状态反馈：
- 内置 触点位置传感器，实时回传状态至框架（防止粘连失效）
- 硬件旁路：
- 通过 安全钥匙开关 强制激活/禁用指定通道（维护模式）
5. 作用与用途
- 核心功能：
- 执行 机械保护联锁（如振动超标停机）
- 控制 工艺设备启停（泵/风机/阀门）
- 提供 报警干接点 至 DCS/PLC
- 典型应用场景：
- 汽轮机 超速保护（OSD） 停机回路
- 压缩机 振动高高（HH） 紧急切断
- 润滑油系统 低压备用泵自启
6. 应用领域
| 行业 | 典型联锁控制场景 |
|---|---|
| 电力发电 | 燃机喘振保护停机、锅炉给水泵振动联锁 |
| 石油化工 | 反应釜压力高高切断、离心机组轴承温度停机 |
| 冶金制造 | 高炉风机喘振控制、轧钢机齿轮箱油压连锁 |
| 水处理 | 污水提升泵干运行保护、曝气机振动报警 |
7. 接线与配置
- 端子板连接：
端子号 信号类型 接线说明 1A-1C 通道1 继电器触点 COM-NO-NC（常开/常闭可选） 9D-9E 通道1 状态反馈 开路集电极输出（最大 30 V DC） - 逻辑编程示例（通道1 三取二逻辑）：
CH1 = (42M-A1 Alarm) AND (42M-A2 Alarm) OR (25M-T1 HH)
⚠️ 安全规则：
- 停机回路必须配置 硬线旁通开关（禁止纯软件屏蔽）
- 冗余通道 禁止共用继电器（需独立输出）
8. 诊断与维护
- 状态指示灯（每通道）：
LED 颜色 含义 ACTIVE 绿色 继电器已通电（常态） TRIPPED 红色 报警触发（触点动作） FEEDBACK 黄色 触点位置与指令不符（故障） - 寿命指标：
- 机械寿命：> 10⁶ 次 操作
- 电气寿命：> 10⁵ 次 @ 5 A 阻性负载
测试模式：
通过 框架软件 强制触发继电器（无需真实报警）
