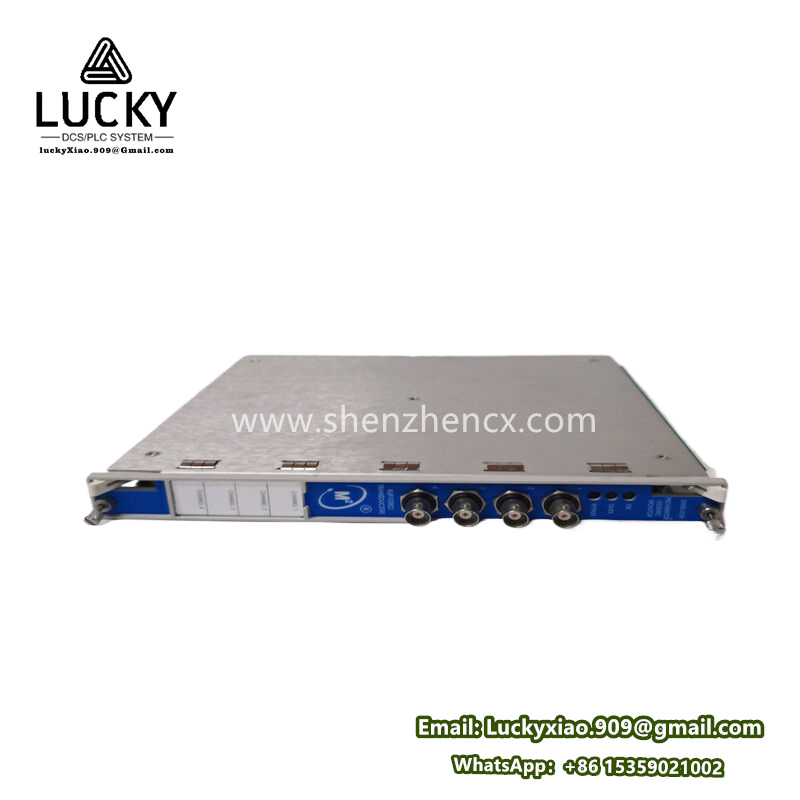

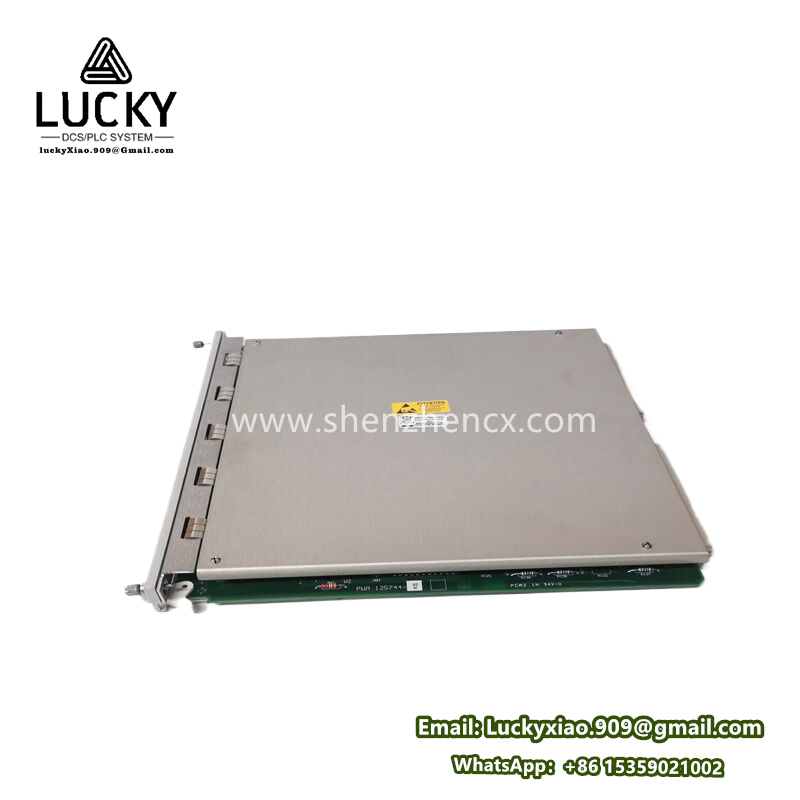

BENTLY 3500/42M 140734-02 冗余温度监测模块

BENTLY 3500/42M 140734-02 冗余温度监测模块

1. 产品说明

• 型号：3500/42M-140734-02
• 类型：冗余温度监测模块
• 核心功能：
  • 同步采集 2 个独立通道 的温度信号（支持 热电偶/RTD/毫伏输入）
  • 实现 三取二（2oo3）逻辑 的高可靠性跳闸保护
  • 输出 4-20 mA 温度值、报警触点、HART 通信（-02 后缀支持）

2. 关键参数与规格

3. 所属系列与兼容性

• 系统平台：Bently Nevada 3500 Generation 3 框架
• 槽位要求：1个标准槽位（Slot 2~14）
• 传感器兼容性：

  传感器类型	推荐型号
  轴承 RTD	三线制 Pt100（如 BN 330104-000-050-10-02）
  缸壁热电偶	K 型铠装（如 BN 330800-0400-99）

• HART 通信：
  • -02 后缀 支持 HART 7 数字通信（可远程校调）

4. 核心特征

1. 冗余安全架构：
   • 单模块集成 三传感器输入（2oo3 表决逻辑）
2. 动态校准验证：
   • 自动注入测试电流 检测 RTD 断线/漂移（符合 NAMUR NE89）
3. 多级报警策略：
   • 支持 绝对值报警、变化率报警、温差报警（如轴承-润滑油温差）
4. 热电偶老化补偿：
   • 基于 NIST 曲线拟合算法 修正非线性误差

5. 作用与用途

• 核心功能：
  • 监测 轴承/齿轮箱/电机绕组温度
  • 防止 设备过热损坏（如干摩擦、冷却失效）
  • 触发 润滑油泵切换 或 工艺停机
• 典型应用场景：
  • 汽轮机 推力轴承温度保护
  • 压缩机 级间冷却器温差监控
  • 大型电机 绕组热点预测

6. 应用领域

7. 配置与逻辑编程

• 2oo3 安全逻辑：

  graph LR  A[传感器1] --> D[表决器]
  B[传感器2] --> D  C[传感器3] --> D  D{2oo3} -->|跳闸| E[继电器动作]

• 报警类型示例：

  报警名称	设定值	作用
  高高 (HH)	95°C（轴承）	立即停机
  变化率 (dT/dt)	> 5°C/min	冷却系统故障预警
  温差 (ΔT)	轴承-油温 > 40°C	润滑油流量不足

8. 接线与诊断

• 端子板型号：3500/45-01-00-00（温度专用）
• 接线规范：

  信号类型	端子号	要求
  RTD 输入	CH1-A/B/C	三线制 ≤ 50 Ω 线阻
  热电偶输入	CH1+/CH1-	补偿导线极性匹配

• LED 状态指示：
  • 绿色 OK：通道正常
  • 黄色 ALERT：一级报警
  • 红色 DANGER：二级报警 + 触点动作
  • 红色 FLT：传感器断线/模块故障

9. 维护与校准

• 诊断工具：
  • HART 手操器（校验传感器/读取诊断码）
  • 3500 Rack Configuration Software（报警逻辑下载）
• 校准周期：
  • 模块：5 年（符合 ISO 17025）
  • 传感器：1 年（高温环境）
• MTBF：> 300,000 小时（40°C 环境）

系统集成示意图：

graph LR  A[轴承 RTD] -->|三线制| B[3500/42M]
C[缸壁热电偶] -->|补偿导线| B  B -->|HART| D[DCS/PLC]
B -->|4-20 mA| E[记录仪]
B -->|报警触点| F[停机电磁阀]

文档索引：

• 操作手册：GEH-6721 Volume 2 Chapter 6
• HART 指令集：140734-02-HT
• SIL 验证文件：TD-21900-SIL

10. 特殊应用技巧

1. 热电偶冷端补偿优化：
   • 在端子板 TB-COM 处安装 辅助 RTD（型号 330105-000-040-10-02）提升环境温度补偿精度
2. 抗电磁干扰布线：
   • 热电偶导线需 双绞屏蔽（屏蔽层单端接地）

3. FDA 合规配置：

   • 启用 审计追踪（Audit Trail） 功能（记录所有参数修改）
