产品详情

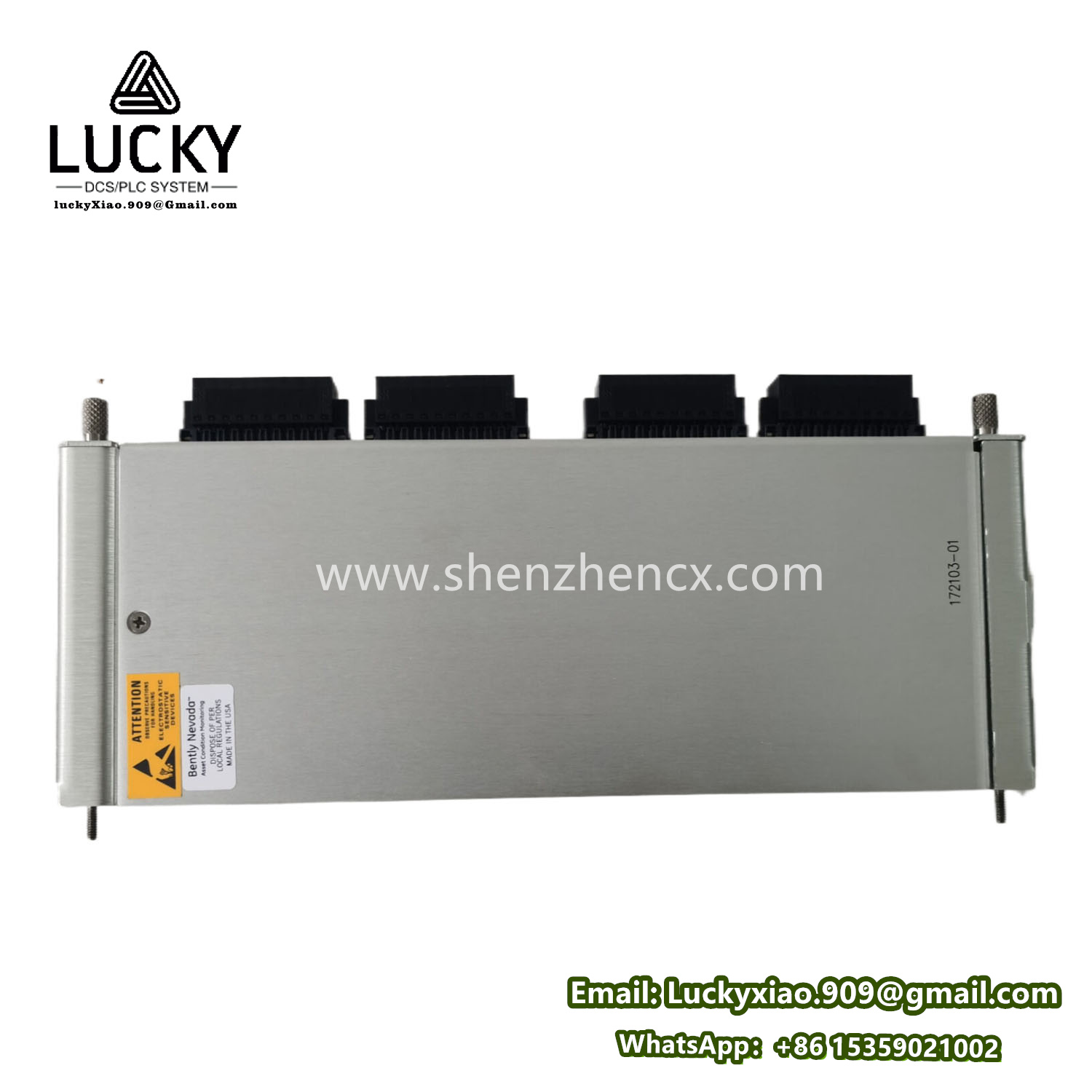

BENTLY 3500/65 172103-01 速度/加速度探头接口模块
1. 产品说明
Bently Nevada 3500/65 是 速度/加速度探头接口模块，型号后缀 172103-01 表示特定硬件版本。
- 核心功能：将来自速度传感器（如磁电式探头）或加速度计（ICP型）的原始信号转换为标准化的过程信号，供3500框架监测系统使用。
- 角色：作为3500机架中的专用模块，为旋转机械的振动、转速提供高精度测量通道。
2. 关键参数与规格
| 参数类别 | 详细信息 |
|---|---|
| 输入类型 | - 磁电式速度传感器（例如：9200系列探头） - ICP/IEPE型加速度计（需外部供电） |
| 输入通道 | 1个独立通道（单模块） |
| 频率响应 | - 速度模式：10 Hz ~ 2 kHz - 加速度模式：1 Hz ~ 10 kHz（依赖传感器规格） |
| 信号输出 | - 原始传感器信号（至监测器） - 4-20mA 模拟输出（可选，需配置） |
| 供电要求 | 由3500框架背板提供：+24VDC |
| 兼容框架 | 3500系列监测框架（如3500/15、3500/20等） |
| 环境适应性 | 工作温度：-40°C ~ +70°C；符合工业抗电磁干扰标准（IEC 61000） |
3. 产品特征
- 双模式支持：自动识别速度/加速度传感器类型，无需硬件跳线。
- 动态自检：实时诊断传感器开路、短路及信号失真故障。
- 积分处理：内置硬件积分器，可将加速度信号转换为速度值（可选）。
- 模块化冗余：支持冗余配置（需成对安装），提升系统可靠性。
- LED状态指示：模块前面板提供运行/故障/报警状态可视化指示灯。
4. 作用与用途
- 核心作用：将机械振动/转速的物理量转化为可被监测系统处理的电信号。
- 关键用途：
- 实时监测涡轮机、压缩机、泵等旋转设备的轴振动（通过速度探头）。
- 测量高频冲击或轴承振动（通过加速度计）。
- 提供转速（RPM）信号用于超速保护或相位分析。
5. 应用领域
适用于高可靠性要求的工业旋转机械监测场景：
- 能源行业：燃气轮机、蒸汽轮机、水轮机、风电齿轮箱。
- 流程工业：离心压缩机、往复式压缩机、大型泵组。
- 制造业：关键传动设备（风机、轧机）、电机轴承监测。
- 交通运输：船舶推进系统、机车动力单元。
6. 所属系列
- 上位系统：Bently Nevada 3500 Machinery Protection System
- 模块系列：3500/65 为 Transient Data Interface (TDI) Module 系列成员
关联模块：
- 需与 3500/53 振动监测器 或 3500/22M 瞬态数据接口 协同工作。
前端传感器：9200系列速度探头、3300 XL 加速度计。
