BENTLY

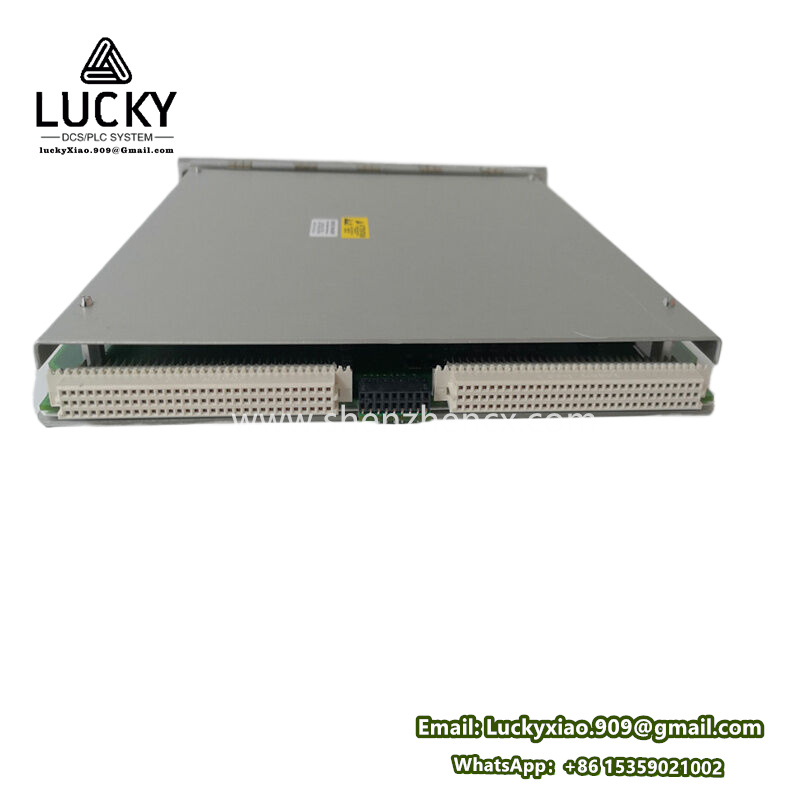

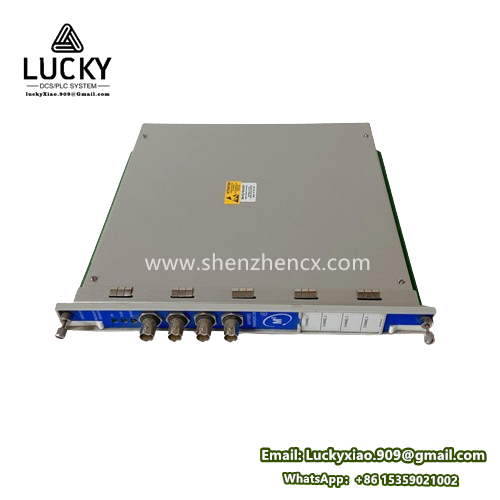

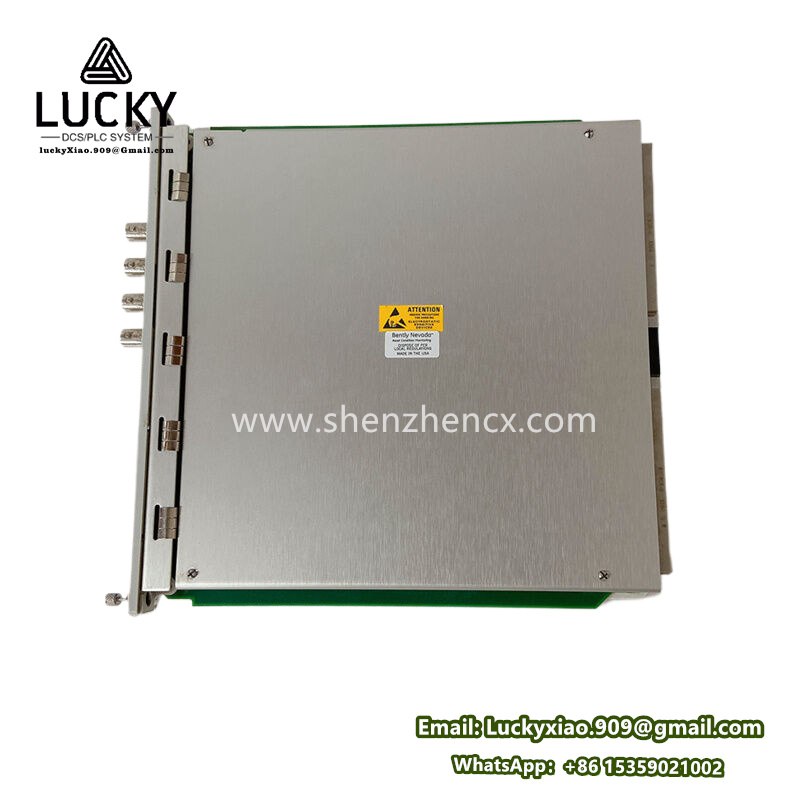

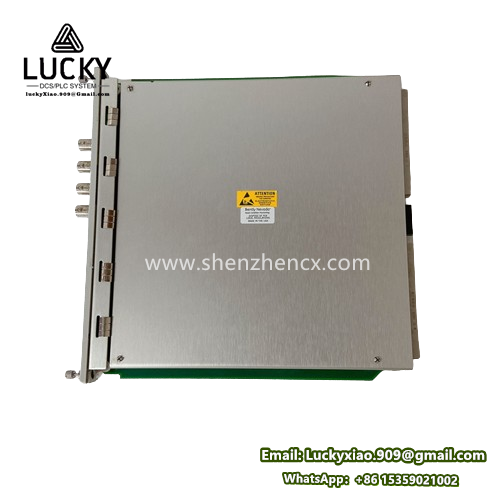

BENTLY 3500/40M 176449-01 通讯网关模块（Communications Gateway）
- 品牌：BENTLY
- 型号：3500/40M 176449-01
- 发货时间：3-5天
- 质保：365天
- 联系人：肖小姐
- 电话：15359021002（VX同号）
- WhatsApp：+86 15359021002
- Skype：+86 15359021002
- 邮箱：luckyxiao.909@gmail.com
- 外贸官网：www.shenzhencx.com
-
产品详情
BENTLY 3500/40M 176449-01 通讯网关模块（Communications Gateway）
1. 产品说明
BENTLY 3500/40M 是 通讯网关模块（Communications Gateway），型号后缀 176449-01 表示特定硬件版本。
- 核心功能：作为3500监测框架与外部系统（如DCS、PLC、上层诊断软件）的数据交互枢纽。
- 角色：实现双向数据通信，将框架内所有模块（振动、温度、转速等）的实时数据、报警状态及配置信息传输至上位系统。
2. 关键参数与规格
| 参数类别 | 详细信息 |
|---|---|
| 通信协议 | - Modbus RTU/TCP（默认） - OPC DA/UA（可选） - EtherNet/IP（需授权） |
| 数据通道 | 支持最多 32个监测器通道（如3500/53, 3500/42M等）的数据聚合 |
| 接口类型 | - 双RJ45以太网口（10/100 Mbps，冗余设计） - RS-232/485串行端口（备份） |
| 供电方式 | 由3500框架背板提供+24VDC（冗余电源支持） |
| 兼容框架 | 3500系列框架（需安装在专用槽位，通常为Slot 10或Slot 11） |
| 处理能力 | 实时传输数据更新速率：≤ 500ms（依赖网络负载） |
| 环境规格 | 工作温度：-30°C ~ +65°C；湿度：5-95% 非冷凝 |
3. 产品特征
- 协议灵活性：通过软件配置切换主流工业协议，无需更换硬件。
- 冗余热备：支持双模块冗余部署（主/备自动切换），保障通信连续性。
- 数据安全：内置防火墙与密码保护，符合IEC 62443工业网络安全标准。
- 诊断功能：实时监测网络状态、数据丢包率及模块健康状况。
- 无缝集成：直接对接Bently Nevada System 1® 诊断平台，实现预测性维护。
4. 作用与用途
- 核心作用：打通本地监测框架与企业级控制/分析系统的数据通道。
- 关键用途：
- 向DCS传送机组振动、温度、轴位移等实时报警与联锁信号。
- 为状态监测系统（如System 1）提供原始波形与频谱数据。
- 支持远程配置/诊断3500框架参数，减少现场维护需求。
5. 应用领域
适用于需集中监控与智能分析的关键旋转设备场景：
- 发电厂：汽轮机、燃机机组的状态数据上传至SIS（安全仪表系统）。
- 石油化工：压缩机群网络化监控，数据集成至全厂DCS。
- 冶金制造：高炉鼓风机、轧钢设备数据接入MES（制造执行系统）。
- 海上平台：透平发电机组远程诊断（通过卫星通信链路）。
6. 所属系列
- 上位系统：Bently Nevada 3500 Machinery Protection System
- 模块系列：3500/40M 属 通讯网关模块（Communications Gateway Family）
关联组件：
- 必须与 3500框架电源模块（如3500/15）配合使用。
依赖 3500/92 操作员显示模块 或 专用配置软件 进行参数设置。
