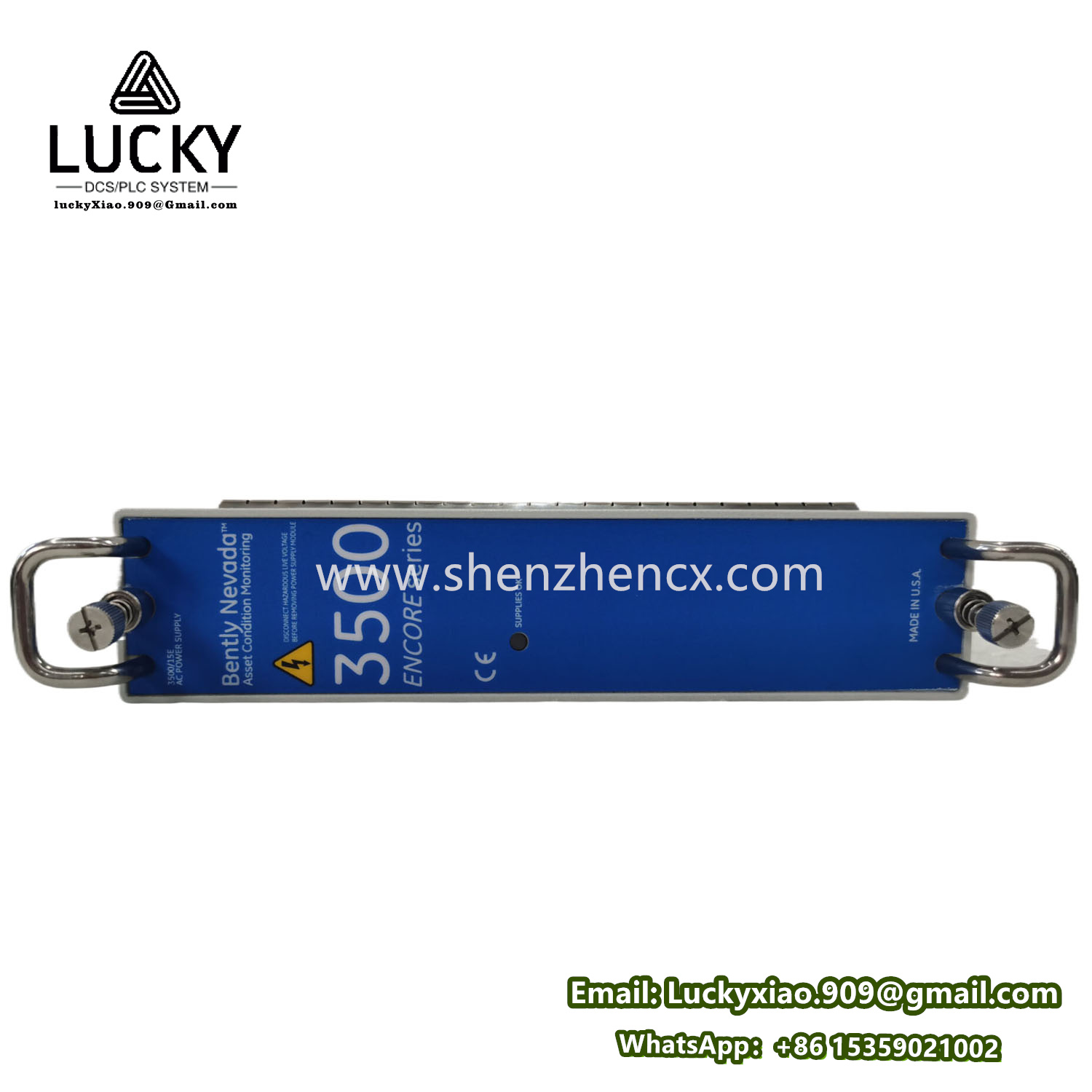

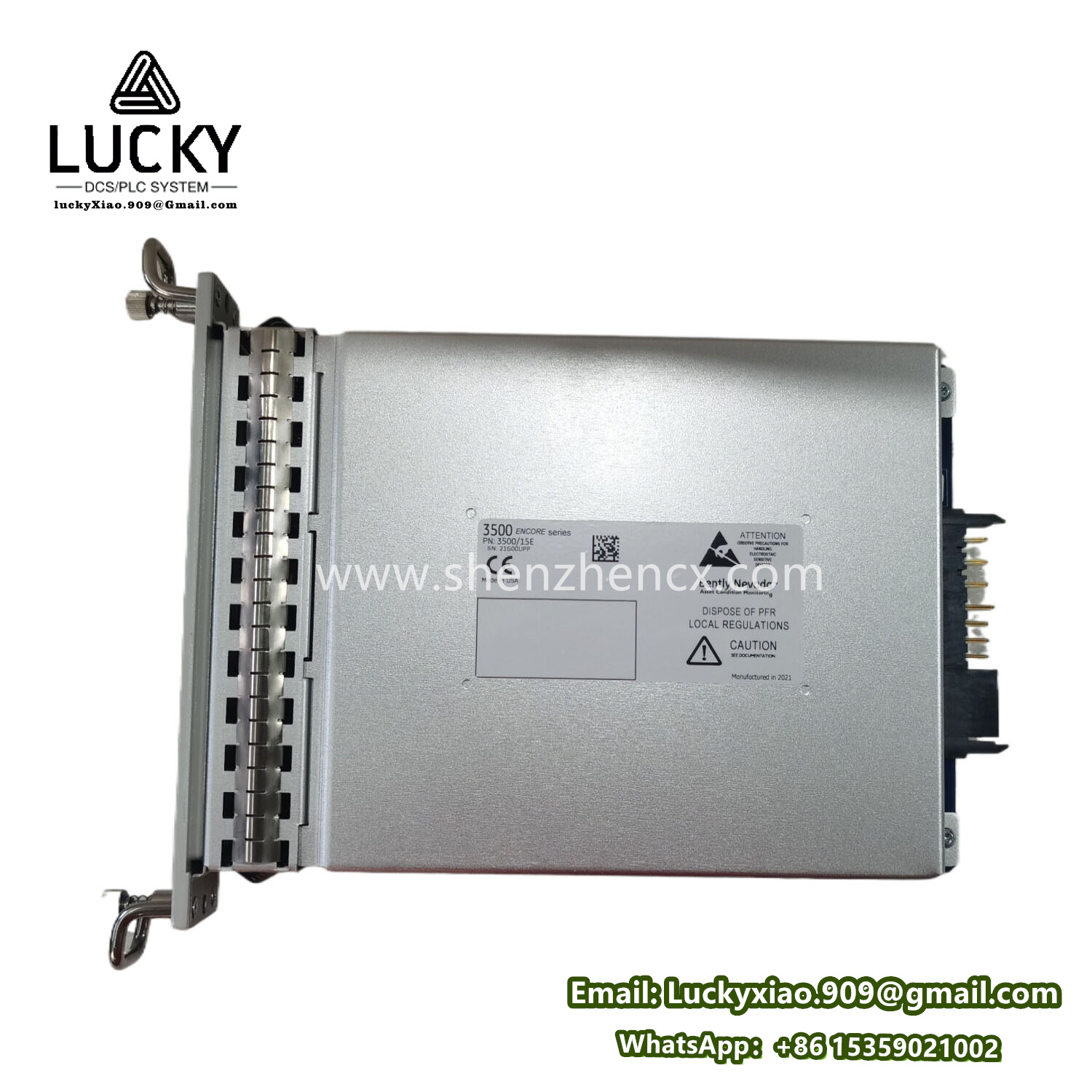

3500/15E 164949-01 Bently Nevada 3500 系列 电源模块（Power Supply Module）
1. 产品说明
3500/15E 164949-01 是 Bently Nevada 3500 系列 中的 电源模块（Power Supply Module），为核心监测框架提供冗余、稳定的直流电源。该模块设计符合 API 670 机械保护标准，专用于高可靠性要求的旋转设备安全监测系统（如汽轮机、压缩机），确保监测模块（如振动、转速监测卡）在极端工业环境下持续运行。
2. 核心参数与规格
| 类别 | 参数详情 |
|---|---|
| 型号 | 3500/15E (部件号 164949-01) |
| 输入电压 | 85-265 V AC（宽范围交流输入）或 125-350 V DC |
| 输出电压 | +24 V DC（主输出，为机架内监测模块供电） |
| 输出功率 | 150W（最大持续输出能力） |
| 冗余支持 | 支持双电源热冗余（N+1 配置），支持在线更换（热插拔） |
| 保护机制 | 过压/过流/短路保护，输入浪涌抑制（符合 IEEE C62.41） |
| 通信接口 | RS-485 Modbus（用于状态监控，非核心控制） |
| 工作温度 | -40°C 至 +70°C |
| 防护等级 | 符合 UL/cUL/ATEX/IECEx 认证（适用危险区域） |
| 尺寸 | 标准框架模块尺寸：高 132mm × 宽 51mm × 深 200mm |
| MTBF | > 500,000 小时（基于 MIL-HDBK-217F 标准计算） |
3. 系列归属
- 系列名称：Bently Nevada 3500 系列机械保护系统
- 系统定位：
- 电源模块属于 3500 框架的基础支撑单元（位于机架左侧插槽）。
- 全系统采用模块化设计，支持扩展监测功能模块（如 3500/42M 振动监测卡、3500/22M 转速模块）。
- 兼容性：
- 适用于 3500 系列所有机架型号（如 4槽、6槽、8槽、12槽机架）。
- 可替换旧版电源模块（如 3500/15），需注意固件兼容性。
4. 核心特征
| 特性 | 技术优势 |
|---|---|
| 冗余容错设计 | 支持双电源并联，单电源故障时自动切换，系统零中断（MTTR ≈ 0）。 |
| 宽输入电压范围 | 适应电网波动（±20%），兼容全球电网标准（110V/220V AC 或 125V/250V DC）。 |
| 高频隔离转换 | 开关电源设计（效率 >85%），电气隔离防止接地回路干扰。 |
| 实时状态诊断 | 通过 LED 指示灯与 Modbus 通信输出：电压/电流/温度/故障状态（如过载、过热）。 |
| 强化安全认证 | 通过 ATEX/IECEx Ex ec IIC T4 Gc（防爆）、SIL 2（功能安全）认证。 |
| 热插拔维护 | 无需停机即可更换电源模块，降低维护成本。 |
5. 功能与作用
- 核心功能：
- 为 3500 机架内所有监测模块（如振动卡、转速卡、继电器输出卡）提供 24V DC 稳压电源。
- 管理双电源冗余逻辑，实现无缝故障切换。
- 系统级作用：
- 保障监测连续性：避免因电源失效导致保护功能丢失（如机组跳机信号丢失）。
- 提升系统可用性：冗余设计满足 API 670 对关键设备保护系统的电源可靠性要求。
- 简化运维：热插拔设计 + 远程状态诊断，缩短停机维护时间。
6. 应用领域
适用场景：需高可靠性保护的旋转设备监测系统
| 行业 | 典型应用场景 |
|---|---|
| 电力能源 | 燃汽轮机、蒸汽轮机、发电机组的 TSI（透平监测仪表）系统 |
| 石油与天然气 | 海上平台压缩机、输气管道增压机、炼油厂离心机组保护 |
| 化工/石化 | 大型反应釜搅拌驱动、乙烯裂解压缩机、氨合成压缩机 |
| 冶金 | 高炉鼓风机、空分设备压缩机、轧钢主传动电机 |
| 船舶动力 | 主推进涡轮机、发电柴油机监测系统 |
| 基础设施 | 核电站冷却泵、水电站水轮机监测 |
选型与运维关键点
- 冗余配置规则：
- 单机架至少配置 2个 3500/15E 模块（N+1 冗余），电源输入需独立断路器。
- 负载计算：
- 总功率 ≤ 150W × 模块数 - 20%（冗余余量），超负载需升级至 3500/15A（300W）。
- 故障诊断：
- LED状态灯：绿色（运行）、红色（故障）、黄色（警告）。
- Modbus 寄存器：读取电压（0x1000）、电流（0x1001）、温度（0x1002）值。
- 替代型号：
- 164949-01 已升级为 3500/15E-01（最新固件），旧系统替换需校验兼容性。
