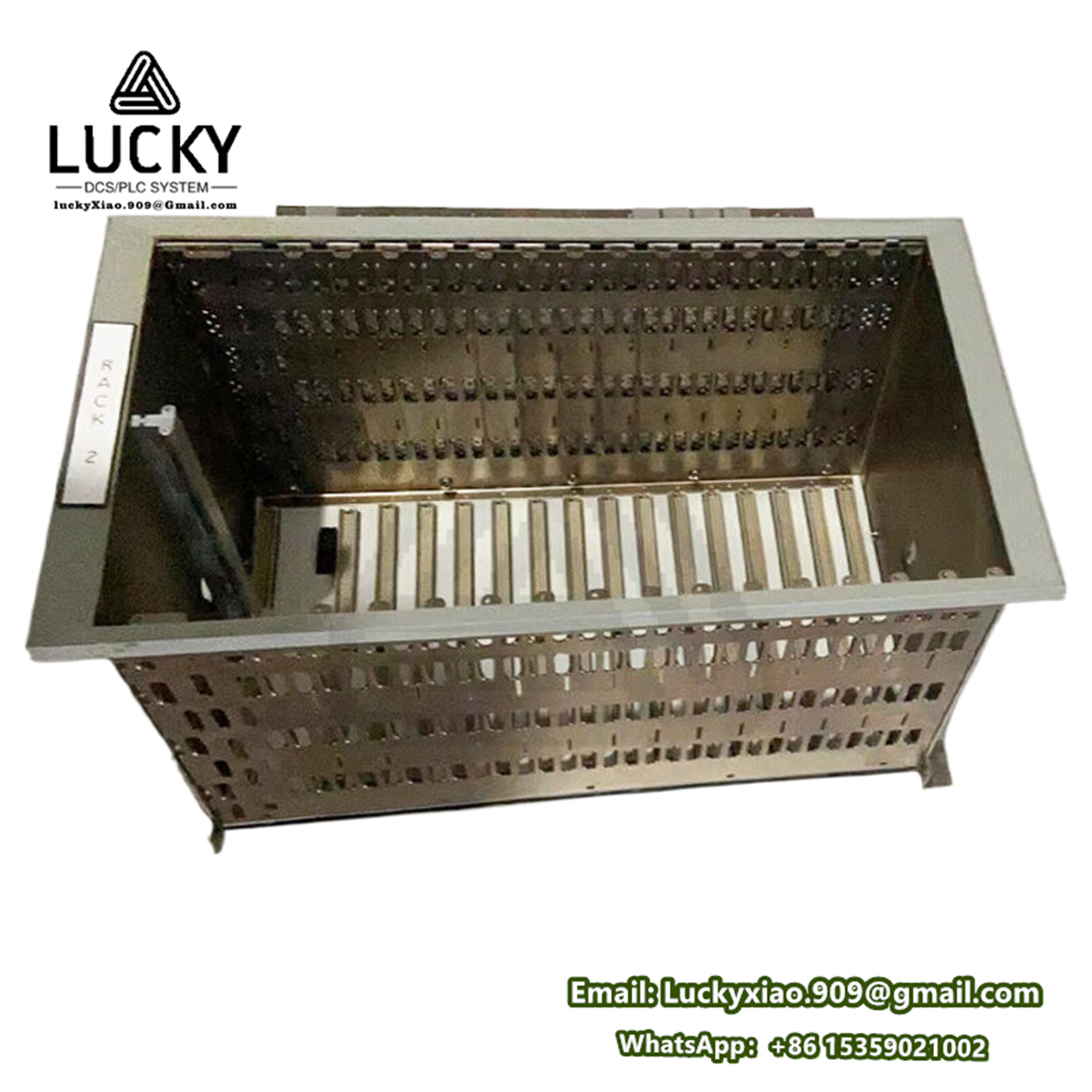

BENTLY 3500/05-01-02-00-00-00 核心机架模块（Rack Interface Module, RIM）
- 品牌：BENTLY
- 型号：3500/05-01-02-00-00-00
- 发货时间：3-5天
- 质保：365天
- 联系人：肖小姐
- 电话：15359021002（VX同号）
- WhatsApp：+86 15359021002
- Skype：+86 15359021002
- 邮箱：luckyxiao.909@gmail.com
- 外贸官网：www.shenzhencx.com
-
产品详情
BENTLY 3500/05-01-02-00-00-00 核心机架模块（Rack Interface Module, RIM）
1. 产品说明
3500/05-01-02-00-00-00 是 Bently Nevada 3500 系列 的 核心机架模块（Rack Interface Module, RIM），作为整个监测框架的 物理载体与通信枢纽。其作用是为监测模块（如振动卡、转速卡）提供安装槽位、电源分配、数据总线及系统时钟同步，是构建 API 670 合规机械保护系统（Machinery Protection System, MPS）的基础硬件平台。
2. 核心参数与规格
| 类别 | 参数详情 |
|---|---|
| 型号 | 3500/05-01-02-00-00-00（完整订货号） |
| 槽位数量 | 4槽位（标准紧凑型机架，支持冗余配置） |
| 兼容模块 | 全系列 3500 监测模块（如 3500/42M, 3500/25, 3500/32M, 3500/15E 电源等） |
| 数据总线 | 冗余令牌环网（4Mbps），支持实时数据传输与模块间通信 |
| 时钟同步 | 内置高精度时钟，同步所有模块采样周期（±0.01% 精度） |
| 电源输入 | 双路 24V DC（由 3500/15E 等电源模块供给），支持冗余热切换 |
| 通信接口 | - RS-232/RS-485：本地配置接口 - Ethernet TCP/IP（需扩展卡）：连接 System 1™ 或 DCS |
| 工作温度 | -30°C 至 +65°C |
| 防护等级 | 符合 UL 508 / IEC 61131-2 工业控制柜标准（需安装于 IP54 以上机柜） |
| 安装方式 | DIN 导轨（标准 TS35）或 面板螺栓安装 |
| 尺寸 | 132mm (H) × 218mm (W) × 200mm (D) |
3. 系列归属
- 系统名称：Bently Nevada 3500 系列机械保护系统
- 机架子型号：
- /05：基础型机架（4槽位）
- -01：机架主体
- -02：DIN 导轨安装套件（若为 -01 则为面板安装）
- -00-00-00：标准配置（无特殊选件）
4. 核心特征
| 特性 | 技术优势 |
|---|---|
| 模块化热插拔 | 所有监测模块支持带电插拔，维护时无需停机。 |
| 冗余架构 | 双电源输入 + 双环网总线，单点故障不影响系统运行（MTTR = 分钟级）。 |
| 高精度时钟同步 | 确保多通道振动相位分析准确性（如启停机瀑布图分析）。 |
| 实时诊断 | 机架自动检测模块状态、通信中断、电源故障，通过 LED 与软件告警。 |
| 工业级抗震设计 | 符合 IEC 60068-2-6（振动）及 IEC 60068-2-27（冲击）标准。 |
| 无缝集成能力 | 通过 3500/92 通信网关连接 DCS、SIS 或 Asset Performance Management 平台（如 System 1™）。 |
5. 功能与作用
- 核心功能：
- 物理承载：为监测模块提供机械固定与电气连接。
- 资源分配：分配电源、同步时钟、管理数据流。
- 系统管理：识别模块类型、配置地址、诊断硬件状态。
- 系统级作用：
- 构建保护层：集成振动、位移、转速等监测模块，实现 API 670 要求的机械保护逻辑（如跳机联锁）。
- 保障数据完整性：冗余总线确保实时数据不丢失，满足 SIL 2 功能安全要求。
6. 应用领域
适用场景：需要高可靠性保护的旋转设备监测系统
| 行业 | 典型应用 |
|---|---|
| 电力 | 汽轮发电机组 TSI 系统、核电站主泵监测 |
| 油气 | 海上平台燃气轮机、长输管线压缩机组、液化天然气（LNG）透平 |
| 化工 | 乙烯裂解炉压缩机、氨合成回路离心机、高压聚乙烯反应器搅拌机 |
| 冶金 | 高炉鼓风机、空分设备膨胀机、轧机主齿轮箱 |
| 船舶 | 主推进涡轮机、发电柴油机监测 |
| 水利 | 大型水轮机振动摆度监测、泵站主泵保护 |
工程选型与配置要点
- 槽位规划：
- 4槽机架典型配置：1×电源模块 + 1×RIM + 1×振动卡 + 1×转速/继电器卡（无冗余余量）。
- 需冗余时选择 8槽（3500/08）或 12槽（3500/12）机架。
- 安装方式：
- -01-02 表示含 DIN 导轨卡扣（适用于标准控制柜），若需面板安装则选 -01-01。
- 网络扩展：
- 连接上层系统需增加 3500/92 通信网关（支持 Modbus TCP、OPC UA、以太网IP）。
- 安全合规：
- 机架需配合认证电源（如 3500/15E）以满足 SIL 2（IEC 61508）及 API 670 第5版 要求。
