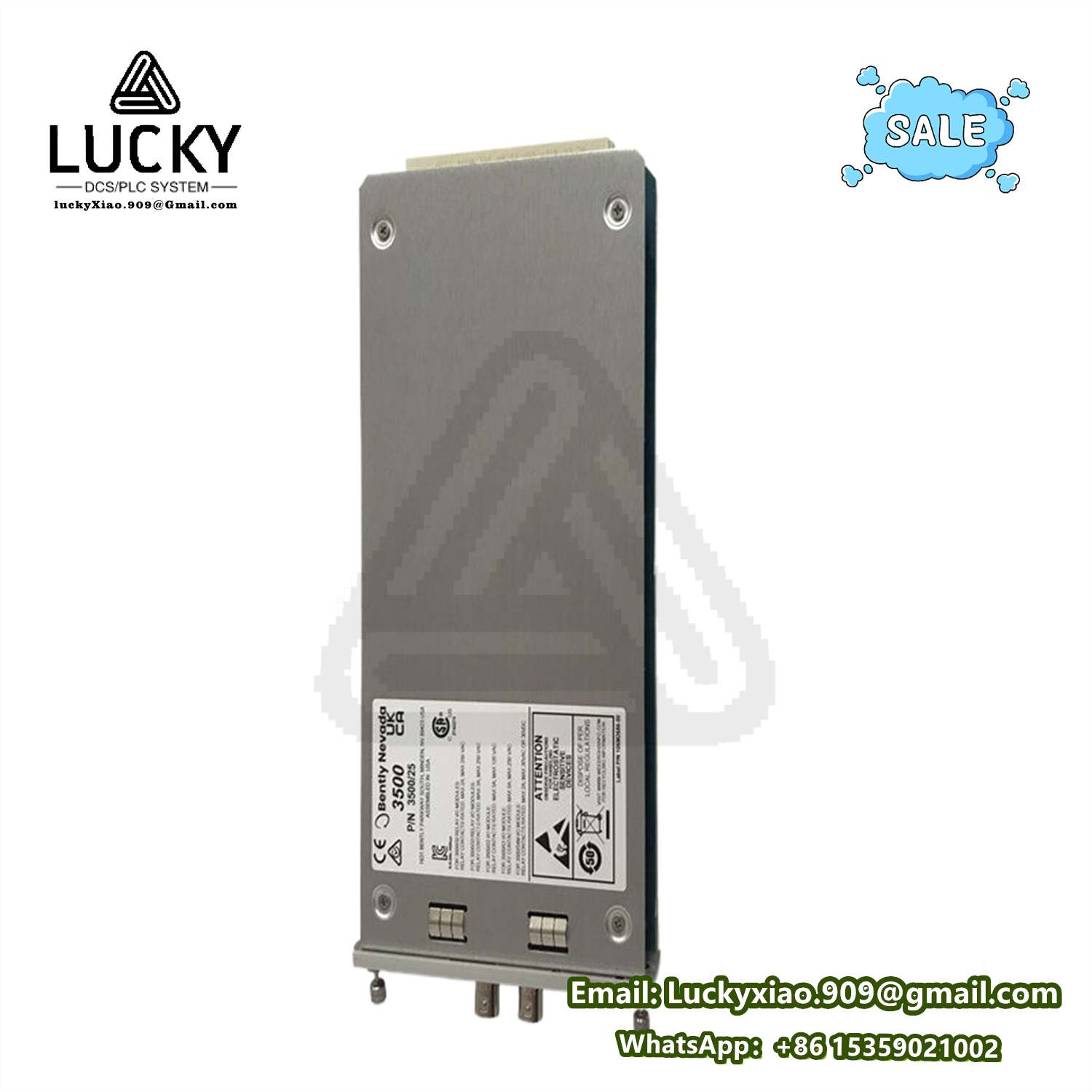

Bently Nevada 3500/25 149369-01 继电器输出模块（Relay Module）
1. 产品说明
3500/25 149369-01 是 Bently Nevada 3500 系列 中的 继电器输出模块（Relay Module），核心功能是将监测系统（如振动、转速超标）的报警逻辑转化为物理触点动作，直接控制设备停机或触发安全联锁。符合 API 670 标准 对机械保护系统的“故障安全”（Fail-Safe）要求，是保障旋转设备安全运行的最后执行层。
2. 核心参数与规格
| 类别 | 参数详情 |
|---|---|
| 型号 | 3500/25 (部件号 149369-01) |
| 继电器类型 | 4组独立 SPDT（单刀双掷）干接点（银合金触点） |
| 触点容量 | 250V AC/30V DC, 5A 阻性负载（启断电感性负载需降额） |
| 动作逻辑 | 可编程 常开（NO）/常闭（NC），支持报警触发激活或失电激活 |
| 响应时间 | ≤10ms（从逻辑判定到触点动作） |
| 安全架构 | 故障导向安全（继电器失电时强制切换至预设安全状态） |
| 输入信号源 | 接收 3500框架内任意监测模块的报警信号（如 3500/42M、3500/45） |
| LED指示 | 每通道独立：绿色（正常）、红色（报警触发）、黄色（继电器故障） |
| 功耗 | 2W（24V DC 供电） |
| 工作温度 | -40°C 至 +70°C |
| 认证等级 | SIL 2（IEC 61508）、ATEX/IECEx Ex ec IIC T4 Gc（防爆） |
| 尺寸 | 标准模块：132mm (H) × 51mm (W) × 200mm (D) |
3. 系列归属
- 系统名称：Bently Nevada 3500 系列机械保护系统
- 模块定位：
- 执行层模块：需与监测层模块（如振动卡）配合使用，不可独立工作。
- 槽位兼容性：可安装于 3500 全系机架（如 4槽/05、8槽/08、12槽/12）的任意监测槽位。
4. 核心特征
| 特性 | 技术优势 |
|---|---|
| 三重冗余架构 | 支持 TMR（三重模块冗余）配置，通过3路继电器并联实现 “2-out-of-3”表决，避免误动/拒动。 |
| 安全触点设计 | 强制导向触点（机械联动）：NC与NO触点物理互锁，杜绝同时导通风险。 |
| 可编程逻辑 | 通过 3500 Rack Configuration Software 自定义： - 报警源（如任一通道振动超标） - 触发延时（0-60s） - 复位方式（自动/手动） |
| 实时自诊断 | 持续监测线圈开路、触点粘连、电源异常，故障时触发系统告警并锁定安全状态。 |
| 电磁兼容性 | 符合 IEC 61000-4（EFT 4kV, ESD 8kV），抗工业现场电磁干扰。 |
| 通道隔离 | 4组继电器之间电气隔离（1.5kV AC），防止交叉干扰。 |
5. 功能与作用
- 核心功能：
- 安全联锁执行：将监测模块的报警信号（如振动高报警、转速超限）转化为触点动作，切断设备动力源。
- 多重保护逻辑：支持 与（AND）/或（OR） 逻辑组合（如“振动高+轴承温度高”同时触发跳机）。
- 系统级作用：
- 防止设备损毁：在机械故障恶化前强制停机，避免灾难性事故（如转子抱轴、叶轮断裂）。
- 保障人员安全：实现 SIL 2 等级的安全联锁功能（如压缩机爆燃风险下的紧急切断）。
6. 应用领域
适用场景：需高可靠性安全联锁的关键设备
| 行业 | 典型应用 | 联锁逻辑示例 |
|---|---|---|
| 电力 | 汽轮机超速保护、发电机轴承振动跳机 | 转速 > 110% 额定值 + 振动 > 125μm → 停机 |
| 油气 | 天然气压缩机喘振保护、泵机组干转防护 | 进口压力 < 0.2MPa + 轴向位移 > 0.5mm → 停机 |
| 化工 | 反应釜搅拌器机械密封失效联锁 | 密封液压力低 + 振动 > 8mm/s → 停搅拌器 |
| 冶金 | 高炉鼓风机逆流保护、轧机齿轮箱温度跳机 | 流量反向 + 轴承温度 > 95°C → 停机 |
| 船舶 | 主推进系统滑油低压停机 | 滑油压力 < 0.1MPa（延时3s）→ 停主机 |
工程配置要点
- 冗余设计规则：
- SIL 2 要求：至少采用 双通道冗余（2oo2）或 TMR（2oo3） 架构。
- 触点并联：提高可靠性（如单报警触发双继电器并联触点）。
- 负载匹配：
- 感性负载（如接触器线圈）：需并联 RC 吸收电路（例如 0.1μF + 100Ω）或 TVS 二极管。
- 避免直接驱动电机：建议通过中间继电器转换控制。
- 接线规范：
- 使用 屏蔽双绞线（如 Belden 8761），屏蔽层单点接地。
- 动力电缆（>1A）与信号电缆分层布置，间距 > 150mm。
- 替代型号：
- 149369-01 已升级为 3500/25-01-00（增强诊断功能），旧系统替换需配置软件同步更新。
