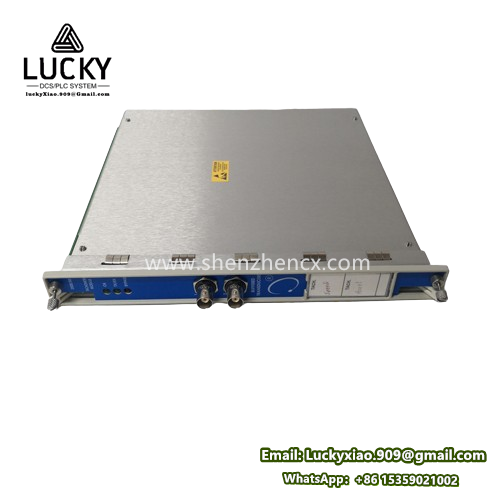

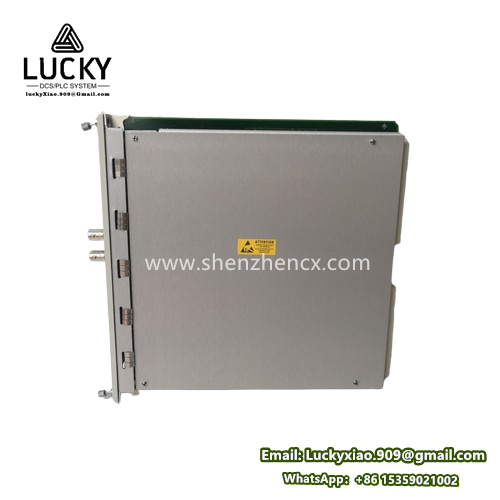

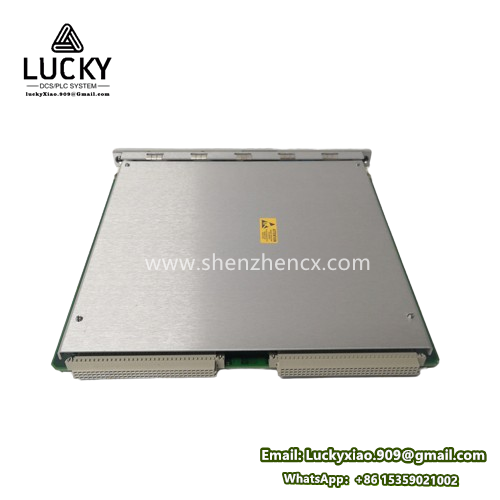

BENTLY 3500/50 133388-02 双通道转速与键相（Keyphasor）监测模块
- 品牌：BENTLY
- 型号：3500/50 133388-02
- 发货时间：3-5天
- 质保：365天
- 联系人：肖小姐
- 电话：15359021002（VX同号）
- WhatsApp：+86 15359021002
- Skype：+86 15359021002
- 邮箱：luckyxiao.909@gmail.com
- 外贸官网：www.shenzhencx.com
-
产品详情
BENTLY 3500/50 133388-02 双通道转速与键相（Keyphasor）监测模块
1. 产品说明
BENTLY 3500/50 133388-02 是 3500 系列 中的 双通道转速与键相（Keyphasor）监测模块，核心功能包括：
- 实时转速测量（0.1–30,000 RPM）
- 键相位信号捕获（用于振动相位参考与启停机分析）
- 超速保护触发（符合 API 670 对机械保护系统的要求）
作为旋转设备状态监测的 基础输入单元，为振动分析、动平衡及故障诊断提供 时间基准。
2. 核心参数与规格
| 类别 | 参数详情 |
|---|---|
| 型号 | 3500/50 (硬件版本 133388-02) |
| 信号输入 | 2路独立通道，支持： - 磁电式速度传感器（30–300 mV/mm/s） - 电涡流探头（-1V至-18V DC，需前置器） - 霍尔效应传感器（5–28V DC） |
| 转速量程 | 0.1–30,000 RPM（分辨率 0.01 RPM） |
| 键相信号 | 每通道独立键相输入，触发阈值 -0.5V 至 -22V（可调） |
| 测量精度 | ±0.02% FS（全量程）或 ±1 RPM（取最大值） |
| 报警输出 | 每通道可设 4级报警（低低/低/高高/高），逻辑可编程（延时0-60s） |
| 响应时间 | ≤10ms（超速保护模式） |
| 输出信号 | - 原始波形（1kHz 采样） - 转速值（4-20mA / RS-485） - 报警触点（通过 3500/25 继电器模块） |
| 工作温度 | -40°C 至 +85°C（宽温工业级） |
| 隔离强度 | 通道间 1500V AC 电气隔离 |
| 认证等级 | SIL 2（IEC 61508）、ATEX/IECEx Ex ia IIC T4（本安输入） |
3. 系列归属
- 系统名称：Bently Nevada 3500 系列机械保护系统
- 模块定位：
- 前端信号采集层：连接传感器，为框架内其他模块（如 3500/42M 振动卡）提供转速与相位基准。
- 槽位兼容性：占用 1个监测槽位，适用于全系 3500 机架（如 /05、/08）。
4. 核心特征
| 特性 | 技术优势 |
|---|---|
| 双模式输入 | 自动识别 速度传感器（AC 信号）与 涡流键相探头（脉冲信号），无需跳线设置。 |
| 动态抗干扰 | 自适应滤波算法 抑制电气噪声（如 VFD 变频器干扰），确保低速（<10 RPM）稳定测量。 |
| 相位锁定技术 | 键相信号丢失时自动切换至 PLL（锁相环）模式，避免启停机分析中断。 |
| 超速保护专用逻辑 | 内置 3取2表决电路（需配置3通道），满足 API 670 对冗余超速保护的要求。 |
| 自诊断功能 | 实时监测 传感器开路/短路、信号幅值异常、模块温度越限。 |
| 零速检测 | 精确识别设备停转状态（阈值可设 0.1–5 RPM），用于联锁控制（如盘车装置启动）。 |
5. 功能与作用
- 核心功能：
- 转速实时监测：精确反馈设备运行速度，用于过程控制与保护（如超速跳机）。
- 振动相位锁定：为频谱分析提供参考相位角，诊断不平衡/不对中/松动等故障。
- 启停机分析（Bode/奈奎斯特图）：通过键相信号捕捉瞬态振动数据。
- 系统级作用：
- 保护层触发：超速信号直接驱动 3500/25 继电器模块执行停机。
- 维护决策支持：结合振动数据计算 动平衡配重 或 临界转速规避。
6. 应用领域
适用场景：需精确转速反馈的高速或变速设备
| 行业 | 典型应用 | 关键技术点 |
|---|---|---|
| 电力 | 汽轮机超速保护、发电机同期并网 | 转速控制精度 ≤±0.1% |
| 油气 | 燃气轮机启动曲线监测、压缩机防喘振控制 | 低速爬升阶段键相信号稳定性（>3 RPM） |
| 化工 | 离心式压缩机临界转速规避、反应釜搅拌器转速联锁 | SIL 2 超速保护架构（2oo3） |
| 冶金 | 高炉鼓风机转速同步、轧机主传动速度控制 | 抗电磁干扰（变频器 VFD 环境） |
| 船舶 | 推进主机转速反馈、发电柴油机调速器控制 | 宽温适应性（-40°C 极寒启动） |
工程配置要点
- 传感器选型规则：
- 键相探头：优选 φ8mm 电涡流探头（如 330104-00-07-10-02-00），安装间隙 1.0±0.1mm。
- 转速探头：低速设备（<500 RPM）用 磁电式传感器（如 330854-040-060-00）；高速设备（>5,000 RPM）用 涡流探头。
- 冗余设计：
- 超速保护：必须配置 独立三通道（3×3500/50模块），采用 2oo3 表决逻辑。
- 键相信号：关键设备建议 双探头冗余安装（相位差<5°）。
- 信号抗干扰：
- 使用 双层屏蔽电缆（如 Belden 8777），屏蔽层 单端接地（机架端）。
- 避免与变频器电缆平行敷设（最小间距 300mm）。
- 硬件升级：
- 133388-02 已停产，替代型号为 3500/50M 146031-02（增强EMC性能 + SIL 3支持）。
