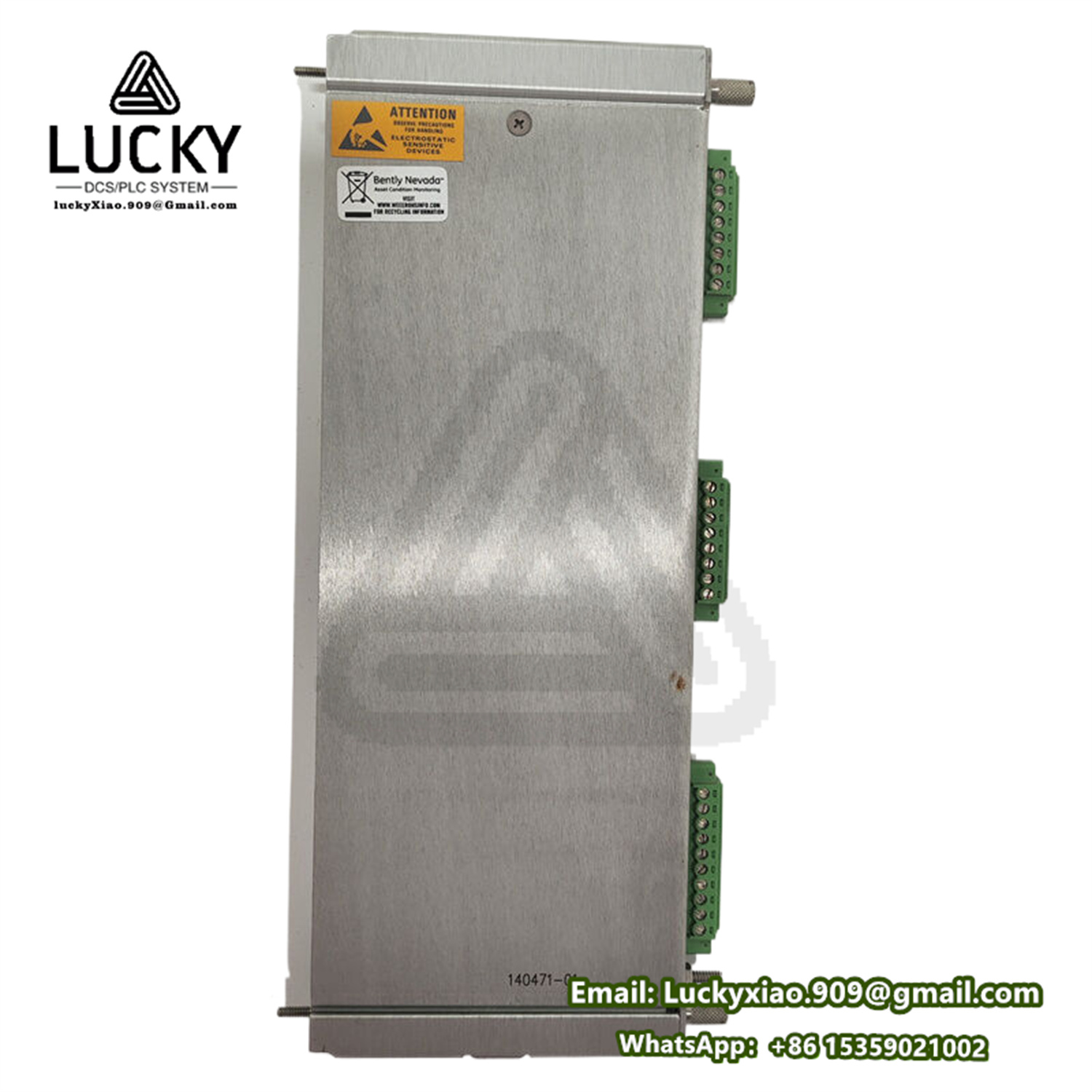

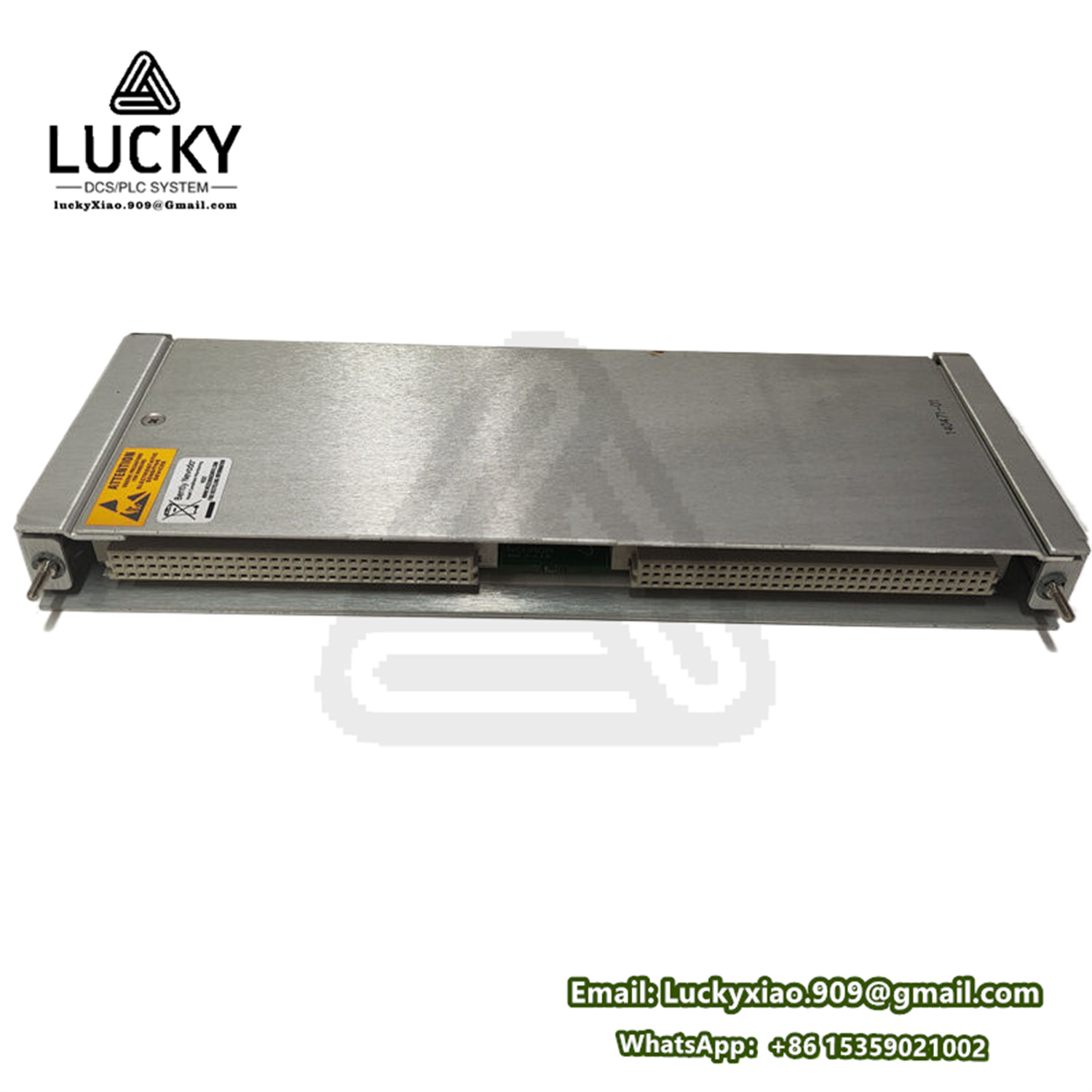

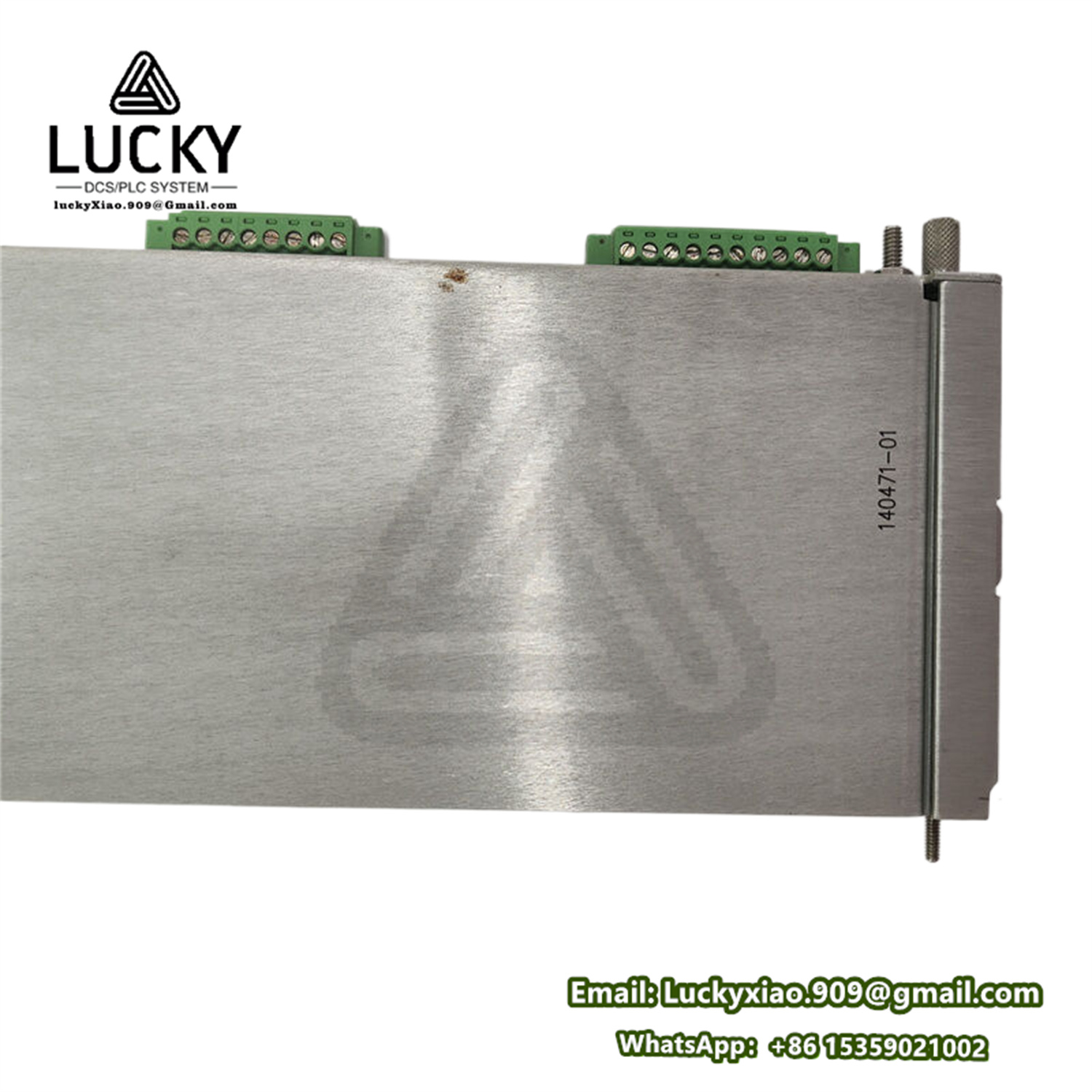

BENTLY 3500/42 140471-01 四通道振动/位移监测模块
- 品牌：BENTLY
- 型号：3500/42 140471-01
- 发货时间：3-5天
- 质保：365天
- 联系人：肖小姐
- 电话：15359021002（VX同号）
- WhatsApp：+86 15359021002
- Skype：+86 15359021002
- 邮箱：luckyxiao.909@gmail.com
- 外贸官网：www.shenzhencx.com
-
产品详情
BENTLY 3500/42 140471-01 四通道振动/位移监测模块
1. 产品说明
BENTLY 3500/42 140471-01 是 3500 系列 中的 四通道振动/位移监测模块，核心功能包括：
- 同时处理 4路独立的电涡流传感器信号（径向振动、轴向位移、偏心、键相）
- 实时计算 通频振幅（PP值）、GAP电压、相位角
- 执行 API 670 标准的多级报警逻辑（包括动态报警）
作为机械保护系统的 核心处理单元，直接驱动停机继电器，并为预测性维护提供原始数据。
2. 核心参数与规格
| 类别 | 参数详情 |
|---|---|
| 型号 | 3500/42（硬件版本 140471-01） |
| 输入通道 | 4通道独立，支持 电涡流传感器（需前置器，如 3300 XL 系列） |
| 信号类型 | 接收 -1V 至 -24V DC 动态信号（对应 0.25–2.25mm 间隙） |
| 测量参数 | - 振动幅值（0–500μm PK-PK，精度 ±1%） - 间隙电压（-2V 至 -22V DC） - 相位角（0–360°，精度 ±1°） |
| 频率响应 | 0.5 Hz 至 10 kHz（-3dB），满足 1X/2X/谐波分析 |
| 动态范围 | 120 dB（24位 ADC 采样） |
| 报警能力 | 每通道 4级报警（Alert/Danger），支持： - 静态阈值 - 动态报警（随转速变化） - 延时触发（0-60s） |
| 输出信号 | - 4-20mA 振动值输出（可编程量程） - RS-485 Modbus 协议 - 原始波形（最高 10kHz 采样） |
| 通信接口 | 通过 3500/Rack Interface Module 连接 System 1® 诊断平台 |
| 工作温度 | -30°C 至 +65°C（运行温度） |
| 安全认证 | SIL 2（IEC 61508）、ATEX Zone 2 |
3. 系列归属
- 系统名称：Bently Nevada 3500 系列机械保护系统
- 模块定位：
- 振动处理核心：安装在 3500 框架的 监测槽位（与转速模块 3500/50 协同工作）
- 兼容框架：全系 3500 机架（如 /05、/08、/15），每机架最多支持 8个 3500/42 模块（32通道）
4. 核心特征
| 特性 | 技术优势 |
|---|---|
| 动态报警引擎 | 基于转速自动调整报警阈值（如启停机期间放宽限制），减少误跳机 |
| 双路径信号处理 | 并行输出 通频值（保护用） 与 滤波值（诊断用），互不干扰 |
| 矢量降噪技术 | 实时分离 机械振动信号 与 电气噪声（信噪比 >80dB） |
| 传感器自诊断 | 监测 探头断路/短路、绝缘下降、灵敏度漂移（精度损失 >5% 即报警） |
| 相位补偿功能 | 自动校正多探头间的 电缆长度相位延迟（误差 <0.5° @ 10kHz） |
| 谐波分析能力 | 内置 FFT 处理器（可选 800 线谱），通过 System 1® 导出阶次谱图 |
5. 功能与作用
- 核心保护功能：
- 实时触发 振动超限停机（通过 3500/32 继电器模块）
- 监测 轴承磨损（GAP电压趋势上升）与 转子不平衡（1X 振幅增大）
- 高级诊断支持：
- 生成 波德图（Bode Plot） / 极坐标图（启停机分析）
- 捕捉 瞬态振动事件（如摩擦碰振、喘振）的原始波形
- 系统集成角色：
- 为 键相模块（3500/50） 提供相位参考基准
- 向 DCS 系统输出 4-20mA 标准化信号
6. 应用领域
适用场景：需高可靠性振动保护的关键旋转设备
| 行业 | 典型应用 | 监测重点 |
|---|---|---|
| 电力 | 汽轮机轴承振动、发电机转子偏心 | 预防油膜涡动/轴承失稳 |
| 油气 | 离心式压缩机径向振动、燃气轮机轴向位移 | 避免喘振导致的转子损伤 |
| 化工 | 高速泵机械密封振动、往复机十字头沉降 | 监测基础松动/机械疲劳 |
| 冶金 | 烧结风机轴承健康、轧机齿轮箱啮合状态 | 预警齿轮磨损/轴裂纹扩展 |
| 船舶 | 推进轴系振动、涡轮增压器转子动平衡 | 保障长航程机械完整性 |
工程配置要点
- 传感器匹配：
- 必须使用 Bently Nevada 认证探头（如 3300 XL 系列），灵敏度公差 ≤±2%。
- 典型配置：径向振动 X-Y 双探头（相位差 90°），轴向位移 单探头。
- 报警策略：
- Alert 值：设定为 API 670 允许值的 60%（如 80μm PK-PK）
- Danger 值：按 ISO 10816 类别 IV 设置（如 160μm PK-PK）
- 启停机阶段 自动切换至动态报警（阈值提升 30%）
- 信号完整性保障：
- 探头至前置器电缆 ≤5m，前置器至 3500/42 电缆 ≤300m（双绞屏蔽）
- 接地规则：前置器单点接地，机架端悬浮接地（避免地环路干扰）
硬件升级路径：
140471-01 已停产，替代型号为 3500/42M 146031-01（支持 SIL 3 与 10G 以太网）
