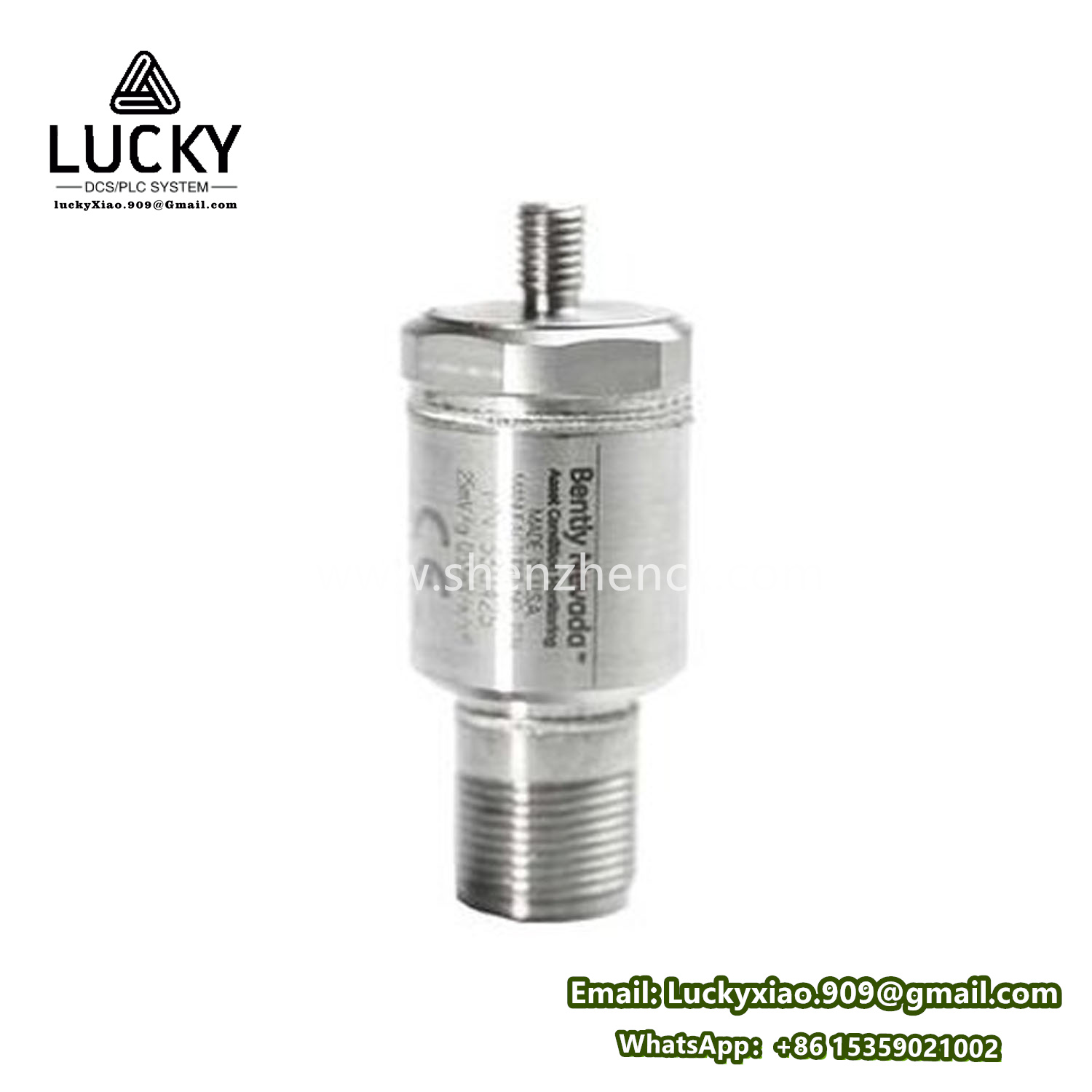

BENTLY 330400-01-05 IEPE 加速度传感器
- 品牌：BENTLY
- 型号：330400-01-05
- 发货时间：3-5天
- 质保：365天
- 联系人：肖小姐
- 电话：15359021002（VX同号）
- WhatsApp：+86 15359021002
- Skype：+86 15359021002
- 邮箱：luckyxiao.909@gmail.com
- 外贸官网：www.shenzhencx.com
-
产品详情
BENTLY 330400-01-05 IEPE 加速度传感器
1. 产品说明
330400-01-05 是 Bently Nevada 330500 系列 中的 工业级 IEPE 加速度传感器，核心特性包括：
- 压电陶瓷传感元件（密封充氦设计），提供 0.5–10,000 Hz 宽频带测量
- 本质安全认证（ATEX/IECEx），适用于爆炸性环境
- 一体化结构（316L不锈钢外壳），防护等级 IP68
通过 IEPE 接口（2线制）输出与振动加速度成正比的电荷信号，直接兼容主流振动监测系统。
2. 核心参数与规格
| 类别 | 参数详情 |
|---|---|
| 完整型号 | 330400-01-05（后缀 -05 表示 5米电缆长度） |
| 传感原理 | 压缩式压电加速度计（轴向灵敏度） |
| 灵敏度 | 100 mV/g（标准值，公差 ±5%） |
| 量程 | ±50 g（峰值）（线性误差 <1% FSO） |
| 频率响应 | 0.5 Hz 至 5 kHz（±3dB）（谐振点 ≥28 kHz） |
| 供电要求 | 18–30V DC 恒流源（4mA 恒定电流，兼容 IEPE 标准） |
| 输出信号 | AC 振动信号 + DC 偏置电压（偏压 8–12V DC） |
| 温度范围 | -55°C 至 +125°C（运行温度） 灵敏度温漂 ±0.015%/°C（25°C 基准） |
| 抗冲击能力 | 5,000 g（峰值）（半正弦波，1ms 脉宽） |
| 防护等级 | IP68（水下 1.5米 持续 48小时） |
| 电缆类型 | 双层屏蔽铠装电缆（5米长，镀镍铜编织层） |
| 安全认证 | ATEX/IECEx Ex ia IIC T4（本安）、ISO 10816 合规 |
⚠️ 注：型号后缀含义
- -01：标准灵敏度（100 mV/g）
- -05：电缆长度 5米（可选 -00:1m, -10:10m）
3. 系列归属
- 产品线：Bently Nevada 330500 系列加速度传感器
- 同系列型号：
- 330400-01-XX：100 mV/g 标准型
- 330400-02-XX：500 mV/g 高灵敏度型（低频测量）
- 330400-03-XX：10 mV/g 高量程型（冲击监测）
- 系统兼容性：可直接接入：
- 3500/25 振动监测模块
- System 1® 数据采集单元
- 第三方 IEPE 兼容分析仪
4. 核心特征
| 特性 | 技术优势 |
|---|---|
| 零频响应补偿 | 内置 RC 高通滤波（截止 0.5Hz），消除温度漂移导致的基线偏移 |
| 横向灵敏度抑制 | <3%（ISO 5347 标准），确保多轴向振动测量准确性 |
| 密封充氦设计 | 防止 湿气渗透 导致的压电陶瓷性能衰减（MTBF >100,000 小时） |
| 接地隔离技术 | 信号地与外壳绝缘（>100MΩ），阻断接地回路干扰 |
| 宽温区稳定性 | 在 -40°C 至 +100°C 范围内，灵敏度变化 <±2% |
| 抗射频干扰 | 三重屏蔽（内层铜箔+镀锡铜网+铠装），抑制 10MHz 以下 EMI 噪声 |
5. 功能与作用
- 核心监测参数：
- 轴承振动加速度（RMS值/峰值，单位 g）
- 齿轮啮合冲击能量（包络解调谱分析）
- 结构共振频率（FFT 频谱定位）
- 安全保护功能：
- 预警 滚动轴承早期损伤（内圈剥落、保持架断裂）
- 检测 基础松动 或 结构裂纹（低频振动能量突增）
6. 应用领域
适用场景：中高速旋转设备与冲击型振动的精密监测
| 行业 | 典型应用 | 监测目标 |
|---|---|---|
| 风电 | 齿轮箱行星轮轴承损伤、发电机轴承失效 | 捕捉 3–5kHz 高频冲击信号 |
| 矿山 | 破碎机轴承过载、输送带滚筒不平衡 | 识别冲击性载荷导致的疲劳裂纹 |
| 造纸 | 真空泵轴承润滑不良、压光辊齿轮磨损 | 监测齿轮侧频带调制现象 |
| 注塑 | 液压泵气蚀、螺杆挤出机轴承偏心 | 诊断流体动力激振与机械松动复合故障 |
| 轨道交通 | 牵引电机轴承电蚀、齿轮箱啮合异常 | 预防轴承剥落引发的连锁故障 |
工程配置要点
- 安装规范：
- 螺栓固定：使用 M6 不锈钢螺栓（推荐扭矩 10 N·m），接触面涂 导电硅脂（如 Dow Corning 340）
- 磁吸座临时安装：仅限诊断使用，避免 磁座共振（>5kHz）扭曲高频信号
- 信号调理要求：
- 供电电流：严格限定 4mA±0.1mA，电流波动导致灵敏度漂移
- 电缆长度限制：总长 ≤100米（超长需配 信号放大器）
- 诊断模式选择：
- 常规监测：输出 加速度 RMS 值（趋势分析）
- 故障诊断：需采集 原始波形（>5kHz 采样率）进行包络解调
- 替代型号：
- 330400-01-05 已升级为 330400-01-05-C（增强型 EMI 防护）
