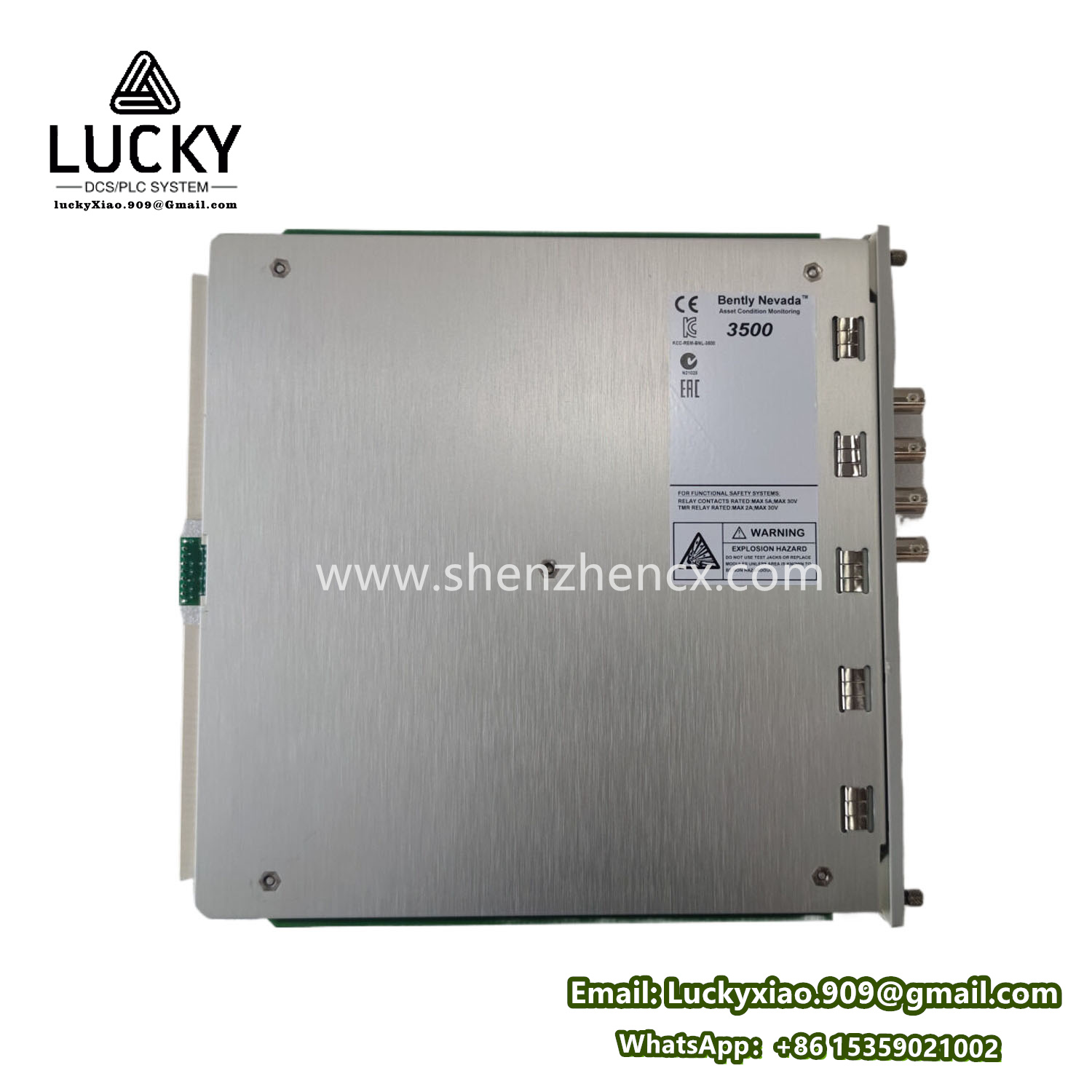

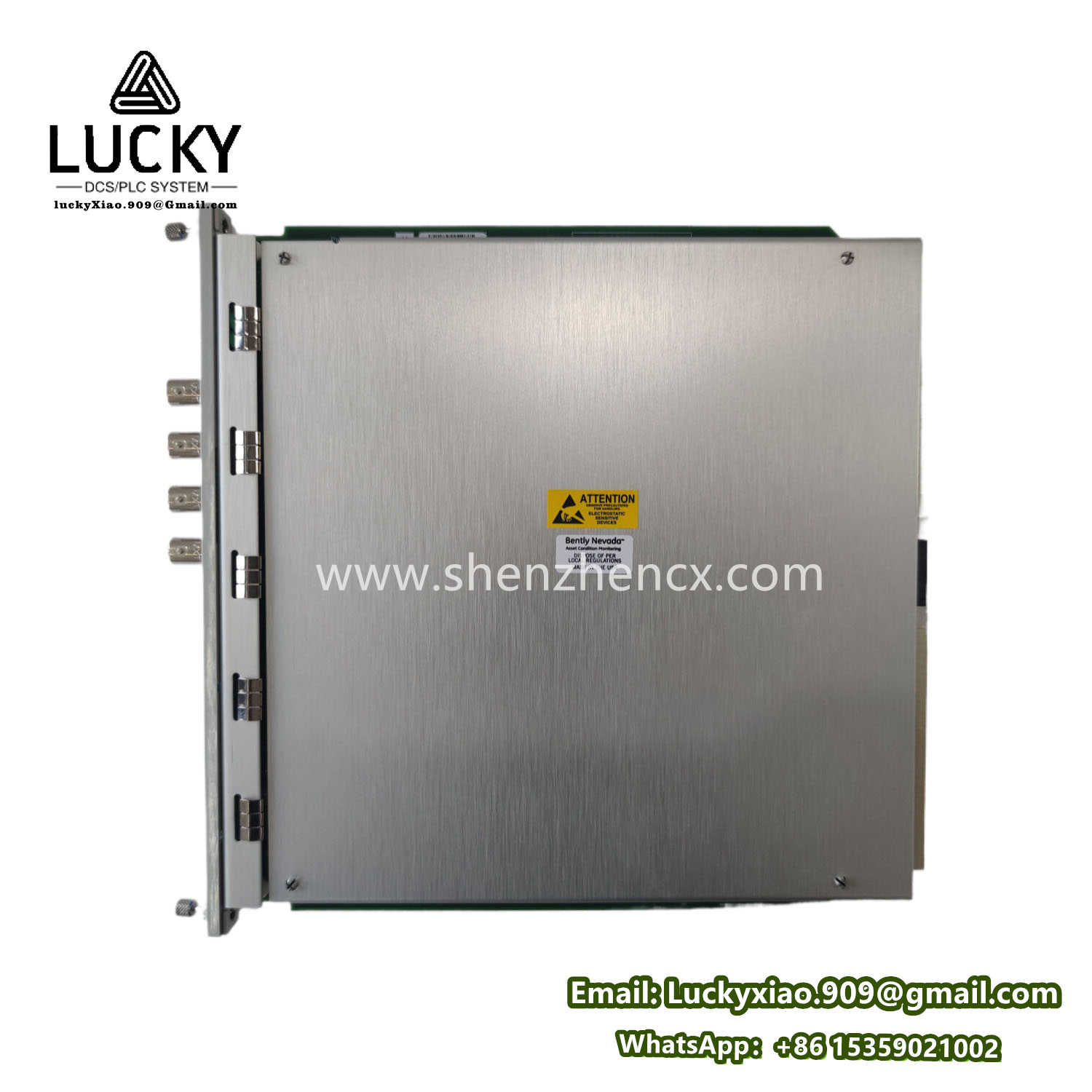

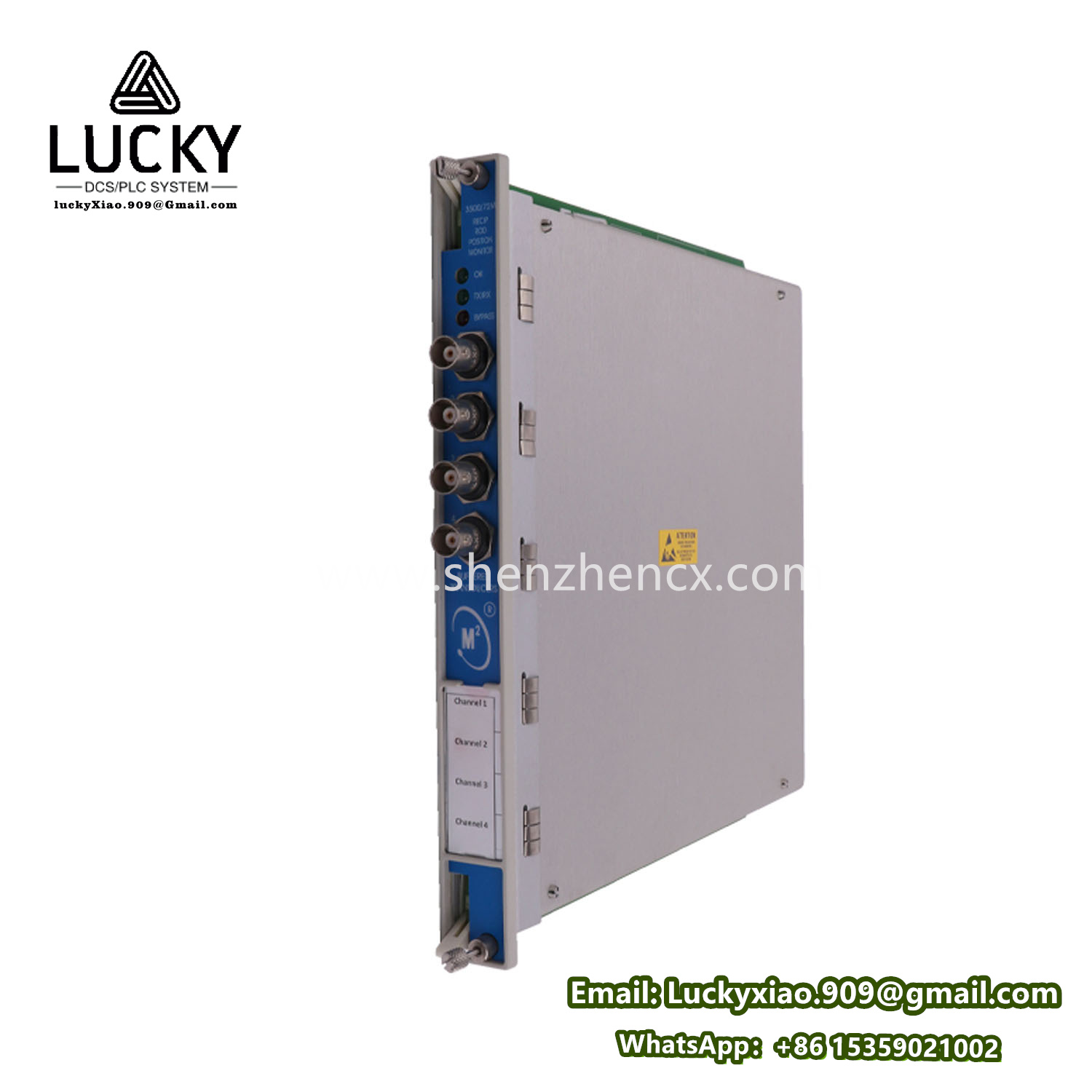

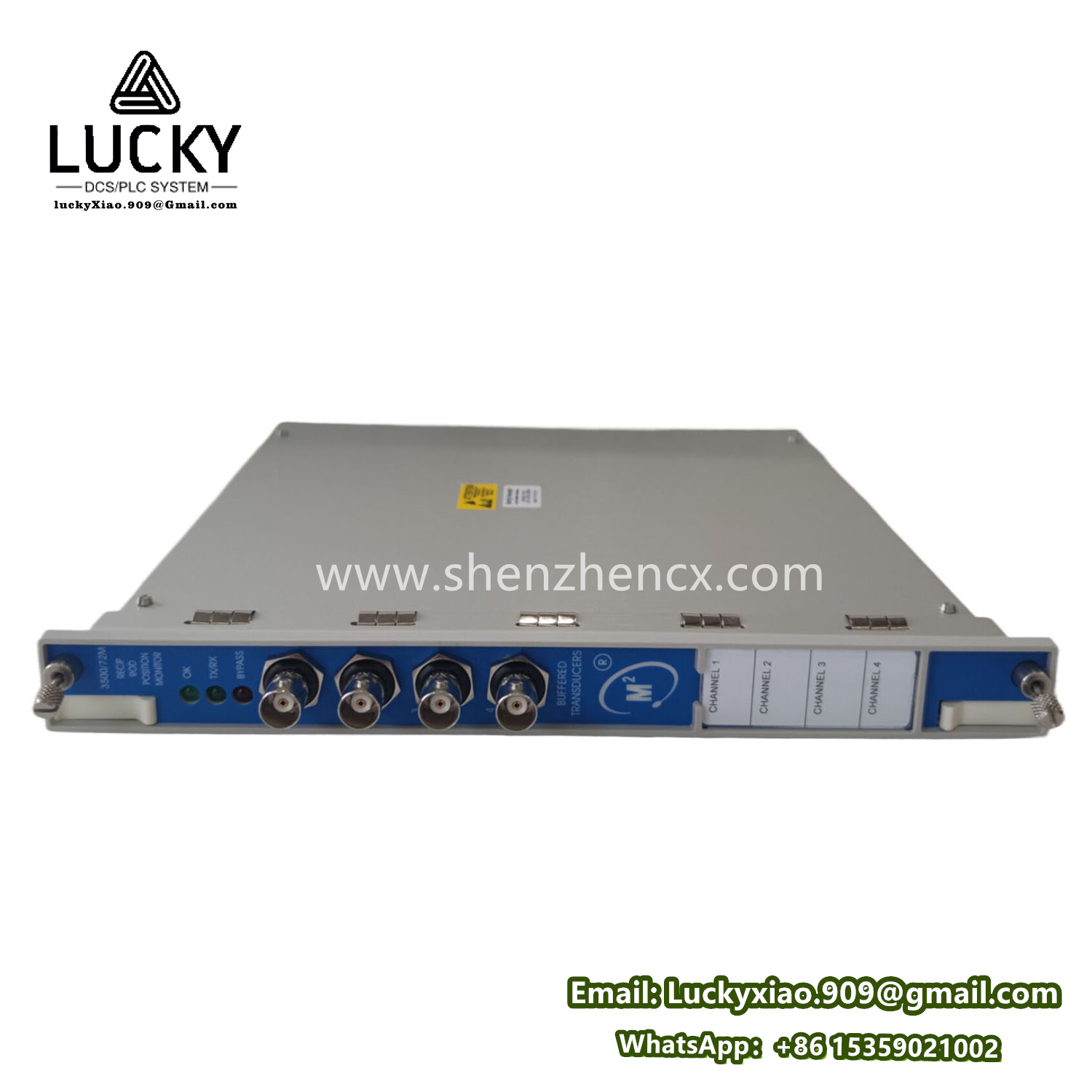

BENTLY 3500/72 140482-01 三重冗余转速监测器模块

1. 产品说明

• 完整型号：3500/72 140482-01
  • 3500/72：三重冗余转速监测器模块（Triple Redundant Speed Monitor）
  • 140482-01：硬件版本标识（支持 24V DC 供电及 HART 通信）
• 核心功能：
  • 高精度转速测量（0.1–30,000 RPM，分辨率 0.01 RPM）
  • 三重冗余表决架构（3通道独立处理，2oo3逻辑输出）
  • 超速/零速/反转保护（可编程多级阈值）
• 定位：Bently Nevada 3500 系统专用 超高可靠性转速保护模块，适用于燃气轮机、汽轮机等 SIL 3 安全等级场景。

2. 关键参数与规格

3. 所属系列

• 主系列：Bently Nevada 3500 系列机械保护系统
• 子类：3500/7x 转速监测模块家族
  • 3500/72：三重冗余超速保护（最高安全等级）
  • 3500/50：基础型转速/相位监测
  • 3500/77：带键相测量的转速模块
• 配套组件：
  • 传感器：3300 XL 系列探头（如 330101-00-05-10-02-00）
  • 框架：3500/05 或 3500/25 机架框架（需占用 1个槽位）

4. 核心特性

1. 三重冗余安全架构
   • 3个独立测量通道 → 通过 FPGA 实时交叉校验 → 2oo3 表决输出（误动作率 < 10^-9/小时）
2. 动态自校准技术
   • 自动补偿 探头间隙漂移（支持 -2V 至 -18V 间隙电压波动）
3. 多级保护逻辑
   • 可设 预警（Alert）、危险（Danger）、紧急停机（Trip） 三级阈值（每级独立延时 0–60s）
4. 实时故障注入测试（FIT）
   • 在线模拟传感器失效，无需停机验证安全回路（满足 IEC 61508 SIL 3 要求）

5. 作用与用途

• 核心作用：
  防止旋转设备因超速、卡滞、反转导致的灾难性故障，通过：
  • 实时比对三通道转速 → 触发 2oo3 停机逻辑
  • 生成 ISO 10816 标准振动阶次分析（需搭配 3500/42M 模块）
• 典型应用：
  • 燃气轮机 超速保护系统（OTS）
  • 压缩机组的 反转联锁（防止介质倒流）
  • 风力发电机 零速制动控制

6. 应用领域

附加说明

冗余架构原理

graph LR
A[传感器1] -->|信号| B(通道A)C[传感器2] -->|信号| D(通道B)E[传感器3] -->|信号| F(通道C)B --> G[2oo3 表决器]D --> GF --> GG -->|Trip 信号| H[继电器输出]G -->|RS-485| I[DCS]

表决逻辑说明：

• 任意 2个通道 检测到超速 → 触发停机（避免单通道误动或拒动）
• 单通道故障时自动隔离 → 降级为 2oo2 模式（持续运行无需停机）

安装规范

• 传感器要求：
  • 电涡流探头 间隙电压设定在 -10V ± 1V（适用 3300 XL 系列）
  • 磁性传感器 气隙 ≤ 1.5 mm（如 330850-02-000）
• 布线标准：
  • 三路传感器电缆 独立金属软管敷设（最小间距 20 cm）
  • 屏蔽层 单端接地（框架侧接地电阻 ≤ 1 Ω）

诊断与维护

• 实时健康监测：
  • LED 状态灯显示：
    • 绿色：正常
    • 黄色：通道降级（1通道失效）
    • 红色：系统失效（≥2通道故障）
• 预测性维护：
  • 通过 System 1™ 软件 分析 探头增益曲线漂移，预警探头老化
