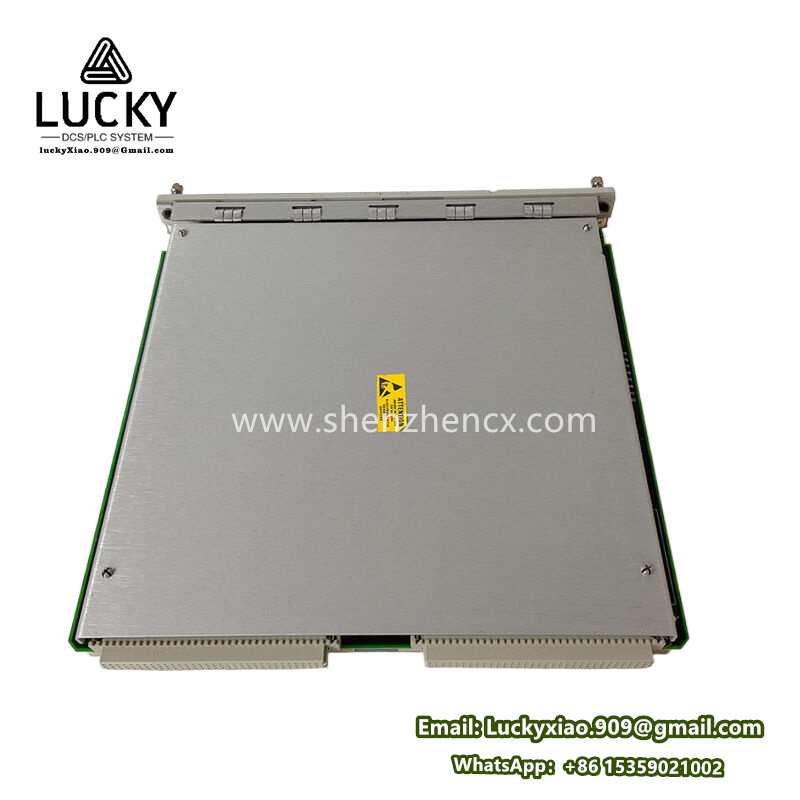

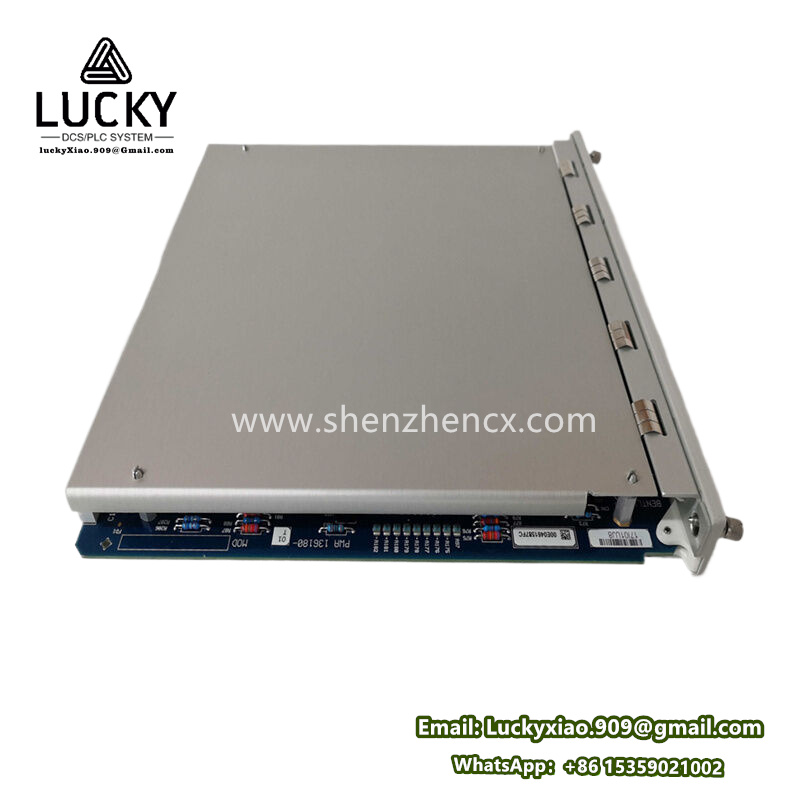

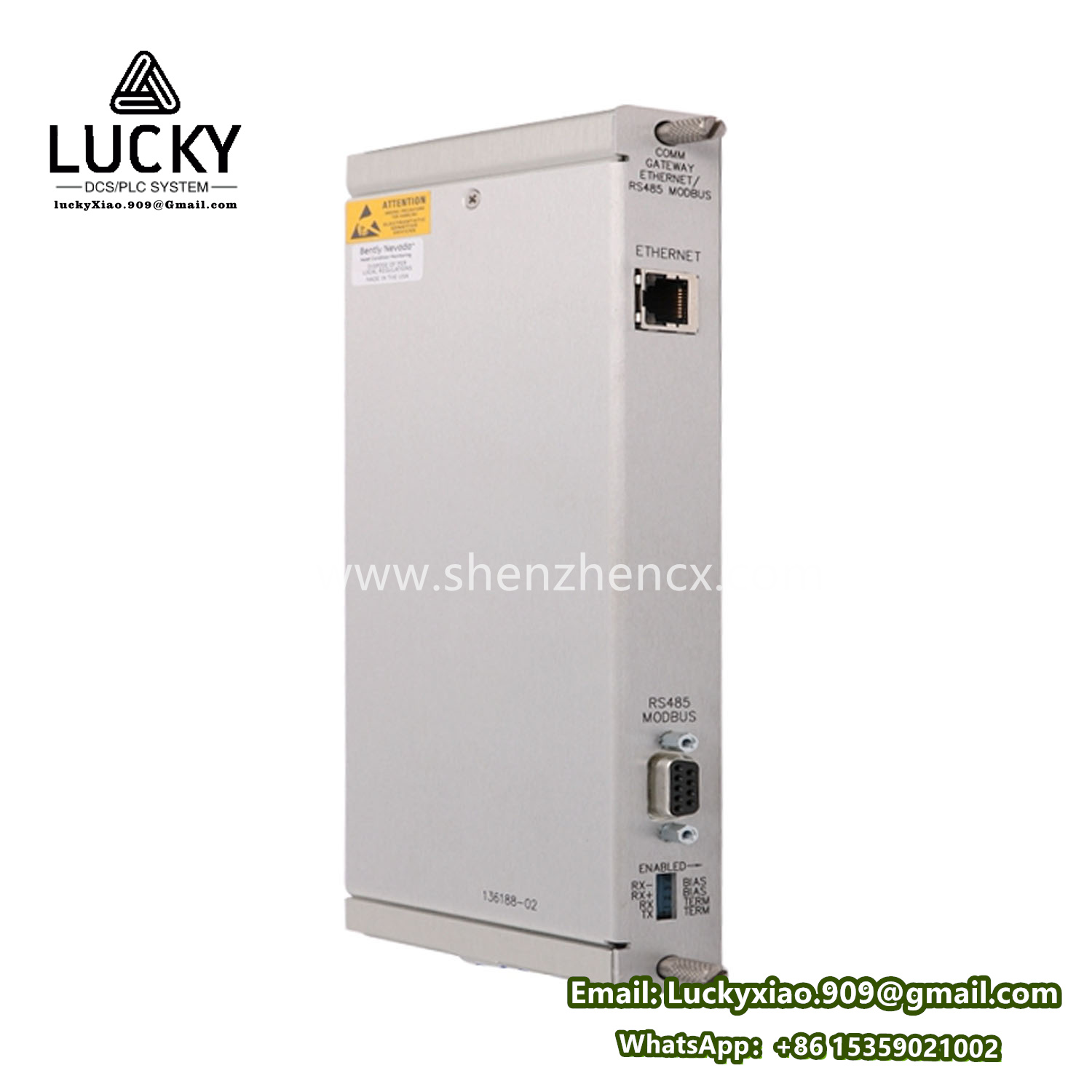

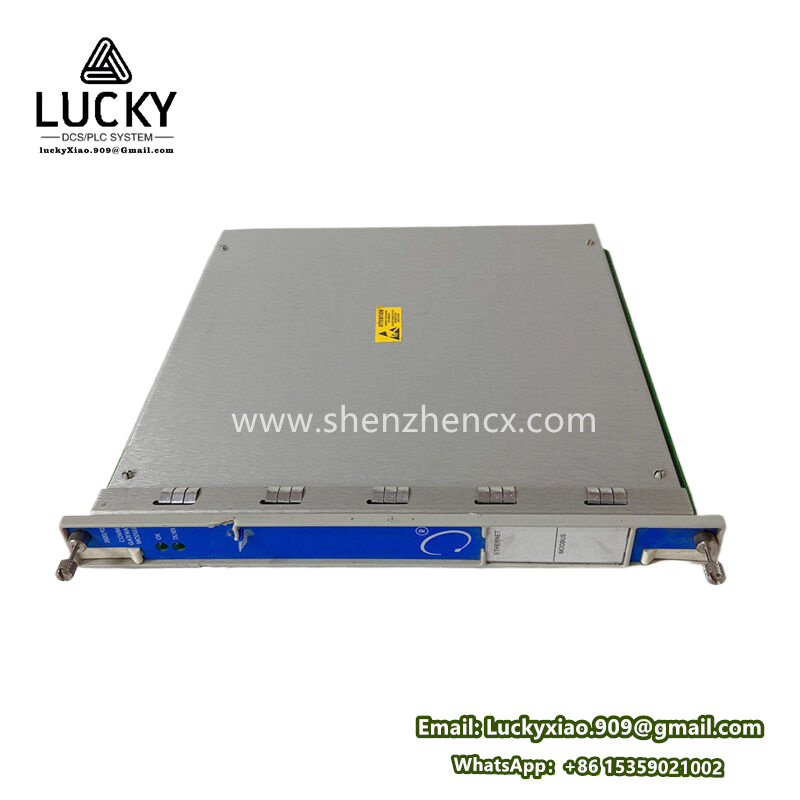

BENTLY 3500/92-04-01-00 136188-02 通讯网关模块（Communication Gateway）

BENTLY 3500/92-04-01-00 136188-02 通讯网关模块（Communication Gateway）

1. 产品说明

• 完整型号：3500/92-04-01-00 136188-02
  • 3500/92：通讯网关模块（Communication Gateway）
  • -04-01-00：双以太网接口 + OPC UA 协议支持
  • 136188-02：硬件版本号（支持 -40°C 宽温运行）
• 核心功能：
  • 将 3500 框架的监测数据（振动/温度/转速等）转换为 工业标准协议
  • 支持 双网口冗余通讯（故障切换时间 < 500 ms）
  • 实现 DCS/PLC 系统与机械保护层的无缝集成
• 定位：3500 系统的 数据中枢，适用于需高可靠性数据传输的工业场景（如核电、油气）。

2. 关键参数与规格

3. 所属系列

• 主系列：Bently Nevada 3500 系列机械保护系统
• 网关子类：3500/9x 通讯模块家族
  • 3500/92：标准网关（支持 OPC UA/Modbus）
  • 3500/93：Profibus DP 网关
  • 3500/94：Foundation Fieldbus 网关
• 系统依赖：
  • 必须插入 3500 框架槽位（如 3500/05 或 3500/25）
  • 需配合 System 1™ 软件 配置数据点映射

4. 核心特性

1. 协议无缝集成
   • OPC UA Pub/Sub 模式：支持 MQTT 云平台直连（如 AWS IoT, Azure IoT）
   • Modbus TCP 多寄存器映射：自定义 4x/3x 寄存器地址（兼容 Siemens/AB PLC）
2. 数据安全加固
   • TLS 1.3 加密传输（AES-256） + 基于角色的访问控制（RBAC）
   • 防火墙白名单（仅允许授权 IP 访问）
3. 高精度时间同步
   • IEEE 1588 PTPv2 精密时钟协议（时间戳误差 < 100 ns）
4. 实时诊断看门狗
   • 断网/数据阻塞时自动触发 SNMP Trap 告警（集成至 Nagios/PRTG）

5. 作用与用途

• 核心作用：
  打通机械保护层与上层控制系统的数据壁垒，实现：
  • 实时传输 设备健康状态（振动频谱、温度趋势）
  • 远程配置 保护阈值（通过 OPC UA Write 功能）
  • 触发 DCS 联锁逻辑（Modbus 寄存器映射至 PLC）
• 典型应用：
  • 将燃气轮机跳闸事件记录同步至 Historian 数据库
  • 在 SCADA 大屏 可视化压缩机振动超标报警

6. 应用领域

附加说明

系统集成架构

graph LR
A[3500框架] --> B(3500/92网关)B -->|OPC UA| C[DCS系统]B -->|Modbus TCP| D[PLC控制器]B -->|MQTT| E[云平台]C --> F[实时报警]D --> G[联锁停机]E --> H[大数据分析]

配置要点

• 数据点映射规则：
  • 每个监测通道映射为 独立 OPC UA 节点（命名空间：urn:bn:3500）
  • Modbus 寄存器分配示例：
    • 40001：通道1振动值（INT32，单位 μm）
    • 40005：通道1报警状态（BOOL）
• 冗余部署方案：
  • 双网关热备：两模块配置相同 IP + VRRP 虚拟IP（切换时间 < 1s）

诊断与维护

• LED 状态指示：
  • 绿色常亮：通讯正常
  • 黄色闪烁：单网口故障（冗余模式仍工作）
  • 红色常亮：背板数据中断
• Web 管理界面：
  • 通过 https://<IP>/admin 访问（默认端口 443）
  • 实时查看 CPU/内存负载、通讯带宽占用率
