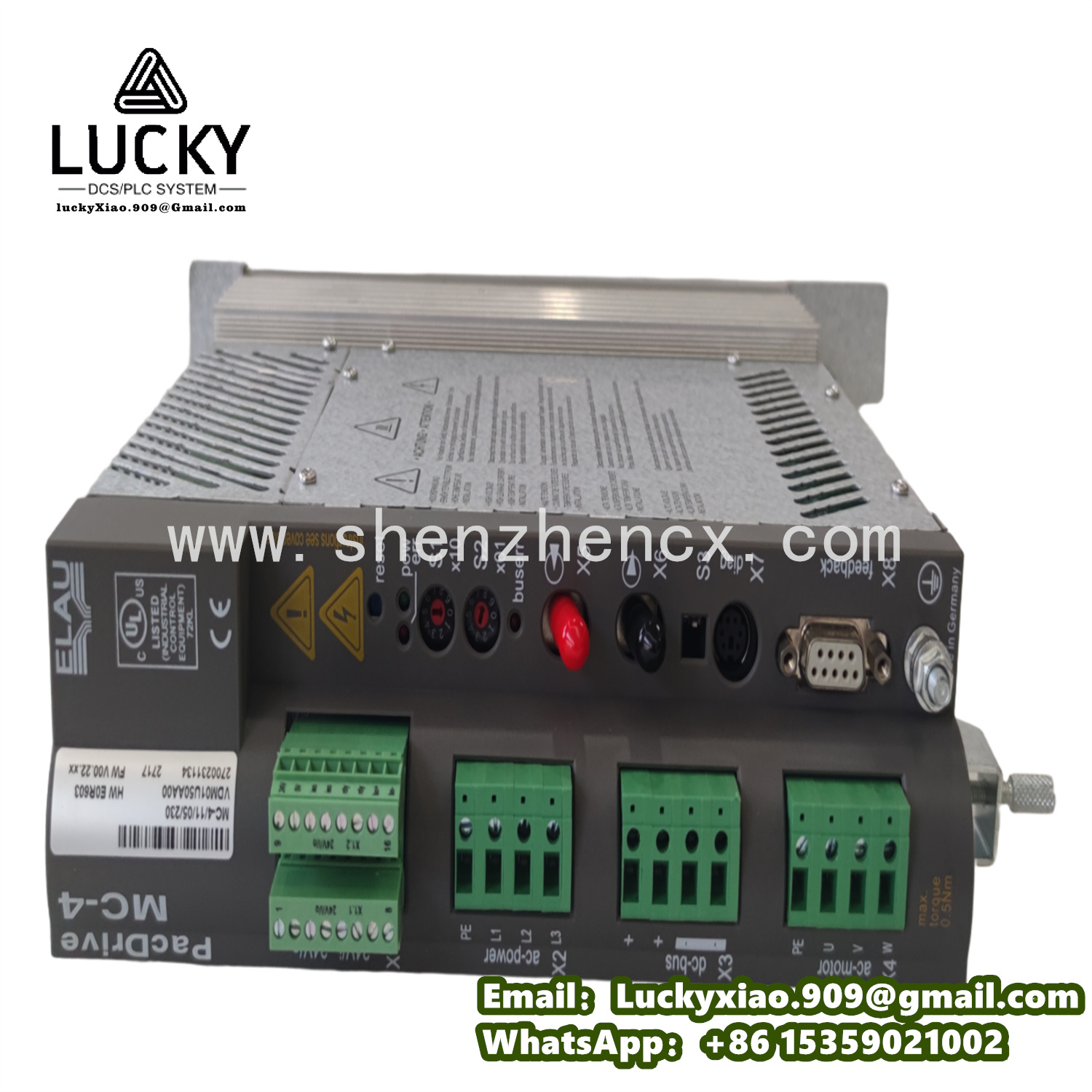

ELAU MC-4/11/05/230 运动控制器 - 多轴协同控制
- 品牌：ELAU
- 型号：MC-4/11/05/230
- 发货时间：3-5天
- 质保：365天
- 联系人：肖小姐
- 电话：15359021002（VX同号）
- WhatsApp：+86 15359021002
- Skype：+86 15359021002
- 邮箱：luckyxiao.909@gmail.com
- 外贸官网：www.shenzhencx.com
-
产品详情
ELAU MC-4/11/05/230 详细介绍
一、产品说明
ELAU MC-4/11/05/230 是一款性能强劲的运动控制器，同属 ELAU 公司 MC 系列，聚焦于中等规模工业自动化场景的多轴协同控制。它兼具高效的运算能力与灵活的适配性，能够精准调度多个轴的运动节奏，在对同步性和响应速度有较高要求的生产环节中表现亮眼。
该运动控制器广泛应用于食品包装生产线的多工序联动、汽车零部件装配的自动化工作站以及小型数控机床的多轴加工等领域。在食品包装生产线中，它能协调送料、灌装、封盖等多个设备的动作，确保包装流程连贯高效；汽车零部件装配场景里，可同步控制拧紧机、搬运机械臂等装置，提升装配精度与效率；小型数控机床中，能驱动刀具与工作台的多轴配合，完成复杂零件的加工。无论是多设备协同还是精密轨迹控制，ELAU MC-4/11/05/230 都能凭借稳定的性能，为工业生产的自动化升级提供有力支撑。
二、产品技术参数
- 控制轴数：支持 5 轴协同控制，可实现多轴同步、线性插补、圆弧插补等控制模式，满足中等规模生产线的多轴联动需求。
- 运算性能：搭载高效处理器，运算频率达 800MHz，能快速处理运动控制算法和逻辑指令，保障控制指令的实时响应。
- 电源电压：输入电源为 AC 230V±10%，频率 50/60Hz，适配多数工业供电环境，确保设备稳定运行。
- 输出功率：单轴最大输出功率支持 1.2kW，总功率适配 5 轴均衡负载，可驱动中小功率伺服电机。
- 通讯接口：配备 EtherCAT、Modbus RTU、RS232 等通讯接口，EtherCAT 通讯速率为 100Mbps，支持实时数据传输，便于与伺服驱动器、传感器、人机界面等设备组建控制系统网络。
- 编程环境：支持 IEC 61131-3 标准编程语言（如梯形图、功能块图、结构化文本等），并提供丰富的运动控制函数库，简化复杂运动轨迹的编程实现。
- 位置控制精度：脉冲输出精度达 0.1 脉冲，配合编码器反馈，可实现 ±0.01mm 的定位精度，满足常规精密加工与装配需求。
- 工作环境：工作温度范围 0~45°C，相对湿度≤85%（无凝结），能适应工业车间的常规环境条件。
- 防护等级：防护等级为 IP20，可防止较大固体异物侵入，适合安装在控制柜内，避免直接暴露在粉尘或潮湿环境中。
- 外形尺寸：长 × 宽 × 高约为 280mm×180mm×140mm，结构紧凑，节省控制柜内安装空间。
三、使用方法
- 安装准备：安装前确认控制柜内空间充足，远离强电磁干扰源（如大功率变压器、变频器）。检查控制器外观有无破损，接口是否完好，准备好螺丝刀、导轨、扎带等安装工具，并根据电气图纸规划好电缆走向。
- 机械安装：将控制器固定在控制柜的标准导轨上，用螺丝紧固，确保安装牢固无晃动。控制器周围预留至少 8cm 的散热空间，避免与发热设备近距离接触，以保证散热效果。
- 电气连接：按照接线图依次连接电源、伺服驱动器、传感器等外部设备。电源连接时需正确区分相线与零线，并加装合适规格的熔断器和断路器，确保用电安全；通讯线采用屏蔽电缆，屏蔽层单端接地，减少信号干扰；输入输出信号线与动力线分开布线，避免电磁干扰影响信号传输。
- 系统配置：接通电源后，通过专用编程软件（如 ELAU Motion Studio）连接控制器，进行基础配置。设置控制轴数、电机参数、通讯协议等基本信息，完成与伺服系统的硬件匹配。导入或编写运动控制程序，定义各轴的运动轨迹、速度、加速度等参数，并进行程序编译和语法检查，确保程序无误。
- 调试运行：首次运行时，先进行单轴点动测试，检查各轴运动方向是否正确，运行是否平稳。逐步进行多轴同步运动测试，观察轴间协同效果，通过调整电子齿轮比、同步误差补偿等参数，优化同步精度。模拟实际生产工况进行连续运行测试，监控控制器的运行状态、温度及通讯稳定性，确保无异常。
- 日常维护：定期检查控制器的电源电压和运行温度，确保在正常范围内；清理表面灰尘，保持散热通风口畅通；检查接线端子是否松动，通讯电缆是否有老化破损现象；定期备份程序和参数，防止数据丢失。若出现故障，可通过控制器的故障代码指示灯或软件诊断功能定位问题，及时排除故障，恢复设备正常运行。
四、系统介绍
ELAU MC-4/11/05/230 运动控制器是中等规模工业自动化控制系统的核心部件，与伺服驱动器、伺服电机、传感器、上位机等设备共同构成完整的多轴运动控制系统。
- 系统构成：系统以 MC-4/11/05/230 为控制核心，接收上位机（如 PLC、工业计算机）的生产指令；控制器根据指令解析运动轨迹，生成各轴的控制信号并发送给伺服驱动器；伺服驱动器驱动电机执行运动，同时通过编码器将电机位置、速度信息反馈给控制器，形成闭环控制；传感器（如光电开关、压力传感器）实时采集设备运行状态信息，为控制器提供安全保护和逻辑判断依据。各组件通过高速通讯网络实现数据交互，协同完成生产流程。
- 系统优势：该系统的显著优势是多轴协同性好，通过优化的同步控制算法，可实现轴间 ±0.2mm 的同步误差，满足多数工业生产的精度需求。其次，兼容性强，支持多种品牌的伺服电机和传感器，便于系统集成与升级。编程简便，基于标准编程语言和专用函数库，降低了复杂运动控制程序的开发难度，缩短了项目周期。此外，系统具备完善的故障诊断功能，能实时监测设备状态，及时预警故障，提高设备的运行可靠性，减少停机时间，保障生产的连续性。
