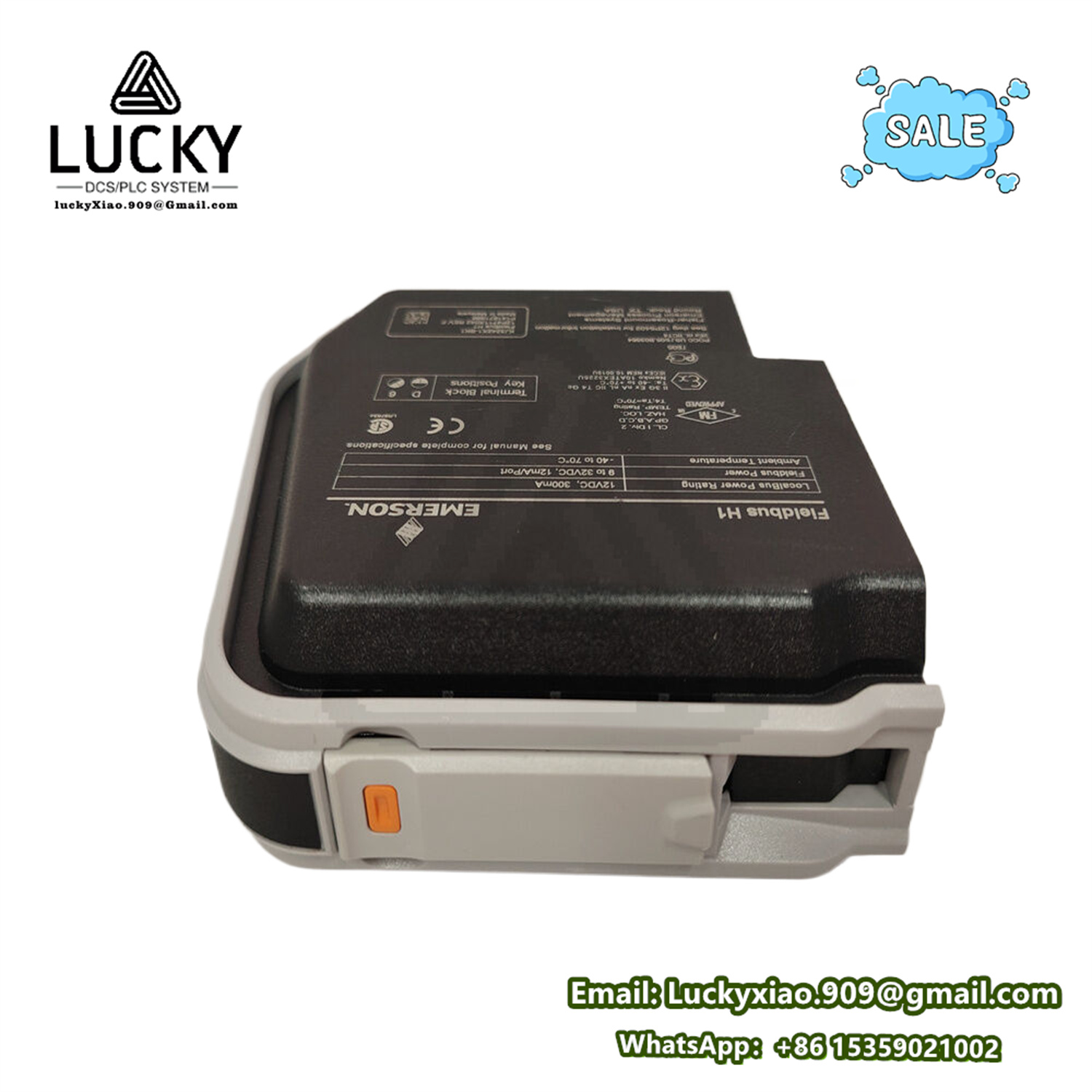

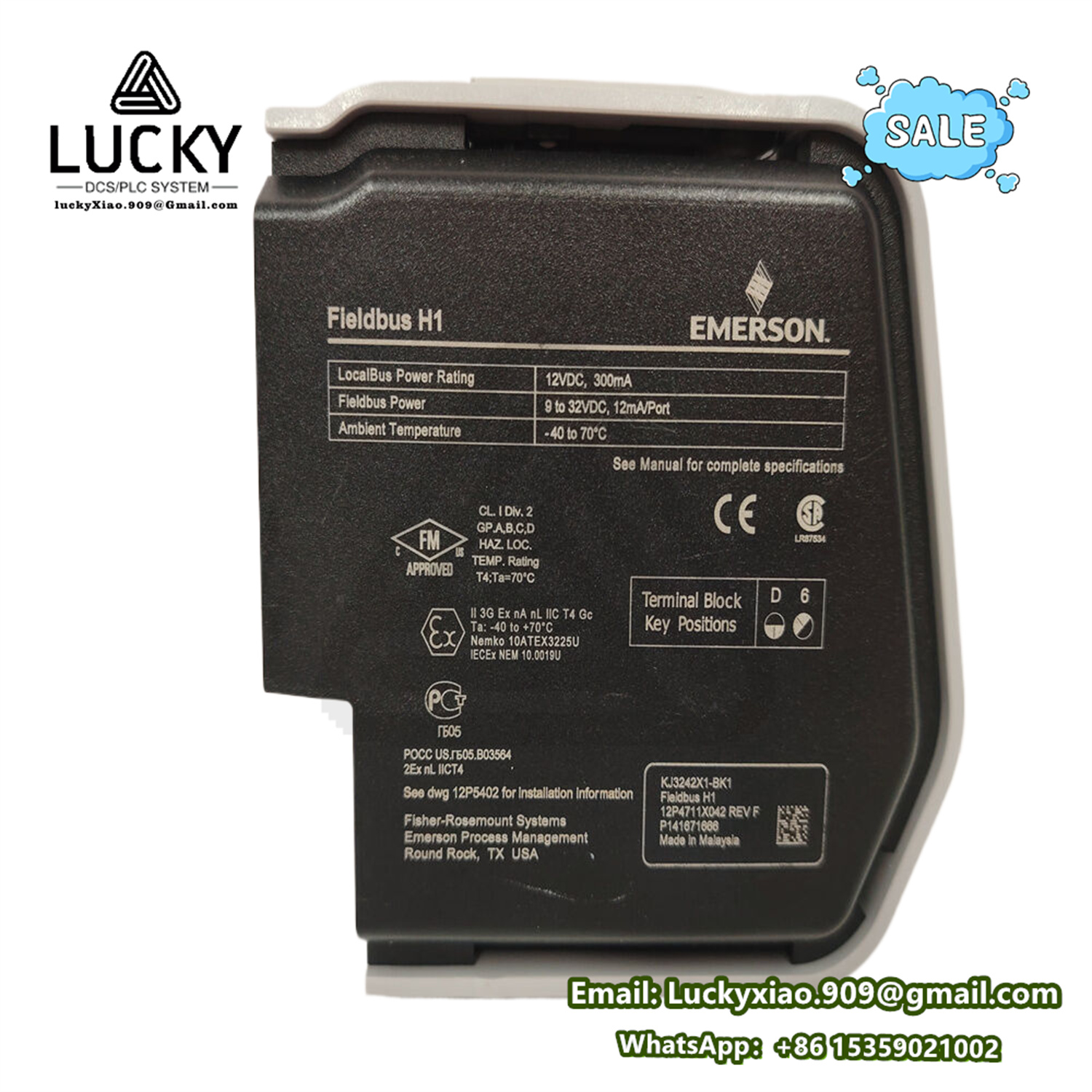

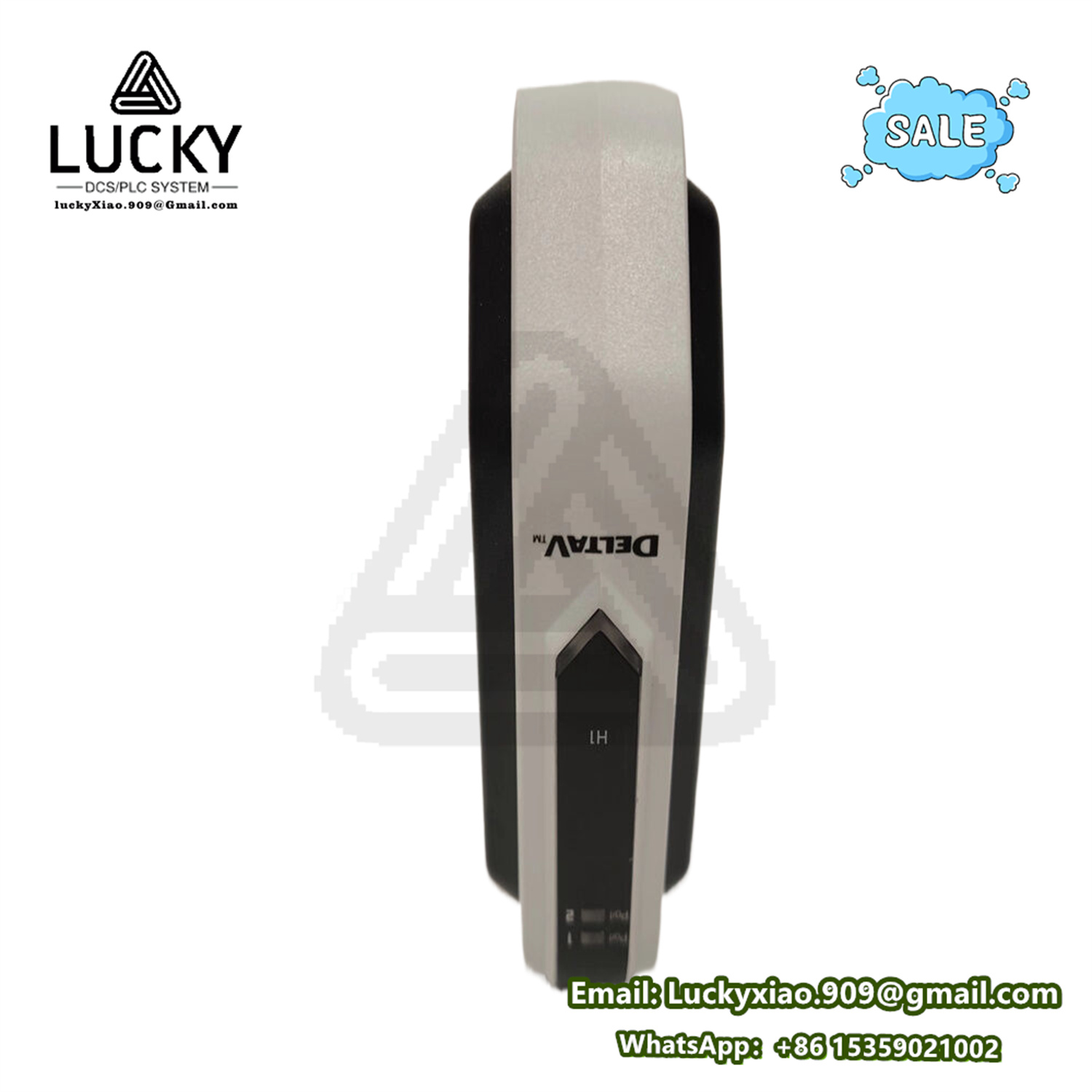

EMERSON KJ3242X1-BK1（SIS）数字量输入模块
- 品牌：EMERSON
- 型号：KJ3242X1-BK1
- 发货时间：3-5天
- 质保：365天
- 联系人：肖小姐
- 电话：15359021002（VX同号）
- WhatsApp：+86 15359021002
- Skype：+86 15359021002
- 邮箱：luckyxiao.909@gmail.com
- 外贸官网：www.shenzhencx.com
-
产品详情
艾默生 KJ3242X1-BK1 详细介绍
一、产品说明
艾默生 KJ3242X1-BK1 是一款专为大型工业安全仪表系统（SIS）设计的数字量输入模块，隶属于艾默生 DeltaV SIS 系列，以高安全性、高可靠性和符合功能安全标准为核心特点。它主要用于采集紧急停车（ESD）、火灾报警、安全联锁等关键场景的数字量信号，为安全控制系统提供精准的输入数据，是石油化工、天然气处理、大型制药等高危行业保障生产安全的 “神经末梢”。
在石油化工的常减压装置中，它可实时采集加热炉超温报警、可燃气体泄漏检测等安全信号，为紧急停车系统提供触发条件；天然气处理厂的压缩机单元里，其防爆设计能适应危险环境，接收压力超高、振动超限等临界状态信号，确保在险情发生时快速响应；大型制药车间的无菌区，能稳定采集门体联锁、压力异常等信号，配合安全逻辑防止生产环境被污染。无论是需要 SIL 3 安全等级的高危场景，还是对信号采集可靠性要求极致的关键工序，艾默生 KJ3242X1-BK1 都能凭借专业的安全设计，成为安全控制系统的 “可靠防线”。
二、产品技术参数
- 输入通道：包含 16 路独立数字量输入通道，支持干接点（无源触点）和湿接点（有源信号）两种类型，每 4 路通道共享一个公共端（COM），可灵活适配不同安全传感器。
- 信号规格：
- 干接点输入：通过模块内部 24VDC 电源检测触点通断，闭合时回路电流 2-3mA，确保触点可靠导通；
- 湿接点输入：兼容外部 24VDC±10% 信号，高电平（18-30VDC）为 “1”，低电平（0-5VDC）为 “0”，适应外部供电的安全开关。
- 安全性能：符合 IEC 61508 标准 SIL 3 安全等级要求，支持安全失效分数（SFF）≥90%，危险失效概率（PFD）≤1×10⁻⁴（平均需求模式），满足高危行业安全认证需求。
- 响应时间：信号从 “0” 到 “1” 或 “1” 到 “0” 的转换响应时间≤1ms，确保安全信号无延迟传输，为紧急联锁争取时间。
- 隔离性能：通道间采用光电隔离，隔离电压≥2500VAC（1 分钟）；模块与背板总线间隔离电压≥2500VAC（1 分钟），有效防止故障扩散和干扰窜入。
- 电源规格：由系统背板提供双重隔离电源（24VDC），单模块功耗≤6W，支持电源冗余设计，确保断电时信号采集不中断。
- 环境适应：工作温度范围 - 40°C~70°C，相对湿度 5%~95%（无凝结），防护等级 IP20，通过 ATEX、IECEx 防爆认证（Ex ia IIC T4），适应危险区域安装。
- 诊断功能：具备通道级自诊断能力，可检测断线、短路、电源异常等故障，诊断覆盖率≥99%，故障信息通过安全总线实时上传，支持在线故障定位。
三、使用方法
- 安装部署：
- 安装前确认系统机架符合安全认证要求（如 Ex ia IIC T4 适用于 II 类 C 级爆炸环境），检查模块防爆标识与现场危险等级匹配。机架需单独接地（接地电阻≤1Ω），与非安全回路保持≥30cm 距离。
- 沿安全系统机架导轨平稳推入模块，确保与背板连接器完全咬合，用专用防爆螺丝锁紧面板（扭矩 1.2N・m），安装后需进行气密性测试（如适用）。
- 接线操作：
- 采用本安型电缆（如 IA 等级）连接现场安全设备，电缆屏蔽层通过防爆格兰单端接地。干接点信号连接 “INx” 与对应 “COM” 端，湿接点信号需断开模块内部电源跳线，外接 24VDC 至 “EXT+” 端子。
- 导线选用 0.5mm² 镀银铜缆，剥线长度严格控制在 5mm（避免裸露引发火花），端子螺丝拧紧扭矩 0.5N・m，确保连接可靠且符合防爆间隙要求。
- 系统配置：
- 登录 DeltaV SIS 配置软件，在安全逻辑编辑器中添加 “KJ3242X1-BK1” 模块，分配安全地址和通道映射，设置每路通道的故障安全值（如断线时默认 “1” 触发联锁）。
- 配置诊断参数：启用通道断线检测（响应时间 50ms）、过压保护（阈值 32VDC），关联安全逻辑中的表决机制（如 2oo3 表决提高可靠性）。
- 调试校验：
- 模块上电后，安全状态指示灯（SIL）常亮绿色表示正常，通过软件读取 “安全健康度” 参数（应≥99%）。
- 功能测试：用本安信号发生器模拟触点通断，验证通道状态与软件显示的一致性，响应延迟需≤1ms；模拟断线故障，检查系统是否在 100ms 内触发诊断报警且输出故障安全值。
- 安全验证：进行 SIL 验算，通过第三方工具（如 Exida）验证模块在系统中的 PFD 值是否满足设计要求，记录校验报告并存档。
- 维护保养：
- 每月通过安全系统诊断界面查看通道状态，重点关注 “故障计数”“诊断覆盖率” 等参数，确保无未处理报警。
- 每季度进行离线校验：断开本安回路，用标准电阻箱模拟触点状态，测试通道响应精度；检查防爆部件无锈蚀、密封面完好。
- 维护必须在系统旁路（BYPASS）状态下进行，禁止带电插拔模块。更换模块时需使用同型号备件，更换后重新进行安全逻辑验证。
四、系统介绍
艾默生 KJ3242X1-BK1 数字量输入模块作为 DeltaV SIS 系统的核心安全组件，与安全控制器、输出模块、现场安全设备共同构成完整的安全联锁系统，实现对工业危险场景的实时监测与快速响应。
- 系统构成：
- 感知层：包括紧急停车按钮、火焰探测器、压力开关等安全设备，将危险状态转换为数字量信号，传输至 KJ3242X1-BK1 模块。
- 安全输入层：KJ3242X1-BK1 对信号进行隔离、滤波和安全诊断，通过安全总线（如 FLEXHAIL）将数据传输至安全控制器，确保信号在安全域内传输。
- 控制层：DeltaV SIS 控制器执行预设安全逻辑（如联锁矩阵），当检测到危险状态时，通过安全输出模块驱动执行器（如紧急切断阀、声光报警）。
- 验证层：包含在线诊断工具、SIL 验算软件和事件记录仪，实时监控系统安全状态，记录所有安全相关事件（如联锁动作、模块故障），满足审计追溯要求。
- 系统优势：
- 极致安全：SIL 3 认证和高诊断覆盖率，确保在危险发生时不失效，据统计可降低安全事故概率 90% 以上。
- 故障不扩散：多重隔离设计和安全总线协议，防止单通道故障影响其他回路，符合 “安全域” 隔离原则。
- 合规性强：满足 IEC 61508、ISA 84.00.01 等国际标准，支持 FDA、ATEX 等行业认证，简化项目验收流程。
- 可追溯性：详细记录每一次状态变化和诊断事件，日志保存时间≥10 年，满足安全审计和事故分析需求。
该系统已成为高危行业安全生产的 “标配”，通过 KJ3242X1-BK1 的精准采集和安全设计，为工业生产构建了一道坚实的安全防线，既满足了严苛的安全标准，又为企业提供了可靠的风险控制手段，是现代过程工业安全运营的核心保障。
