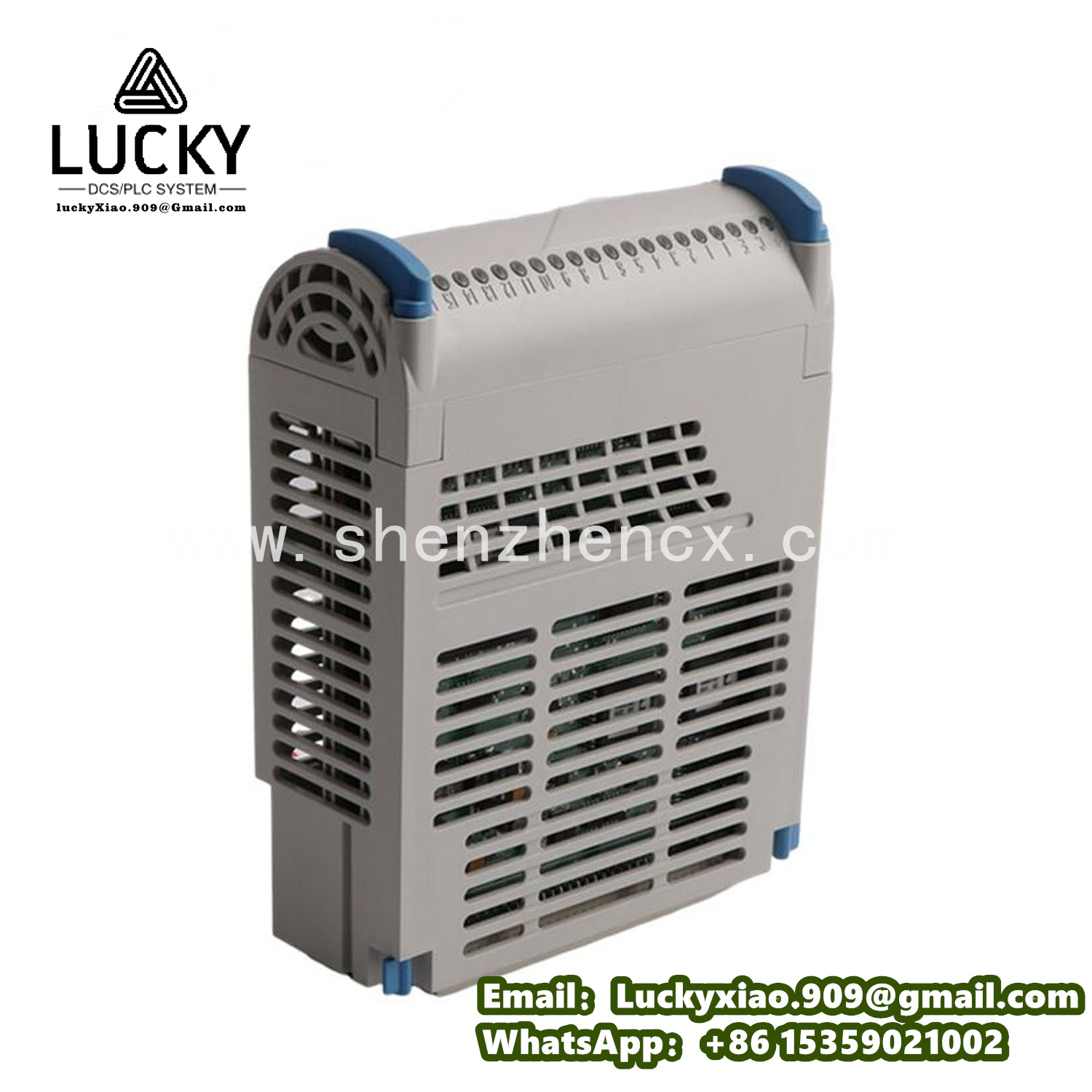

EMERSON 1C31166G02 模拟量输出模块
- 品牌：EMERSON
- 型号：1C31166G02
- 发货时间：3-5天
- 质保：365天
- 联系人：肖小姐
- 电话：15359021002（VX同号）
- WhatsApp：+86 15359021002
- Skype：+86 15359021002
- 邮箱：luckyxiao.909@gmail.com
- 外贸官网：www.shenzhencx.com
-
产品详情
艾默生 1C31166G02 详细介绍
一、产品说明
艾默生 1C31166G02 是一款专为工业控制系统设计的模拟量输出模块，隶属于艾默生 Ovation DCS 系统，主要用于将控制器的数字控制指令转换为标准化模拟量信号，驱动调节阀、变频器、调速器等执行设备，是连接控制层与执行层的关键接口设备。它以高精度输出、强抗干扰能力和稳定的运行表现为核心优势，广泛应用于电力、化工、冶金等大型工业场景，为生产过程的精准调节提供可靠的信号输出支持。
在火力发电厂的锅炉给水控制系统中，它可将控制器的调节指令转换为 4-20mA 信号，精准控制给水调节阀的开度，维持汽包水位在设定范围；化工生产的反应釜温度控制中，能输出稳定的模拟量信号驱动夹套加热阀，配合 PID 调节逻辑确保反应温度恒定；冶金行业的轧机压力控制系统里，其抗振动特性可适应车间恶劣环境，输出信号控制液压缸压力，保障轧制力稳定。无论是需要精细调节的闭环控制回路，还是对信号稳定性要求严苛的关键工序，艾默生 1C31166G02 都能以专业性能，成为模拟量输出环节的 “精准执行者”。
二、产品技术参数
- 输出通道：包含 4 路独立模拟量输出通道，每路通道可通过软件配置为 4-20mA 电流输出或 0-10V 电压输出，满足不同执行设备的信号需求。
- 输出精度：4-20mA 电流输出精度 ±0.1% FS，负载能力 0-600Ω；0-10V 电压输出精度 ±0.1% FS，负载能力≥5kΩ，确保输出信号的高准确性。
- 响应时间：从接收数字指令到输出信号稳定的响应时间≤5ms，能快速跟踪控制指令的动态变化，满足高速调节需求。
- 隔离性能：通道间采用光电隔离设计，隔离电压≥2500VAC（1 分钟）；模块与系统背板间隔离电压≥1500VAC（1 分钟），有效抑制接地干扰和信号串扰。
- 保护功能：每路通道具备过流保护（最大输出电流≤30mA）和短路保护功能，当负载异常时自动限流，故障排除后可自动恢复，避免模块损坏。
- 信号纹波：输出信号纹波≤1mVrms（电压输出）、≤20μArms（电流输出），确保执行设备动作平稳，无异常抖动。
- 电源规格：由系统背板提供 DC 24V 电源，单模块功耗≤5W，具备电源反接保护功能，防止接线错误导致的损坏。
- 环境适应：工作温度范围 0°C~60°C，相对湿度 5%~95%（无凝结），防护等级 IP20，适合安装在控制柜内的机架中，适应工业现场常规环境。
- 物理规格：采用 Ovation 系统标准模块尺寸，长 220mm× 宽 100mm× 高 30mm，重量约 200g，支持导轨式安装，可与其他模块紧凑组合。
三、使用方法
- 安装部署：
- 安装前确认系统机架对应插槽空闲，检查模块外观无破损，针脚无弯曲氧化。确保机架接地良好（接地电阻≤4Ω），远离大功率电机、变频器等强干扰源，模块周围预留至少 5mm 散热间隙。
- 沿机架导轨平稳推入模块，直至与背板连接器完全咬合，用固定螺丝锁紧模块面板（扭矩 0.8N・m），确保电气连接可靠。
- 接线操作：
- 参考模块端子定义图，通过专用端子排连接执行设备：4-20mA 信号输出时，将 “OUTx+” 和 “OUTx-” 分别连接至设备信号输入端；0-10V 信号输出时，将 “OUTx+” 接设备信号正，“COM” 接设备信号负。
- 导线选用 0.5-1mm² 双绞屏蔽线，屏蔽层单端接地（接控制柜接地排），与动力电缆分开敷设（间距≥15cm），减少电磁干扰。剥线长度约 5mm，插入端子后拧紧螺丝（扭矩 0.5N・m），避免虚接或导线外露。
- 系统配置：
- 登录 Ovation 系统配置软件（如 Ovation Developer Studio），在硬件配置界面添加 “1C31166G02” 模块，分配物理地址和逻辑地址，设置每路通道的信号类型（4-20mA 或 0-10V）和量程范围。
- 在控制逻辑中关联输出通道与调节变量，如将 PID 调节输出值映射至对应通道，确保数字指令与模拟量输出线性对应（如 50% 调节量对应 12mA 或 5V 输出）。
- 调试校验：
- 模块上电后，通过系统诊断界面查看模块状态指示灯（“OK” 灯常亮表示正常），无报警信息则进入调试状态。
- 精度校准：用标准信号发生器接入校验设备，通过控制系统发送 0%、50%、100% 指令，测量输出值与理论值的偏差（应≤±0.1% FS），超差时通过软件进行零点和增益校准。
- 动态测试：发送阶跃调节指令（如从 4mA 突变为 20mA），观察输出信号的上升时间（应≤5ms）和超调量（应≤1%），确保执行设备动作响应迅速且平稳。
- 日常维护：
- 每月巡检时检查模块接线端子是否松动，用红外测温仪检测模块表面温度（正常应≤50°C），确保散热良好。
- 每季度用标准仪器对输出精度进行复检，清理模块表面灰尘；每年进行一次全量程校准，记录校准数据并存档。
- 若出现输出异常，先检查执行设备和接线（如测量调节阀电阻），排除外部故障后再更换模块（支持热插拔，更换时先断开对应负载电源）。
四、系统介绍
艾默生 1C31166G02 模拟量输出模块作为 Ovation DCS 系统的重要执行部件，与控制器、模拟量输入模块、执行设备共同构成完整的闭环调节系统，实现对工业生产过程的精准调控。
- 系统构成：
- 控制层：Ovation 控制器根据模拟量输入模块采集的工艺参数（如温度、压力、流量），通过 PID 等调节算法生成数字控制指令，传输至 1C31166G02 模块。
- 输出层：1C31166G02 模块将数字指令转换为 4-20mA 或 0-10V 模拟量信号，输出至执行设备（如调节阀、变频器、电液伺服阀），驱动设备动作以调节工艺参数。
- 反馈层：执行设备的动作结果通过传感器和模拟量输入模块反馈至控制器，形成闭环调节，确保工艺参数稳定在设定值。
- 监控层：操作员站实时显示输出信号值和执行设备状态，支持手动干预调节（如手动设定输出值），记录调节曲线和异常报警。
- 系统优势：
- 调节精准：±0.1% 的输出精度确保工艺参数控制偏差在允许范围内，如在化工反应温度控制中可将波动范围缩小至 ±0.5°C 以内。
- 抗干扰强：多重隔离和低纹波设计，在强电磁环境下仍能稳定输出信号，减少因干扰导致的调节波动。
- 安全可靠：完善的保护功能和高 MTBF（≥150,000 小时），确保长期稳定运行，降低非计划停机风险。
- 无缝集成：作为 Ovation DCS 的标准模块，与系统内其他设备协同性好，组态简单，可快速融入复杂控制系统。
该模块在大型工业控制系统中承担着 “指令执行” 的关键角色，通过精准、稳定的模拟量输出，将控制器的调节意图转化为执行设备的实际动作，是保障工业生产连续、稳定、高效运行的重要基础组件，尤其在对调节精度要求极高的电力、化工领域发挥着不可替代的作用。
