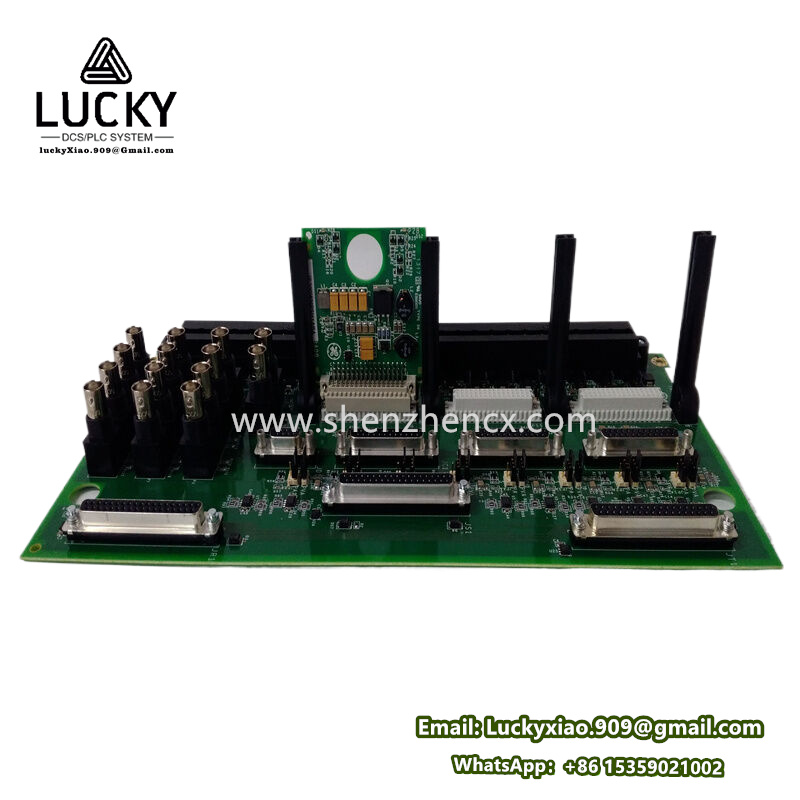

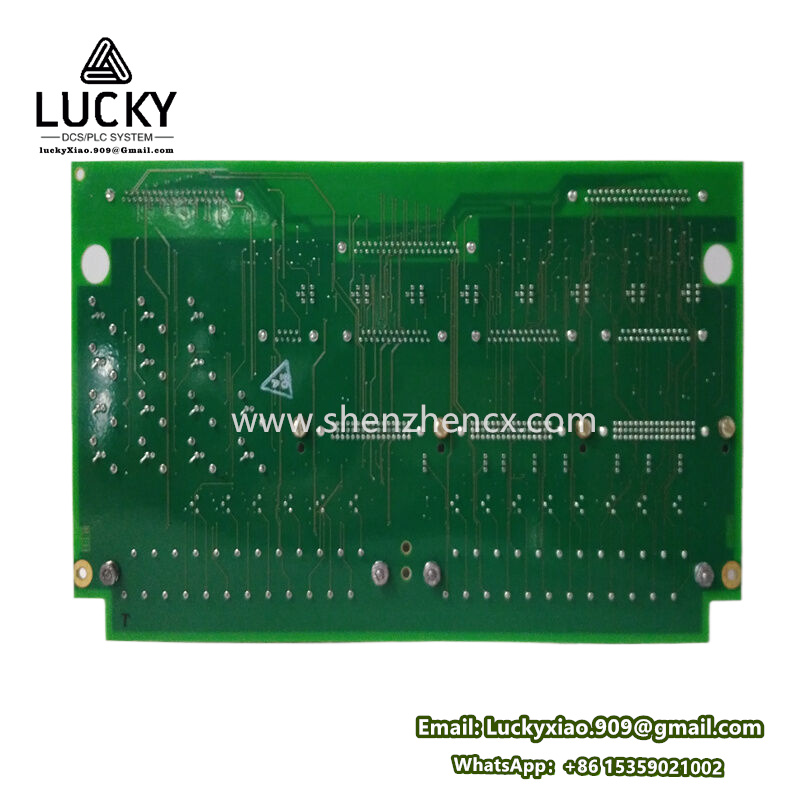

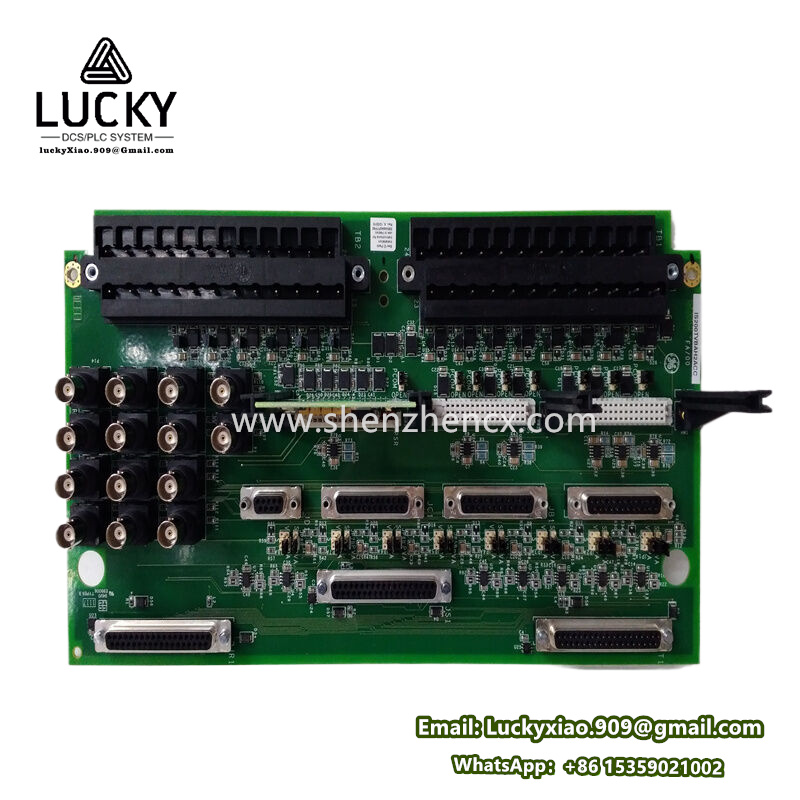

GE通用电气 IS200TVBAH2AAA Mark VIe 涡轮控制系统终端电压板
产品概述
IS200TVBAH2AAA 是通用电气（GE Vernova）Mark VIe 涡轮控制系统 的关键组件，属于 终端电压板（Terminal Voltage Board, TVB）。专为燃气/蒸汽轮机发电机组设计，负责为发电机端 电压互感器（VT） 提供高精度激励电源，确保电压测量的准确性和系统安全。
核心功能
激励电源供应
- 输入：+28V DC（来自Mark VIe机柜直流电源系统）。
- 输出：隔离式稳压交流/直流激励电压（典型值 ±90V DC），为电压互感器（VT）提供工作电源。
- 关键作用：保障VT精确测量发电机出口电压，误差率低于±0.5%。
电气隔离保护
- 通过内部变压器和滤波电路实现 3000V AC/1min 电气隔离，防止接地故障和电磁干扰影响控制回路。
系统集成
- 直接插入 Mark VIe背板（如IS200TBCIH2C），与控制器（如IS200ERPGH1A）、I/O模件协同工作。
- 支持冗余配置：通常并联多块TVB板，为冗余VT回路供电，提升系统可靠性。
关键技术参数
| 类别 | 参数详情 |
|---|---|
| 输入特性 | 额定电压：+28V DC ±10%<br>功耗：≤15W（满负载） |
| 输出特性 | 输出电压：±90V DC（可调，适应不同VT规格）<br>输出精度：±0.5% FS<br>负载能力：≤100mA/通道 |
| 环境适应性 | 工作温度：-40°C ~ +70°C<br>存储温度：-50°C ~ +85°C<br>湿度：5% ~ 95% 无冷凝 |
| 安全认证 | 符合 UL 508（工业控制设备）、IEC 61010（测量设备）标准 |
| 机械规格 | 欧规卡尺寸：233mm × 160mm（6U）<br>接口：镀金背板插针（符合IEC 60603） |
在控制系统中的核心作用
电压精准监测
- 为VT提供稳定电源，支撑发电机出口电压的实时采样，数据用于：
- 自动电压调节（AVR）：维持电网电压稳定。
- 保护跳闸逻辑：过压（59）、欠压（27）、失磁（40）等保护功能。
- 为VT提供稳定电源，支撑发电机出口电压的实时采样，数据用于：
同步并网控制
- 提供相位同步所需的精确电压信号，确保发电机与电网无缝并网（功能码25）。
功率计算基础
- 电压信号与电流信号结合，计算有功功率（MW）、无功功率（MVAR）及功率因数。
典型应用场景
- 发电厂类型：燃气轮机电站、蒸汽轮机电站、联合循环（CCPP）机组。
- 系统架构：集成于Mark VIe控制柜，与EX2100励磁系统、UR保护继电器联动。
- 故障冗余设计：在关键机组中常配置双TVB板+双VT回路，单点故障不影响监测功能。
运维要点
- 状态诊断：通过Mark VIe HMI界面监测TVB输出状态（如电压波动、负载异常）。
- 更换规范：断电操作→ 记录跳线设置 → 静电防护 → 背板插拔力度≤50N。
- 版本兼容性：硬件后缀"H2AAA"表示第二修订版，需与Mark VIe V05.xx及以上固件兼容。
