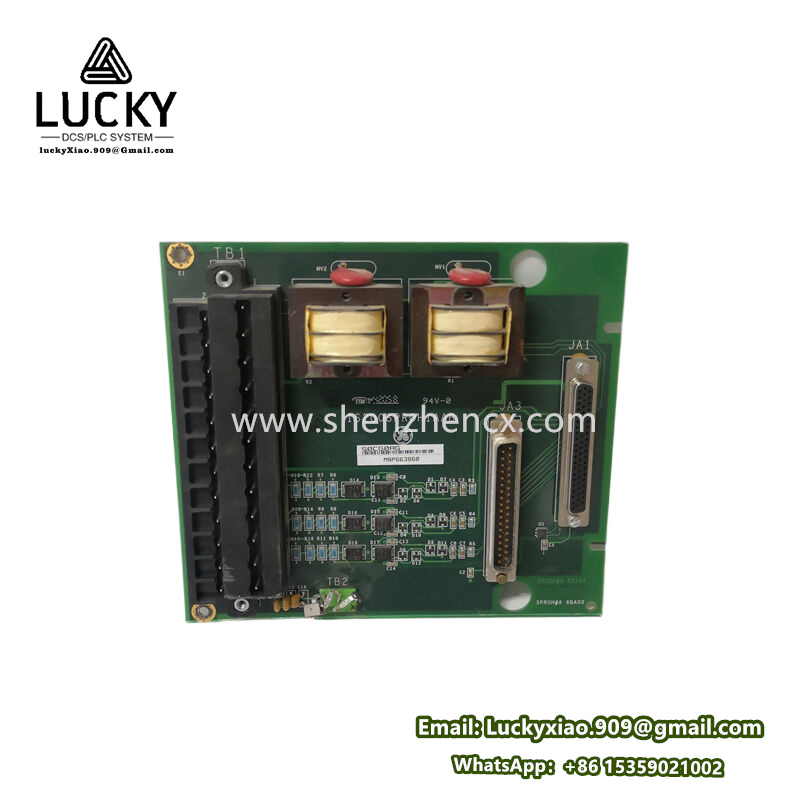

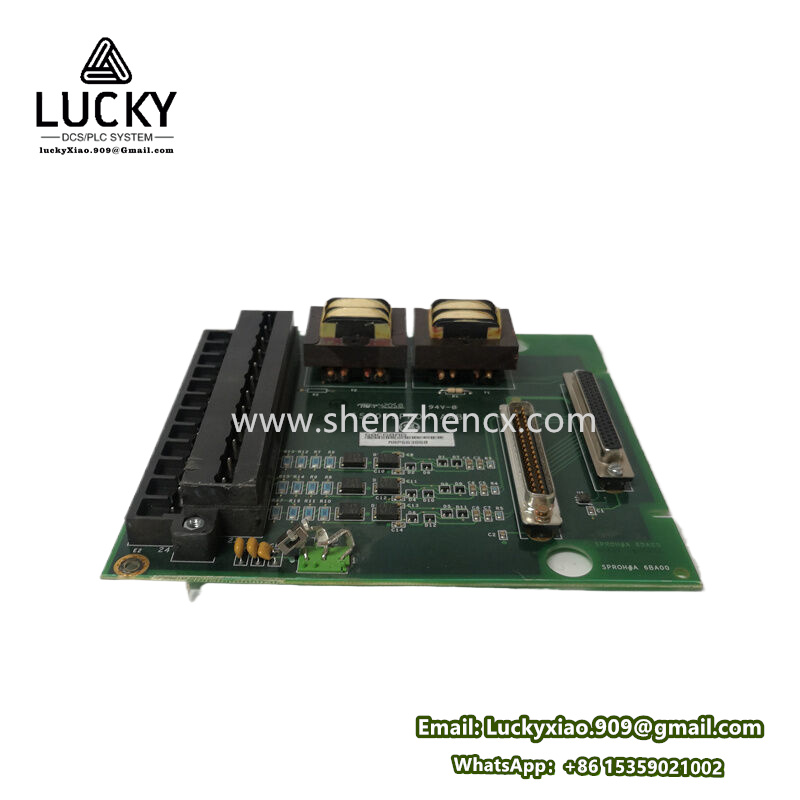

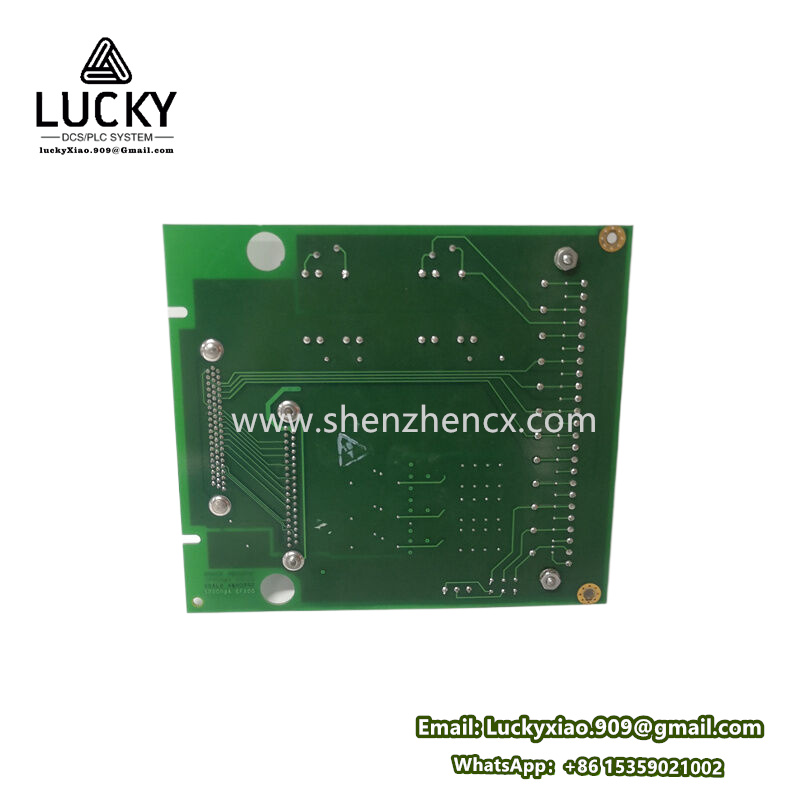

GE IS200SPROH1AAB MRP663860 Mark VI 信号调理与继电器输出模块

GE IS200SPROH1AAB MRP663860 Mark VI 信号调理与继电器输出模块

产品说明

• 产品名称： GE Mark VI 信号调理与继电器输出模块（Signal Processing & Relay Output Module）
• 型号： IS200SPROH1AAB
• 备件号： MRP663860
• 所属系列： GE Mark VI / Mark VIe Turbine Control System
• 核心功能：
  专为燃气轮机/蒸汽轮机控制系统设计，提供高速信号处理和继电器输出驱动能力。主要承担关键保护逻辑（如超速保护、火焰检测、振动保护）的最终执行级，将控制系统的逻辑信号转换为可驱动现场大功率设备（如电磁阀、电机启停）的物理开关动作。

产品参数与规格

1. I/O 通道：

   • 继电器输出（RO）： 通常提供 6 个独立、隔离的继电器输出通道（具体通道数需查手册）。
   • 触点规格：
     • 额定负载：典型值 250V AC/30VDC, 5-8A（阻性负载）
     • 触点形式：SPDT（单刀双掷），支持常开（NO）、常闭（NC）切换
     • 电气寿命：> 100,000 次操作（视负载类型）
   • 信号输入：
     • 支持 TTL/24VDC 电平逻辑信号输入（用于触发继电器动作）
     • 输入与继电器间采用光电隔离，抗干扰性强

2. 处理能力：

   • 内置高速逻辑处理器，支持毫秒级响应（典型动作时间 ≤10ms），满足保护系统快速动作需求。

3. 保护机制：

   • 继电器线圈反向电压保护
   • 触点灭弧设计（减少电火花）
   • 通道间电气隔离（防止串扰）

4. 状态指示：

   • 每个通道配备 LED 指示灯：
     • 绿色：输入信号有效（继电器吸合）
     • 红色：继电器故障或电源异常

5. 物理特性：

   • 尺寸： 单插槽宽度（符合 Mark VI 标准模块尺寸）
   • 安装： 插入 VME 背板（需配合专用端子板如 IS200TREGH）
   • 端子连接： 通过背部连接器与端子板对接，现场接线在端子板完成
   • 工作温度： -40°C 至 +70°C（工业级）

6. 兼容性：

   • 需搭配 Mark VI 控制器（如 URH、URVH） 使用，通过背板接收控制指令
   • 硬件版本 H1AAB 必须严格匹配（影响固件兼容性）

所属系列

• 系统平台： GE Mark VI / Mark VIe
• 功能系列： 保护系统输出模块
• 模件家族： SPRO 系列（Signal Processing Relay Output）
  • SP: Signal Processing
  • RO: Relay Output
  • H1AAB: 硬件版本号（关键！）

主要特征

1. 高可靠性继电器： 工业级继电器，满足燃机保护系统 SIL2/SIL3 安全等级要求。
2. 极速响应： 毫秒级动作时间，确保紧急停机（ESD）等关键指令瞬时执行。
3. 强隔离设计： 输入-输出-通道间三重隔离，抗电磁干扰（EMI）能力强。
4. 故障可视化管理： 实时 LED 状态指示，支持快速诊断。
5. 热插拔支持： 允许在线更换（需遵守安全规程）。

作用与用途

应用领域

核心场景：燃气轮机/蒸汽轮机关键保护

1. 紧急停机系统（ESD）：

   • 超速保护（Overspeed Trip）
   • 润滑油压力低跳机
   • 轴承振动高跳机
   • 排气温度高跳机

2. 燃烧安全系统（FSSS）：

   • 燃料阀快速切断（主燃料、引燃燃料）
   • 火焰检测失败保护

3. 辅助系统安全联锁：

   • 冷却水泵故障联停
   • 压缩机喘振保护动作

行业应用

• 联合循环电厂（CCPP）：燃机+汽机双重保护
• 简单循环燃气电厂：燃机核心保护
• 工业驱动型燃机（如管道增压、LNG 厂）
• 核电非安全级辅助系统（如汽轮机旁路控制）
