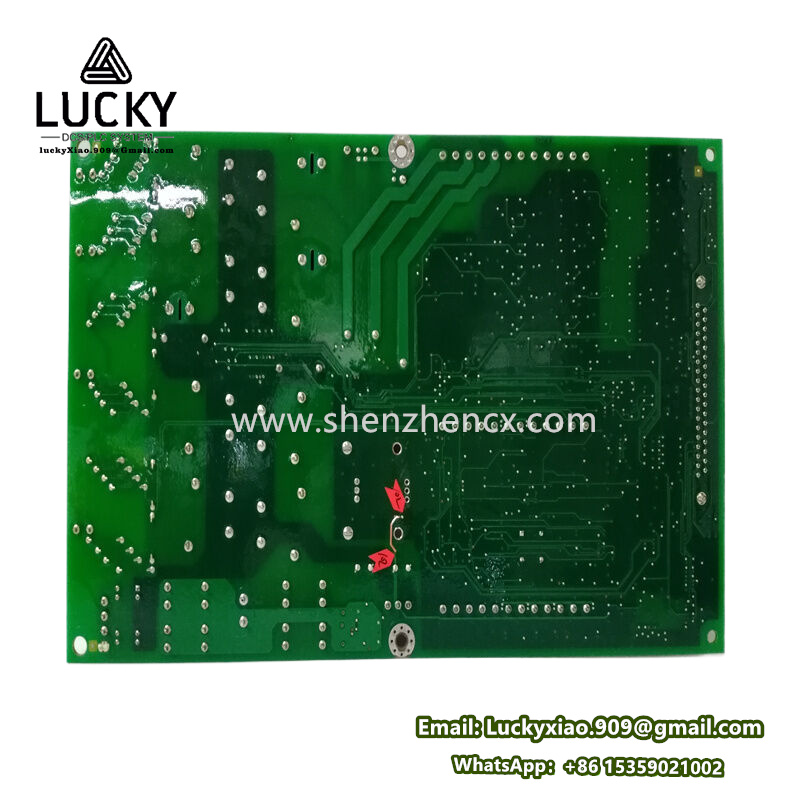

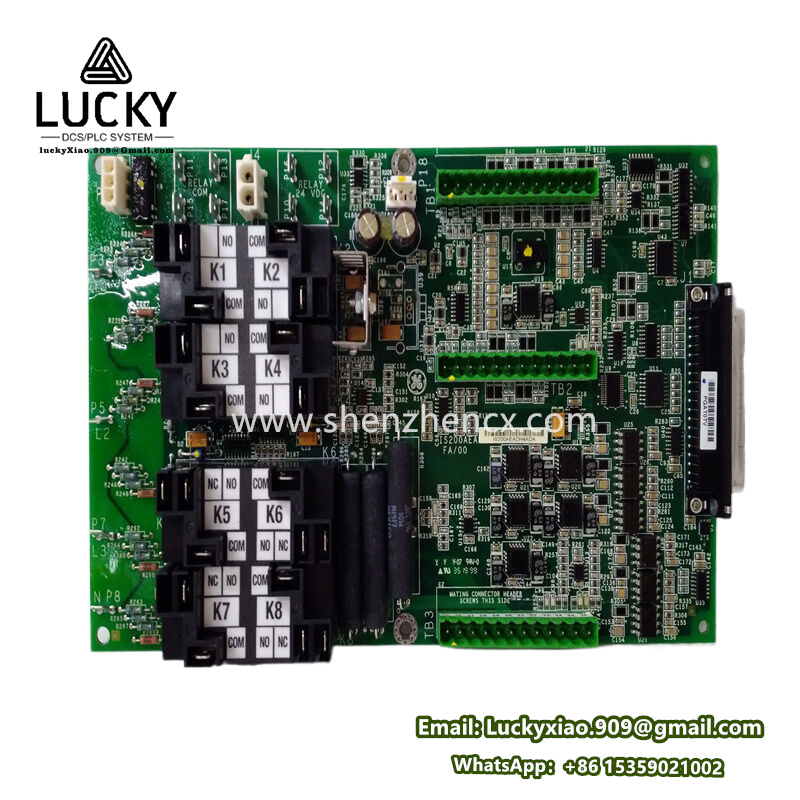

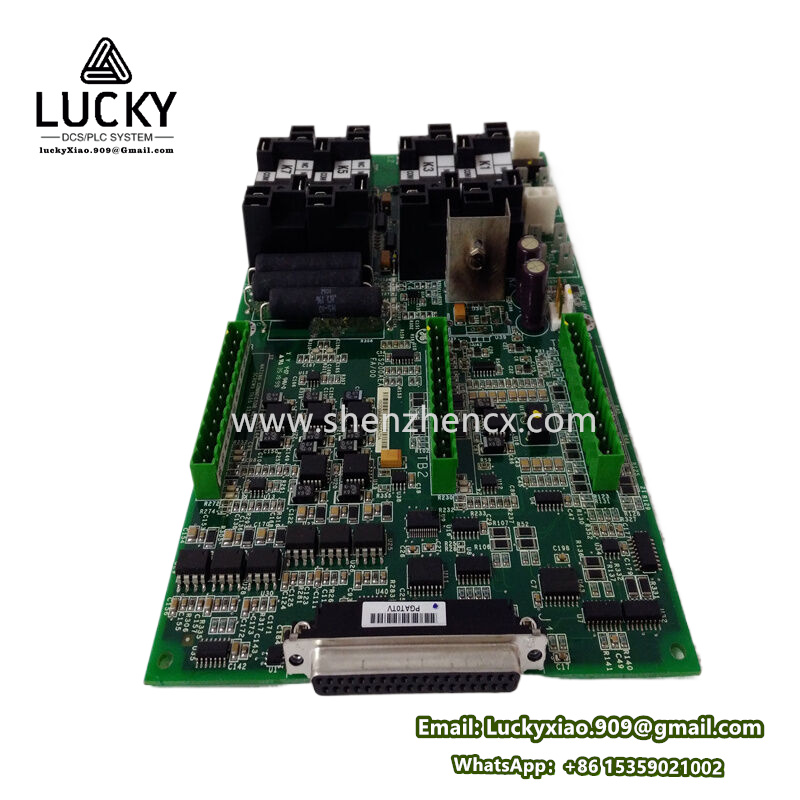

IS200AEADH4A 109W3660P001 GE Mark VI 高精度冗余模拟量输出模块

IS200AEADH4A   109W3660P001 GE Mark VI 高精度冗余模拟量输出模块

产品说明

• 产品名称： GE Mark VI 高精度冗余模拟量输出模块
• 型号： IS200AEADH4A
• 备件号： 109W3660P001
• 所属系列： GE Mark VI / Mark VIe Turbine Control System
• 核心功能：
  为燃气轮机/蒸汽轮机控制系统提供 4-20mA 高精度模拟量输出，支持通道级冗余。用于驱动现场调节型执行器（如阀门定位器、调速器、变频器），实现精确的过程控制（如燃料流量控制、蒸汽阀门开度调节）。

产品参数与规格

1. 通道配置：

   • 通道数量： 4 路独立模拟量输出
   • 冗余模式： 每通道支持 1:1 硬件冗余（需配对使用两块 AEAD 模块）
   • 输出类型： 4-20mA 电流信号（带 HART 通信支持，需模块固件及软件兼容）

2. 精度与性能：

   • 分辨率： 16 位（0.0015% 满量程）
   • 精度： ±0.05% FS（满量程，典型值 @25°C）
   • 温度漂移： ±10 ppm/°C
   • 刷新率： ≤ 10ms/通道（背板通信周期依赖）

3. 负载能力：

   • 驱动负载： 600Ω 最大（24V 供电时）
   • 短路保护： 每通道独立，自动限流
   • 开路检测： 实时监测并上报断线故障

4. 隔离与保护：

   • 通道间隔离： 1500V AC 电气隔离
   • 背板隔离： 光电隔离（控制系统与现场侧）
   • 反极性保护： 现场接线容错设计

5. 通信接口：

   • 背板协议： VME 总线（与 Mark VI 控制器通信）
   • HART 支持： 可通过专用端子板（如 IS200TBAI）传输 HART 数字信号

6. 状态指示：

   • 每通道 双LED 指示灯：
     • 绿色：通道激活、输出正常
     • 红色：通道故障、通信中断、电源异常

7. 物理规格：

   • 尺寸： 单插槽宽度（标准 Mark VI 模块）
   • 安装： 插入 VME 机架（需配套 端子板 IS200TBAI）
   • 工作温度： -40°C 至 +70°C
   • 湿度： 5% 至 95% 非凝露

所属系列

• 系统平台： GE Mark VI / Mark VIe
• 功能系列： 模拟量输出模块 (AO)
• 模件家族： AEAD 系列（Advanced Analog Output）
  • AEA: Advanced Analog
  • D: Output (Destination)
  • H4A: 硬件版本（冗余增强版）

主要特征

1. 冗余容错： 支持通道级“热备”切换，单模块故障时自动由冗余模块接管输出（需软件组态）。
2. 军工级精度： 16 位 DAC 实现 0.05% 精度，满足燃机苛刻控制要求（如燃料阀微调）。
3. HART 集成： 通过端子板透传 HART 协议，实现阀门诊断/校准（需 HART 型变送器）。
4. 强抗干扰： 通道隔离 + 屏蔽设计，抵御电厂强电磁环境。
5. 实时诊断： 毫秒级故障检测（开路、短路、超温），通过 LED 和 ToolboxST 告警。

作用与用途

应用领域

核心场景：燃气轮机/蒸汽轮机关键控制回路

1. 燃料控制系统：

   • 燃气流量调节阀控制（主燃料/稀释气）
   • 液体燃料油阀定位

2. 空气质量控制：

   • 进气导叶（IGV）开度调节
   • 压缩机喘放阀（Blow-off Valve）控制

3. 蒸汽系统：

   • 主蒸汽阀（MSV）/再热蒸汽阀（RSV）开度控制
   • 汽轮机旁路阀（BPV）压力调节

4. 辅助系统：

   • 润滑油冷却器三通阀
   • 氢冷发电机密封油调节

行业覆盖

• 大型联合循环电厂（CCPP）
• 简单循环调峰电厂
• 化工/钢铁厂自备电站
• 海上平台发电机组

关键技术注解

1. 冗余机制：

   • 冗余模块需插在同一机架或扩展机架
   • 通过 ToolboxST 软件配置“冗余对”（如 Ch1 与冗余模块 Ch1 配对）
   • 主模块故障时，备用模块 50ms 内无缝接管输出

2. HART 支持：

   • 需使用 HART 型端子板 IS200TBAIH（后缀 H 表示 HART）
   • 信号叠加需在端子板完成，模块仅提供通路

3. 校准要求：

   • 模块自带 软件校准功能（通过 ToolboxST）
   • 无需硬件电位器调整，减少现场维护量
