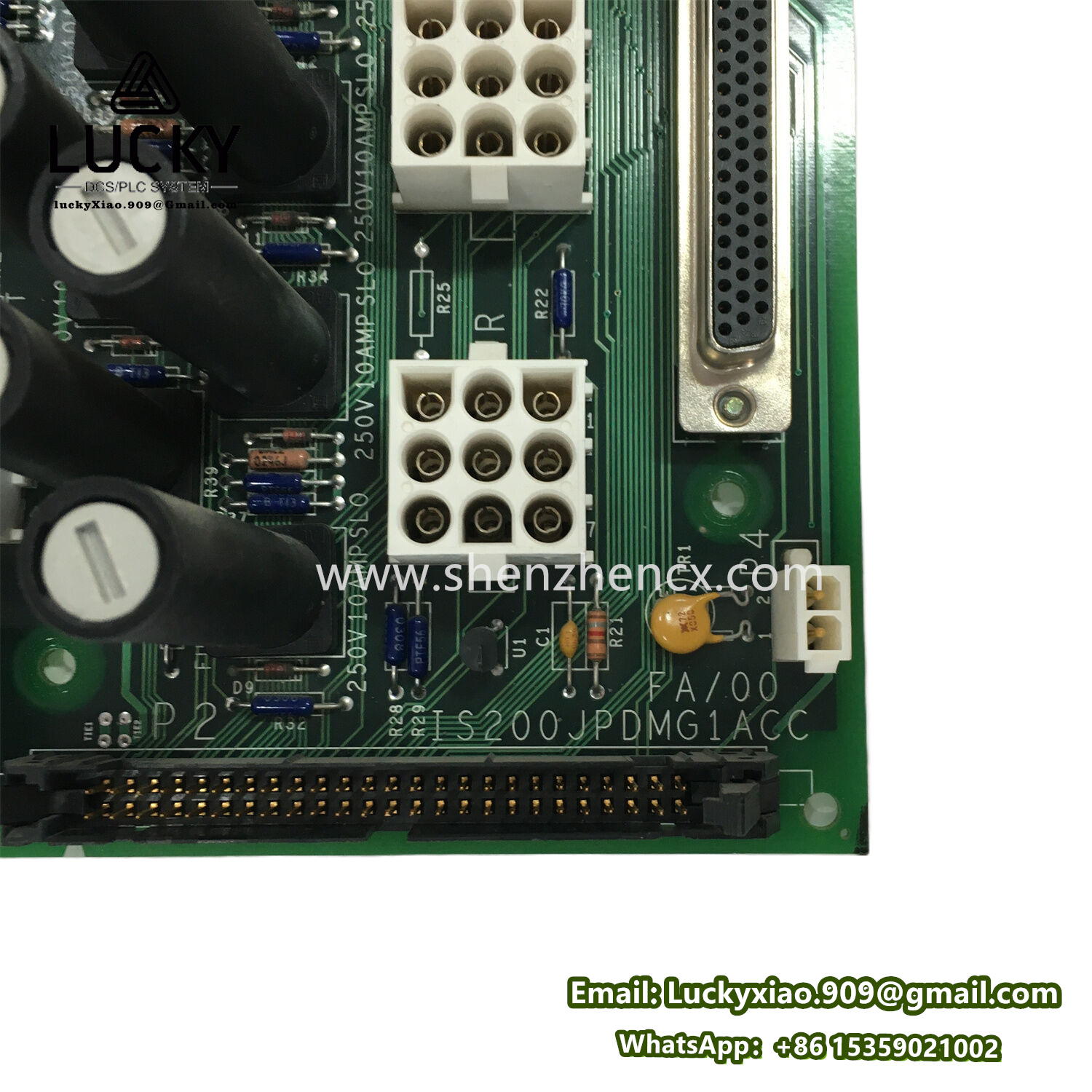

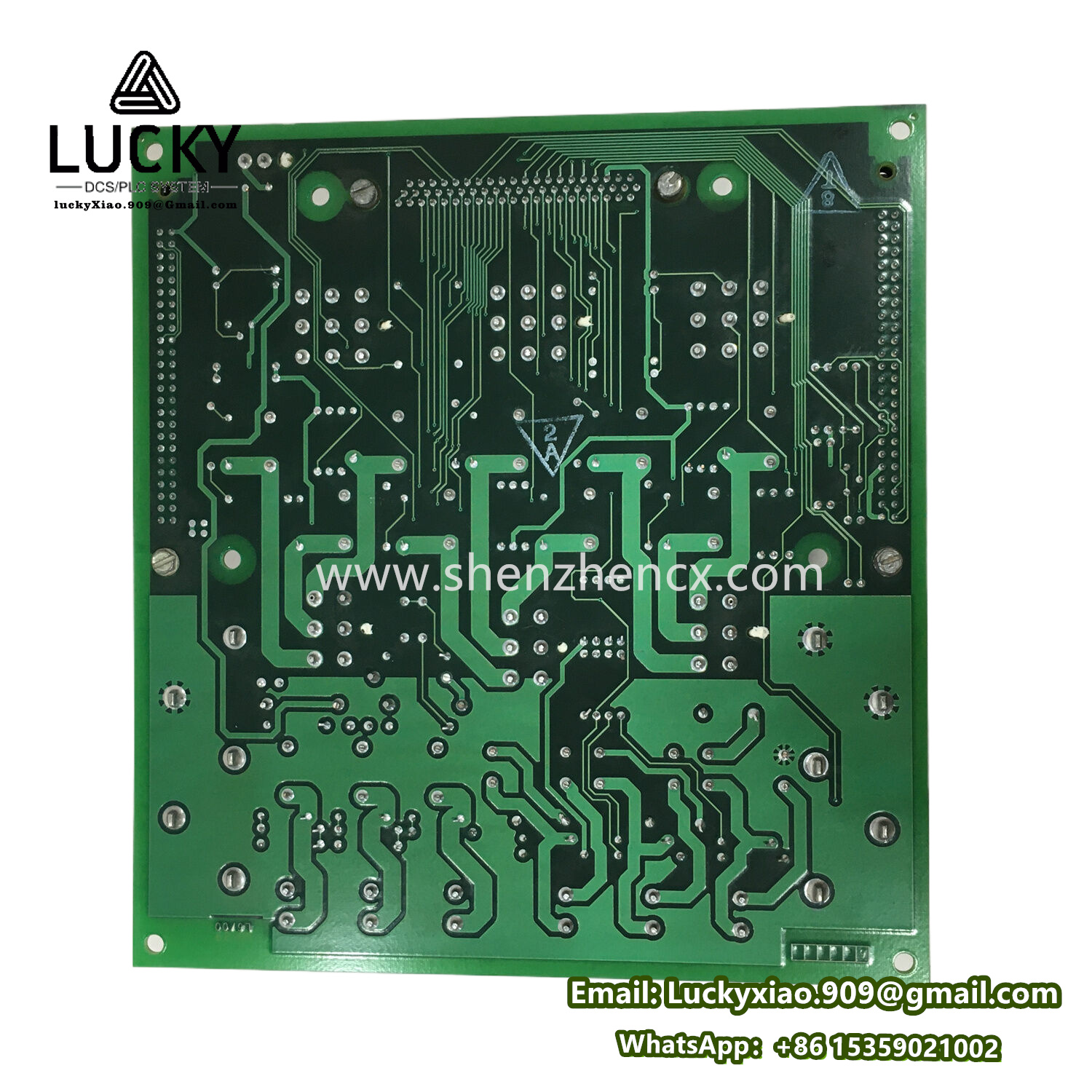

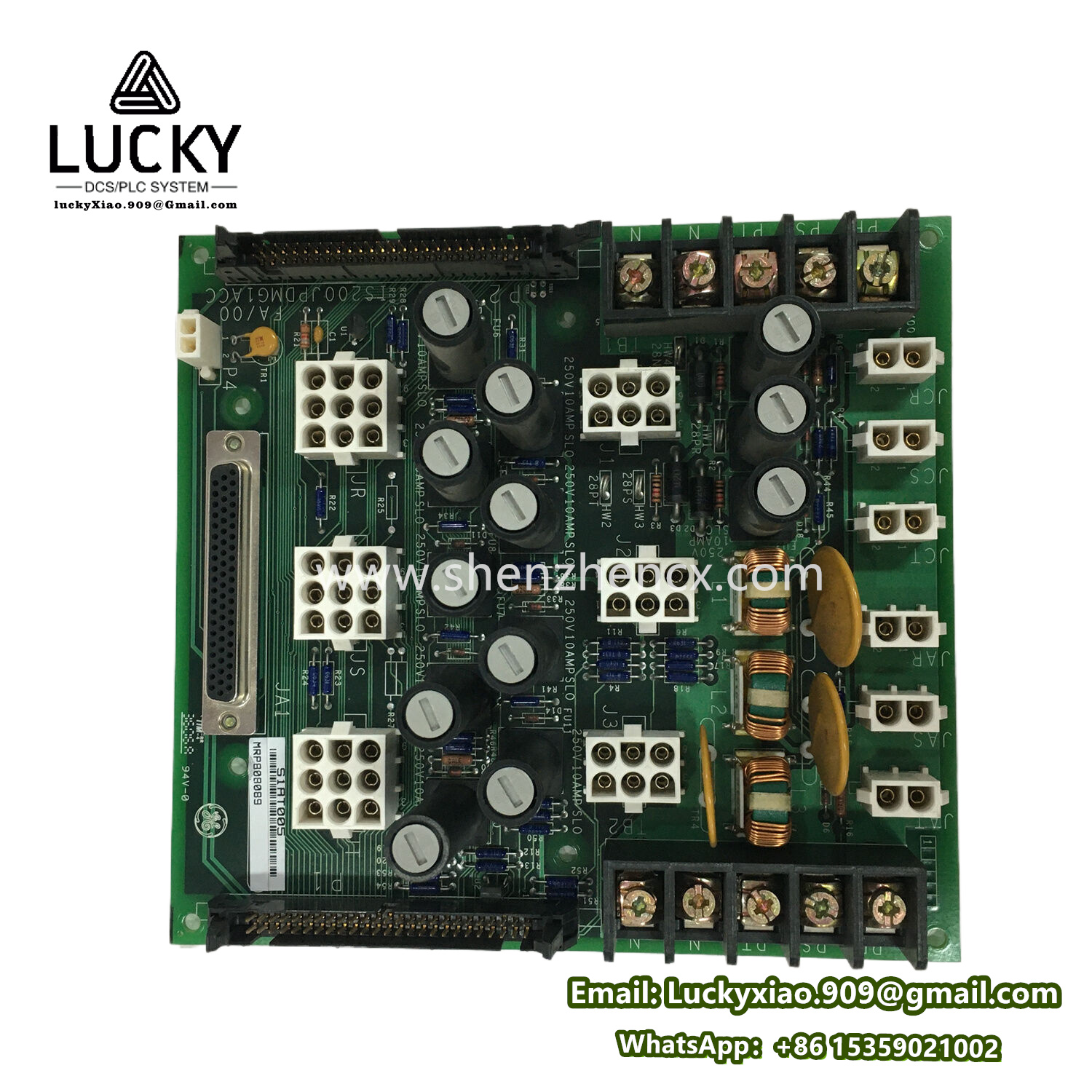

IS200JPDMG1ACC S1AT005 GE Mark VIe 增强型电源分配模块

IS200JPDMG1ACC S1AT005 GE Mark VIe 增强型电源分配模块

产品说明

• 产品名称： GE Mark VIe 增强型电源分配模块 (Power Distribution Module)
• 型号: IS200JPDMG1ACC
• 备件号: S1AT005
• 所属系列: GE Mark VIe Turbine Control System
• 核心功能:
  为 Mark VIe 控制机架提供 冗余电源输入切换 和 多路隔离直流输出分配，是系统供电架构的核心枢纽。确保控制器、I/O 模件在电源故障时无缝切换，维持控制系统连续运行。

产品参数与规格

电源输入

电源输出

关键性能

• 总输出功率： 600W (峰值)
• 效率： >90% @ 满载
• MTBF： >250,000 小时 (IEC 61709)
• 工作温度： -40°C 至 +85°C (强制风冷下)
• 防护等级： IP20 (机架内安装)

所属系列

• 系统平台: GE Mark VIe
• 功能系列: 电源分配系统 (PDS)
• 模件家族: JPDMG 系列
  • JP: 电源管理 (Junction Power)
  • DM: 分配模块 (Distribution Module)
  • G1ACC: 硬件版本 (支持 AC/DC 宽压输入)

核心特征

1. 双源无扰切换： 主/备交流或直流输入自动切换，确保控制系统 0 中断运行。
2. 故障隔离设计： 输出通道独立短路保护，单路故障不影响其他模件供电。
3. 实时诊断总线： 通过 ICM 通信模件上传电压/电流/温度状态至 DCS。
4. 热插拔维护： 支持在线更换（需启用冗余电源路径）。
5. 宽适应性电源： 兼容 85-264V AC / 120-370V DC 输入，适应全球电网波动。

作用与用途

应用领域

核心场景：发电机组控制系统供电

1. 燃机控制柜 (TMR 配置)：

   • 为三重冗余控制器 (URH, URVH) 分配隔离电源
   • 驱动 SPEEDTRONIC 保护模块的 ±15VDC 精密电源

2. 蒸汽轮机 DEH 系统：

   • 液压伺服阀的 +24VDC 驱动电源
   • 转速传感器供电回路

3. 电厂辅网控制：

   • 给水泵变频器控制电源
   • 烟气脱硫 (FGD) PLC 机架供电

行业覆盖

• 燃气/燃煤/核电厂 主控系统
• 海上钻井平台 发电机组控制
• 压缩空气储能 (CAES) 透平控制
• 大型工业驱动 (如液化天然气压缩机)

系统连接拓扑

graph LR  A[主电源 120VAC] --> JPDMG[JPDMG模块]
  B[备用电源 240VAC] --> JPDMG
  JPDMG --> C[控制器机架]
  JPDMG --> D[I/O端子柜]
  JPDMG --> E[通信网关]
  JPDMG --> F[远程扩展机架]
  JPDMG --状态监测--> G[ICM通信模块]

关键技术注解

1. 切换逻辑：

   • 主电源电压 < 80V AC 时 自动切备用
   • 主电源恢复后 需手动复位 才能切回（防反复震荡）

2. 安全机制：

   • OVP/UVP/OCP/OTP 四重保护 (过压/欠压/过流/过温)
   • 故障事件记录在 非易失存储器 中（通过 ToolboxST 读取）

3. 热插拔操作：

   • 更换前必须启用 备用电源路径
   • 拔出时触发 EFD (设备拔出检测) 信号通知控制器
