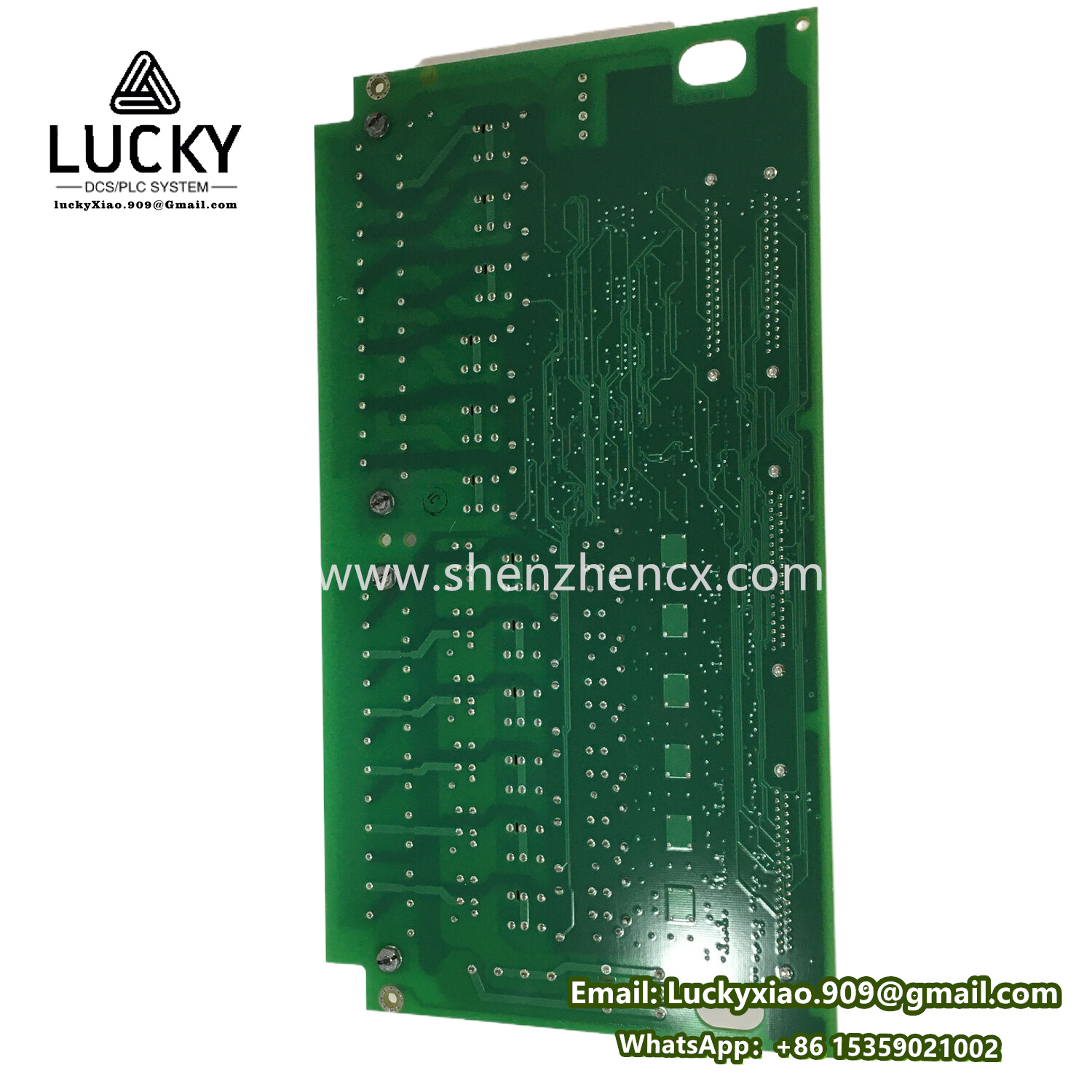

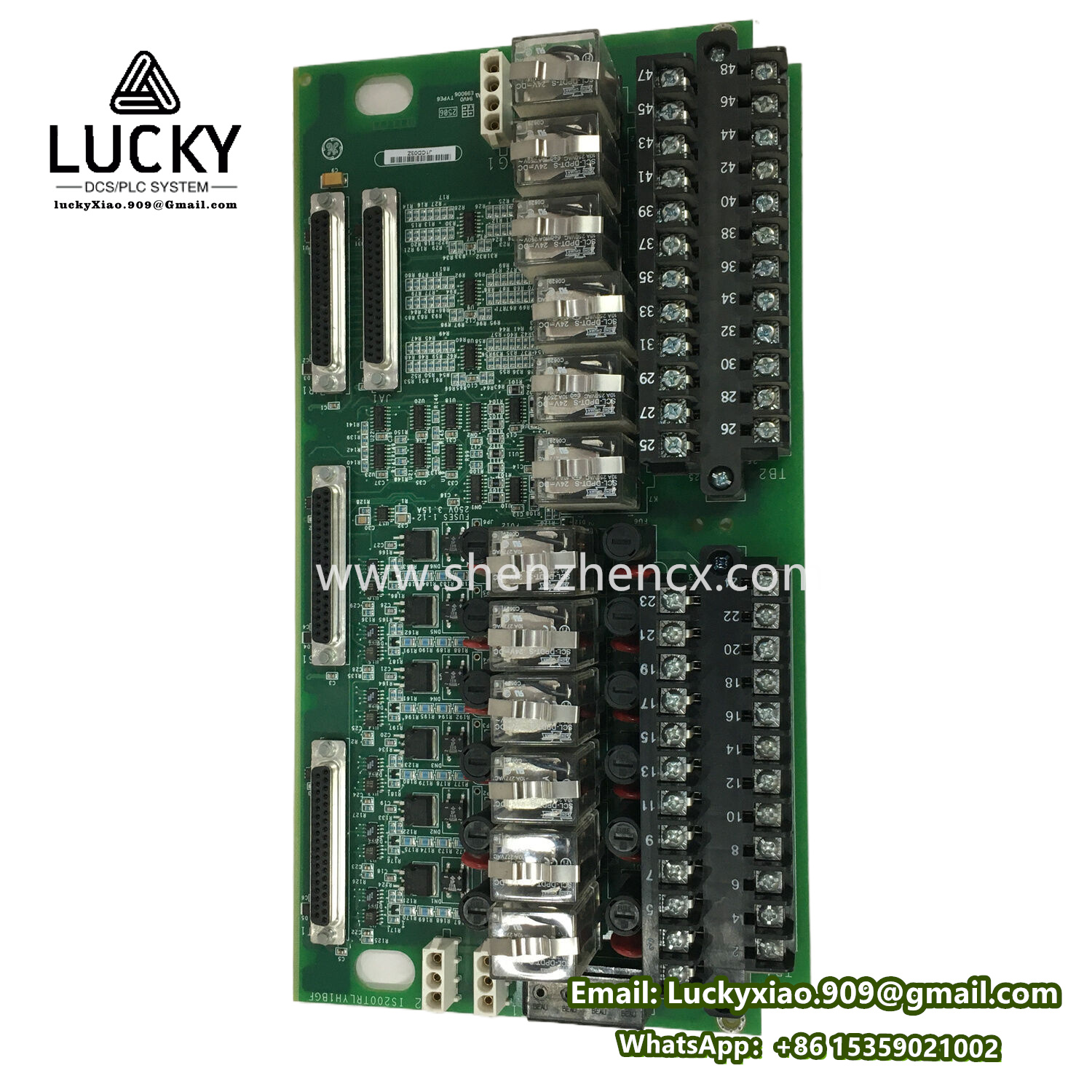

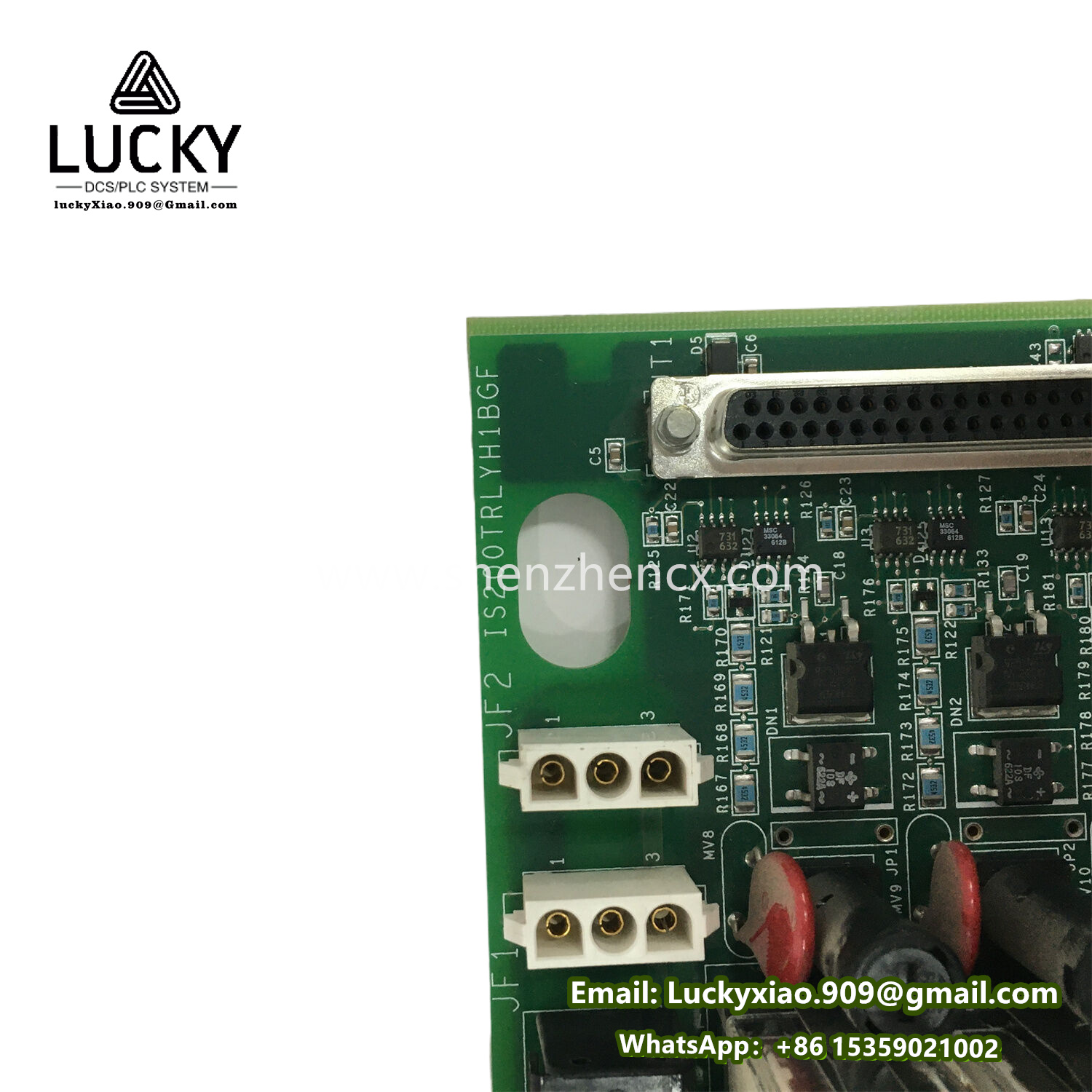

GE IS200TRLYH1BGF Mark VIe 三重化冗余继电器输出模块

GE IS200TRLYH1BGF Mark VIe 三重化冗余继电器输出模块

产品说明

• 产品名称： GE Mark VIe 三重化冗余继电器输出模块
• 型号: IS200TRLYH1BGF
• 备件号： 通常在标牌标注（如 531X302DAPG01）
• 所属系列: GE Mark VIe / Speedtronic 安全控制系统
• 核心功能：
  作为 TMR 架构的最终执行层，接收三个独立控制器的表决结果（2-out-of-3），驱动关键停机设备（如燃料阀、主断路器），实现 SIL3 级安全联锁。

产品参数与规格

通道配置

冗余与表决

• 输入信号： 3 路独立 TTL 电平（来自 URH/URVH 控制器）
• 表决机制： 硬件实现 2oo3 逻辑（两路同意即动作）
• 失效安全： 任一控制器故障自动屏蔽，不影响表决

诊断与保护

物理特性

• 工作温度： -40°C 至 +70°C
• 湿度： 5~95% 非凝露
• 安装方式： 插入 VME 背板（需专用端子板 IS200TREGH）
• MTBF： > 150,000 小时（IEC 61709）

所属系列

• 系统平台： Mark VIe
• 安全等级： SIL3（IEC 61508）
• 模件家族： TRLY 系列（Triplicated Relay）
  • TRLY: 三重化继电器
  • H1BGF: 硬件版本（支持高速背板通信）

核心特征

1. 三重化硬件表决： 物理隔离的三套继电器线圈，杜绝共因故障。
2. 故障导向安全： 断电时触点强制跳至安全位置（常开/常闭可组态）。
3. 毫秒级动作： 12ms 响应满足燃机紧急停机（ESD）要求。
4. 在线诊断： 实时监测触点粘连、线圈故障，避免隐性失效。
5. 无仲裁切换： 控制器故障后剩余两路仍可完成 1oo2 表决。

作用与用途

应用领域

关键场景

1. 燃机保护系统：

   • 超速保护（Overspeed Trip）
   • 排气温度高跳机（Exhaust Thermocouple Failure）
   • 燃烧室压力波动跳机（Combustion Dynamics）

2. 蒸汽轮机安全：

   • 轴向位移保护（Thrust Bearing Trip）
   • 凝汽器真空低跳机

3. 辅机联锁：

   • 润滑油压力低联启备用泵失败后的设备停机
   • 氢冷发电机密封油系统故障跳闸

行业覆盖

• 联合循环电厂（CCPP） 燃机岛
• 核电站常规岛 汽轮机保护
• 海上浮式LNG电站
• 高炉煤气发电机组

系统架构图解

graph TB
  C1[控制器#1] -->|TTL| TRLY[TRLYH1BGF]  C2[控制器#2] -->|TTL| TRLY
  C3[控制器#3] -->|TTL| TRLY
  TRLY -->|2oo3 表决| RLY1[通道1继电器]  TRLY -->|2oo3 表决| RLY2[通道2继电器]  RLY1 --> SOL[燃料速关阀]  RLY2 --> GCB[发电机断路器]

关键技术注解

1. 冗余电源需求：

   • 需 双路24VDC 供电（PS1/PS2）
   • 任一电源失效不影响触点状态

2. 触点配置规则：

   • 常开（NO）： 用于停机指令（通电闭合触发动作）
   • 常闭（NC）： 用于安全回路监测（断线检测）

3. 维护模式：

   • 通过 ToolboxST 软件强制触点置位测试
   • 测试期间自动屏蔽故障报告
