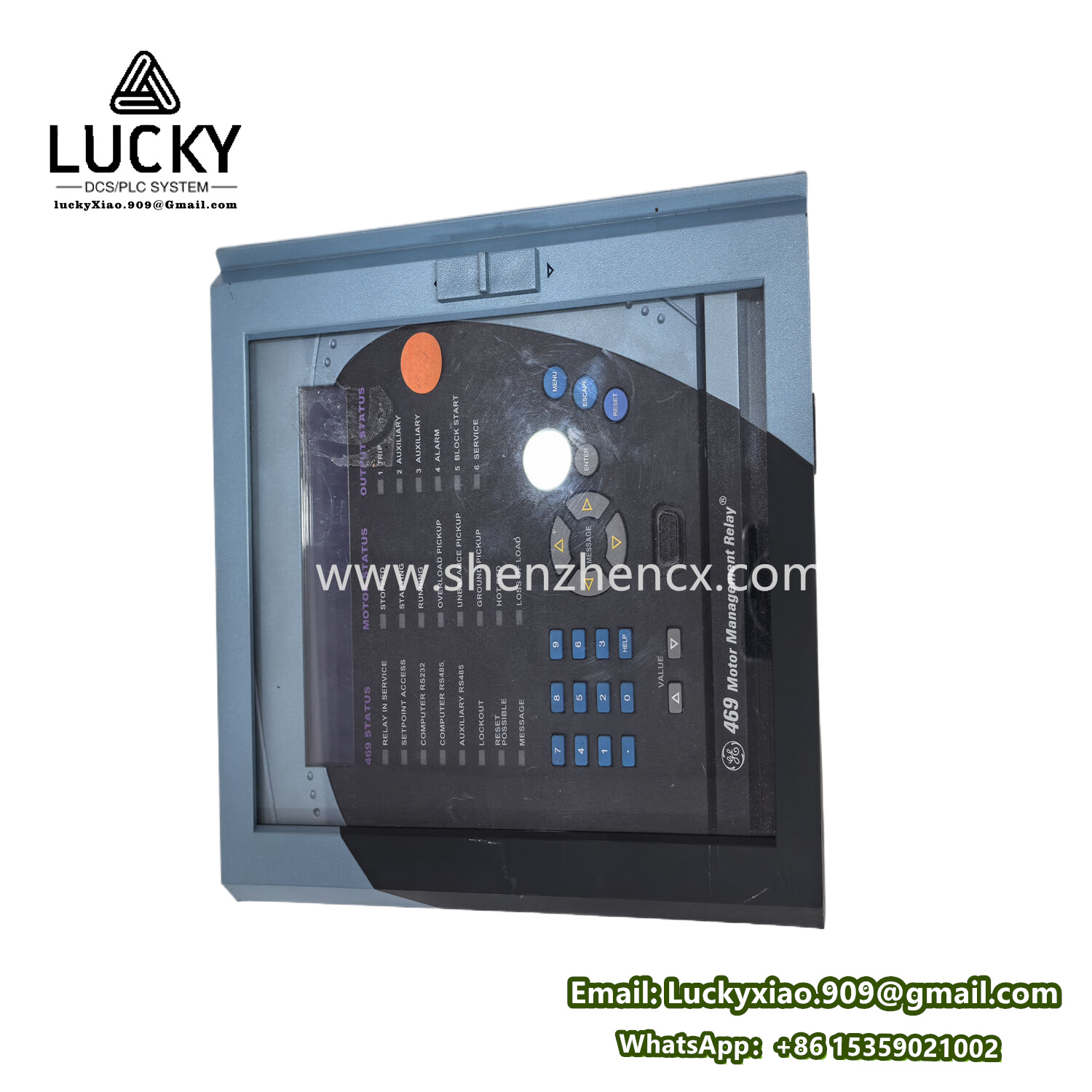

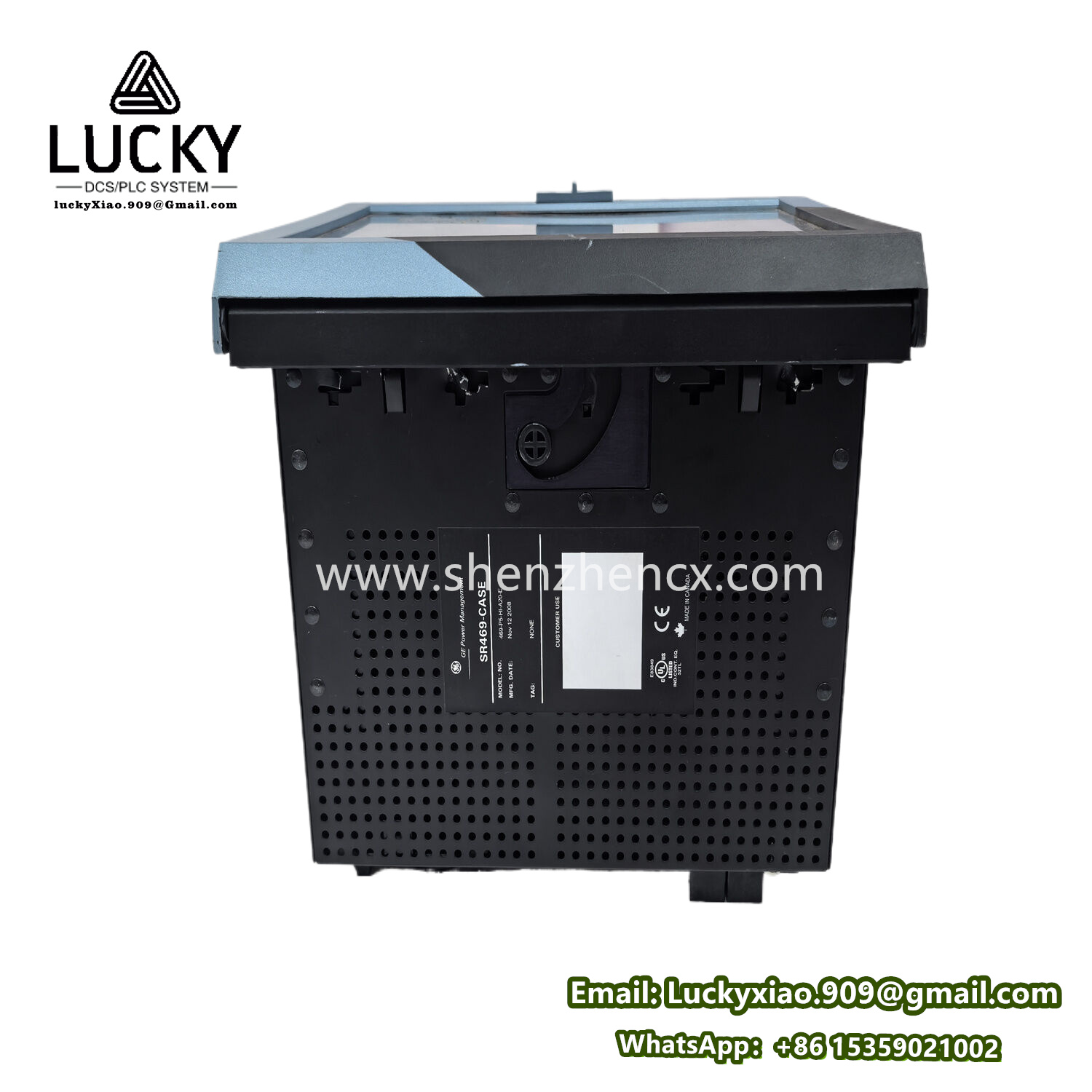

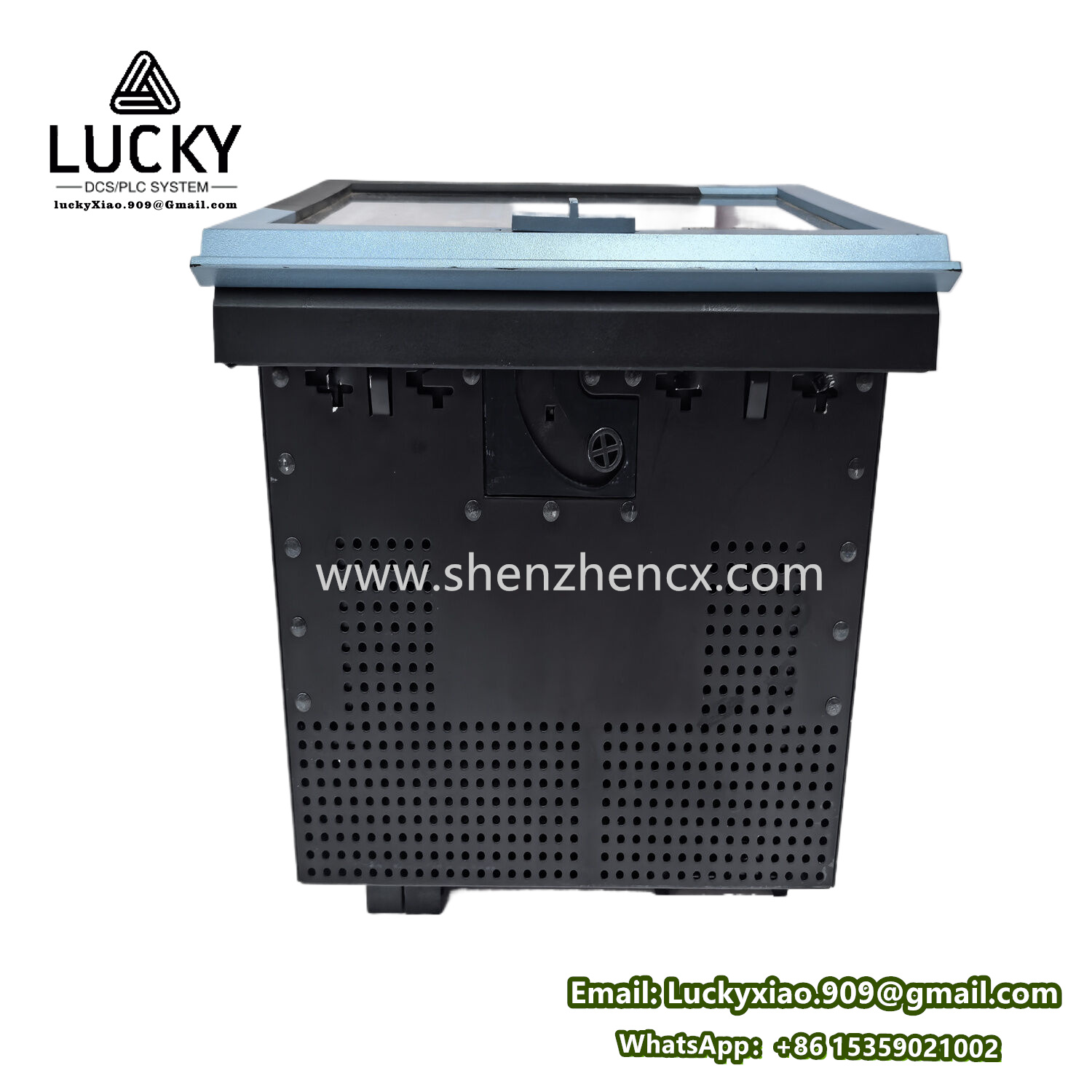

GE SR469-P5-H-A20-T 多功能电机保护继电器

GE SR469-P5-H-A20-T 多功能电机保护继电器

1. 产品说明 (Product Description) * GE SR469-P5-H-A20-T 是一款先进的、基于微处理器的多功能电机管理继电器。 * 它集成了全面的电动机保护功能（防止损坏）、先进的监控能力（提供运行状态）、诊断工具（故障排查）和控制功能（启停、顺序控制）于一个紧凑的设备中。 * 该型号属于 SR469 系列中的特定配置，后缀 P5-H-A20-T 定义了其额定电流范围、电源、通信选项、输入输出配置等具体规格。 * 核心目标：最大限度地提高电机运行时间、防止设备损坏、优化维护计划、提升系统可靠性，并提供详细的运行数据以提高工厂效率。

2. 产品参数 (Product Parameters) - 基于 SR469 系列通用参数及型号后缀解读 * 电机额定电流范围 (P5)： P5 后缀通常表示该继电器的持续电流输入范围为 0.5A 至 5.0A AC RMS @ 1A 或 5A 次级 (对应 CT 次级电流)。这使其适用于中等功率的电机。 * 电源电压 (H)： H 后缀通常代表宽范围交流/直流供电。常见规格如：24 - 240V AC/DC (具体范围需查手册，但“H”通常覆盖常用工业电源)。 * 通信选项 (A)： A 是通信模块的代号。A20 具体指代一种组合： * 模块类型 (A)： 通常指带有串行通信端口(RS485) 的模块。 * 选项 (20)： 20 常见指支持 Modbus RTU 协议。(重要：确认是否包含其他协议如 Profibus-DP 或其他 GE 协议，需查具体手册或订购代码解析)。 * 输入/输出配置 (T)： T 后缀通常表示一套标准或特定的 I/O 配置： * 输入： 通常包含 3-6 个可编程固态 (SS) 或机电 (EM) 数字量输入 (用于状态信号、远程命令等)。 * 输出： 通常包含： * 4-6 个可编程继电器输出 (C/O 或 Form C) - 用于跳闸、报警、启动/备用、状态指示等。负载能力通常为 5A @ 250V AC。 * 1 个可编程故障安全继电器输出 (FSR) - 用于关键跳闸或失电安全状态指示（即使在继电器失电时也能动作）。 * 可选： 模拟量输出 (4-20mA) - T 配置是否包含需查证手册，有些“T”配置有，有些没有。 * 保护功能参数： (核心保护功能参数是系列通配，设定值可调) * 过载热容保护 (基于IEC/NEMA 曲线，RTD 输入支持)。 * 堵转/启动超时保护。 * 短路保护 (瞬时、定时限)。 * 相不平衡/负序保护。 * 接地故障保护 (瞬时、定时限，需零序CT)。 * 欠压/过压保护。 * 欠功率/逆功率保护。 * 多次启动/启动间隔保护。 * 温度保护 (需PT100 RTD)。 * 失载保护。 * tE 时间保护 (适用于增安型Ex e电机)。 * 测量参数： 三相电流 (Ia, Ib, Ic, In)，平均电流，接地电流，三相电压 (Va, Vb, Vc, Vab, Vbc, Vca)，频率，功率 (kW, kVAR, kVA, PF)，电能 (kWh, kVARh)，热容量 (θ)，运行时间，启动次数，启动时间等。

3. 产品规格 (Product Specifications) - 系列通用及物理特性 * 标准： 符合 IEC 60255, UL 508, CSA C22.2 No. 14, CE Mark 等。 * 环境： * 工作温度： -40°C 至 +70°C (-40°F 至 +158°F)。 * 存储温度： -40°C 至 +85°C。 * 湿度： 5% 至 95% RH (无凝露)。 * 抗震动/冲击： 符合 IEC 60255-21 标准。 * 电气隔离： * 输入/输出/电源/通信之间均有高度隔离 (典型值 2.5kV AC)。 * 物理尺寸 (典型)： 符合标准模块化尺寸（具体取决于安装方式 - 面板开孔或DIN导轨）。 * 面板开孔尺寸 (H x W x D): 约 138.2 x 138.2 x 165.5 mm (5.44 x 5.44 x 6.52 in) - 此为SR469通用尺寸，具体深度的微小差异取决于I/O模块。 * 重量： 约 1.8 kg (4 lbs)。 * 显示: 大型背光 LCD 显示屏，用于状态、测量值、事件记录、故障信息、配置等。 * 接口: 前面板按键编程，RS485 通信端口（由 A20 定义），可选 USB 或以太网（需额外模块，非 A20 包含）。 * 数据记录： 事件记录 (带时间戳)，波形捕捉 (故障录波)，运行统计数据。

4. 系列 (Series) * GE Multilin SR469 系列: 这是 GE (现归属于 Emerson 的 GE Grid Solutions 或 GE 遗留工业自动化业务) 的高端、多功能电机保护和管理继电器家族。 * 系列特点： * 提供从 P1 (超低范围) 到 P9 (超高范围) 的多种电流额定值，覆盖从小型到超大型电机。 * 灵活的模块化设计：主机保护单元 + 可选的通信模块 (Axx) + 可选的 I/O 模块 (Ixx) + 可选的显示模块。 * 极其丰富的保护、监控、诊断和控制功能。 * 高精度测量和强大的数据记录能力（事件、波形、统计）。 * 多种通信选项支持集成到 DCS、SCADA 或 PLC 系统。 * 坚固耐用，适用于严苛工业环境。

5. 特征 (Features) * 全面的电机保护： 集成了数十种先进保护功能，防止所有常见电机故障模式。 * 先进的电机管理： 热模型(RTD集成)、启动监控、运行统计、电能计量、事件记录、故障录波，助力预测性维护和能效管理。 * 直观的人机界面： 大尺寸背光LCD，菜单驱动，易于配置、操作和故障诊断。 * 强大的诊断能力： 详细的事件记录（带原因标识）、高分辨率故障录波（捕捉故障瞬间电气波形）、运行历史记录。 * 灵活的输入/输出： 多路可编程数字输入/输出和继电器输出，满足复杂的控制逻辑需求。 * 通信集成： 通过 A20 (Modbus RTU) 轻松集成到上位系统。 * 模块化设计： 便于升级和维护（如添加通信或I/O模块）。 * 高可靠性： 工业级设计，宽温度范围，强抗干扰能力。 * 安全隔离： 内置故障安全继电器 (FSR)。 * 符合国际标准： 满足全球主要安全和性能标准。

6. 作用 (Function) * 核心保护者： 持续监测电机电流、电压、温度等参数，在检测到可能导致损坏的异常工况（如过载、短路、缺相、堵转、接地故障、过热、不平衡等）时，迅速发出跳闸命令切断电源，保护电机和供电系统。 * 智能监视器： 实时测量和显示电机运行参数（电流、电压、功率、功率因数、电能、频率、热容量等），提供电机运行状态全景视图。 * 诊断专家： 记录事件顺序、捕获故障波形、统计运行数据，帮助工程师快速定位故障根本原因，优化维护策略。 * 控制中心： 提供可编程逻辑控制功能，处理启停命令、联锁、备用切换等控制逻辑，并可输出状态信号和报警。
