产品详情

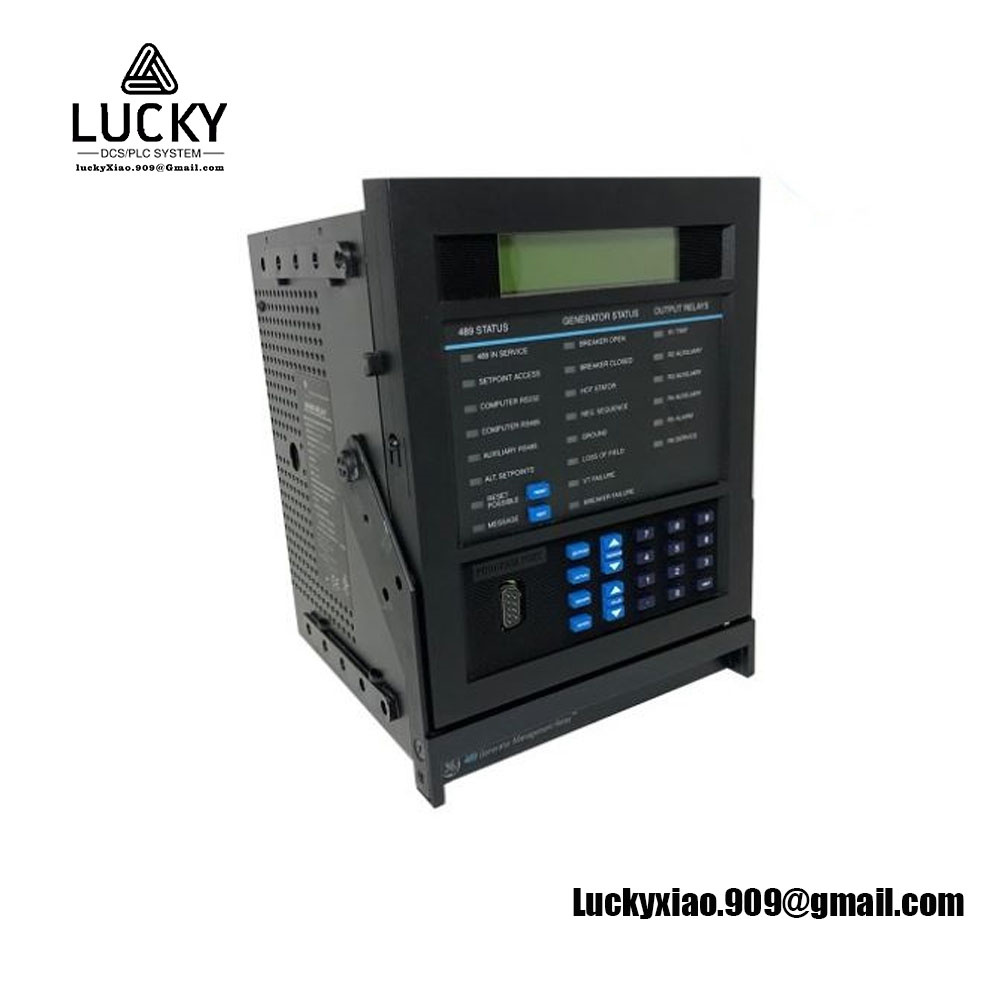

GE SR489-P5-LO-A20-E 多功能发电机保护继电器
产品说明
SR489-P5-LO-A20-E 是一款 多功能发电机保护继电器，专为中大型同步发电机设计。集成全面的电气保护、高精度监测、故障录波及控制功能，确保发电系统安全稳定运行。后缀 P5-LO-A20-E 定义了其量程、电源、通信及增强功能配置。
核心参数与规格（表格汇总）
1. 关键参数表
| 类别 | 参数说明 |
|---|---|
| 型号代码 | SR489-P5-LO-A20-E |
| 额定电流 | 5A AC（持续），对应CT次级电流范围 0.1–5A |
| 额定电压 | 相电压：10–150V AC，线电压：10–300V AC（支持690V系统） |
| 电源输入 | LO：125V DC 或 100–130V AC（宽范围可选） |
| 通信接口 | A20：RS485串口，支持 Modbus RTU 协议 |
| I/O配置 | E：增强型I/O模块 – 8DI + 6RO + 2FO + 2AO（具体见I/O表） |
| 保护功能 | 过流、差动、逆功率、低频、过压、失磁、定子接地等（详见保护表） |
| 测量精度 | 电流/电压：±0.5%，功率：±1%，频率：±0.01Hz |
| 工作温度 | -40°C 至 +70°C |
| 标准认证 | IEEE C37.90, IEC 60255, UL 1053, CE |
2. 保护功能表
| 保护类型 | 功能描述 |
|---|---|
| 差动保护 (87G) | 高灵敏比率制动差动，防止内部短路故障 |
| 逆功率 (32) | 检测发电机吸收功率（反送电），保护原动机 |
| 过流 (51V/51) | 电压约束过流、定时限/反时限过流 |
| 定子接地 (64G) | 100%定子接地保护（3次谐波/注入式） |
| 失磁 (40) | 阻抗圆特性检测励磁丢失 |
| 过压/欠压 (59/27) | 保护绝缘与稳定运行 |
| 低频/过频 (81) | 防止电网频率异常损坏设备 |
| 失步 (78) | 检测发电机与电网失步振荡 |
3. I/O配置表（E模块）
| 类型 | 数量 | 规格描述 |
|---|---|---|
| 数字输入 (DI) | 8 | 可编程干接点输入（24–250V DC/AC） |
| 继电器输出 (RO) | 6 | 可编程C/O触点，5A @ 250V AC（用于报警、跳闸、控制） |
| 故障安全输出 (FO) | 2 | 失电动作触点（跳闸关键信号） |
| 模拟量输出 (AO) | 2 | 4–20mA DC，可映射电流/功率等参数 |
系列与特征
系列
- GE Multilin 60系列：工业级保护继电器家族，涵盖发电机（SR489）、电动机（SR469）、馈线（SR750）等专用型号。
- SR489子系列：聚焦发电机保护，支持燃机、水轮机、柴油机组等应用。
核心特征
- 全范围发电机保护 – 涵盖电气/机械故障的20+种保护算法。
- 自适应保护逻辑 – 支持启停、并网/孤岛模式自动切换定值组。
- 高级监测与诊断 –
- 实时量测：V,I,f,P,Q,cosφ,THD 等50+参数
- 故障录波：128周波波形捕捉（采样率1kHz）
- 事件记录：带时标的1000条SOE日志
- 双通信冗余 –
A20支持Modbus RTU，可选冗余以太网模块扩展。 - 人性化界面 – 5.7英寸彩色触摸屏，一键故障分析报告生成。
作用与用途
| 角色 | 功能实现 |
|---|---|
| 安全卫士 | 毫秒级切除短路、接地故障，避免发电机烧毁 |
| 系统稳定器 | 抑制失步振荡、频率崩溃，保障电网稳定性 |
| 数据中枢 | 提供电能质量分析、故障录波、运行统计，支撑预测性维护 |
| 控制终端 | 通过I/O执行自动同步、断路器控制、负荷分配等逻辑 |
应用领域
| 行业 | 典型应用场景 |
|---|---|
| 电力能源 | 火电厂/核电厂汽轮发电机、水电站水轮发电机、燃气轮机 |
| 工业驱动 | 大型压缩机组（石化）、高炉鼓风机（冶金）的同步驱动电机 |
| 离网系统 | 船舶电站、海岛微网、矿山自备电厂 |
| 可再生能源 | 生物质发电、垃圾焚烧发电机组 |
| 关键设施 | 医院/数据中心备用柴油发电机组 |
选型注释
- 后缀解析：
P5=5A额定电流 →LO=125VDC电源 →A20=Modbus RTU →E=增强I/O模块 关键优势：
100%定子接地保护（注入式64G）+ 失磁保护自适应整定 + 双带宽差动（高/低速故障兼顾）
