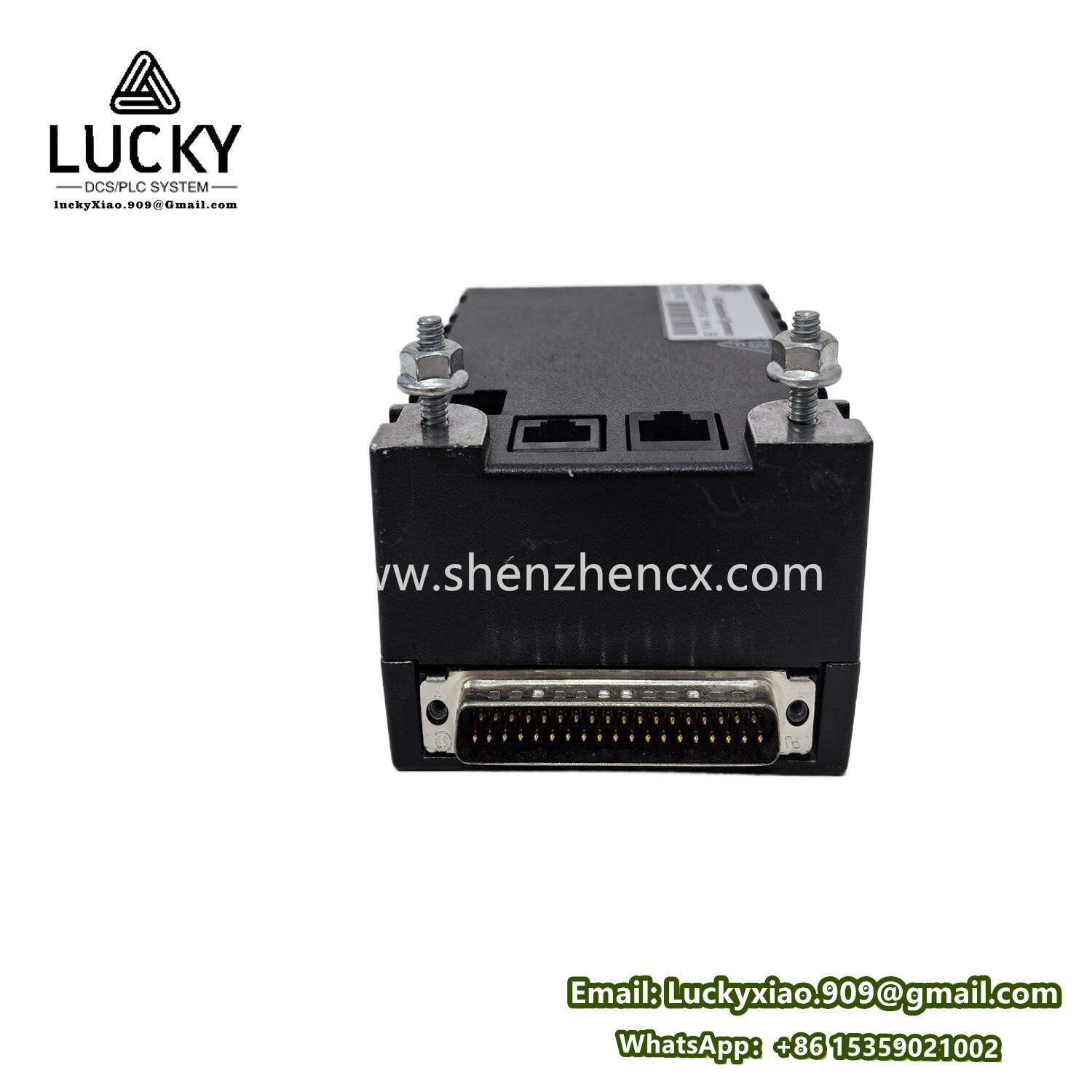

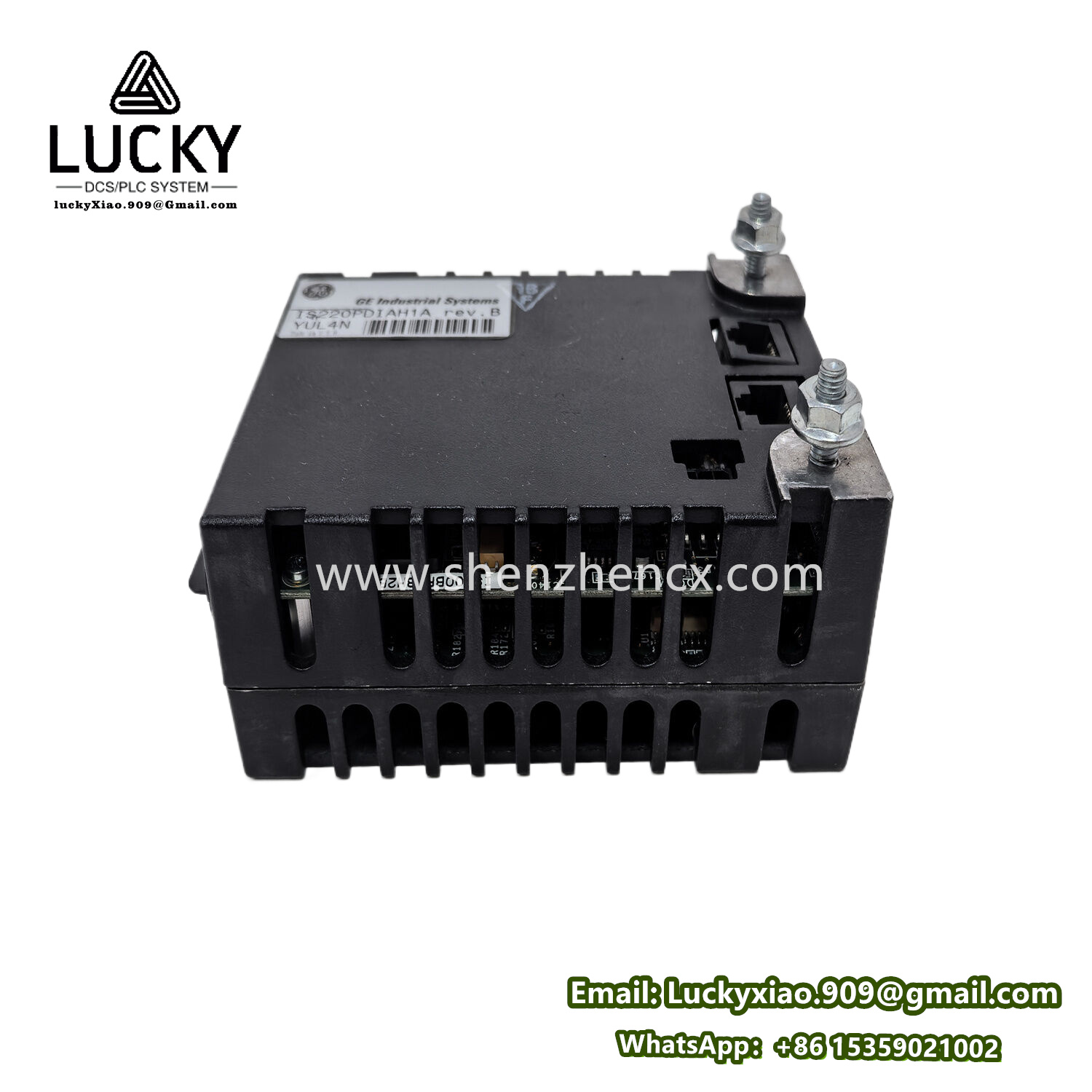

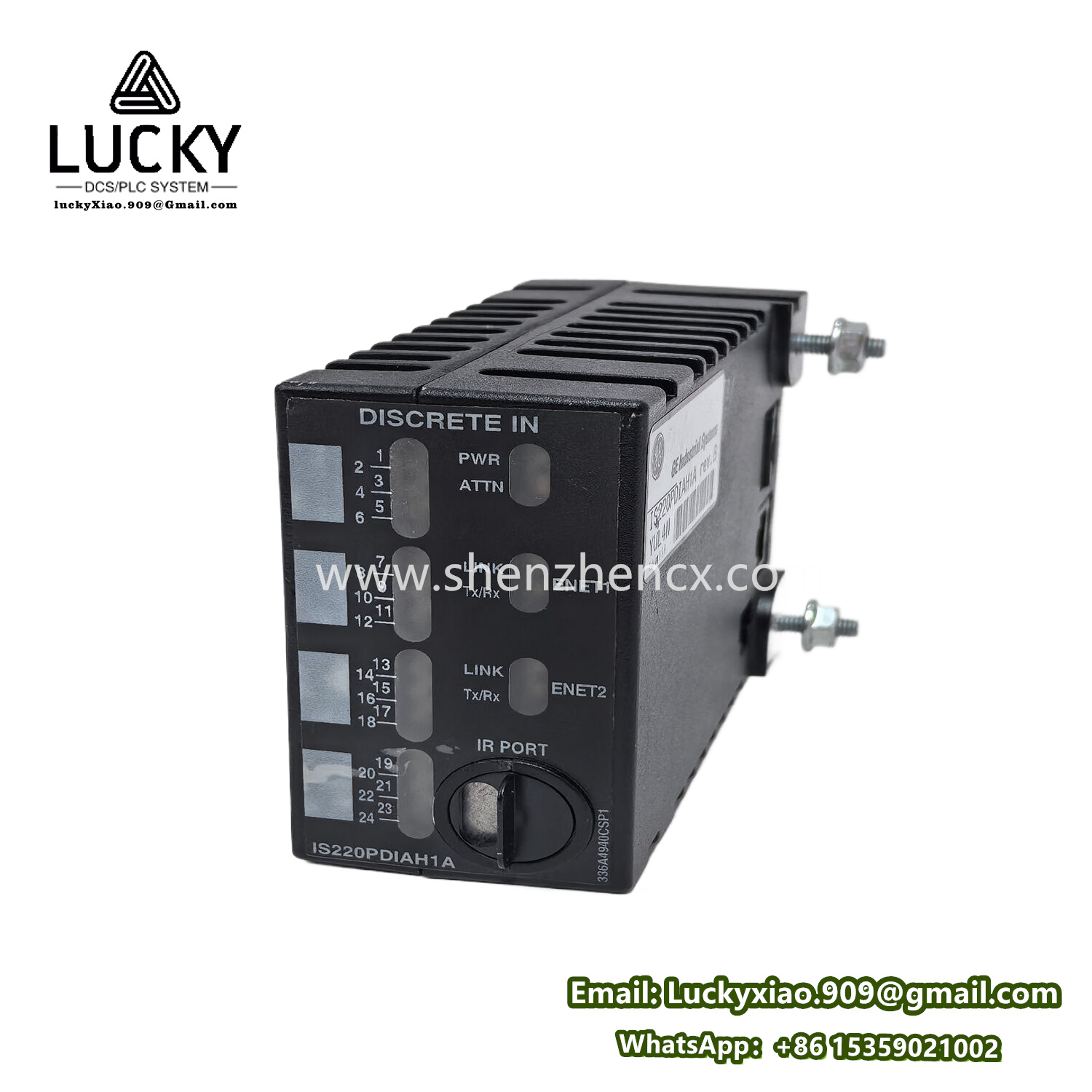

IS220PDIAH1A 是 GE Mark VIe 燃气轮机/蒸汽轮机控制系统 中的 分布式控制器模块。作为I/O扩展处理器,专用于高速、高可靠性工业控制场景,实现对传感器信号的实时采集、逻辑运算及执行指令输出。
类别 | 参数说明 |
---|---|
型号 | IS220PDIAH1A |
产品线 | Mark VIe Speedtronic 系列 (EX2100衍生平台) |
功能定位 | PDIA = Process Data Interface Assembly (过程数据接口组件) |
处理器 | PowerPC架构,主频 ≥400 MHz |
内存 | 128 MB DDR SDRAM + 64 MB Flash |
通信协议 | IICONIS 总线 (专用工业以太网协议),支持菊花链/星型拓扑 |
I/O处理能力 | 可管理 64路 模拟/数字I/O点 (需配合端子板) |
电源输入 | 24 V DC (±10%),典型功耗 12W |
工作温度 | -40°C 至 +70°C (工业宽温级) |
认证等级 | IEC 61508 SIL 3 (安全完整性等级),符合核电/高危场景 |
接口类型 | 数量 | 信号规格 |
---|---|---|
以太网端口 | 2 | 10/100 Mbps (IICONIS总线冗余通信) |
串行通信口 | 1 | RS232/485 (用于调试或连接第三方设备) |
高速I/O总线 | 1 | RSTi接口 (连接I/O端子板,如:IS200/IS215系列) |
状态指示灯 | 8+ | 电源/运行/故障/通信状态指示 |
属性 | 规格值 |
---|---|
尺寸 (W×H×D) | 128 × 149 × 55 mm (标准3U模块) |
安装方式 | DIN导轨或面板螺钉固定 |
防护等级 | IP20 (需安装于控制柜内) |
抗震动 | 5–17 Hz: 3.5mm振幅;17–200 Hz: 1g加速度 (IEC 60068-2-6) |
EMC抗扰度 | 符合IEC 61000-4-2/3/4/5/6 (ESD/辐射/浪涌4级) |
功能角色 | 应用描述 |
---|---|
信号采集中枢 | 连接温度/压力/振动传感器,将原始信号转换为数字量供主控制器处理 |
高速逻辑执行器 | 运行燃机保护算法(超速、熄火、喘振),触发紧急停机(ESD) |
数据预处理节点 | 对原始信号滤波、标度变换、报警判断,减轻主控制器负荷 |
通信网关 | 通过RS485/MODBUS集成第三方仪表(如烟气分析仪) |
行业 | 典型应用场景 |
---|---|
电力能源 | 燃气轮机发电厂 (简单循环/联合循环)、蒸汽轮机控制、风电变流器管理 |
油气工业 | 压缩机站驱动控制、管道泵机组监护、海上平台发电 |
船舶动力 | 舰用燃气轮机推进控制、辅机管理系统 |
工业制造 | 大型旋转机械(压缩机/鼓风机)的防喘振控制 |
核电站 | 非安全级控制系统(BOP设备监控) |
关联组件 | 兼容型号示例 |
---|---|
主控制器 | IS200ERPGH1A (Mark VIe主CPU) |
I/O端子板 | IS220PSTAT1A (状态监测)、IS215VCMIH2B (模拟量输入) |
软件工具 | ToolboxST™ (组态编程)、Cimplicity™ (HMI开发) |
