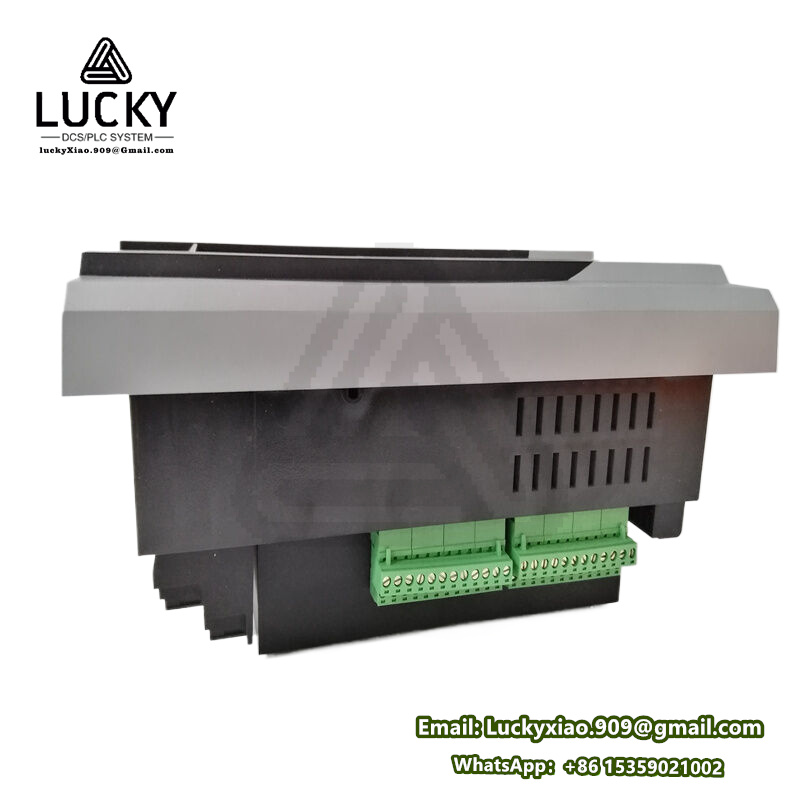

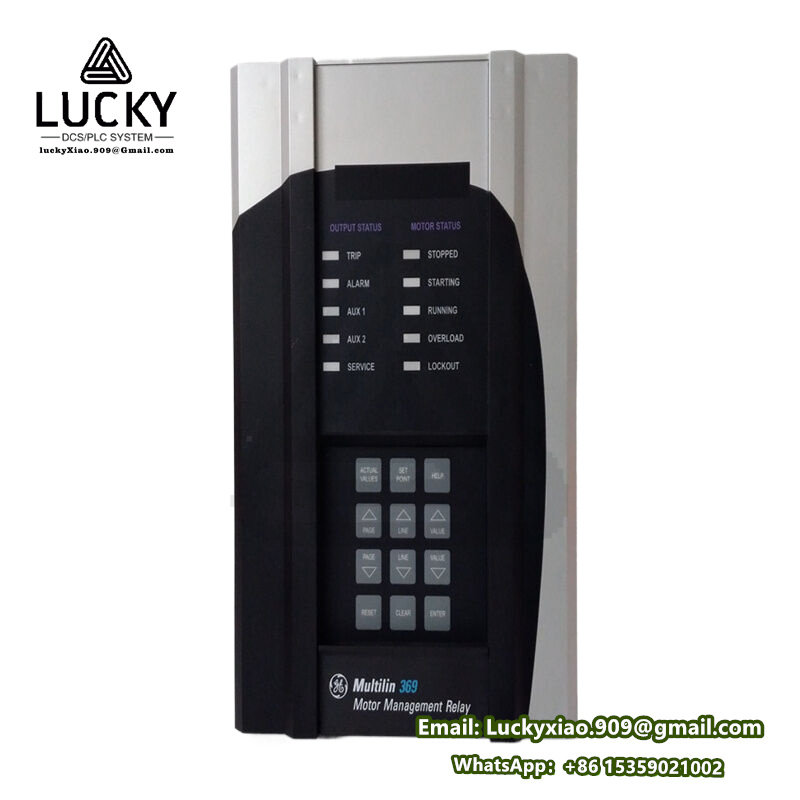

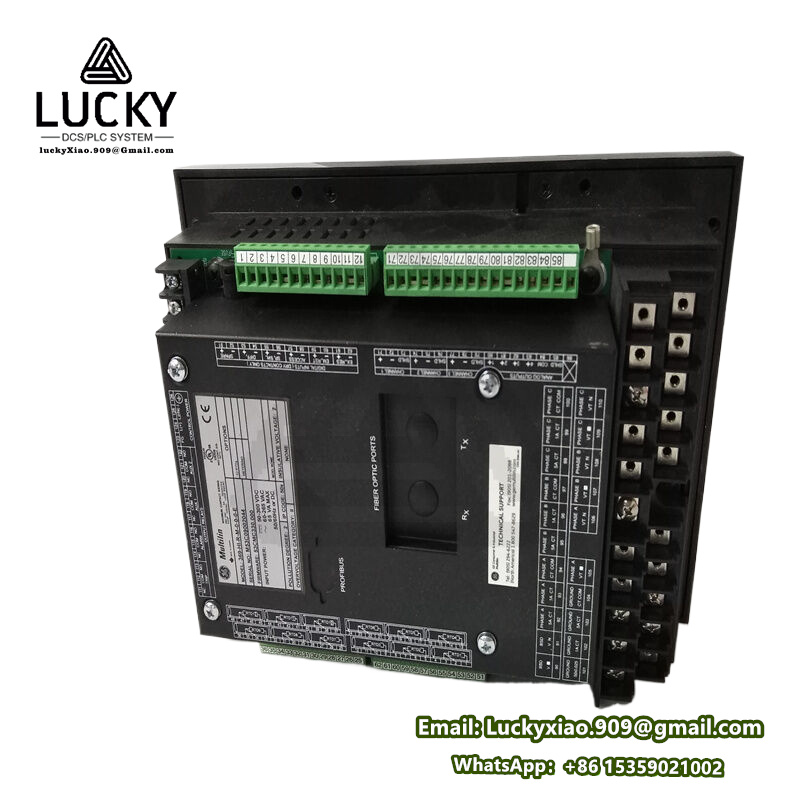

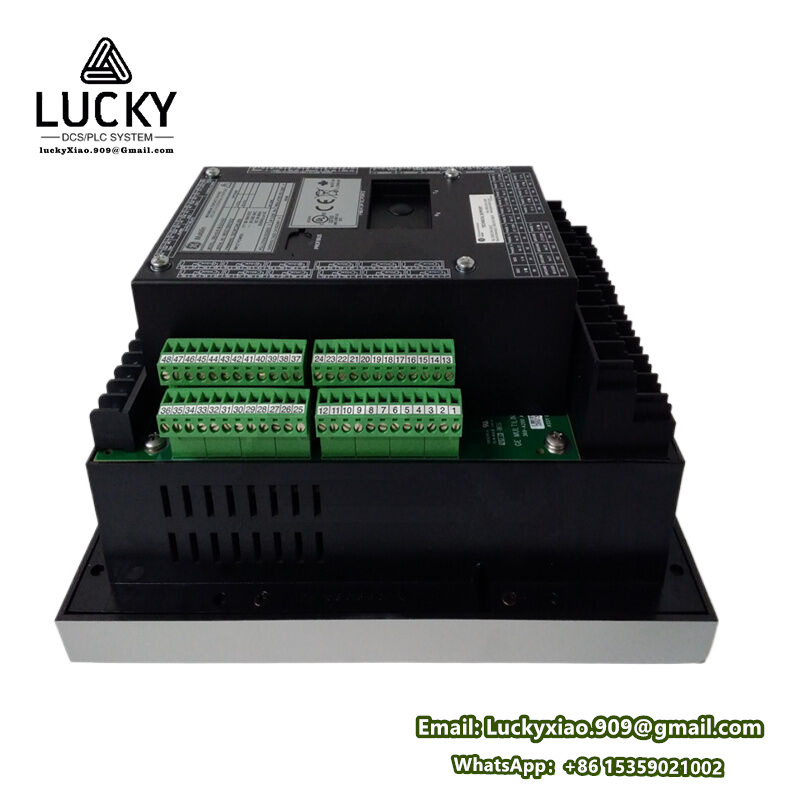

GE Multilin 369 系列 369-HI-R-0-0-0-0-E 电机保护继电器
- 品牌：GE
- 型号：369-HI-R-0-0-0-0-E
- 发货时间：3-5天
- 质保：365天
- 联系人：肖小姐
- 电话：15359021002（VX同号）
- WhatsApp：+86 15359021002
- Skype：+86 15359021002
- 邮箱：luckyxiao.909@gmail.com
- 外贸官网：www.shenzhencx.com
-
产品详情
GE Multilin 369 系列 369-HI-R-0-0-0-0-E 电机保护继电器
产品说明
369-HI-R-0-0-0-0-E 是 GE Multilin 369 系列中的 高性能智能电机保护继电器，专为 中高压三相异步/同步电动机 设计。集成全面的电气保护、诊断控制与能效监测功能，后缀代码定义其量程、通信及配置选项（HI=高电流输入，R=Modbus通信，E=增强型）。
核心参数与规格（表格汇总）
1. 基础参数表
| 类别 | 参数说明 |
|---|---|
| 型号 | 369-HI-R-0-0-0-0-E |
| 电流输入 | HI 版本：直接接入 1–100A AC（无需CT，内置罗氏线圈） |
| 额定电压 | 24–240V AC/DC（宽电源范围） |
| 通信接口 | R = RS485 Modbus RTU（标配），可选以太网（需扩展模块） |
| I/O配置 | E = 增强型：6DI + 3RO + 2AO（默认） |
| 保护功能 | 过载、堵转、不平衡、接地故障、欠压、相序反转、热模型（RTD集成）等 |
| 测量精度 | 电流：±1%，电压：±0.5%，功率：±1.5% |
| 工作温度 | -40°C 至 +70°C |
| 防护等级 | IP40（面板安装） |
| 标准认证 | UL 508, IEC 60947, CE, Class I Div 2 |
2. 保护功能表
| 保护类型 | 功能描述 |
|---|---|
| 热过载 (49) | 基于IEC 60551热模型，支持冷/热态曲线校正 |
| 堵转 (50) | 高设定值速断（0.1s响应） |
| 电流不平衡 (46) | >15%不平衡度告警/跳闸，防绕组过热 |
| 接地故障 (50G/51G) | 零序CT或矢量和法检测（1–10A可调） |
| 欠压 (27) | 电压跌落保护（可设延时） |
| 启动超时 (48) | 监测加速过程异常 |
| 相序反转 (47) | 防止电机反转损坏负载 |
| 外部故障联锁 | 通过DI接入机械保护信号（如轴承温度） |
3. I/O配置表（E版本）
| 类型 | 数量 | 规格描述 |
|---|---|---|
| 数字输入 (DI) | 6 | 干接点/湿接点兼容（24–240V DC/AC） |
| 继电器输出 (RO) | 3 | 2×C型（报警/预警） + 1×A型（跳闸），5A @ 250V AC |
| 模拟量输出 (AO) | 2 | 4–20mA（可映射电流/功率/温度） |
| RTD输入 | 3 | 支持Pt100三线制（监测轴承/绕组温度） |
系列与特征
隶属系列
- GE Multilin 369 系列：
专注于电机保护的智能继电器家族，覆盖0.1–10,000A电流范围，分 HI（高电流） 与 LO（低电流+CT输入） 两大分支。 - 同系列变型：
369-LO（CT输入）、369-HRM（高压同步机专用）、369-HI-F（消防泵增强版）。
关键特征
- 免CT直接测量 – 内置空心线圈，支持 100A直连（省去外部CT）。
- 动态热保护 – 实时计算电机热容量（%TC），结合RTD温度优化模型。
- 启停分析 – 记录启动电流曲线、加速时间，诊断机械异常。
- 能效监测 – 计量 kWh,kVARh，计算 cosϕ 与负载率。
- 抗扰动设计 – 10kV浪涌保护，EMC符合IEC 61000-4-4 Level 4。
作用与用途
| 功能角色 | 应用描述 |
|---|---|
| 全方位守护者 | 预防绕组烧毁、轴承过热、绝缘击穿等电机故障 |
| 工艺联锁中枢 | 通过DI/RO实现顺序启停、工艺联锁（如泵空转保护） |
| 能效分析仪 | 监测电机负载率与电能质量，指导节能改造 |
| 预测维护工具 | 记录堵转/不平衡事件频次，预警机械老化 |
应用领域
| 行业 | 典型应用场景 |
|---|---|
| 工业制造 | 水泵、风机、压缩机、传送带（石化、水泥、造纸） |
| 矿山冶金 | 破碎机、球磨机、轧钢机（重载启动设备） |
| 水务处理 | 污水提升泵、污泥搅拌机（潮湿腐蚀环境） |
| 能源设施 | 锅炉给水泵、冷却塔风机（电厂辅机） |
| HVAC系统 | 大型冷水机组、离心风机（商业楼宇） |
系统集成与选型
兼容扩展
| 模块类型 | 型号示例 |
|---|---|
| 通信扩展 | EXC010：以太网模块（EtherNet/IP） |
| 显示单元 | HMI-369：本地操作界面（带图形化菜单） |
| 高压适配套件 | 配合CT实现3–15kV电机保护（需选LO版本） |
选型代码解析（后缀）
| 字段 | 含义 |
|---|---|
| 369- | 基础型号 |
| HI | 高电流直入式（1–100A） |
| R | 标配RS485 Modbus RTU |
| 0-0-0-0 | 预留位（默认功能填充） |
| E | 增强型I/O（6DI+3RO+2AO） |
注：完整配置需参考 GEH-6723D (369系列手册)。
重要提示：
HI版本禁止连接CT！仅用于≤100A低压电机（690V以下）。- 高压电机（≥3kV）必须选用 LO版本 + 外部CT（如369-LO-R-0-0-0-0-E）。
