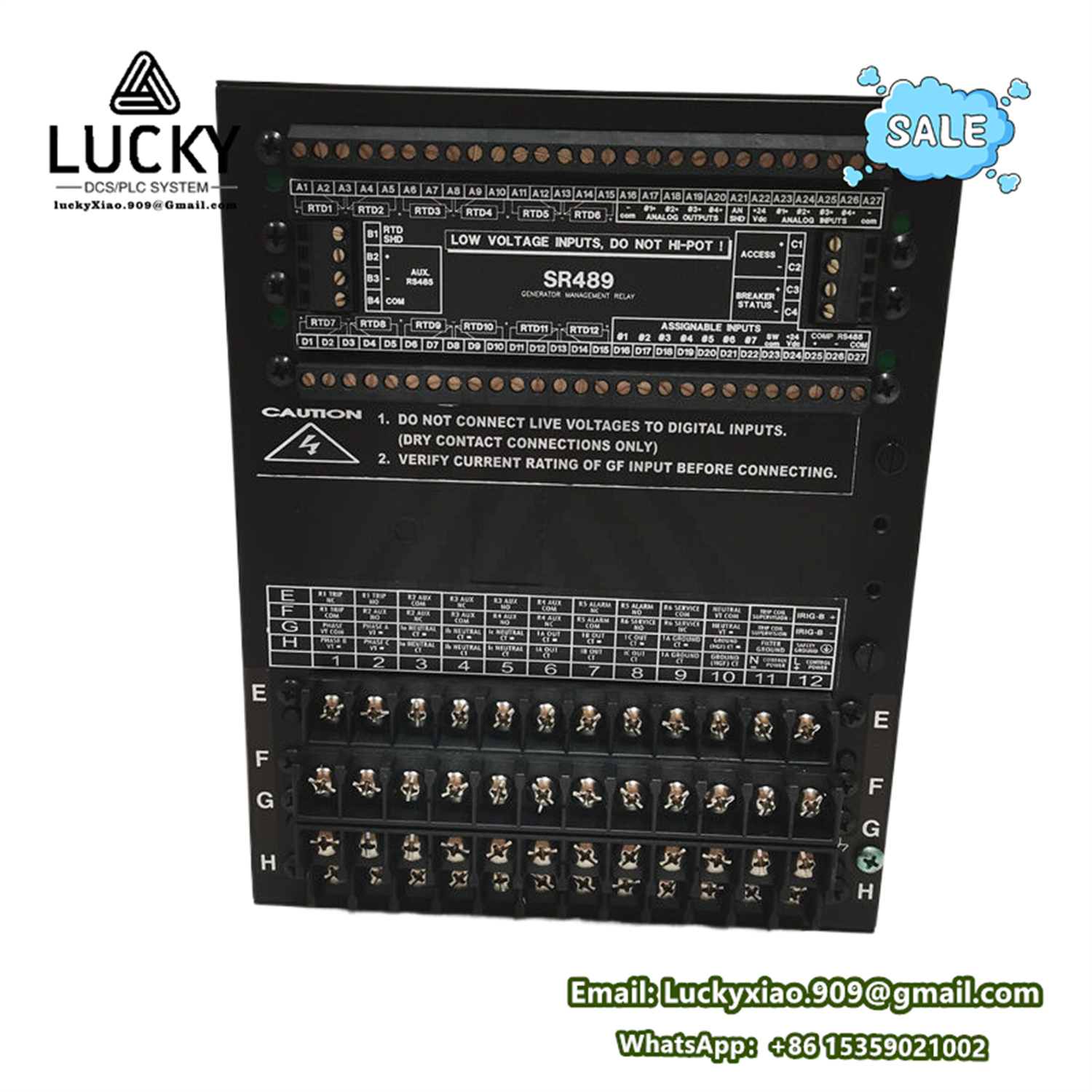

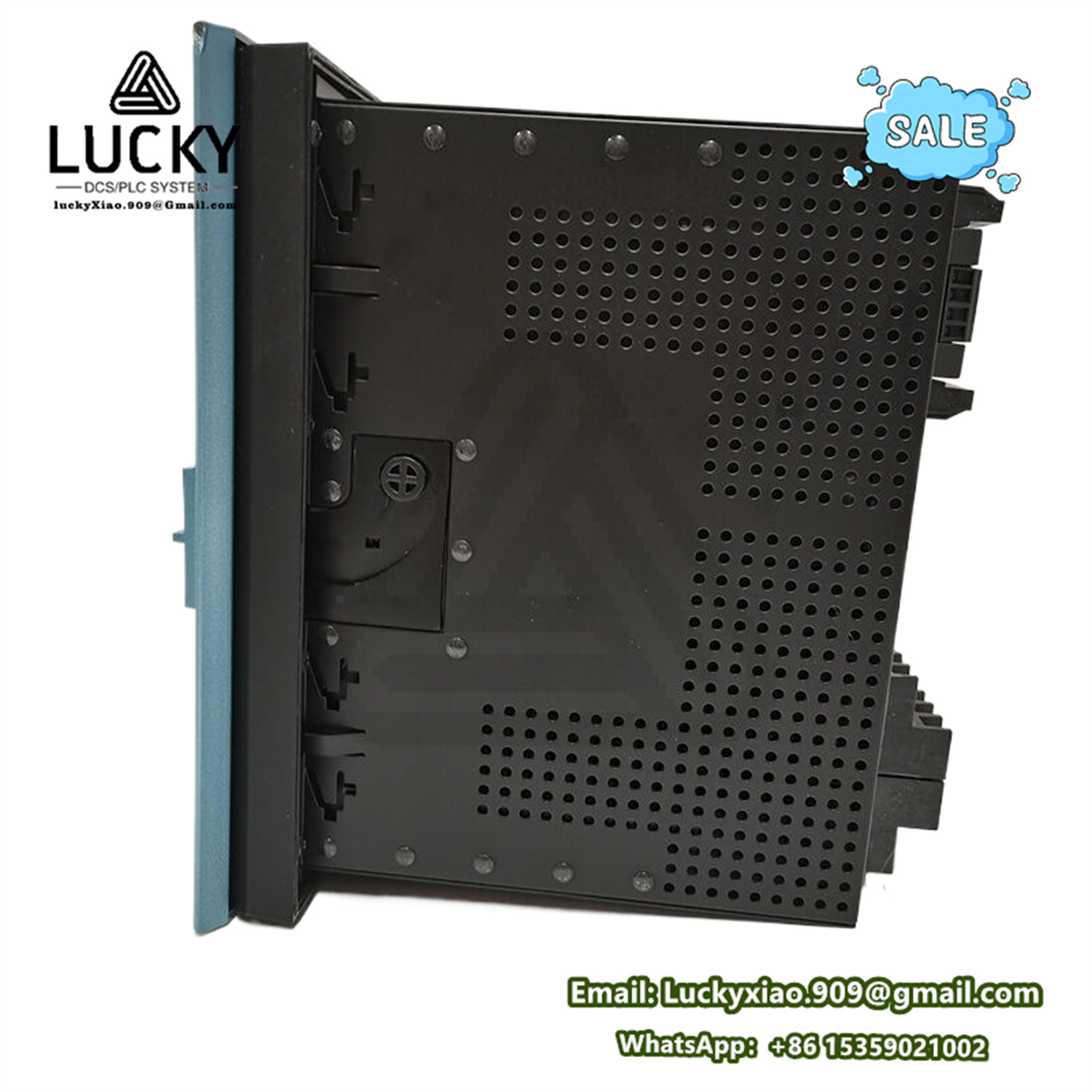

GE Multilin SR400系列 SR489-P5-H1-A20 机电保护装置
- 品牌：GE
- 型号：SR489-P5-H1-A20
- 发货时间：3-5天
- 质保：365天
- 联系人：肖小姐
- 电话：15359021002（VX同号）
- WhatsApp：+86 15359021002
- Skype：+86 15359021002
- 邮箱：luckyxiao.909@gmail.com
- 外贸官网：www.shenzhencx.com
-
产品详情
产品说明
SR489-P5-H1-A20 是 GE Multilin SR400系列 中的 高压直流电源版本，专为 3kV~15kV中压电动机 设计。后缀解析：
- P5：集成 P热模型（动态过热保护）
- H1：高压直流电源输入（80-300V DC）
- A20：100-240V AC/DC 控制电源（双电源冗余）
核心参数与规格（表格汇总）
1. 基础参数表
| 类别 | 参数说明 |
|---|---|
| 型号 | SR489-P5-H1-A20 |
| 保护标准 | ANSI/IEEE C37.96, IEC 60529 |
| 系统电压 | 3kV~15kV（50/60Hz） |
| 控制电源 | 主电源：80-300V DC (±20%) 备用电源：100-240V AC/DC (A20) |
| I/O容量 | 12AI + 18DI / 14DO（可扩展） |
| 通信接口 | 双以太网（Modbus TCP/IP） + RS485 + 光纤IRIG-B |
| 测量精度 | 电流：±0.2% FS，电压：±0.5% FS，功率：±0.5% |
| 保护功能 | 热过载、相间/接地故障、欠频、过压、启动超时等 52种保护算法 |
| 认证 | UL 508, CE, IEC 61850-3, Class 1 Div 2（防爆） |
2. 保护功能特性表
| 保护类型 | ANSI码 | 动作范围 | 关键特性 |
|---|---|---|---|
| 瞬动过流 | 50 | 0.5-30 × In | 动作时间 ≤25ms |
| 定时限过流 | 51 | 0.1-5 × In | 曲线类型：IEC A/B/C/D |
| 热容量保护 | 49 | 0-100% 热容量 | 实时显示转子/绕组热状态 |
| 电压不平衡 | 47 | 1-20% Vneg/Vpos | 与负序电流联锁 |
| 启动监视 | 66 | 加速时间：1-60s | 堵转检测灵敏度 200% FLC |
| 漏电保护 | 50G/51G | 0.01-1.2A（零序） | 谐波抑制功能（≥13次） |
3. 电气与环境规格
| 项目 | 规格值 |
|---|---|
| 工作温度 | -40°C 至 +85°C（极端工业环境） |
| 防护等级 | IP54（前面板）/ IP20（端子区） |
| 抗震动 | 10g @ 8-500Hz（IEC 60068-2-6） |
| 继电器输出 | 14× Form C（8A @ 250V AC / 5A @ 30V DC） |
| 模拟量输入 | 4-20mA（4路隔离）/ RTD（PT100/PT1000） |
| 数字输入 | 125V DC（光电隔离，响应时间 <2ms） |
系列与特征
隶属系列
- GE Multilin SR400系列：
- SR489（电机保护旗舰型号）
- 衍生型号：SR489-P5-LO-A20（低压电源）、SR489-P5-H1-A20（高压直流电源）
关键特征
- 双电源冗余 – 主电源（80-300V DC）失效时自动切换至A20备用电源，保障持续运行。
- 高级事件记录 – 存储500条事件（含64次故障录波），分辨率100μs。
- 电机健康诊断 – 实时监测轴承振动（通过4-20mA接入）、绕组绝缘电阻。
- GOOSE通信 – 支持IEC 61850 Ed.2快速跳闸（≤4ms）。
- 自适应保护 – 自动识别电机运行模式（启动/运行/停机）切换保护参数。
作用与用途
| 核心功能 | 应用价值 |
|---|---|
| 全方位故障防护 | 切断短路/过载电流，防止电机烧毁 |
| 预测性维护 | 基于热积累模型预警绝缘老化 |
| 过程优化 | 记录启动电流曲线，优化降压启动装置参数 |
| 能源管理 | 实时计算有功/无功电能（精度0.5级） |
应用领域
| 行业 | 典型设备 |
|---|---|
| 钢铁冶金 | 轧钢机主驱动电机、高温风机、电弧炉倾动装置 |
| 火力发电 | 引风机（ID Fan）、磨煤机、循环水泵（≥10kV） |
| 海上平台 | 原油外输泵、压缩机组（Class 1 Div 2防爆认证） |
| 水泥制造 | 回转窑驱动电机、辊压机、大功率收尘风机 |
| 纸浆造纸 | 碎浆机、高速卫生纸机（抗谐波干扰设计） |
安装与集成规格
机械参数
| 属性 | 数值 |
|---|---|
| 尺寸 | 177mm（H）× 144mm（W）× 178mm（D） |
| 安装方式 | 面板安装（标准19英寸机柜） / DIN导轨（可选） |
| 接线能力 | 最大导线截面：4mm²（功率回路），2.5mm²（信号回路） |
| 前端接口 | USB 2.0（配置）、RJ45（以太网）、ST光纤（IRIG-B） |
典型系统集成
┌──────────────┐ ┌───────────┐ │ 6300V 电机 │←电流→│ SR489 │←以太网→ DCS系统 │ (10MW压缩机) │←电压→│ P5-H1-A20 │←Modbus→ 智能电表 └──────┬───────┘ └─────┬─────┘ │←PT100温度信号 │←DO→ 断路器跳闸线圈 └───────────────────┘
选型指南
| 关键选项 | 说明 |
|---|---|
| 电源方案 | H1：直流屏供电（220V DC典型） / A20：交流备用电源 |
| 扩展模块 | DI/DO扩展板（+8DI/6DO） / 通信板（Profibus DP-V1） |
| 兼容替代 | 可替代 GE SR750 或 ABB REM615（需重新整定参数） |
| 配置工具 | Enervista SR V3.7+（支持热模型仿真） |
工程注意：
- 80-300V DC电源需配置 熔断器（推荐6A gG型）。
- 接地故障保护要求零序CT精度 Class 10P5。
- 变频器驱动电机时需启用 dI/dt滤波器 抑制高频干扰。
