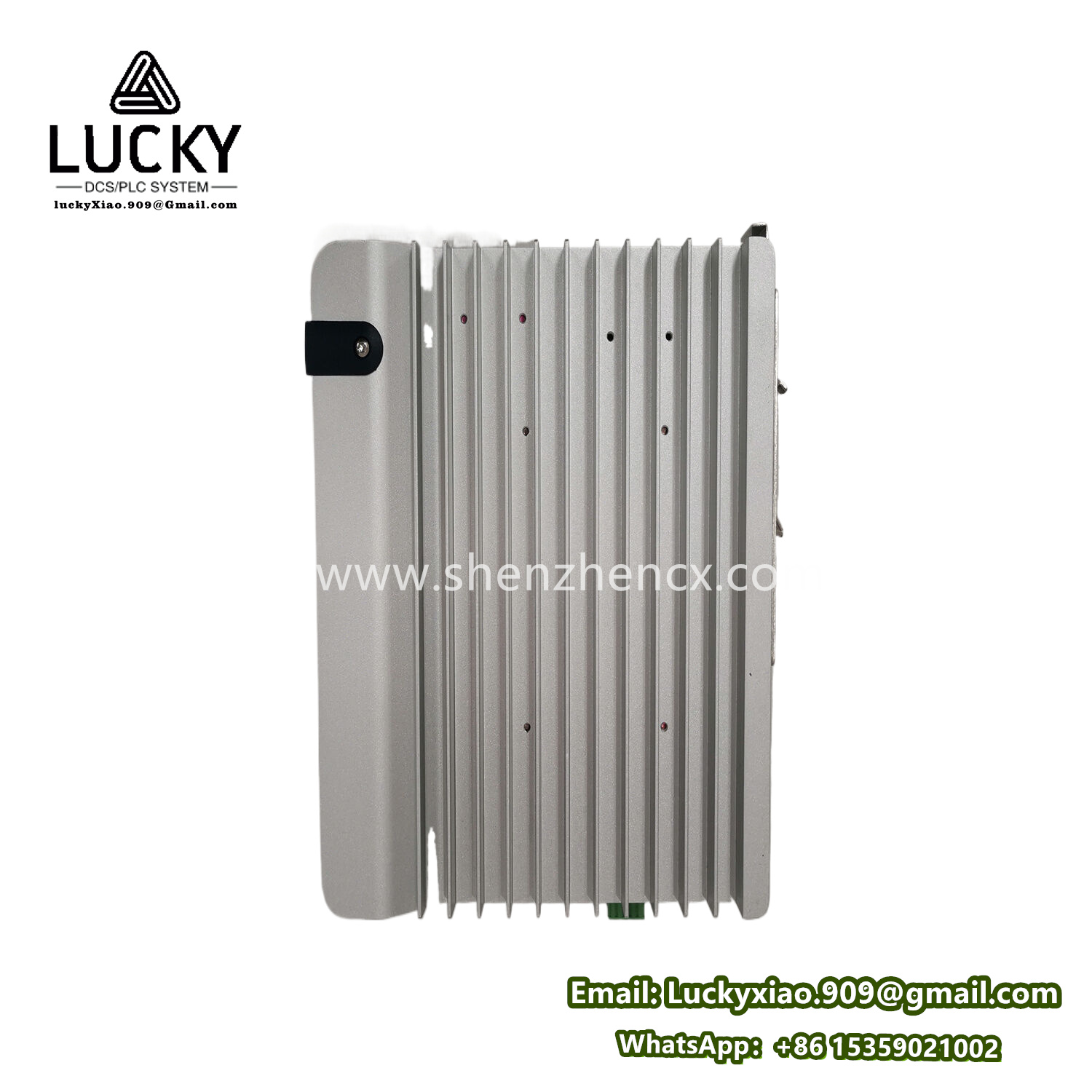

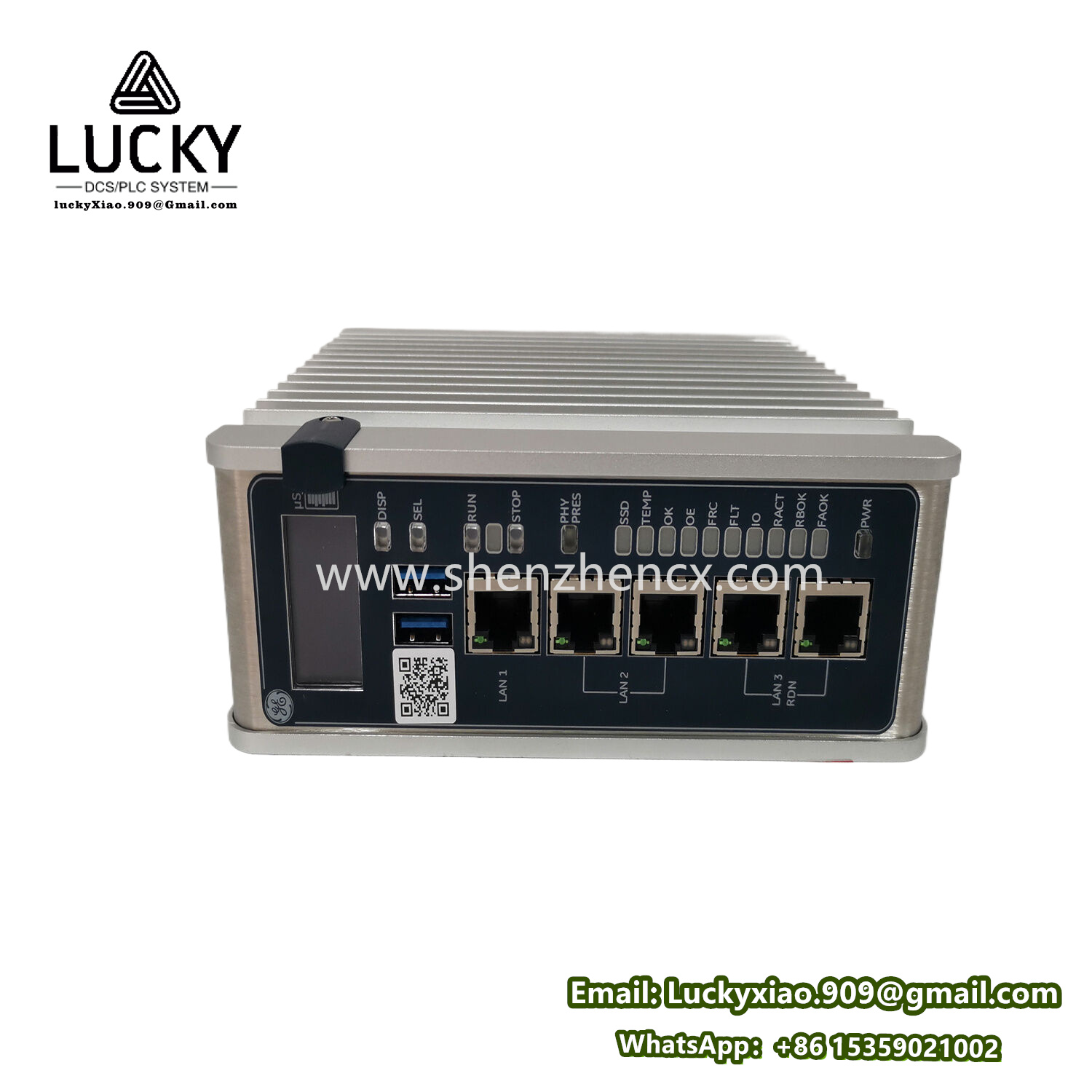

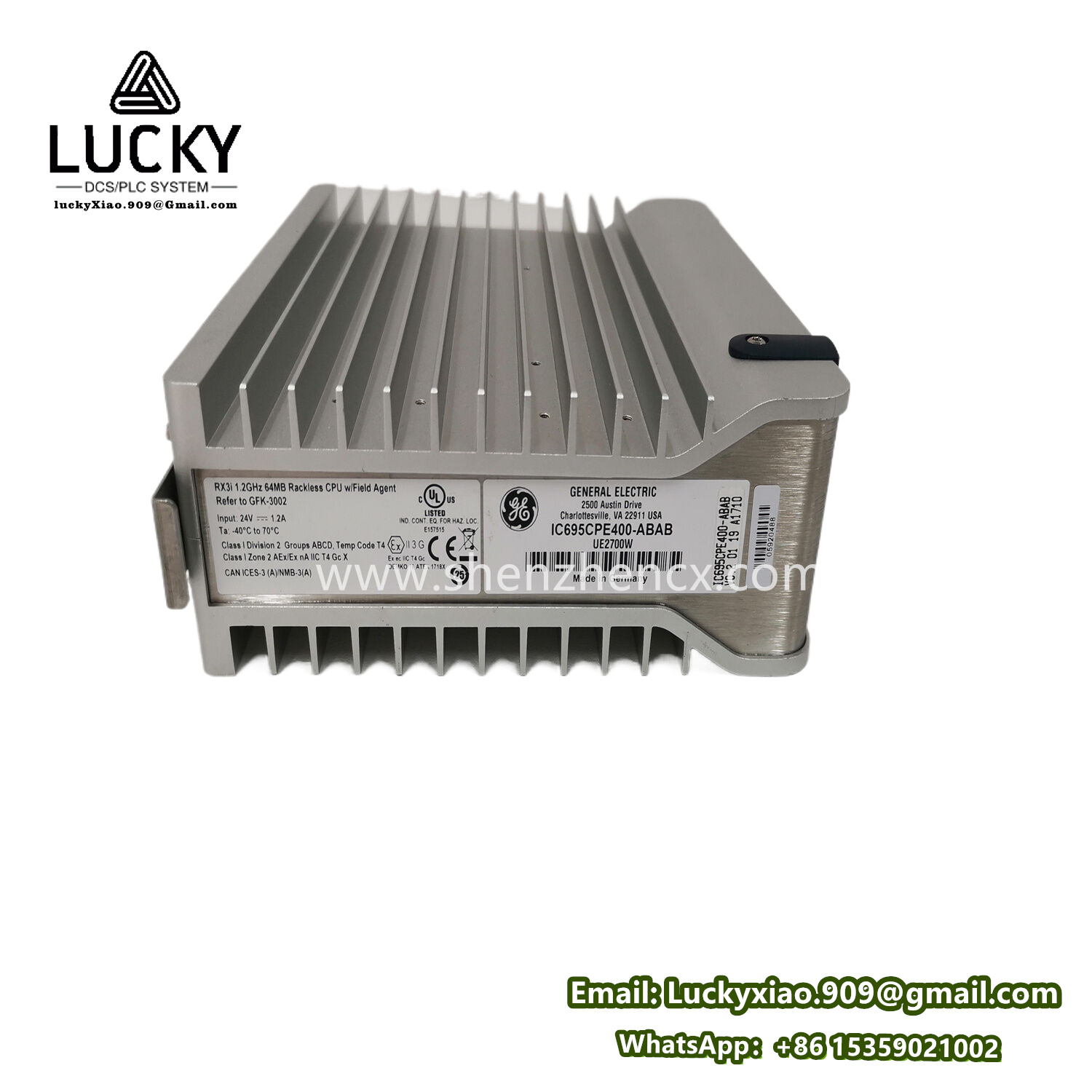

GE IC695CPE400-ABAB PACSystems RX3i系列CPU模块
- 品牌：GE
- 型号：IC695CPE400-ABAB
- 发货时间：3-5天
- 质保：365天
- 联系人：肖小姐
- 电话：15359021002（VX同号）
- WhatsApp：+86 15359021002
- Skype：+86 15359021002
- 邮箱：luckyxiao.909@gmail.com
- 外贸官网：www.shenzhencx.com
-
产品详情
GE IC695CPE400-ABAB PACSystems RX3i系列CPU模块
产品说明
IC695CPE400-ABAB 是 GE PACSystems RX3i系列 的 高性能CPU模块，采用 Intel双核处理器，专为复杂工业控制设计。型号解析：
- IC695：RX3i系列模块
- CPE：中央处理器单元（CPU）
- 400：型号代码（性能等级）
- ABAB：硬件版本（支持VME64总线 + 双以太网口）
核心参数与规格（表格汇总）
1. 硬件性能表
| 类别 | 参数说明 |
|---|---|
| 处理器 | Intel Atom双核1.91GHz + 专属协处理器（浮点运算加速） |
| 内存 | 用户内存：64MB RAM（可扩展至256MB） 非易失存储：32MB Flash |
| I/O容量 | 最大本地I/O：2048点（数字量） 最大扩展机架：31个（VME总线） |
| 扫描周期 | 0.08ms/K布尔指令（典型值） |
| 通信接口 | 双以太网：10/100Mbps（IP20防护） 串行口：1×RS-232/RS-485（隔离） |
| 实时时钟精度 | ±60秒/月（-40°C~+85°C） |
2. 软件与环境规格
| 项目 | 规格值 |
|---|---|
| 编程语言 | IEC 61131-3全支持（LD/FBD/ST/SFC/CFC） |
| 操作系统 | VxWorks RTOS（硬实时内核） |
| 防护等级 | IP20（模块本体） / 需安装于防护柜（IP54以上） |
| 工作温度 | -40°C ~ +70°C（无降额） |
| 振动抗性 | 5g @ 10-500Hz（IEC 60068-2-6） |
| 功耗 | 5V DC：1.9A（最大） / 24V DC：120mA（后备电源） |
3. 功能特性表
| 功能 | 技术指标 | 应用价值 |
|---|---|---|
| 多任务处理 | 支持32个任务（8级优先级） | 实现运动控制+过程调控并行 |
| 运动控制能力 | 8轴同步（±1μs时钟同步） | CNC机床/机器人精准协同 |
| 冗余支持 | 热备切换时间<100ms | 石化/电力关键过程零中断 |
| 安全认证 | SIL2 (IEC 61508) / PLd (ISO 13849) | 安全控制回路集成 |
| 数据记录 | 512KB事件缓冲区（带时间戳） | 故障诊断与生产追溯 |
系列与特征
隶属系列
- GE PACSystems RX3i：
- CPU模块：IC695CPE020（基础型） → IC695CPE400（高性能） → IC695CPE795（安全型）
- I/O模块：>100种扩展模块（支持热插拔）
- 背板：IC695CHSxxx系列（支持10槽/16槽）
关键特征
- 统一开发平台 – 使用 Proficy Machine Edition (PME) 软件编程，兼容RX7i/RX3i全系列。
- 开放通信 – 支持 OPC UA、Modbus TCP、PROFINET（需网关模块）。
- 嵌入式Web服务 – 通过网页实时监控CPU状态/诊断日志（端口80/HTTP）。
- 安全加密 – 支持用户权限管理（LDAP/Active Directory集成）及SSL加密通信。
作用与用途
| 核心功能 | 应用方向 |
|---|---|
| 逻辑控制 | 替代传统PLC实现复杂布尔运算 |
| 过程调控 | PID回路控制（最大256路） |
| 数据采集 | 连接SCADA/HMI系统（支持SQL数据库直写） |
| 机器安全 | 集成安全I/O模块实现急停/光幕控制 |
| 边缘计算 | 本地执行数据分析（如OEE计算） |
应用领域
| 行业 | 典型应用场景 |
|---|---|
| 电力能源 | 变电站自动化（IEC 61850）、风电主控系统 |
| 石油化工 | 反应釜压力温度连锁控制、SIS安全仪表系统 |
| 制造业 | 汽车焊接线体控制、半导体晶圆搬运机械手 |
| 水处理 | 泵站智能调度、水质在线监测（Modbus仪表集成） |
| 交通运输 | 隧道通风控制、自动仓储物流分拣 |
系统架构与扩展
┌────────────┐ │ HMI/SCADA │ └──────▲─────┘ 以太网 ┌───────┐ VME64背板 ┌──────┐ ▲ ┌─────────┐ │ 电源 ├──[IC695CHS016]─┤ CPE400├───┴────┤ 交换机 │ └───────┘ └───┬──┘ └─────────┘ ┌──────┼──────┐ [IC694MDL645] │ [IC693ALG390] (32点DI模块) (4路AO模块)
扩展能力
| 模块类型 | 型号示例 | 功能描述 |
|---|---|---|
| 数字量输入 | IC694MDL654 | 24VDC 32点（带诊断） |
| 模拟量输出 | IC693ALG390 | ±10V/4-20mA 4通道 |
| 运动控制 | IC694APU300 | 支持SERCOS接口伺服驱动 |
| 通信接口 | IC695ETM001 | PROFINET从站模块 |
选型指南
| 配置选项 | 说明 |
|---|---|
| 内存扩展 | IC695MEM512：512MB扩展内存卡（用于历史数据存储） |
| 电池备份 | IC695ACC302：锂电池（保持RAM数据>3年） |
| 冗余套件 | IC695RMX128：冗余内存扩展模块（需双CPU配置） |
| 安全型变体 | IC695CPE795：支持安全逻辑（FSoE协议） |
工程注意：
- 以太网端口 Port1 默认为 192.168.1.1，Port2 需手动配置。
- VME背板 最大传输速率：160MB/s（最长距离0.5m）。
- 编程软件 PME版本 需≥9.0（支持CPE400固件V8.10+）。
