GE DS200DCFBG2BNC MRP420024 Mark V 燃气轮机控制系统模块
- 品牌：GE
- 型号：DS200DCFBG2BNC MRP420024
- 发货时间：3-5天
- 质保：365天
- 联系人：肖小姐
- 电话：15359021002（VX同号）
- WhatsApp：+86 15359021002
- Skype：+86 15359021002
- 邮箱：luckyxiao.909@gmail.com
- 外贸官网：www.shenzhencx.com
-
产品详情

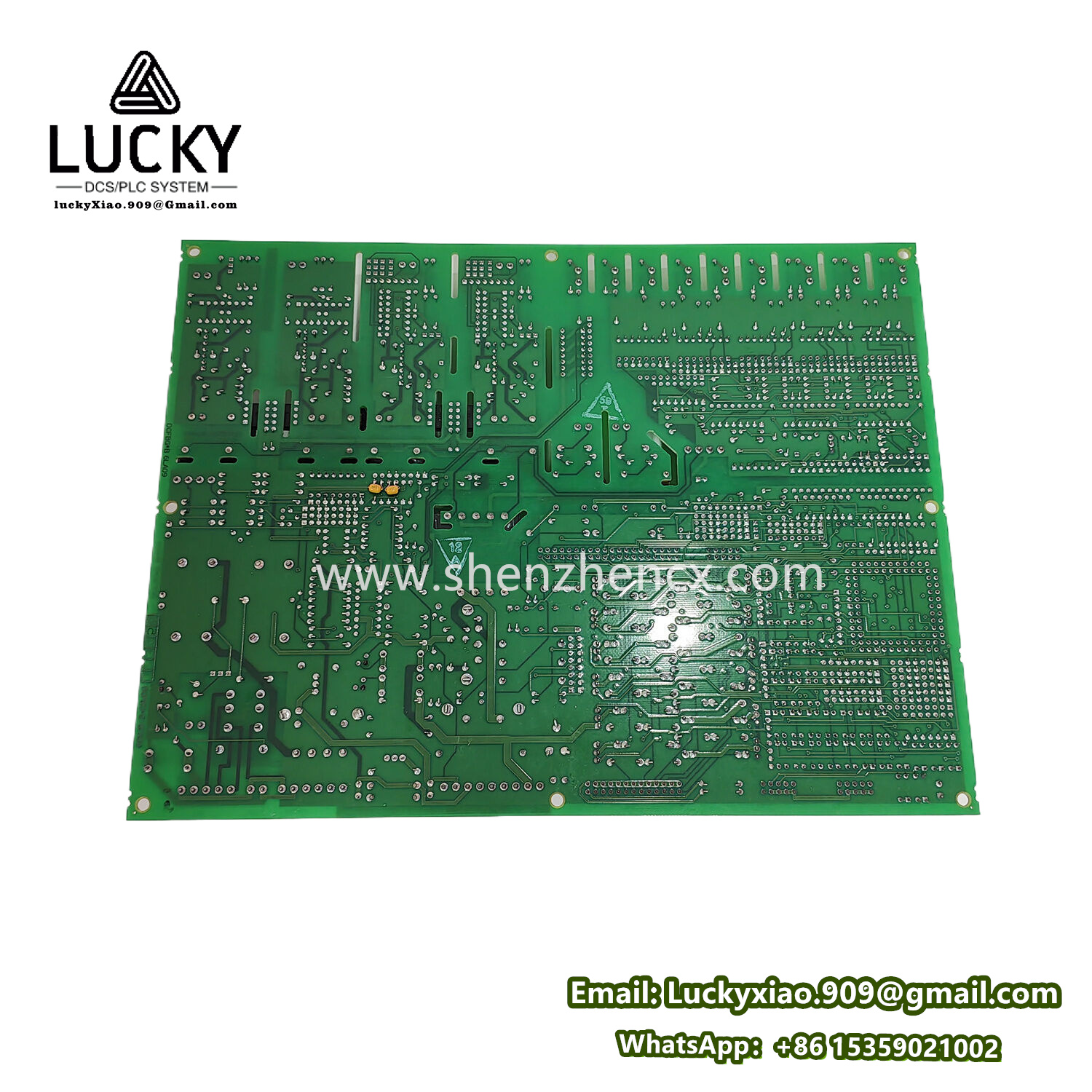

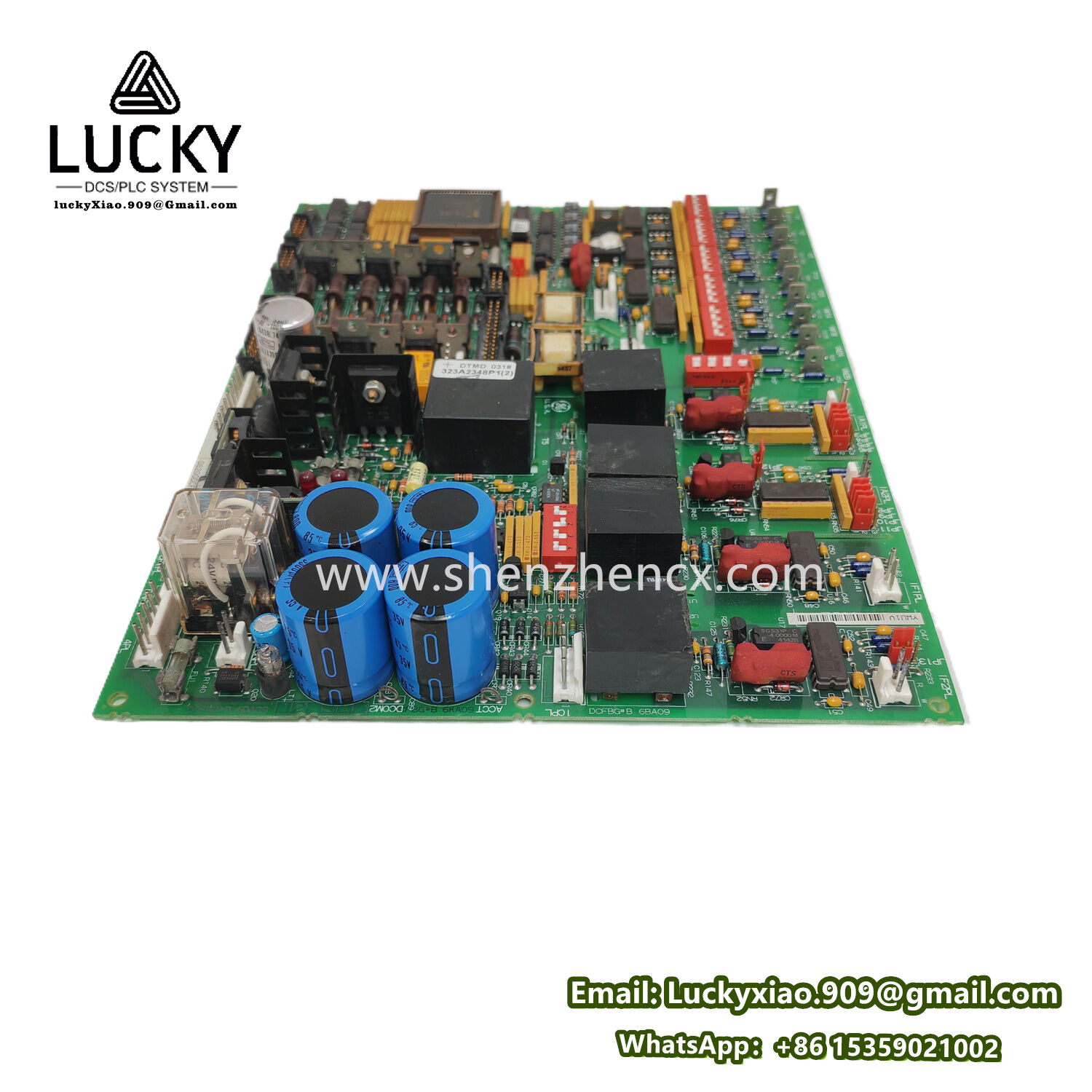

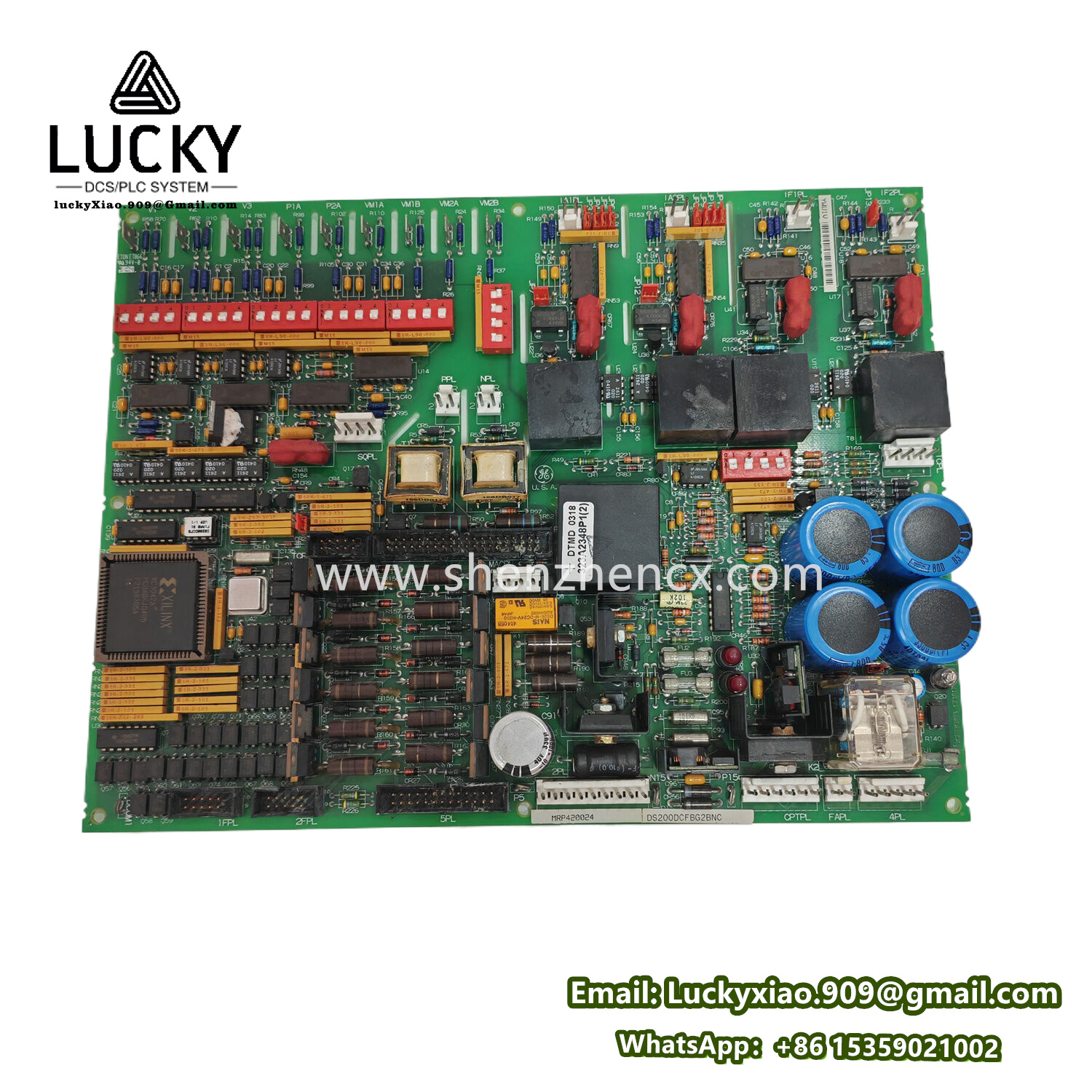

GE DS200DCFBG2BNC MRP420024 Mark V 燃气轮机控制系统模块
产品说明
DS200DCFBG2BNC（物料号 MRP420024）是 GE Mark V 燃气轮机控制系统的核心驱动控制板，专用于透平转速监测与执行机构驱动控制。型号解析：
- DS200：Mark V 系列驱动板标识
- DCFB：Drive Control & Feedback（驱动控制与反馈）
- G2：第二代硬件
- BNC：板载高频信号接口
核心定位：处理磁阻传感器（MRP）和LVDT信号，实现燃机调速系统的闭环控制，确保透平安全运行。
核心参数与规格（表格汇总）
1. 电气参数
| 参数 | 规格 | 特性说明 |
|---|---|---|
| 输入信号 | 2路 MRP（磁阻探头） | 输入频率：0.5Hz~20kHz |
| 2路 LVDT/RVDT（位置反馈） | 激励电压：3Vrms @ 3kHz | |
| 输出控制 | 4路继电器输出（Form C触点） | 触点容量：5A @ 30VDC |
| AD/DA精度 | 16位ADC / 14位DAC | 线性误差：±0.05% FSR |
| 通讯接口 | TDM（Time Division Multiplex）总线 | 传输速率：10Mbps |
| 供电要求 | +5VDC ±5%（背板） | 最大功耗：12W |
2. 机械与环境
| 特性 | 值 | 认证/标准 |
|---|---|---|
| 板卡尺寸 | 233mm × 160mm（6U VME规格） | 铝合金散热底板 |
| 连接器 | 前端：BNC×4 / 后部：96针 DIN | MIL-C-83503 标准 |
| 工作温度 | -25°C ~ +70°C | 燃机控制柜环境 |
| 抗振动 | 5g @ 10-500Hz | 符合 IEC 60068-2-6 |
| 防护涂层 | 三防漆（防潮/防腐蚀） | 符合 IPC-CC-830B 标准 |
系列与特征
隶属系列
- GE Mark V Turbine Control System
- 系统层级：
graph LRA[DS200TCPAG 主处理器] --> B[DS200DCFBG2BNC 驱动控制]B --> C[DS200DSPG 信号功率放大]B --> D[DS200TBCAG 危机保护]
- 系统层级：
关键特征
- 双冗余信号处理
- MRP信号自动切换主备通道（切换时间 < 10ms）
- 实时自诊断
- FPGA芯片监控：温度/电压/信号完整性（LED状态码指示）
- 抗干扰设计
- 电磁屏蔽：>60dB @ 100MHz（符合 IEEE C37.90.2）
- 燃机专用算法
- 转速-负荷曲线预编程（支持 GE 6B/7E/9FA 透平）
作用与用途
| 核心功能 | 应用场景 |
|---|---|
| 透平转速采集 | 实时监测转子速度（0-10,000 RPM） |
| 燃料阀控制 | 调节燃气流量（LVDT位置反馈闭环） |
| 超速保护 | >109%额定转速触发跳闸（继电器输出） |
| 启动曲线跟踪 | 控制燃机按预设加速度升速 |
应用领域
| 行业 | 典型场景 | 配置要点 |
|---|---|---|
| 火力发电厂 | 燃气-蒸汽联合循环机组 | 双冗余配置（主/备板） |
| 油气平台 | 压缩机组透平驱动 | 防爆机柜（ATEX Zone 2） |
| 船舶动力 | 舰用燃机推进系统 | 盐雾防护（涂层+密封机柜） |
| 工业驱动 | 大型泵/风机调速 | 高EMC防护等级（IEC 61000-6-4） |
接线配置
MRP传感器接线（示例）： 探头A+ → BNC1+ 探头A- → BNC1- 屏蔽层 → 机柜接地排 LVDT接线： 初级线圈 → BNC2 (EXC+) 次级线圈 → BNC3 (SIN) / BNC4 (COS)
诊断与维护
| 故障现象 | 排查步骤 | LED状态 |
|---|---|---|
| 无转速信号 | 检查MRP探头间隙（1.0±0.2mm） | COMM灯闪烁红色 |
| LVDT反馈异常 | 测量激励电压（正常3Vrms±10%） | RUN灯熄灭 |
| 继电器失效 | 测试触点阻抗（正常<100mΩ） | ERR灯常亮 |
| TDM通信中断 | 检测背板PIN 32-35电压（+5V±5%） | 所有灯灭 |
生命周期与替代
| 属性 | MRP420024（本型号） | 替代型号 |
|---|---|---|
| 硬件版本 | Rev. G2 (2008-2012) | DS200DCFBG3BNC（第三代） |
| 生命周期状态 | 停产（EOL） | 主力在售 |
| 最后订单日期 | 2015年12月 | 持续供应至2030年 |
| 推荐替代方案 | DS200DCFBG3BNC + 适配固件 | 直接兼容 Mark VIe 系统 |
️ 注意：
- MRP420024 与 MRP433745 硬件兼容（固件需同步升级至 V4.1+）
- 旧备件需验证FPGA版本（仅 V2.3+ 支持9FA燃机）
工程实践指南
- 安装规范
- 仅允许安装在 Mark V机架 Slot 4-7（与DSPG板相邻）
- 紧固扭矩：0.6~0.8 N·m（防止振动失效）
- 信号处理
- MRP电缆：双绞屏蔽线（型号 Belden 8761）
- 最大长度：50米（超长需加信号调理器 GE-IS200STPAH1）
- 固件管理
- 升级需通过 PCMCIA卡（DS200FCRG） 烧录
- 最低版本要求：V3.0 for 50Hz系统
静电防护
- 操作环境湿度：40%~60% RH
使用离子风机消除静电荷
