GE IS200TRLYH1BGF 高密度机电继电器输出模块
- 品牌：GE
- 型号：IS200TRLYH1BGF
- 发货时间：3-5天
- 质保：365天
- 联系人：肖小姐
- 电话：15359021002（VX同号）
- WhatsApp：+86 15359021002
- Skype：+86 15359021002
- 邮箱：luckyxiao.909@gmail.com
- 外贸官网：www.shenzhencx.com
-
产品详情

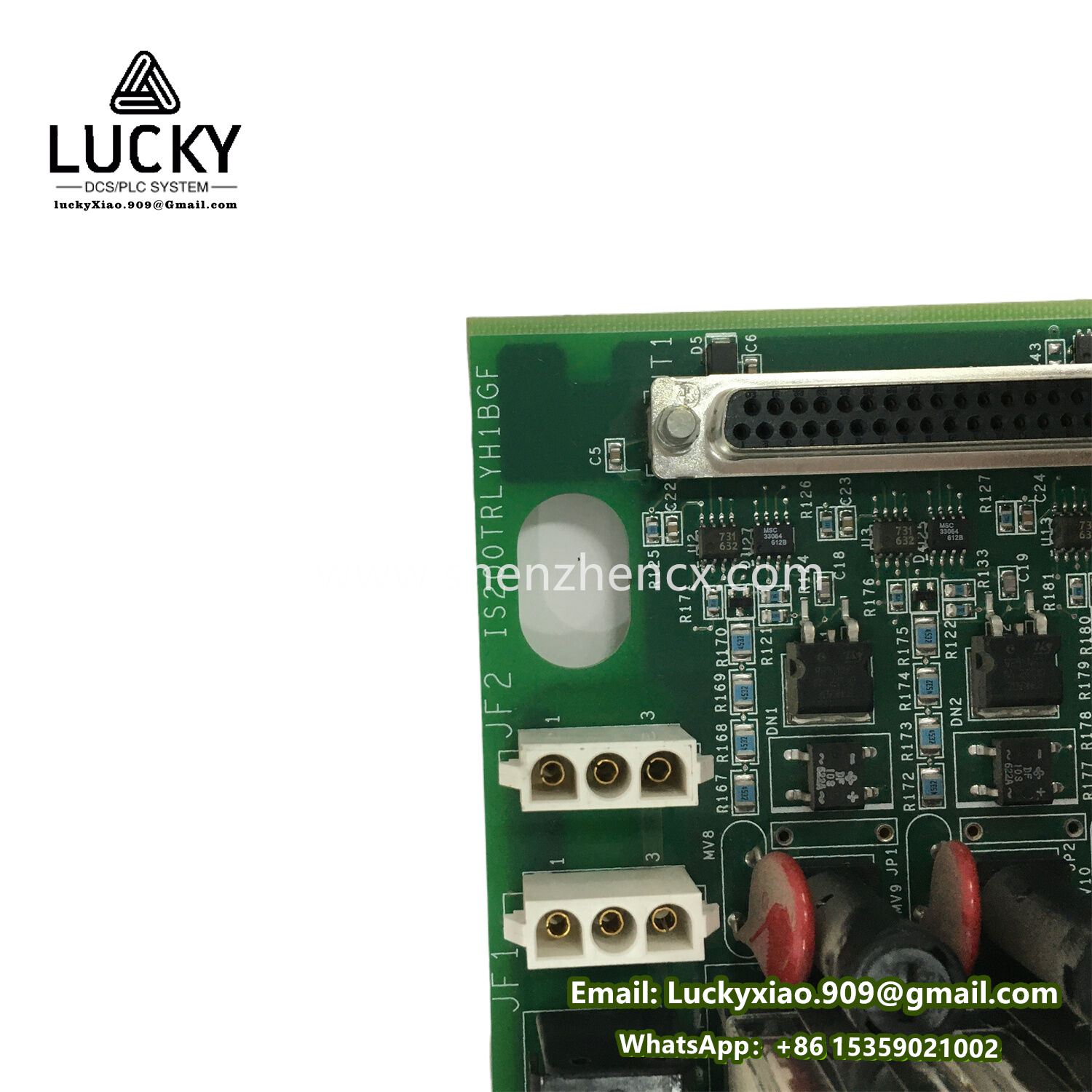

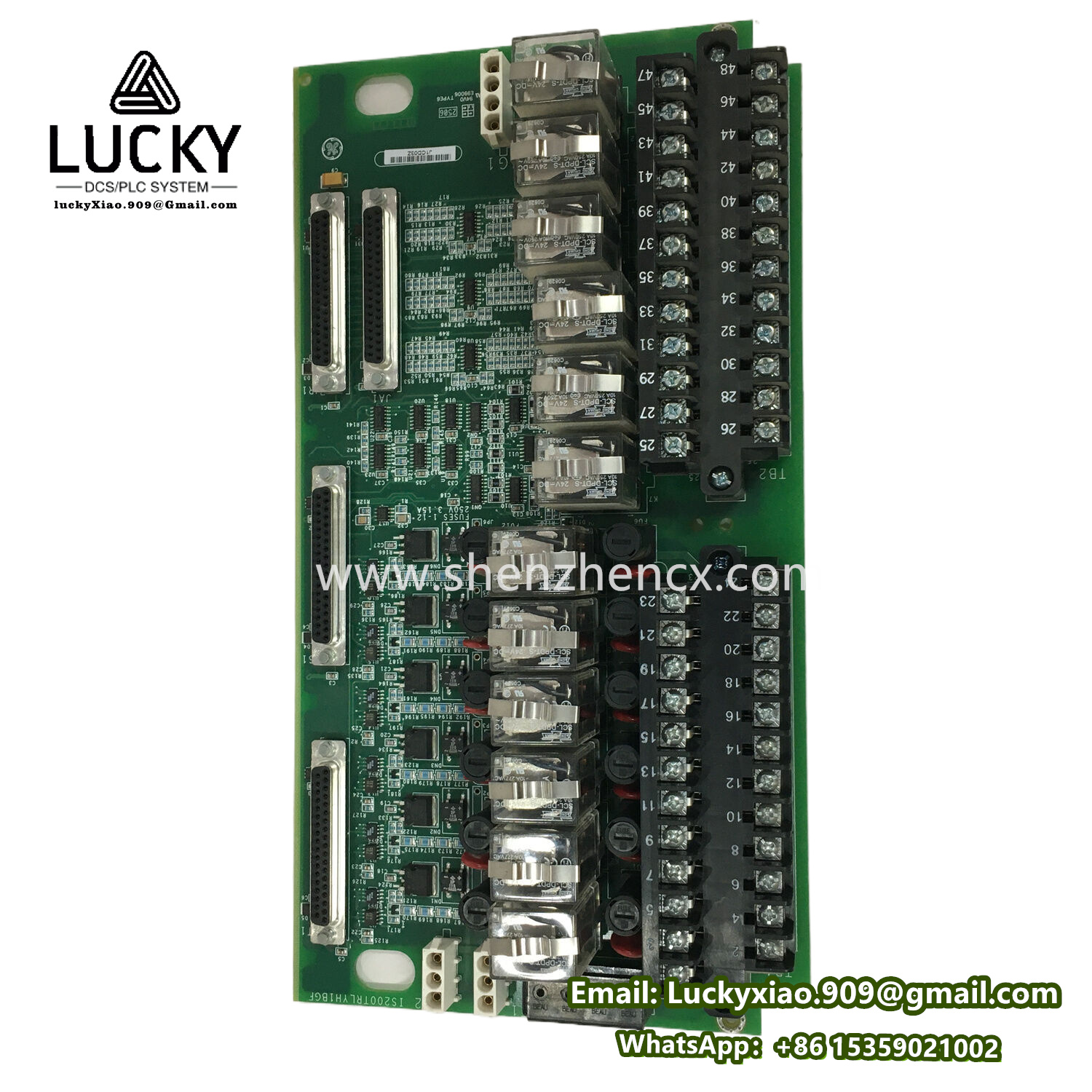

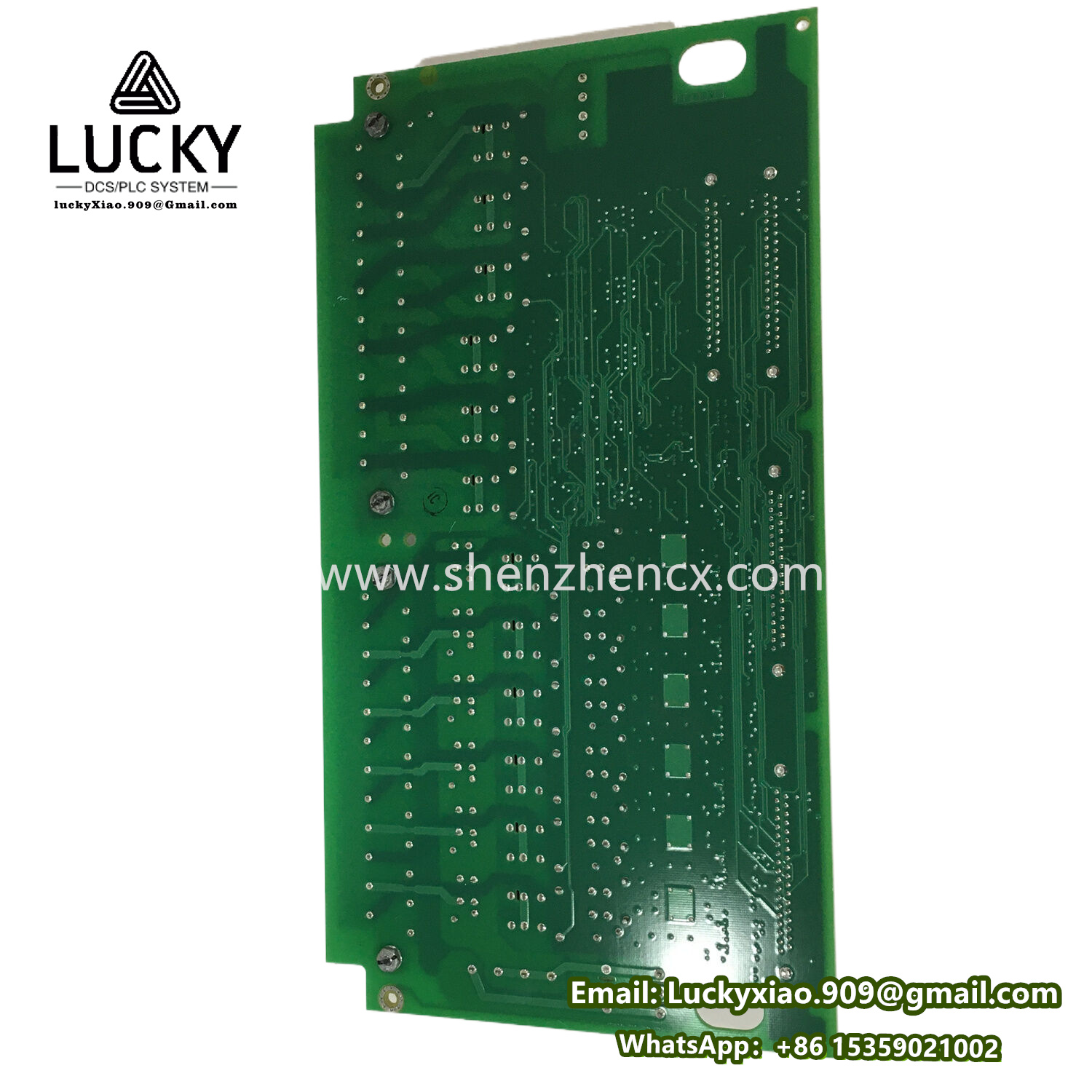

GE IS200TRLYH1BGF 高密度机电继电器输出模块
产品说明
IS200TRLYH1BGF 是通用电气（GE）Speedtronic Mark VI 燃气轮机控制系统中的 高密度机电继电器输出模块。专为中低功率负载控制设计，提供可靠的开/关信号驱动能力，适用于燃气轮机辅助设备（如润滑油泵、冷却风扇）的启停控制。模块采用工业级密封继电器，支持热插拔与在线诊断。
核心特征
- 高可靠性触点
- 8通道 单刀双掷（SPDT）继电器，银合金触点（10A阻性负载），寿命 >100,000次。
- 灵活供电
- 支持 24 VDC/48 VDC/125 VDC 线圈电压（跳线可调），适应不同控制柜标准。
- 实时状态反馈
- 每通道独立LED状态指示（通电/动作），支持背板通信告警（通过JPCB总线）。
- 强抗干扰能力
- 线圈与触点间 4000V AC 隔离，符合IEC 61000-4（EFT 4kV）电磁兼容标准。
- 便捷维护
- 模块化插拔设计（需专用工具 IC693ACC306），故障时快速更换。
作用与用途
- 核心功能：接收控制器逻辑信号，驱动电磁阀、接触器、指示灯等现场设备。
- 典型应用场景：
- 燃气轮机辅助系统启停（润滑油泵、液压泵）
- 发电机断路器分合闸控制
- 冷却塔风机顺序启停
- 火电厂吹灰器时序控制
产品参数与规格
| 参数类别 | 规格详情 | 单位/备注 |
|---|---|---|
| 型号 | IS200TRLYH1BGF | Mark VI 继电器模块 |
| 继电器类型 | 机电式（SPDT） | 8通道独立 |
| 触点容量 | 10 A @ 250 VAC / 30 VDC | 阻性负载 |
| 线圈电压 | 24/48/125 VDC（跳线选择） | ±15% 波动范围 |
| 动作时间 | ≤ 15 ms（吸合） / ≤ 10 ms（释放） | |
| 隔离强度 | 线圈-触点 4000 V AC | 1分钟耐压 |
| 背板通信 | Mark VI JPCB 总线 | 状态反馈至控制器 |
| 功耗（每通道） | 2 W（动作时） | |
| 防护等级 | IP20（需安装在控制柜内） | NEMA/UL 类型1认证 |
| 工作温度 | -40°C 至 +85°C |
⚠️ 注：后缀 GF 表示 镀金触点+防火外壳 版本（符合UL 94 V-0阻燃标准）。
应用领域
| 行业 | 典型应用场景 | 配套控制系统 |
|---|---|---|
| 能源电力 | 燃气轮机辅助设备控制 | GE Mark VI / Mark VIe |
| 石油化工 | 输油泵紧急启停 | Honeywell Safety Manager |
| 水处理 | 高压水泵轮换控制 | Rockwell ControlLogix |
| 船舶动力 | 辅机舱通风系统 | Wärtsilä WIC |
系统集成要点
- 兼容性：
- 仅适用于 Mark VI 系列机架（需插槽：JR1-JR8）。
- 接线要求：
- 必须使用 屏蔽双绞线（线径 ≥1.5mm²），继电器输出端需加 灭弧电路（如RC吸收）。
- 冗余配置：
- 可通过控制器逻辑实现双模块并联冗余（需外部硬接线）。
