通用电气（GE）Speedtronic Mark VI IS200TSVCH1AED 热电偶信号采集模块
- 品牌：GE
- 型号：IS200TSVCH1AED
- 发货时间：3-5天
- 质保：365天
- 联系人：肖小姐
- 电话：15359021002（VX同号）
- WhatsApp：+86 15359021002
- Skype：+86 15359021002
- 邮箱：luckyxiao.909@gmail.com
- 外贸官网：www.shenzhencx.com
-
产品详情

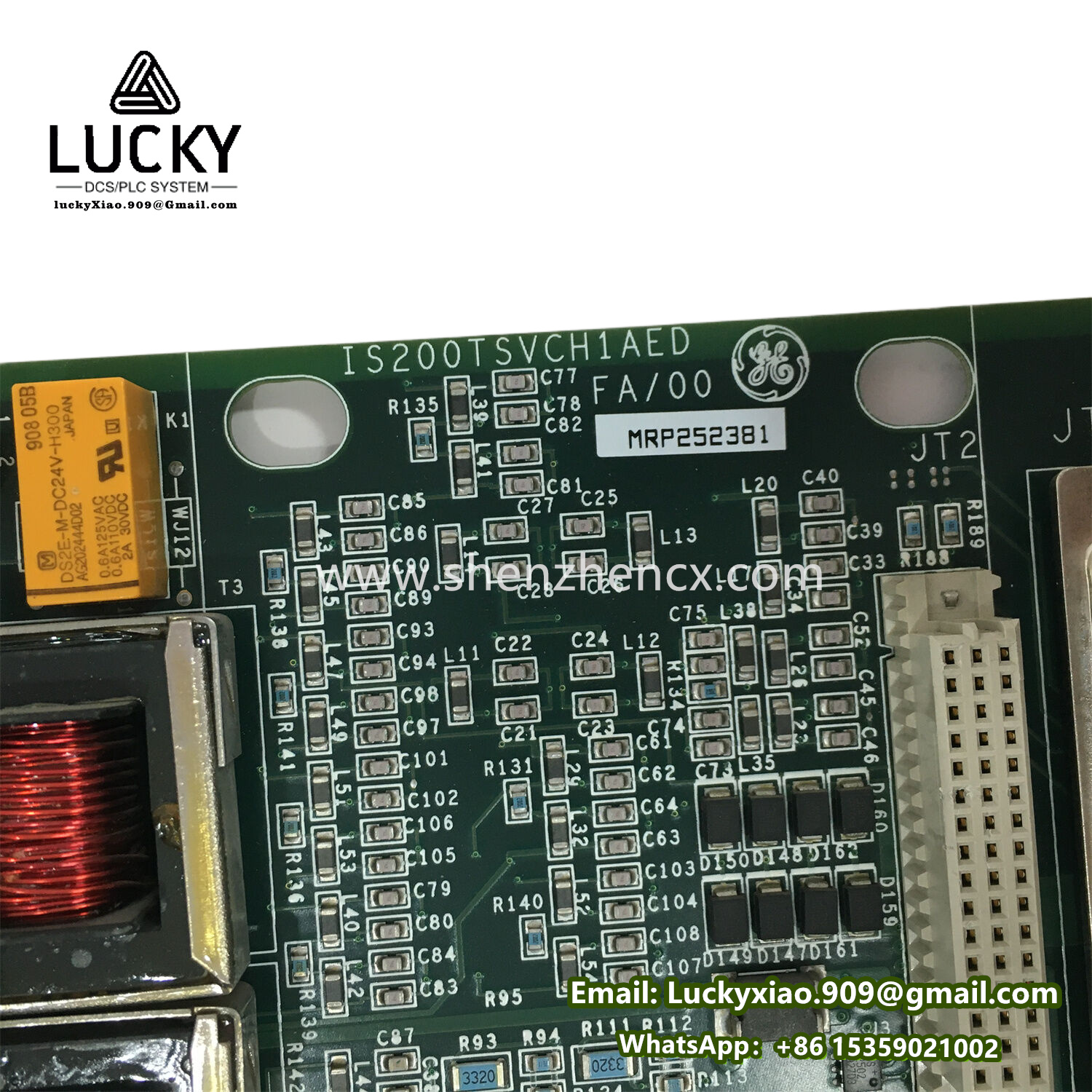

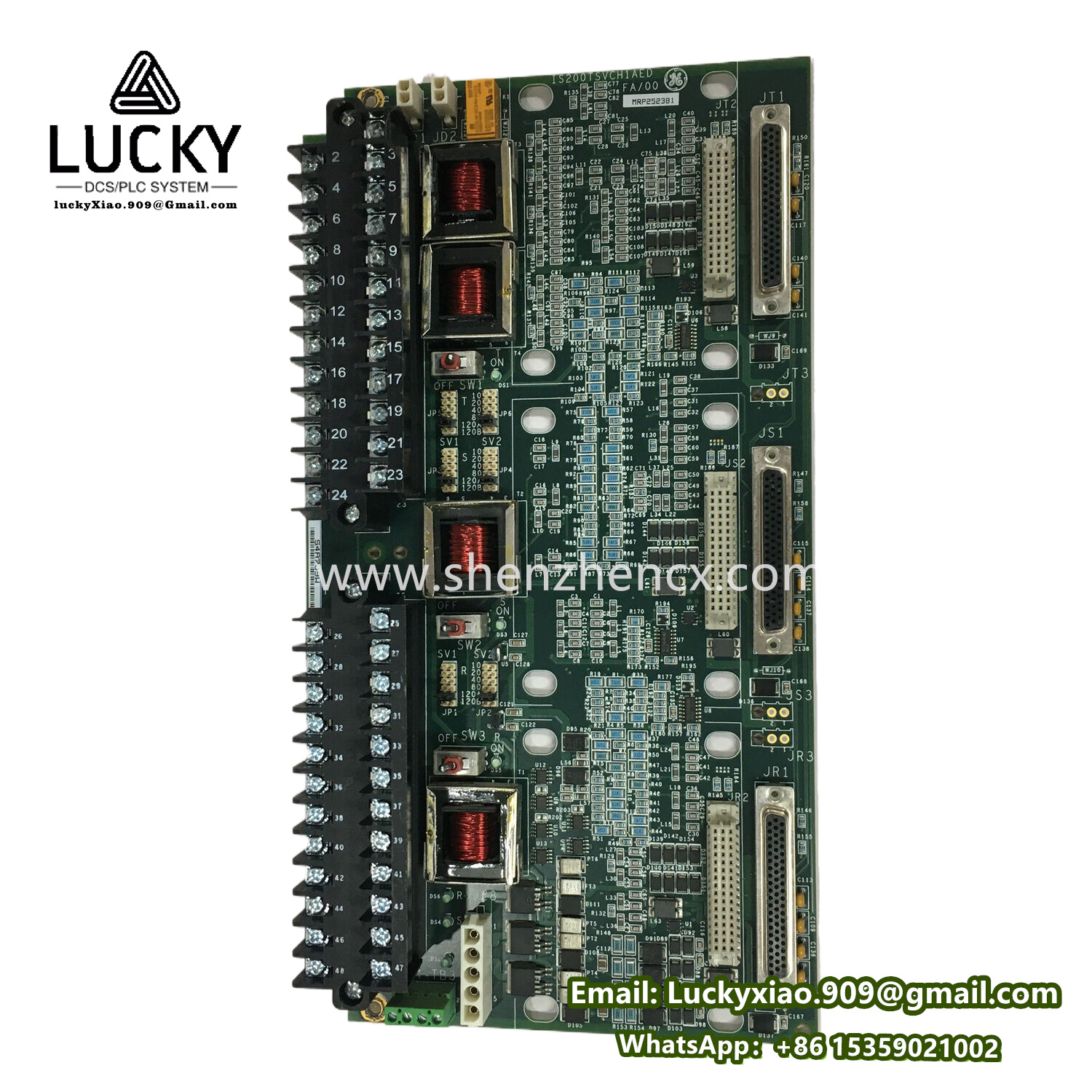

通用电气（GE）Speedtronic Mark VI IS200TSVCH1AED 热电偶信号采集模块
产品说明
IS200TSVCH1AED 是通用电气（GE）Speedtronic Mark VI 燃气轮机控制系统中的 高精度热电偶信号采集模块。专为工业高温测量场景（如涡轮排气温度、轴承温度监测）设计，支持 16通道 热电偶输入，具备冷端补偿(CJC)、开路检测及抗电磁干扰能力，适用于苛刻工业环境。
核心特征
- 多类型兼容
- 支持 J/K/T/E/R/S/B/N 型热电偶（软件可配置），量程覆盖 -200°C 至 +1820°C。
- 高精度采集
- 24位 ΔΣ ADC + 0.1°C 分辨率，总精度 ±0.25% F.S.（含冷端补偿误差）。
- 强抗干扰设计
- 通道间隔离 250V AC，共模抑制比 >120 dB（60Hz），符合 IEC 61000-6-4 标准。
- 智能诊断
- 实时检测热电偶开路、短路、超量程，通过LED与背板告警（故障代码存储）。
- 冷端补偿优化
- 集成 PT1000 高精度冷端传感器（±0.5°C补偿精度），消除环境温度影响。
作用与用途
- 核心功能：将热电偶的微弱毫伏信号转换为高精度数字量，传输至Mark VI控制器用于温度保护与控制。
- 典型应用场景：
- 燃气轮机排气温度（Exhaust Gas Temperature, EGT）监测
- 蒸汽轮机轴承金属温度联锁保护
- 工业窑炉多区温度采集
- 航空发动机地面试车台测温
产品参数与规格
| 参数类别 | 规格详情 | 单位/备注 |
|---|---|---|
| 型号 | IS200TSVCH1AED | Mark VI 热电偶模块 |
| 输入通道数 | 16 | 差分隔离输入 |
| 热电偶类型 | J/K/T/E/R/S/B/N | 软件组态选择 |
| 测量范围 | -200°C 至 +1820°C | 依据热电偶类型 |
| 精度 | ±0.25% F.S. 或 ±1°C (取大值) | 含冷端补偿误差 |
| 分辨率 | 0.1°C | 23位有效位 |
| 采样速率 | 10 SPS（通道扫描） | 可编程 |
| 冷端补偿 | 板载 PT1000 传感器 | ±0.5°C 补偿精度 |
| 输入阻抗 | >10 GΩ | |
| 隔离强度 | 通道-地 250V AC / 通道间 150V AC | 持续隔离 |
| 工作温度 | -40°C 至 +85°C | |
| 供电功耗 | 3.5 W（24 VDC） |
⚠️ 注：后缀 AED 表示 增强型防震设计（符合 MIL-STD-810G 振动标准）。
应用领域
| 行业 | 典型应用场景 | 配套系统 |
|---|---|---|
| 能源电力 | 燃气轮机燃烧室/排气温度监测 | GE Mark VI 保护系统 |
| 钢铁冶金 | 高炉热风炉温度采集 | Siemens PCS7 APC |
| 化工流程 | 反应器多点温度监控 | Emerson DeltaV SIS |
| 航空航天 | 发动机试车台热电偶阵列 | NI LabVIEW 测试平台 |
系统集成要点
- 兼容性：
- 仅适用于 Mark VI 控制器机架（VME 背板插槽：VP1-VP8）。
- 接线要求：
- 必须使用 屏蔽双绞线（如 Belden 8761），屏蔽层单端接地，线长 ≤100米。
- 组态软件：
- GE ToolboxST（需导入 热电偶类型库，文件：TC_Lib_V4.1.xml）。
