GE IS200TSVCH1ADC S1CX01H 16通道通用热电偶输入模块
- 品牌：GE
- 型号：IS200TSVCH1ADC S1CX01H
- 发货时间：3-5天
- 质保：365天
- 联系人：肖小姐
- 电话：15359021002（VX同号）
- WhatsApp：+86 15359021002
- Skype：+86 15359021002
- 邮箱：luckyxiao.909@gmail.com
- 外贸官网：www.shenzhencx.com
-
产品详情

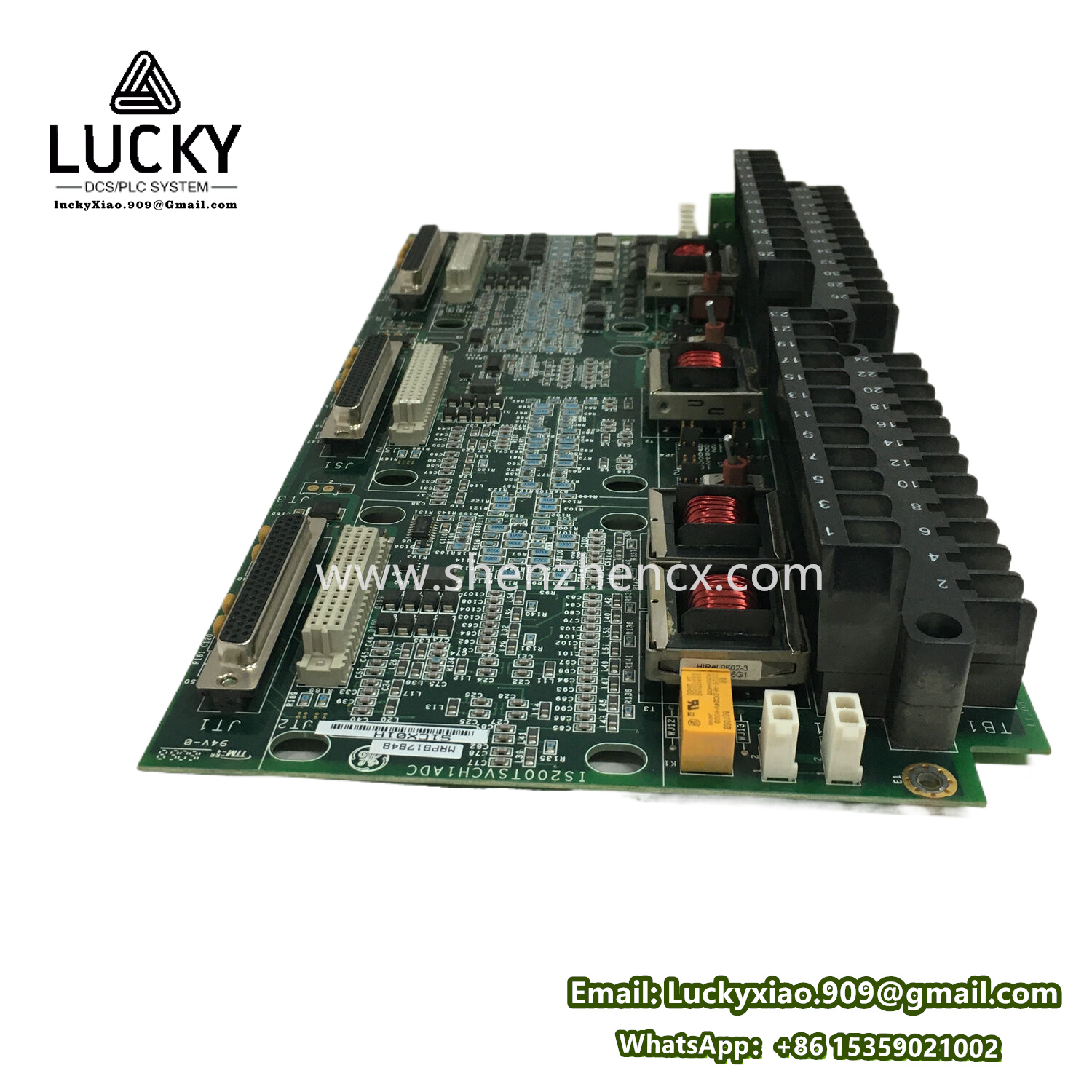

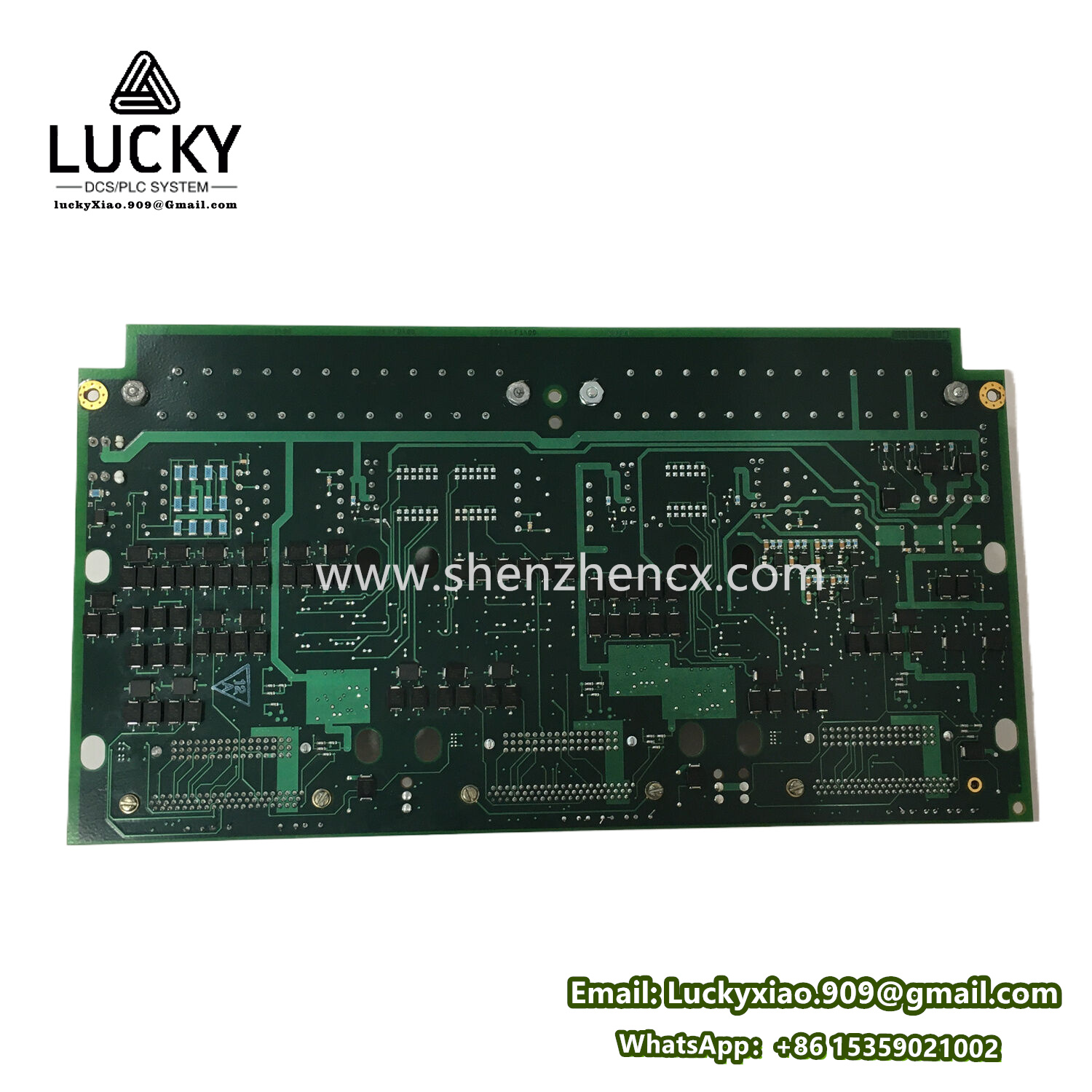

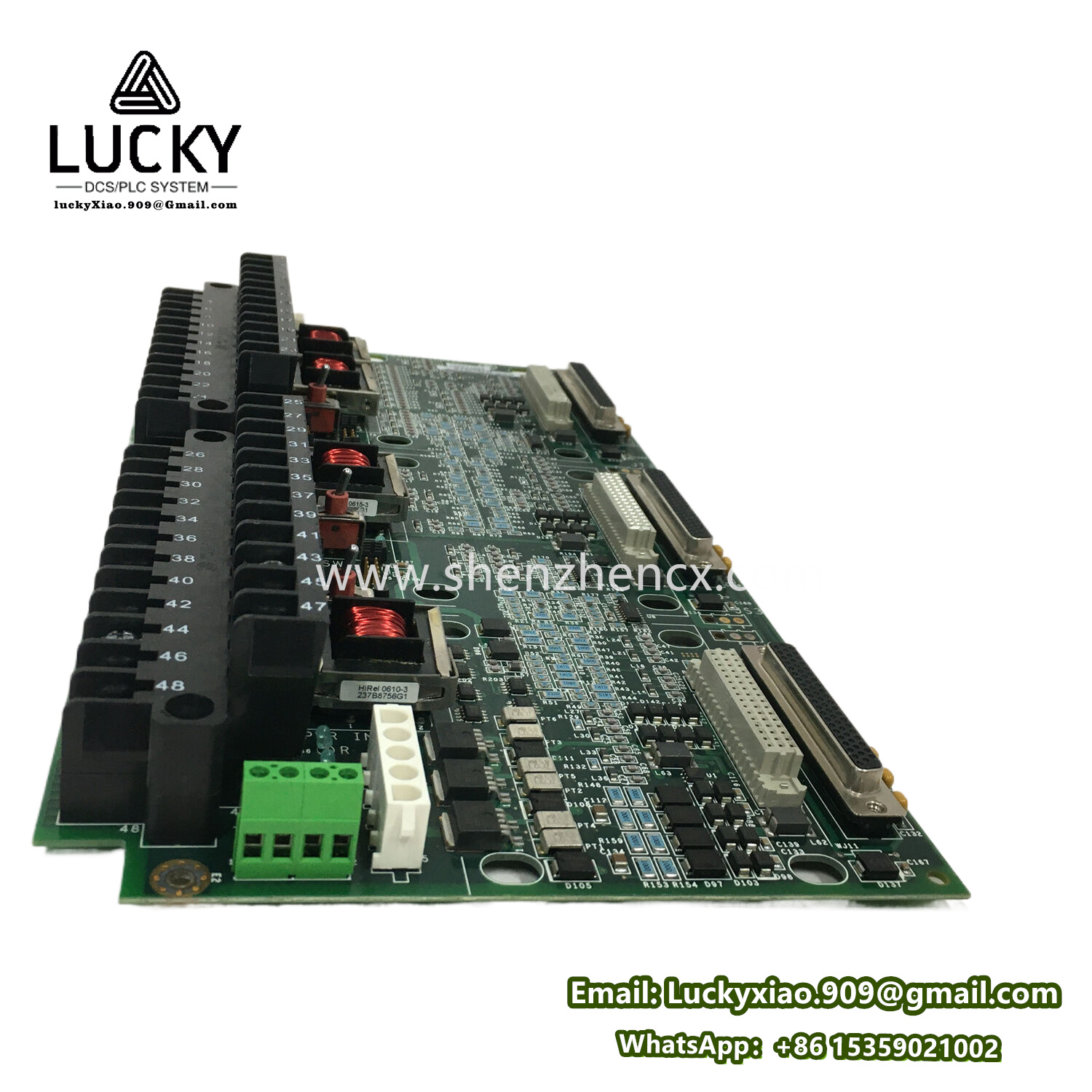

GE IS200TSVCH1ADC S1CX01H 16通道通用热电偶输入模块
产品说明
IS200TSVCH1ADC S1CX01H 是通用电气（GE）Speedtronic Mark VI 燃气轮机控制系统中的 16通道通用热电偶输入模块。专为工业温度监测设计，支持 8种标准热电偶类型，集成冷端补偿（CJC）和开路诊断功能，适用于燃气轮机排气温度、轴承温度等高精度测量场景。
核心特征
- 灵活输入配置
- 支持 J/K/T/E/R/S/B/N 型热电偶（软件可切换），量程覆盖 -200°C 至 +1820°C。
- 高精度采集
- 24位 ΔΣ ADC，基础精度 ±0.3% F.S.（搭配冷端补偿），分辨率 0.1°C。
- 实时诊断
- 自动检测热电偶 开路/短路/超量程，故障通道LED红灯报警。
- 冷端补偿优化
- 板载 Class A PT100 冷端传感器，补偿精度 ±1°C（0-70°C环境）。
- 抗干扰设计
- 通道间隔离 150V AC，共模抑制比 >100 dB（50/60Hz）。
作用与用途
- 核心功能：将热电偶的毫伏级微弱信号转换为高精度数字量，供Mark VI控制器执行温度保护及调节。
- 典型应用场景：
- 燃气轮机燃烧室/排气段温度监测（EGT）
- 蒸汽轮机轴承金属温度联锁保护
- 工业加热炉多区温度采集
- 压缩机缸体温度梯度分析
产品参数与规格
| 参数类别 | 规格详情 | 单位/备注 |
|---|---|---|
| 型号 | IS200TSVCH1ADC S1CX01H | Mark VI 热电偶模块 |
| 输入通道数 | 16 | 差分隔离输入 |
| 热电偶类型 | J/K/T/E/R/S/B/N | ToolboxST软件配置 |
| 测量范围 | -200°C 至 +1820°C | 依据热电偶类型（如S型≤1600°C） |
| 精度 | ±0.3% F.S. 或 ±1.5°C（取大值） | 含冷端补偿（25°C环境） |
| 分辨率 | 0.1°C | 有效位数20 bit |
| 采样速率 | 5 SPS/通道 | 扫描模式 |
| 冷端补偿 | 板载 PT100 传感器 | ±1°C 补偿精度（0-70°C） |
| 输入阻抗 | >1 GΩ | |
| 隔离强度 | 通道-背板 250V AC / 通道间 150V AC | 1分钟耐压 |
| 工作温度 | -20°C 至 +70°C | |
| 供电功耗 | 3.0 W（24 VDC ±10%） | |
| EMC认证 | IEC 61326-1 | 工业电磁兼容标准 |
⚠️ 注：
- ADC 后缀：基础经济型（无防震/防辐射设计）
- S1CX01H：硬件版本 Rev H（优化ADC稳定性）
应用领域
| 行业 | 典型应用场景 | 配套控制系统 |
|---|---|---|
| 能源电力 | 燃气轮机排气温度监测 | GE Mark VI 保护系统 |
| 化工流程 | 反应釜温度多点监控 | Emerson DeltaV |
| 造纸工业 | 烘缸表面温度扫描 | Honeywell Experion PKS |
| 市政供热 | 蒸汽管道温度分布测量 | Siemens S7-400H |
系统集成要点
- 兼容性：
- 适用于 Mark VI VME 机架（插槽 VP1-VP8），需软件版本 ToolboxST 6.0+。
- 接线规范：
- 使用 屏蔽双绞线（推荐Belden 8761），屏蔽层单点接地，线长 <50米。
- 组态流程：
- 在ToolboxST中配置：热电偶类型、滤波时间常数（默认1s）、报警阈值（如EGT超温跳闸值）。
