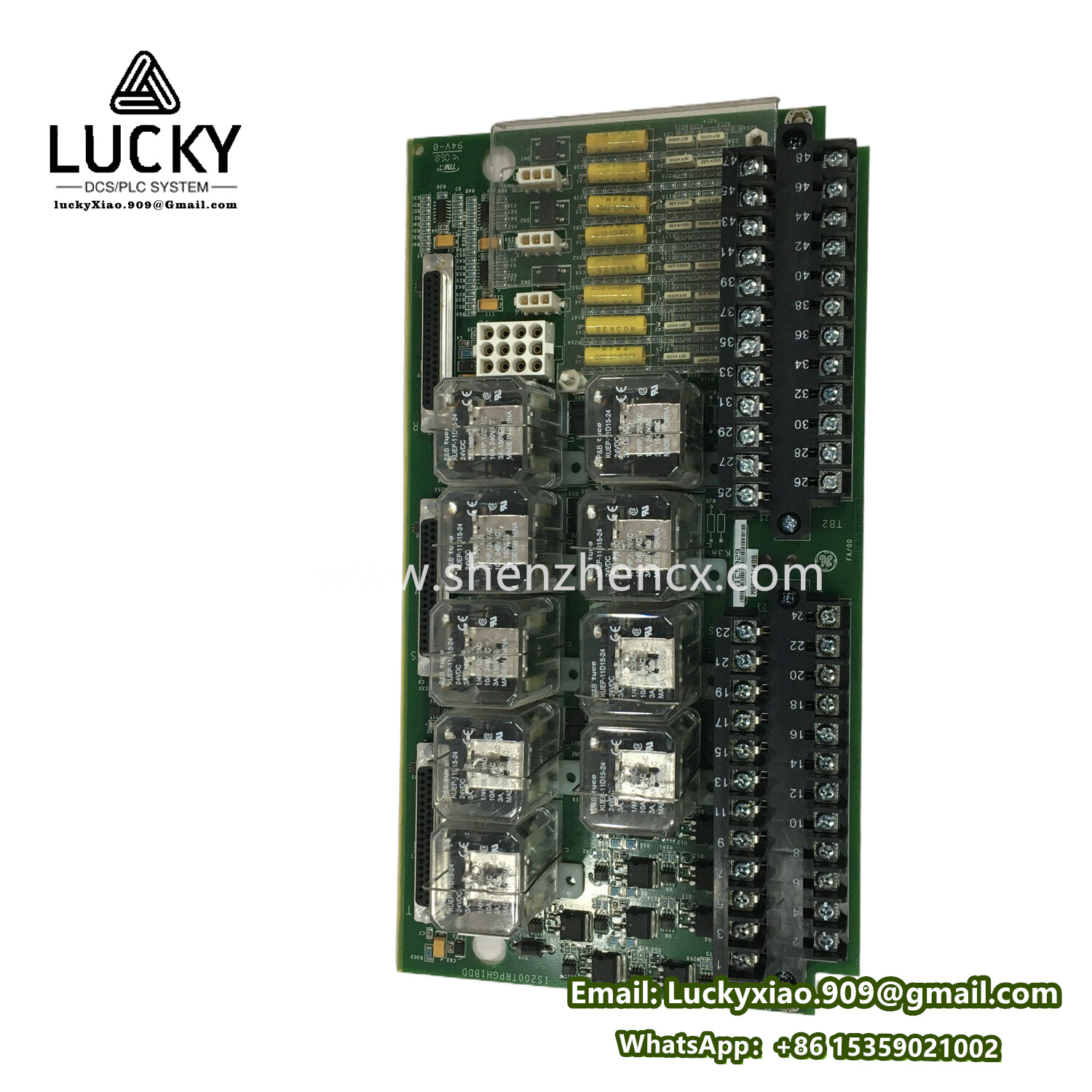

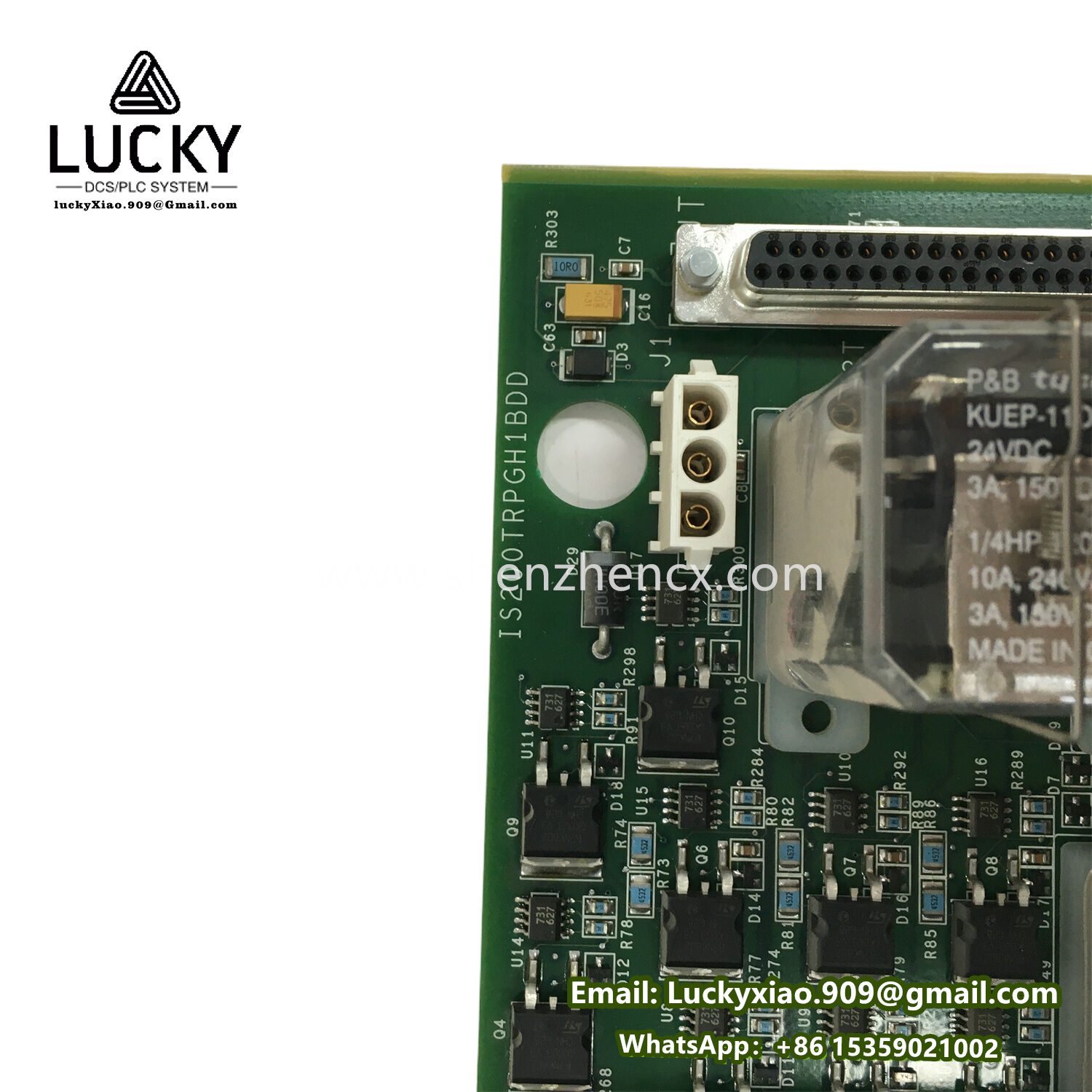

GE IS200TRPGH1BDD S1C5029 16通道高可靠性继电器输出模块
产品说明
IS200TRPGH1BDD S1C5029 是通用电气（GE）Speedtronic Mark VI 控制系统中的 16通道高可靠性继电器输出模块。专用于驱动阀门、断路器、泵等工业设备，提供强电隔离控制信号。模块支持 干接点/湿接点输出，具备短路保护与实时状态反馈，适用于安全联锁（SIL2）和过程控制场景。
核心特征
- 双模式输出
- 支持 干接点（机械继电器）与 湿接点（固态继电器）配置，负载兼容 5-250V AC/DC。
- 高负载能力
- 单通道负载：2A @ 250V AC / 3A @ 30V DC（干接点），0.5A @ 120V AC（湿接点）。
- 实时诊断
- 监测继电器 粘连/线圈开路/负载短路，故障通道触发红色LED报警。
- 双重隔离保护
- 通道-逻辑电路隔离 1500Vrms，通道间隔离 250Vrms，符合 IEC 61010-1。
- 安全认证
- SIL2 功能安全等级（IEC 61508），MTBF > 250,000 小时。
作用与用途
- 核心功能：将控制器的低功率逻辑信号转换为高功率开关信号，驱动现场执行机构。
- 关键应用场景：
- 燃气轮机燃料阀启停控制
- 电厂断路器分合闸操作
- 压缩机防喘振阀紧急开启
- 消防系统泵组远程启停
产品参数与规格
| 参数类别 | 规格详情 | 单位/备注 |
|---|---|---|
| 型号 | IS200TRPGH1BDD S1C5029 | Mark VI 继电器模块 |
| 输出通道数 | 16 | 独立常开触点（NO） |
| 输出类型 | 机械继电器（干接点） + 固态继电器（湿接点） | 软件可配置 |
| 负载能力 | 干接点：2A@250V AC / 3A@30V DC 湿接点：0.5A@120V AC | 电阻性负载 |
| 开关寿命 | 干接点：10⁶次（阻性负载） 湿接点：10⁹次 | |
| 响应时间 | 干接点：<10ms 湿接点：<1ms | 闭合/断开 |
| 隔离强度 | 通道-背板：1500Vrms 通道间：250Vrms | 1分钟耐压 |
| 状态反馈 | 每通道双LED（绿色=运行/红色=故障） | |
| 工作温度 | -40°C 至 +85°C | |
| 供电功耗 | 4.8 W（24 VDC ±10%） | 最大负载时 |
| 安全认证 | SIL2 (IEC 61508) / UL 508 |
⚠️ 注：
- BDD 后缀：工业级强化防护（防尘/防潮 IP20）
- S1C5029：硬件版本 Rev 9（优化继电器驱动电路）
应用领域
| 行业 | 典型应用场景 | 配套执行机构 |
|---|---|---|
| 能源电力 | 燃气轮机燃料截止阀控制 | GE AUMA SAR电动执行器 |
| 石油化工 | 紧急泄压阀（ESD）触发 | Fisher FIELDVUE DVC6200 |
| 水处理 | 大型水泵启停控制 | ABB M3BP变频电机 |
| 轨道交通 | 接触器分合闸控制 | Siemens 3TL接触器 |
系统集成要点
- 兼容性：
- 仅适配 Mark VI VME 机架（插槽位置：VS1-VS6），需控制器软件版本 ToolboxST 5.5+。
- 接线规范：
- 高压侧使用 0.5mm²以上屏蔽线，负载感性负载（如电磁阀）时并联 RC吸收电路（推荐：100Ω+0.1μF）。
- 组态配置：
- 在ToolboxST中设置：输出模式（干/湿）、故障安全状态（默认=断电释放）、脉冲宽度（用于阀门点动）。
- 替代型号：
- 经济型：IS200TRPGH1ACC（触点容量1A）
- 新一代：IS220TRPGH1A（Mark VIeS，支持PROFINET）
