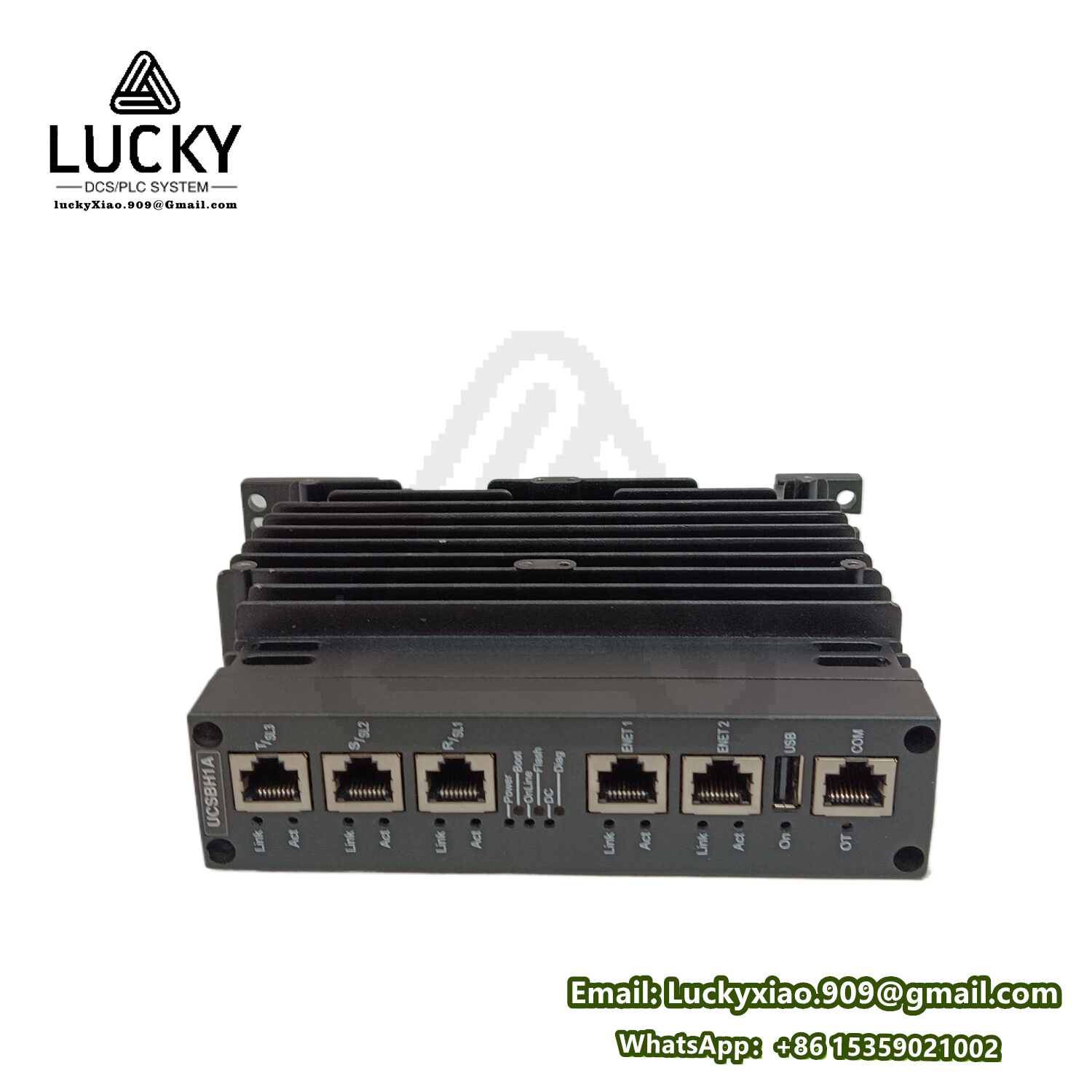

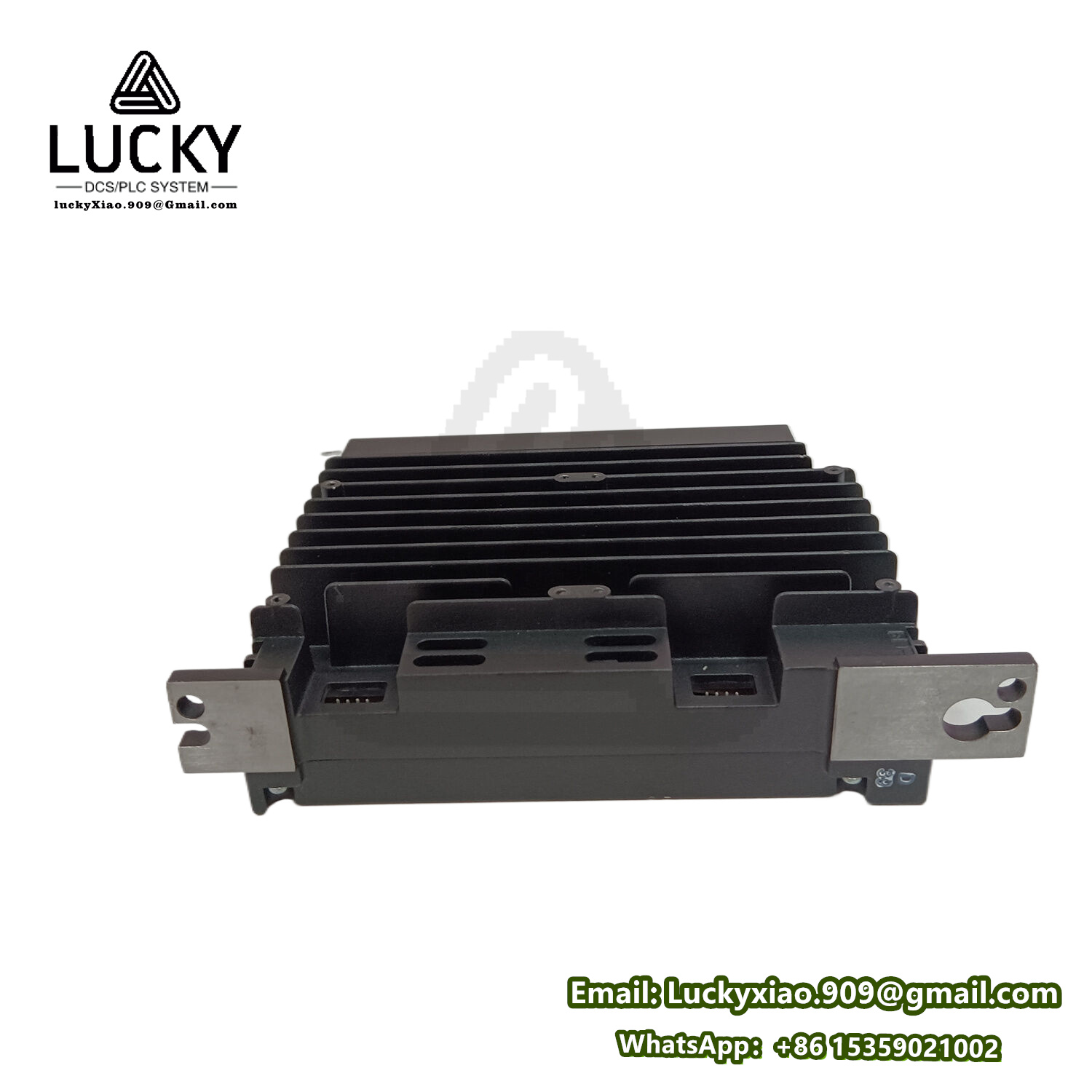

GE通用电气 IS420UCSBH1A 高速通讯背板模块

GE通用电气 IS420UCSBH1A 高速通讯背板模块

产品说明

IS420UCSBH1A 是通用电气 Mark VIe 燃气轮机控制系统 的 高速通讯背板模块，属于 EX2100e 系列。提供 双通道 PCIe 总线，支持 Mark VIe 控制器与 I/O 包之间的实时数据交换，专为严苛工业环境设计（-40°C至+70°C运行）。具备 硬件加密功能（支持AES-256），符合 NERC CIP 电力安全标准。

核心特征

1. 冗余通讯架构
   • 双独立 1Gbps PCIe 通道，支持 热备用切换（切换时间 <10ms）。
2. 抗干扰设计
   • 电磁屏蔽罩（EMC >100dB），符合 IEEE 1613 Class 2 变电站标准。
3. 实时诊断
   • 内置自检（BIT）功能，通过 LED状态灯 报告总线错误、温度超标、加密异常。
4. 固件安全
   • 固件签名校验 + 物理写保护开关，防止未授权修改。

作用与用途

• 核心功能：连接 Mark VIe 控制器（如IS420UCSCH1A） 与 I/O扩展包，传输 控制指令 和 实时传感器数据。
• 典型场景：
  • 燃气轮机转速控制
  • 发电厂励磁系统通讯
  • 分布式能源站(DES)主控柜

产品参数与规格

⚠️ 关键限制：

• 兼容控制器：仅支持 Mark VIe 系列（如 IS420UCSCH1A），不兼容 Mark V；
• I/O包距离：最大 100m（需用 IC754APXFT01 光纤扩展器）；
• 固件版本：必须 ≥ V03.09.00C（低于此版本不支持AES-256）。

应用领域

模块接口定义

  [LED指示灯区]
    ┌─ POWER (绿): 5V电源正常
    ├─ CH1_ACT (黄): 通道1数据活动
    ├─ CH2_ACT (黄): 通道2数据活动
    └─ FAULT (红): 模块故障（需诊断）

  [HSMC连接器]
    J1: 主通道 (至控制器)
    J2: 扩展通道 (至I/O包或冗余模块)

系统集成要点

• 冗余配置步骤：
  1. 主模块 IS420UCSBH1A 安装于 控制器侧；
  2. 备用模块通过 HSMC-J2 直连主模块；
  3. 在 ToolboxST 软件中启用 Redundancy Sync 功能。
• 加密配置：

  硬件：拨动SW1开关至"ENCRYPT ON"位置
  软件：运行 Cipher Manager 导入NERC证书

诊断与维护

生命周期信息

• 停产公告日期：2021年（GE 通告号：NPI-2020-015-R0）
• 最后订单日期：2023年12月
• 替代型号：
  • IS420UCSBH2A（兼容PCIe 2.0，带宽提升至5Gbps）
  • IC695UCSBH2（RX3i平台兼容版本）

 维护建议：

• 清洁周期：每6个月用 压缩氮气 除尘（禁用异丙醇）；
• 热插拔操作：仅允许在 ToolboxST在线状态下 更换备用模块。

机械安装图

  [DIN导轨锁扣]
  ┌───────────────┐
  │  HSMC-J1      │ ← 控制器接口
  │  HSMC-J2      │ ← I/O扩展接口
  │  PWR LED      │
  └─────▲─────────┘
        └── 5VDC电源输入端子 (V+/V-/PE)

安装力矩：

• 导轨卡扣：0.8Nm
• 接地螺钉：1.2Nm
