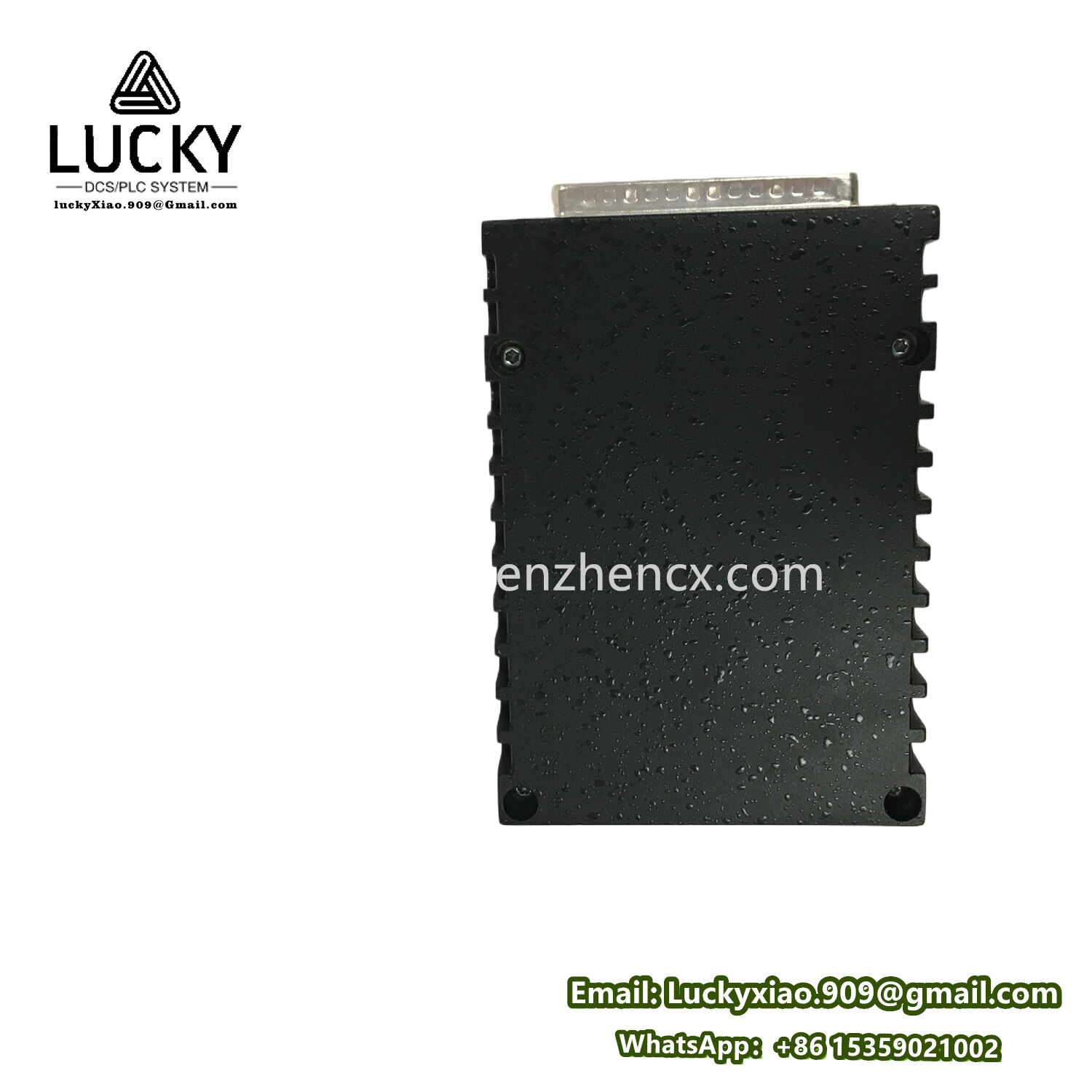

GE IC660EPM100J 8通道热电阻（RTD）输入模块

GE IC660EPM100J 8通道热电阻（RTD）输入模块

产品说明

IC660EPM100J 是 GE VersaMax PLC 系统 的 8通道热电阻（RTD）输入模块，支持 PT100/PT1000/Ni120/Cu10 等传感器类型。提供 ±0.1°C 高精度温度测量，具备 通道间隔离（1500VAC） 和 开路/短路诊断 功能，适用于工业过程温度监控。

核心特征

1. 智能传感器配置
   • 自动识别 2/3/4线制RTD，支持 ±30V共模电压抑制。
2. 高精度转换
   • 24位ADC + 数字滤波，分辨率 0.01°C（PT100在0-100°C范围）。
3. 双报警输出
   • 每通道独立设置 高/低温度报警阈值，通过背板传输至PLC。
4. 抗干扰设计
   • EMC防护等级 IEC 61000-4-4 Level 4（±4kV 电快速瞬变抗扰）。

作用与用途

• 核心功能：将 RTD电阻信号 转换为 数字温度值，供PLC进行过程控制。
• 典型场景：
  • 工业反应釜温度闭环控制
  • 发电机组轴承温度监测
  • HVAC系统管路温度保护

产品参数与规格

⚠️ 关键限制：

• 导线电阻补偿：仅 3/4线制RTD 自动补偿，2线制需手动校正；
• 最大线缆长度：100m（屏蔽双绞线，线径≥0.5mm²）；
• 通道共享限制：同一模块 不可混接热电偶（需用 IC660ELD100 热电偶模块）。

应用领域

接线示意图

  4线制PT100接线（通道1示例）：
    CH1+  ────[RTD]──── CH1-
    S1+   ────[RTD]──── S1-    // S+、S-为电压检测线

注意：屏蔽层统一接 FG端子（框架地）

模块配置步骤

1. 硬件设置：
   • 通过 DIP开关 选择传感器类型（SW1-SW8对应通道1-8）
2. 软件组态：

   Proficy Machine Edition 配置：
     - 添加模块至VersaMax站
     - 设置：RTD类型/线制/滤波时间（默认1s）
     - 报警阈值：HighLimit=150°C, LowLimit=-50°C

诊断与维护

生命周期信息

• 停产日期：2018年（GE通告号：NPI-2017-022）
• 替代型号：
  • IC660EPM101J（升级版，支持PT2000及自定义线性化）
  • IC695ALG600（RX3i平台兼容模块，需配适配器）

 维护建议：

• 校准周期：每年使用 标准电阻箱 校验零点和满量程（推荐Fluke 724）；
• 通道漂移补偿：长期使用后执行 Auto-Calibration（需短接输入端）。

机械安装图示

  [DIN导轨]
  ┌───────────────────┐
  │  CH1~4端子排      │ ← 前盖可拆卸
  │  CH5~8端子排      │
  │  STATUS LED       │ ← 红/黄/绿三色
   └─────┬─────┬───────┘
        │      └── 背板总线接口
         └────── 24VDC电源输入

安装间距：上下模块至少预留 25mm 散热空间
