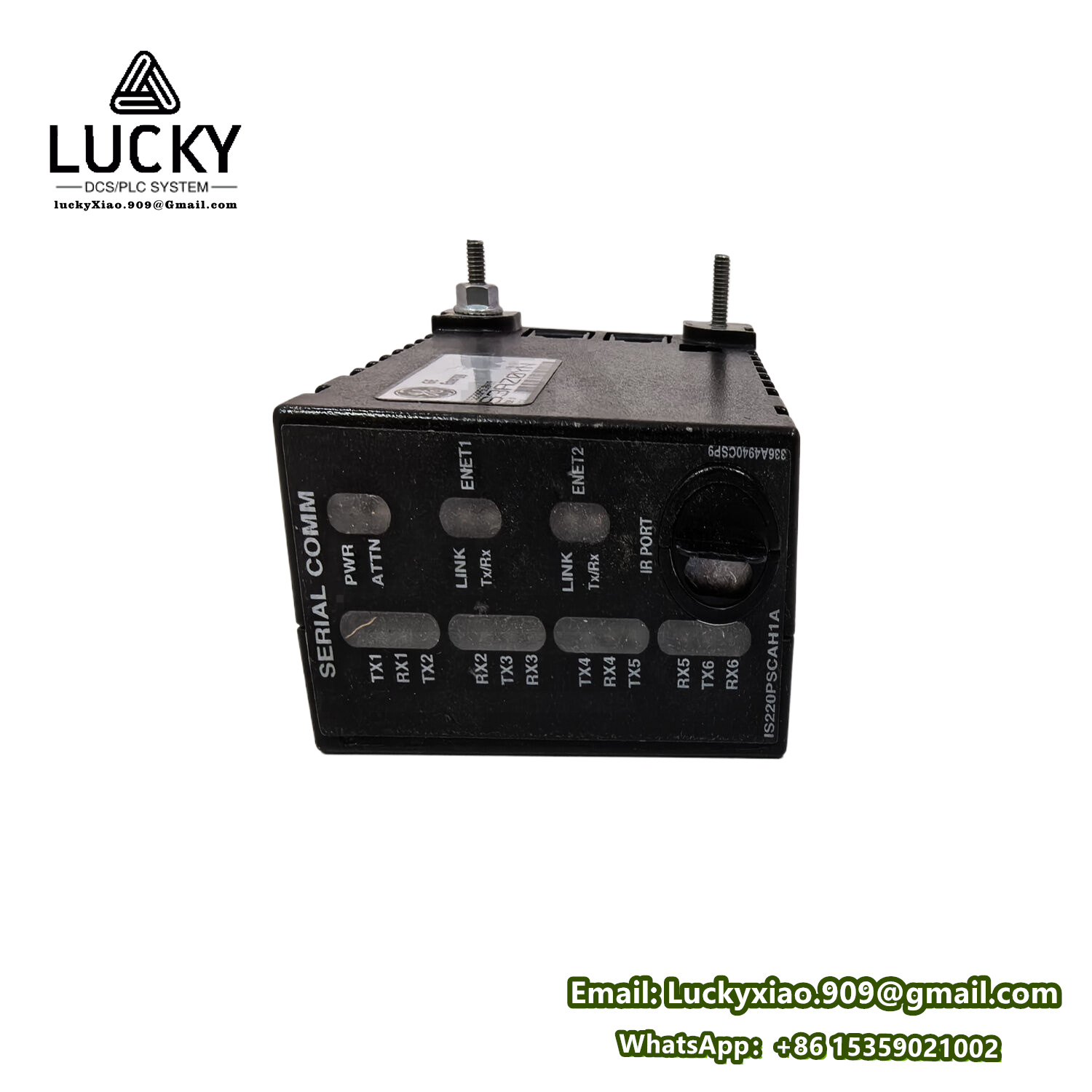

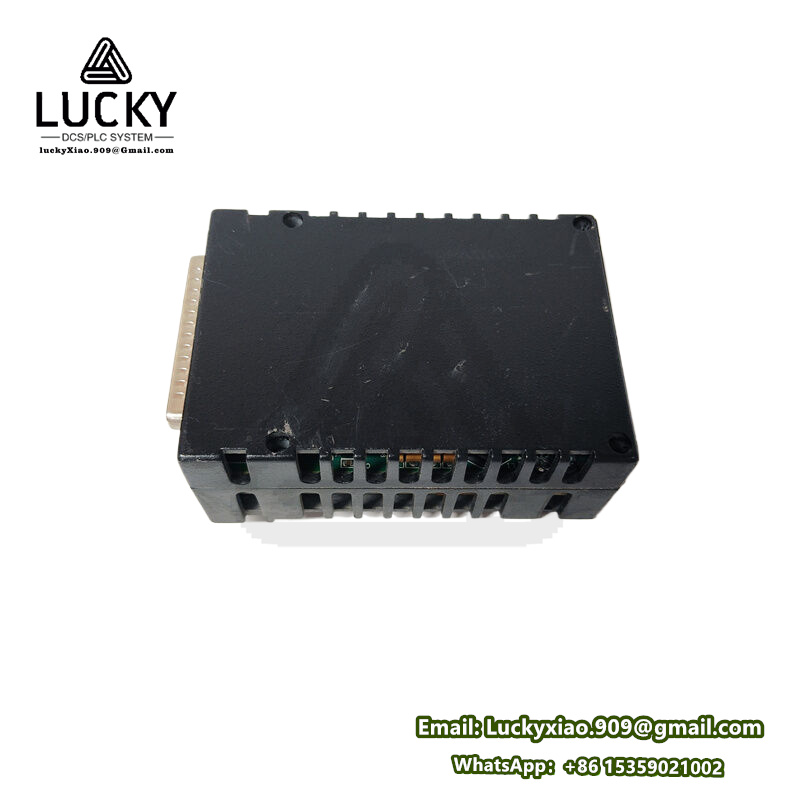

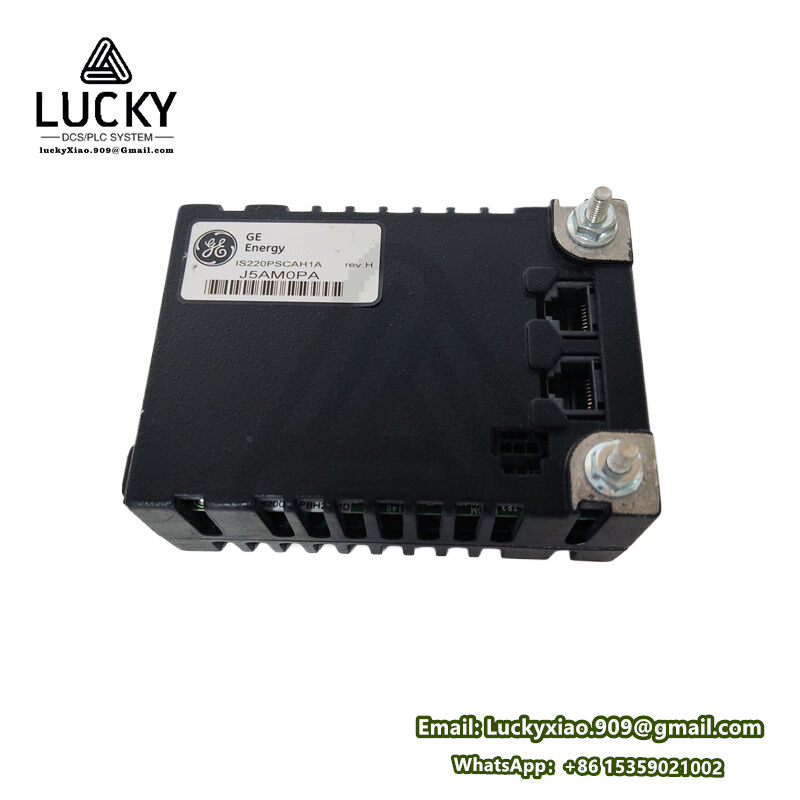

GE Mark VIe 燃气轮机控制系统 IS220PSCAH1A 双通道冗余电源模块
- 品牌：GE
- 型号：IS220PSCAH1A
- 发货时间：3-5天
- 质保：365天
- 联系人：肖小姐
- 电话：15359021002（VX同号）
- WhatsApp：+86 15359021002
- Skype：+86 15359021002
- 邮箱：luckyxiao.909@gmail.com
- 外贸官网：www.shenzhencx.com
-
产品详情
GE Mark VIe 燃气轮机控制系统 IS220PSCAH1A 双通道冗余电源模块
产品说明
IS220PSCAH1A 是 GE Mark VIe 燃气轮机控制系统 的 双通道冗余电源模块，属于 Mark VIe Safety系列。提供 24VDC 主备电源无缝切换，支持 220W 持续输出，具备 实时故障诊断 和 热插拔 功能，专用于关键工业控制系统的 高可用性供电。
核心特征
- 无中断切换
- 主/备电源切换时间 <5ms（基于磁保持继电器），确保控制器零宕机。
- 智能均流控制
- 双通道自动负载平衡（偏差 <5%），延长电源寿命。
- 三重保护机制
- 过压（>30VDC关断）、过流（120%限流）、过温（85°C降额）保护。
- 在线健康监测
- 通过 LED状态灯 与 PDM（电源诊断模块） 报告输入失效、风扇故障、模块温差。
作用与用途
- 核心功能：为 Mark VIe 控制器柜（如IS200ERLCH1A机架）提供 冗余24VDC电源。
- 典型场景：
- 燃气轮机紧急停机系统（ESD）供电
- 发电厂DCS柜电源冗余备份
- 压缩机防喘振控制器电源
产品参数与规格
| 参数类别 | 规格详情 | 单位/备注 |
|---|---|---|
| 型号 | IS220PSCAH1A | Mark VIe 冗余电源模块 |
| 输入电压 | 85-264VAC 或 88-300VDC | 交直流自适应（47-63Hz） |
| 输出功率 | 220W（峰值 250W/10s） | 24VDC ±1% 稳压精度 |
| 输出电流 | 9.2A（主+备通道总额定） | 单通道最大 6A |
| 冗余架构 | 1+1 热备用 | 支持 N+1 并联扩展 |
| 切换时间 | ≤5ms | 无电压跌落 |
| 效率 | ≥85%@满载 | 待机功耗 <8W |
| 冷却方式 | 双滚珠风扇（可拆卸） | 风速 25CFM，噪音 45dBA |
| 保护功能 | OVP/OCP/OTP/短路保护 | 符合 IEC 62103 安全标准 |
| 通讯接口 | RS-485（Modbus RTU） | 传输状态、温度、负载率 |
| 工作温度 | -40°C 至 +70°C | 降额启动温度 -20°C |
| 湿度范围 | 5-95% RH（非凝结） | 污染等级 2 |
| 机械尺寸 | 200mm × 125mm × 62mm | 重量 1.8kg |
| 安装方式 | 垂直安装（带锁紧卡扣） | 间距 ≥25mm 散热空间 |
| 认证标准 | UL 508, CE, IEC 61000-4, EN 50178 | SIL 2（IEC 61508） |
⚠️ 关键限制：
- 输入源要求：主备电源需 独立回路（不可共用断路器）；
- 海拔降额：>2000m 时每升高100m功率降 1%；
- 最小负载：单通道需 ≥10% 负载率（否则触发低载报警）。
应用领域
| 行业 | 典型应用场景 | 系统配置 |
|---|---|---|
| 发电厂 | 燃气轮机控制柜（TMR系统） | 三冗余配置（3×PSCAH1A） |
| 石油化工 | SIS（安全仪表系统）机柜 | 双模块 + 静态开关备份 |
| 钢铁冶炼 | 高炉风机控制站 | 配合UPS输入（抗晃电） |
| 海上平台 | 钻井防喷器控制单元 | 防腐涂层（ISO 12944 C5-M） |
接线与冗余配置
[输入端子] L1/N1: 主电源（AC/DC） L2/N2: 备用电源（AC/DC） [输出端子] V+/V-: 24VDC输出至负载 PE: 接地（4mm²线径） [冗余同步] SYNC接口：连接其他模块实现均流
配置规则：
- 主备输入电源相位差 <3°；
- 输出并联需 等长电缆（长度差 <0.5m）。
诊断与维护
| LED状态 | 含义 | 处理措施 |
|---|---|---|
| GREEN常亮 | 运行正常 | —— |
| YELLOW闪烁 | 备用电源失效 | 检查L2/N2输入电压 |
| RED常亮 | 过温或风扇故障 | 清理风道或更换风扇（P/N：FH401） |
| RED/YELLOW交替 | 输出不均流 | 校准SYNC电缆阻抗 |
生命周期信息
- 停产日期：2020年（GE通告号：NPI-2019-017）
- 替代型号：
- IS220PSCAH2A（效率提升至92%，支持3000m海拔）
- IC695PWR321（RX3i平台兼容，功率350W）
维护建议：
- 风扇更换周期：每 5年 或 40,000小时；
- 电容老化检测：每2年测量 输入浪涌电流（正常 <25A）。
机械安装图示
[控制柜后壁] ┌───────────────┐ │ ↑风扇出风口 │ │ │ │ │ ├─输入端子 │ ← L1/N1/L2/N2 │ ├─输出端子 │ ← V+/V-/PE │ └─SYNC接口 │ └───────────────┘
安装方向：风扇气流 垂直向上（禁止侧装）
