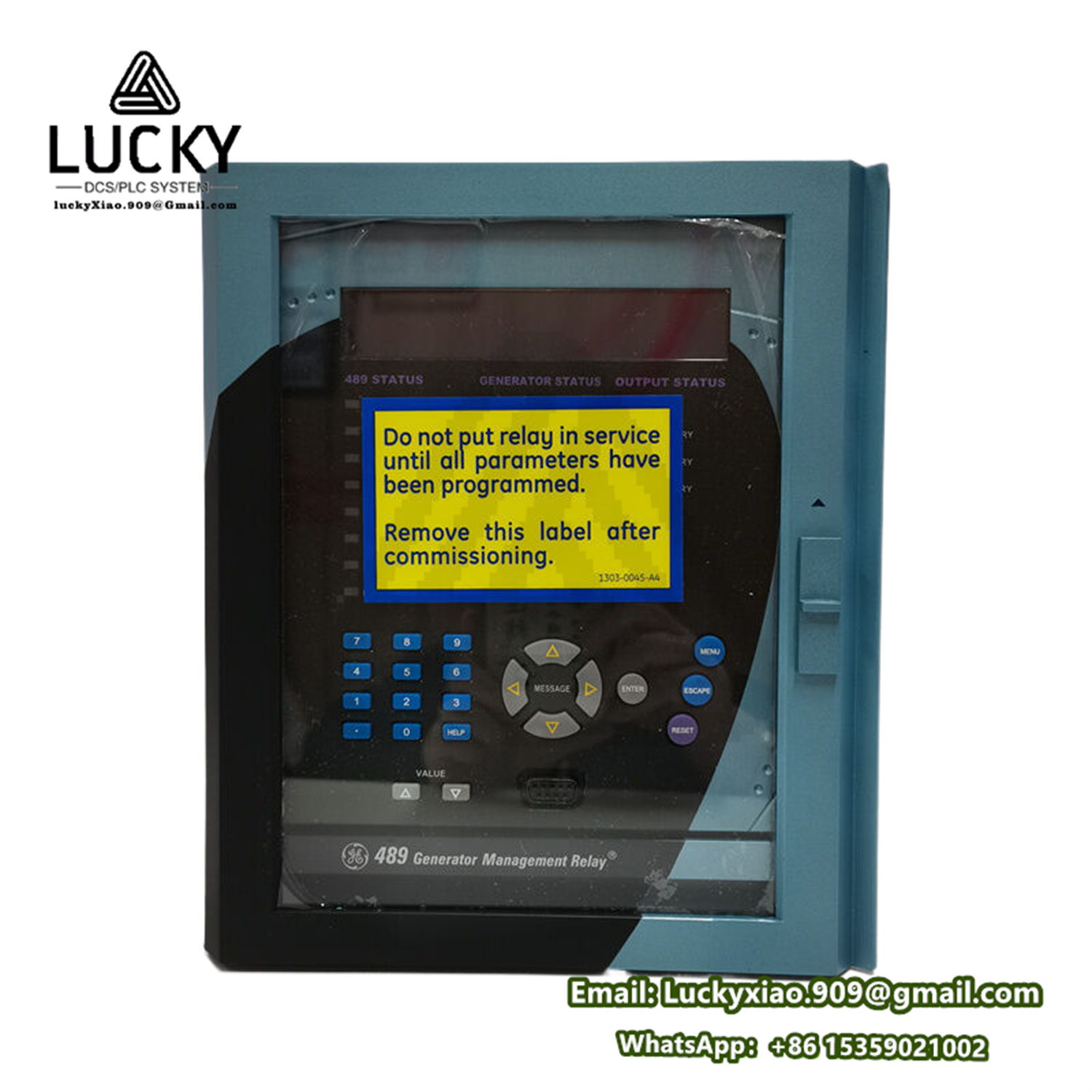

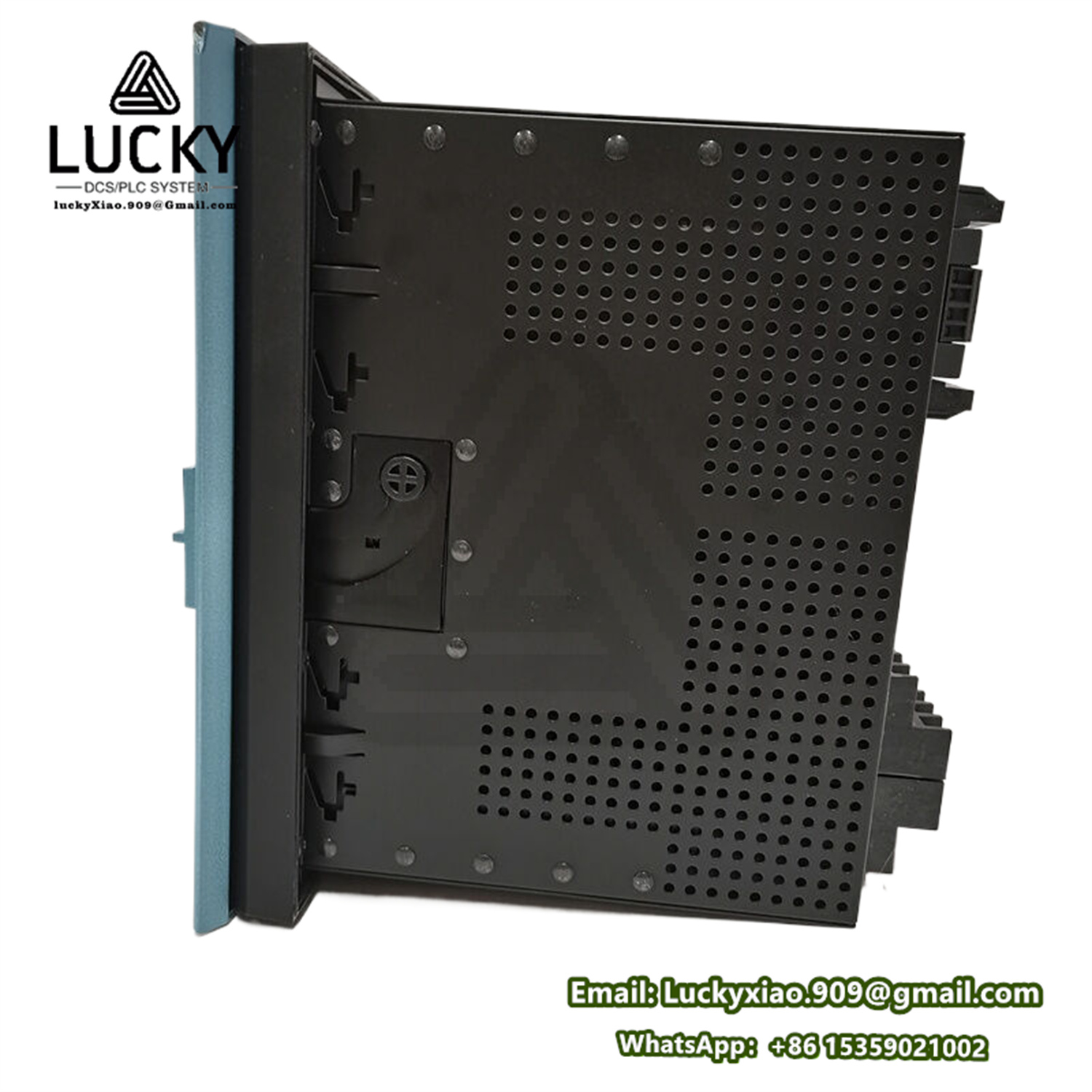

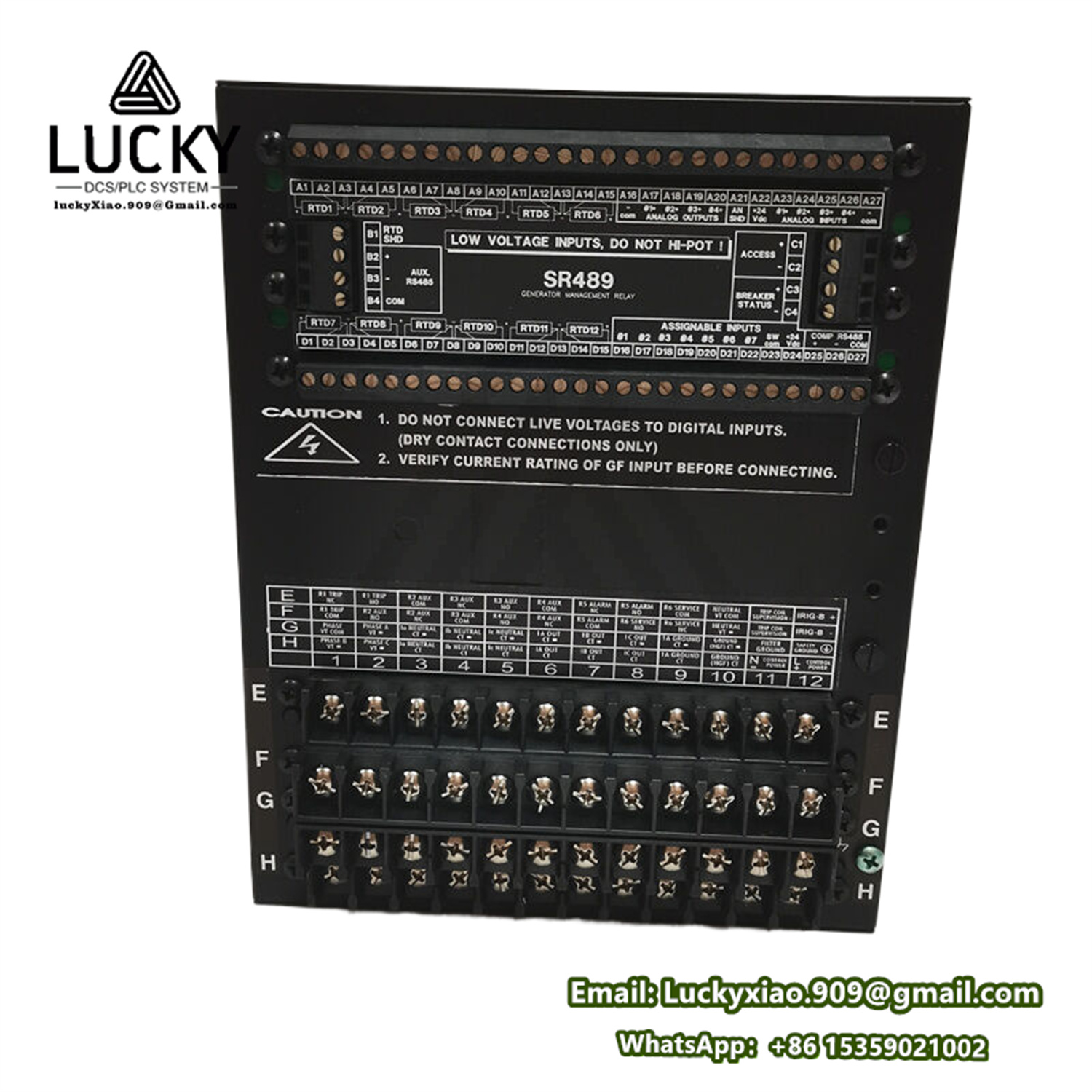

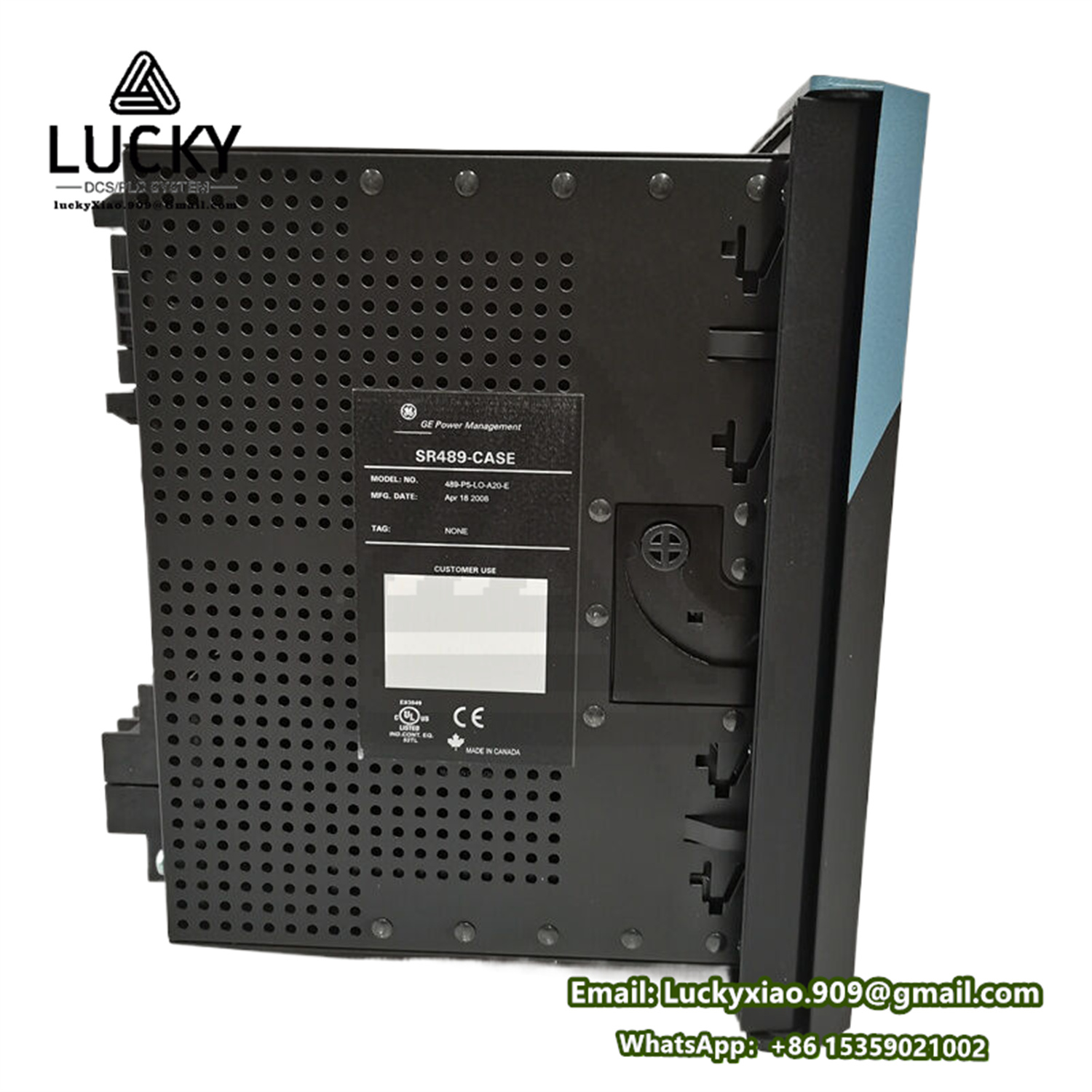

SR489-P5-LO-A20-E GE Multilin 800系列发电机保护继电器
- 品牌：GE
- 型号：SR489-P5-LO-A20-E
- 发货时间：3-5天
- 质保：365天
- 联系人：肖小姐
- 电话：15359021002（VX同号）
- WhatsApp：+86 15359021002
- Skype：+86 15359021002
- 邮箱：luckyxiao.909@gmail.com
- 外贸官网：www.shenzhencx.com
-
产品详情
产品说明
SR489-P5-LO-A20-E 属于 GE Multilin 800系列 的 高性能发电机保护继电器，专用于 大型发电机组综合保护。集成 差动保护、逆功率监测、定子接地保护 等功能，支持 IEC 60255 标准，适用于 10kV~24kV 中压发电机。
核心特征
- 多维度保护算法
- 87G 差动保护（制动系数可调，斜率 15%~40%）
- 32/32R 逆功率保护（灵敏度 0.5% Pn，延时 0.1~60s）
- 自适应诊断
- 定子匝间故障检测（负序电流灵敏度 2% In）
- 转子接地保护（注入 12.5Hz 方波信号，阻抗测量精度 ±5%）
- 高级通信
- 双以太网口（Modbus TCP/DNP3.0） + RS-485（IEC 61850 GOOSE）
- 支持 CyberSentry™ 加密（符合 NERC CIP 标准）
作用与用途
- 核心功能：防止发电机 短路、过载、失磁、非同期并网 等故障。
- 典型场景：
- 火力发电厂汽轮发电机主保护
- 水电站同步机组后备保护
- 燃气轮机黑启动系统监测
产品参数与规格
| 参数类别 | 规格详情 | 单位/备注 |
|---|---|---|
| 型号 | SR489-P5-LO-A20-E | Multilin 800系列 |
| 额定输入 | 三相电压 690V | 电流 5A |
| 保护功能 | 87G/24/32/40/46/49/51V/59/81 | 支持 27 种保护元件 |
| 测量精度 | 电流 ±0.5% | 电压 ±0.2% |
| 故障录波 | 128周波（采样率 64点/周波） | 存储容量 512MB |
| 控制输入/输出 | 8 DI + 6 DO（干接点） | DO容量 250VAC/30VDC@5A |
| 通信接口 | 2×10/100M 以太网 + 2×RS-485 | 协议：Modbus TCP/DNP3.0/IEC61850 |
| 工作电源 | 85-265VAC/VDC 或 125VDC | 功耗 ≤15W |
| 环境适应性 | 工作温度 -40°C~+85°C | 湿度 95% RH（非冷凝） |
| 绝缘强度 | 2.5kV AC（输入/输出间） | 电磁兼容 IEC 60255-26 Level 4 |
| 机械结构 | 145mm×177mm×170mm | 重量 2.8kg（4U高度） |
| 安装方式 | 面板式（前插拔端子） | 防护等级 IP40（前板） |
| 认证标准 | UL 508, CE, IEC 60255, IEEE C37.90 | SIL 2（IEC 61508） |
⚠️ 关键限制：
- 电流互感器要求：二次额定 5A，精度 5P20/10VA；
- 差动斜率设定：最小动作电流 >0.2In，避免误动；
- 非同期并网闭锁：频差 >0.5Hz 或 角差 >20° 时触发。
应用领域
| 行业 | 保护对象 | 定制功能配置 |
|---|---|---|
| 火力发电 | 300MW 汽轮发电机 | 87G差动 + 失步保护（78） |
| 水力发电 | 贯流式水轮机组 | 低频保护（81L） + 过电压（59） |
| 海上风电 | 双馈异步发电机 | 定子接地（64S） + 转子过流（51） |
| 工业自备电厂 | 燃气内燃发电机组 | 逆功率（32） + 电压不平衡（47） |
保护逻辑示例
[发电机启动] IF 并网信号=TRUE → 闭锁逆功率保护(32) ELSE IF 频率>57Hz AND |dF/dt|>1Hz/s → 触发过频保护(81H) [故障处理] 87G动作 → 跳闸 + 启动故障录波 + GOOSE联跳励磁
面板操作与诊断
| LED指示 | 状态 | 含义 |
|---|---|---|
| RUN绿色 | 常亮 | 正常运行 |
| ALARM黄色 | 闪烁 | 告警（如CT断线） |
| TRIP红色 | 常亮 | 保护动作跳闸 |
| COMM蓝色 | 交替闪烁 | 以太网数据交换中 |
人机界面：
- 5.7英寸 LCD触摸屏（分辨率 320×240）
- 支持 多语言菜单（含中文）
生命周期与升级
- 停产日期：2025年（GE通告号：NPI-2024-012）
- 替代型号：
- SR489-P5-LO-A21-E（增加PMU同步相量测量）
- GEN-5E（新一代平台，支持AI故障预测）
维护建议：
- 年检项目：校验保护定值（误差 <±3%） + 清除录波数据；
- 固件升级：通过 Enervista SR 软件在线更新；
- 电池更换：实时时钟电池（CR2032）每 10年 更换。
系统集成架构
[发电机保护柜] ├── SR489-P5-LO-A20-E（主保护） ├── SR750（后备保护） ├── EPM 7300（电能质量监测） └── 通信网关： ├── DCS（通过 Modbus TCP） └── 故障信息主站（IEC 61850 MMS）
