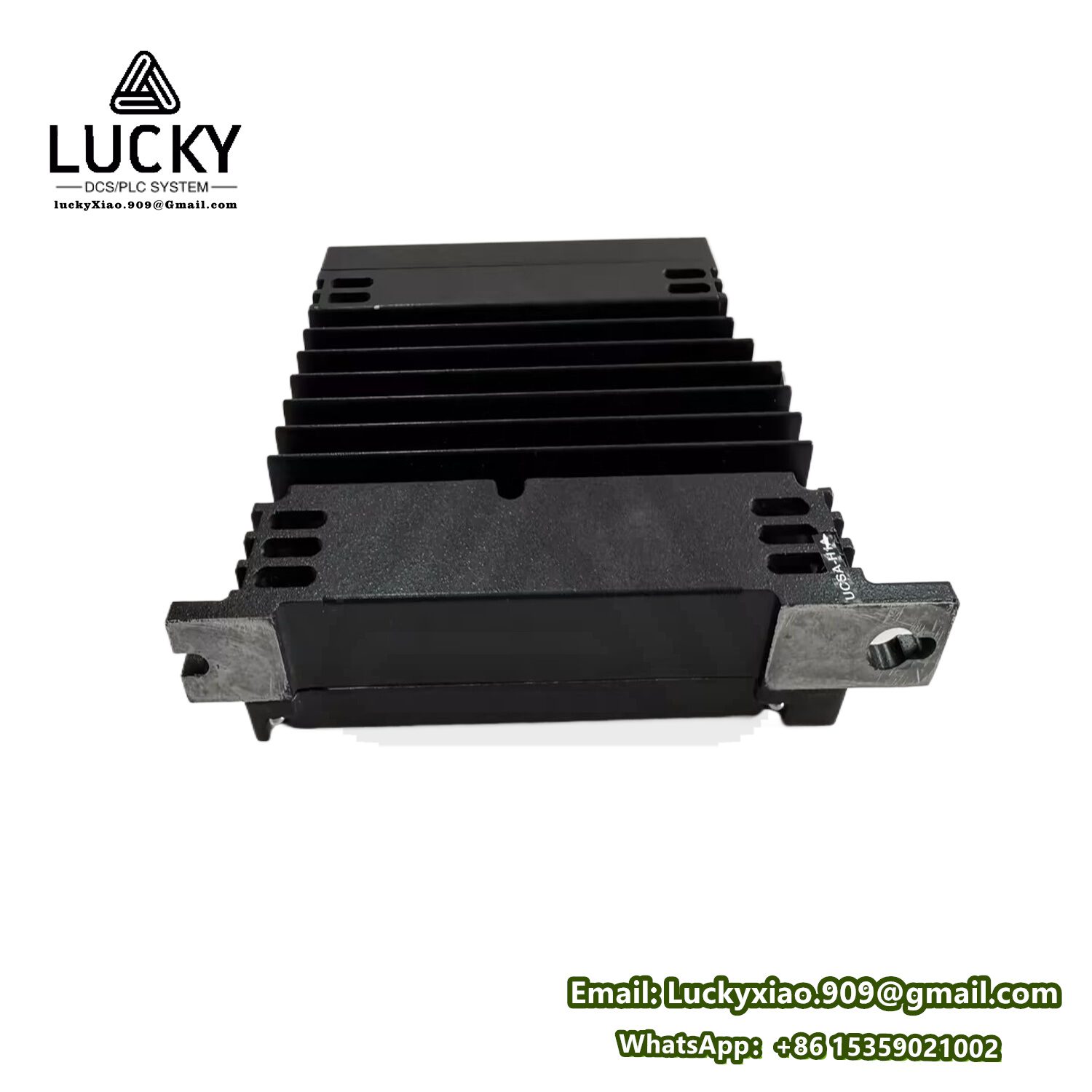

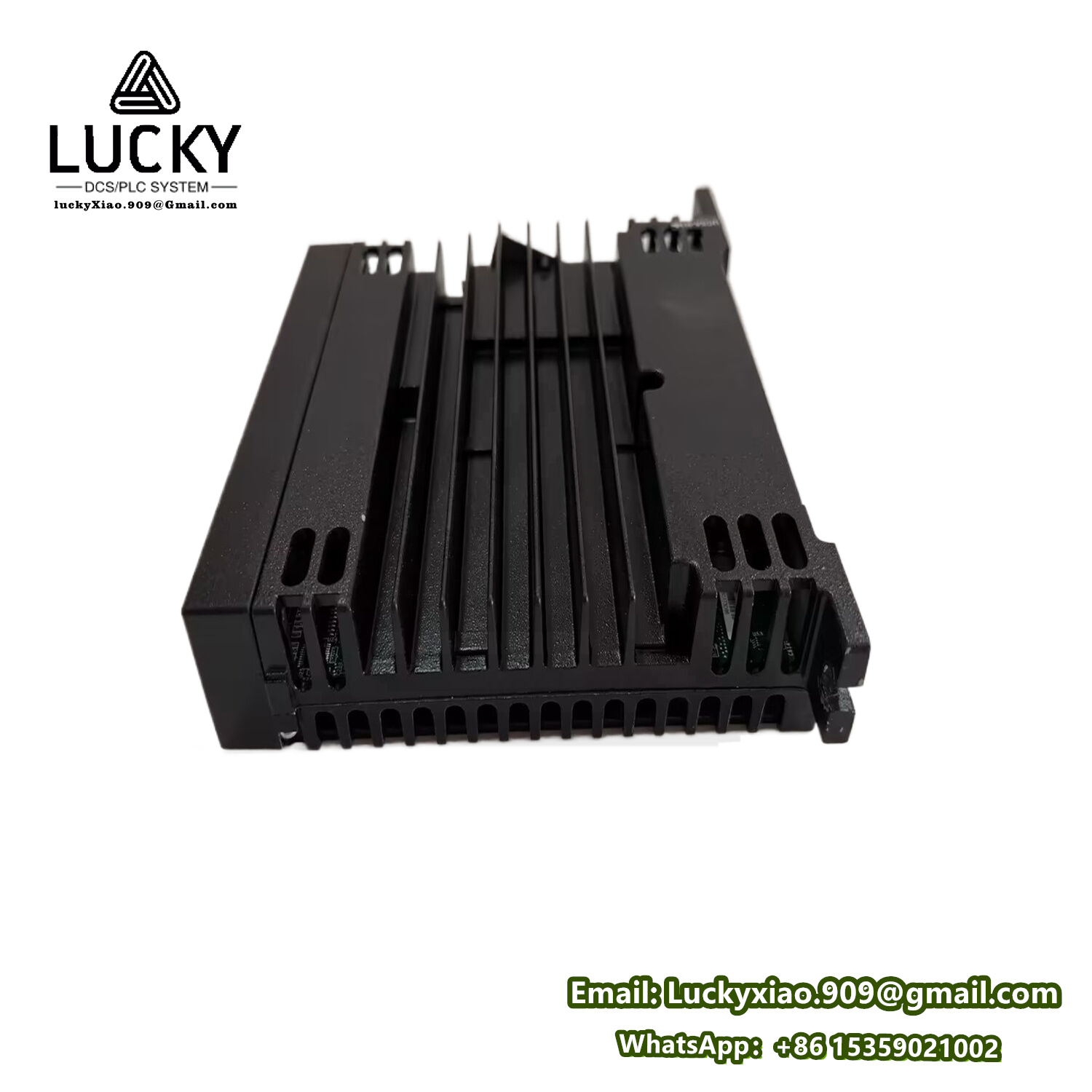

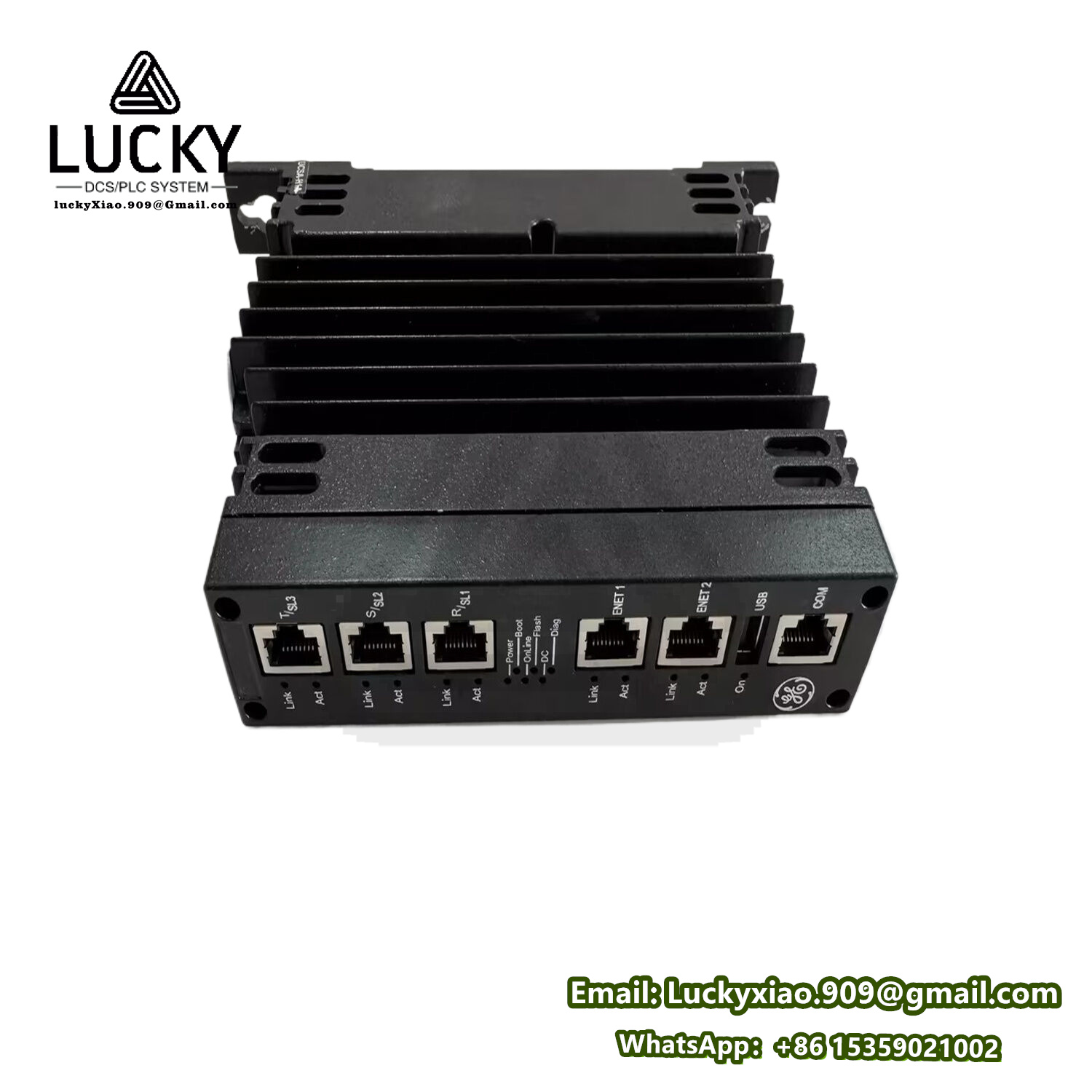

GE IS220UCSAH1AK Mark VIe 系列通用控制器模块
- 品牌：GE
- 型号：IS220UCSAH1AK
- 发货时间：3-5天
- 质保：365天
- 联系人：肖小姐
- 电话：15359021002（VX同号）
- WhatsApp：+86 15359021002
- Skype：+86 15359021002
- 邮箱：luckyxiao.909@gmail.com
- 外贸官网：www.shenzhencx.com
-
产品详情
GE IS220UCSAH1AK Mark VIe 系列通用控制器模块
产品说明
IS220UCSAH1AK 是 GE Mark VIe 系列 的 通用控制器模块，专为 燃气轮机/蒸汽轮机控制 设计。采用 PowerPC 架构，支持 三重模块冗余（TMR），集成 I/O管理与实时控制 功能，符合 API 670 机械保护标准。
核心特征
- 高可靠性架构
- TMR冗余：三套独立CPU并行运行，故障切换时间 <10ms在线诊断：实时监测CPU负载（精度±1%）、内存错误率
- 多功能集成
- 内置 PID控制引擎（32回路） + SOE事件序列记录（分辨率 0.1ms）
- 支持 Modbus TCP/RTU、Profinet、EGD 工业协议
- 网络安全
- 启用 CyberSentry™ 加密（AES-256），符合 NERC CIP-005 标准
作用与用途
- 核心功能：
- 执行 转速控制、温度调节、燃烧监测
- 实现 机组启停序列、联锁保护（如超速>110%跳闸）
- 典型场景：
- 9FA级燃气轮机主控制器
- 联合循环电厂蒸汽轮机调节
- 压缩站防喘振控制
产品参数与规格
| 参数类别 | 规格详情 | 单位/备注 |
|---|---|---|
| 型号 | IS220UCSAH1AK | Mark VIe S1 控制器 |
| 处理器 | PowerPC 8548 @ 800MHz | 双核 + 协处理器 |
| 内存 | 512MB DRAM + 256MB Flash | 程序存储容量 150MB |
| 控制周期 | 10ms（基本任务） | 最快 1ms（高速控制任务） |
| 通信接口 | 2×100M 以太网（P1/P2端口） | 支持 EGD（广播周期 10ms） |
| 背板总线 | PCIe ×4（带宽 8Gbps） | 连接 PDB扩展底板 |
| I/O扩展能力 | 最大 96个模块（如IS200/IS215系列） | 支持热插拔 |
| 工作电源 | 24VDC ±10% | 功耗 18W（满载） |
| 环境规格 | 工作温度 -40°C~+70°C | 湿度 5-95% RH（非冷凝） |
| 电磁兼容 | IEC 61000-6-4 Level 3 | 振动抗性 5g RMS（10-500Hz） |
| 机械尺寸 | 155mm × 45mm × 120mm | 重量 0.8kg |
| 安装方式 | VDIN导轨 或 面板螺钉固定 | 防护等级 IP20（机柜内） |
| 安全认证 | SIL 2（IEC 61508）、ATEX Cat.3 | CE、UL、cULus |
⚠️ 关键限制：
- I/O模块兼容性：仅支持 Mark VIe 系列（如IS200ERPGH1A模拟输入）；
- 冗余模式：TMR需配 3个控制器 + IC660ELB912 同步模块；
- 实时性约束：EGD通信周期 ≥5ms。
应用领域
| 行业 | 控制对象 | 典型配置 |
|---|---|---|
| 电厂 | 燃气轮机（7FA/9HA） | TMR系统 + 燃烧脉动监测 |
| 石油化工 | 离心式压缩机 | 防喘振控制 + 转速保护 |
| 船舶动力 | 舰用燃气轮机 | 减震底座自适应调节 |
| 钢铁厂 | 高炉煤气发电机组 | 多燃料切换控制 |
系统架构示例
[Mark VIe 控制柜] ├── **IS220UCSAH1AK**（主控制器） │ ├── PDB背板： │ │ ├── IS200AEPAH1B（16点AI） │ │ └── IS215VDEOH1B（32点DO） │ └── 通信： │ ├── HMI（CIMPLICITY） │ └── 振动监测（BN3500） └── 冗余备份： ├── IS220UCSAH1AK（备用控制器1） └── IS220UCSAH1AK（备用控制器2）
诊断与状态指示
| LED标识 | 颜色/状态 | 含义 |
|---|---|---|
| STATUS | 绿色常亮 | 运行正常 |
| 黄色闪烁 | 初始化/程序下载中 | |
| FAULT | 红色常亮 | 硬件故障（如内存错误） |
| NET P1/P2 | 绿色闪烁 | 以太网数据收发中 |
| ACTIVE | 蓝色常亮 | 当前为主控制状态（冗余系统） |
生命周期信息
- 停产日期：2026年（GE通告号：NPI-2025-018）
- 替代型号：
- IS220UCSBH1AK（升级版，1.2GHz处理器 + 1GB内存）
- IC698CPE020（RX3i兼容控制器）
维护建议：
- 固件升级：通过 ToolboxST 软件离线更新（断电操作）；
- 电池更换：SRAM备份电池 CR2450 每 3年 更换；
- 散热要求：模块间距 ≥25mm，机柜风速 >1m/s。
编程能力对比
| 功能 | IS220UCSAH1AK | 前代型号 IS200UCSAH1A |
|---|---|---|
| PID回路数 | 32 | 16 |
| SOE分辨率 | 0.1ms | 1ms |
| 最大I/O点数 | 2048 | 1024 |
| 加密支持 | CyberSentry™ | 无 |
