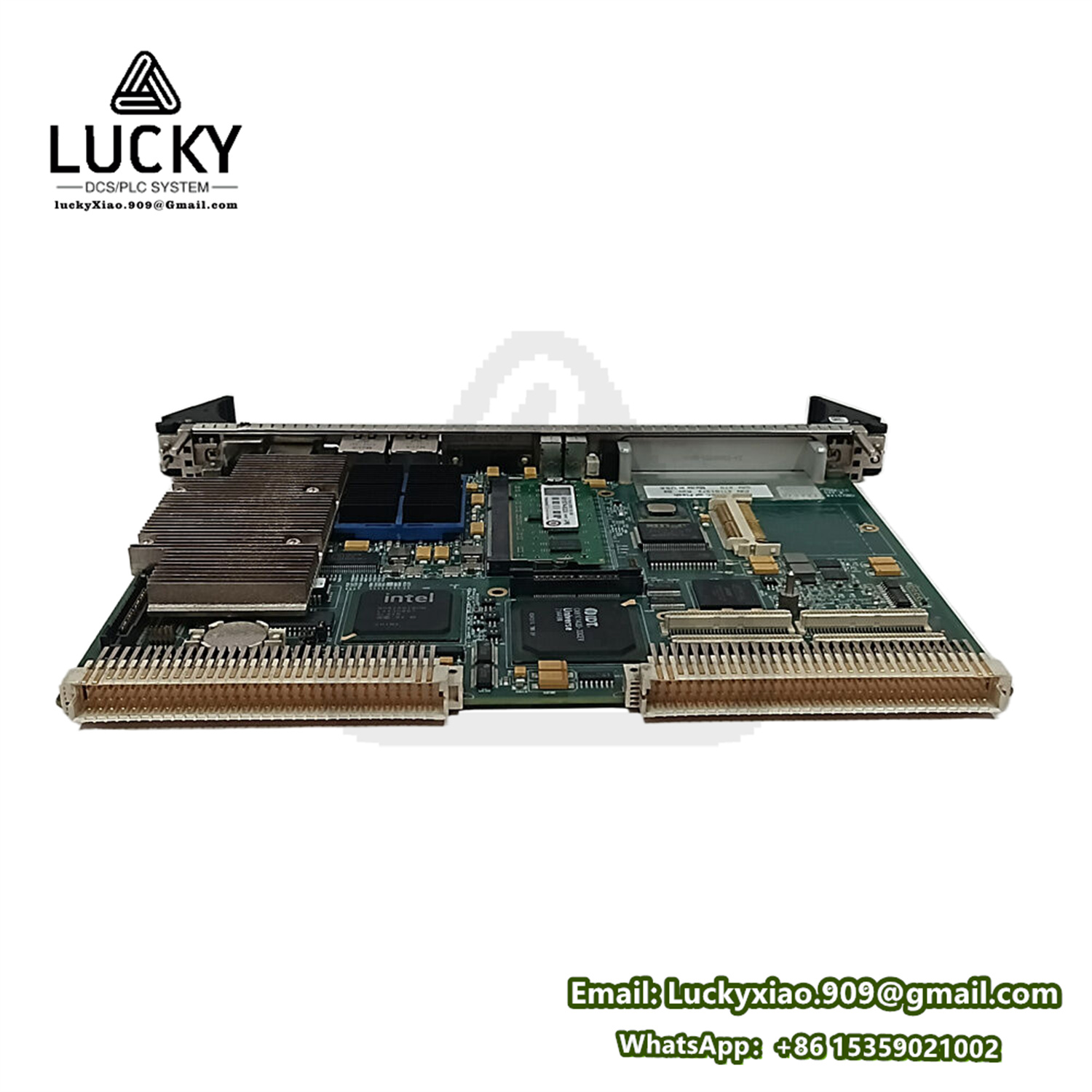

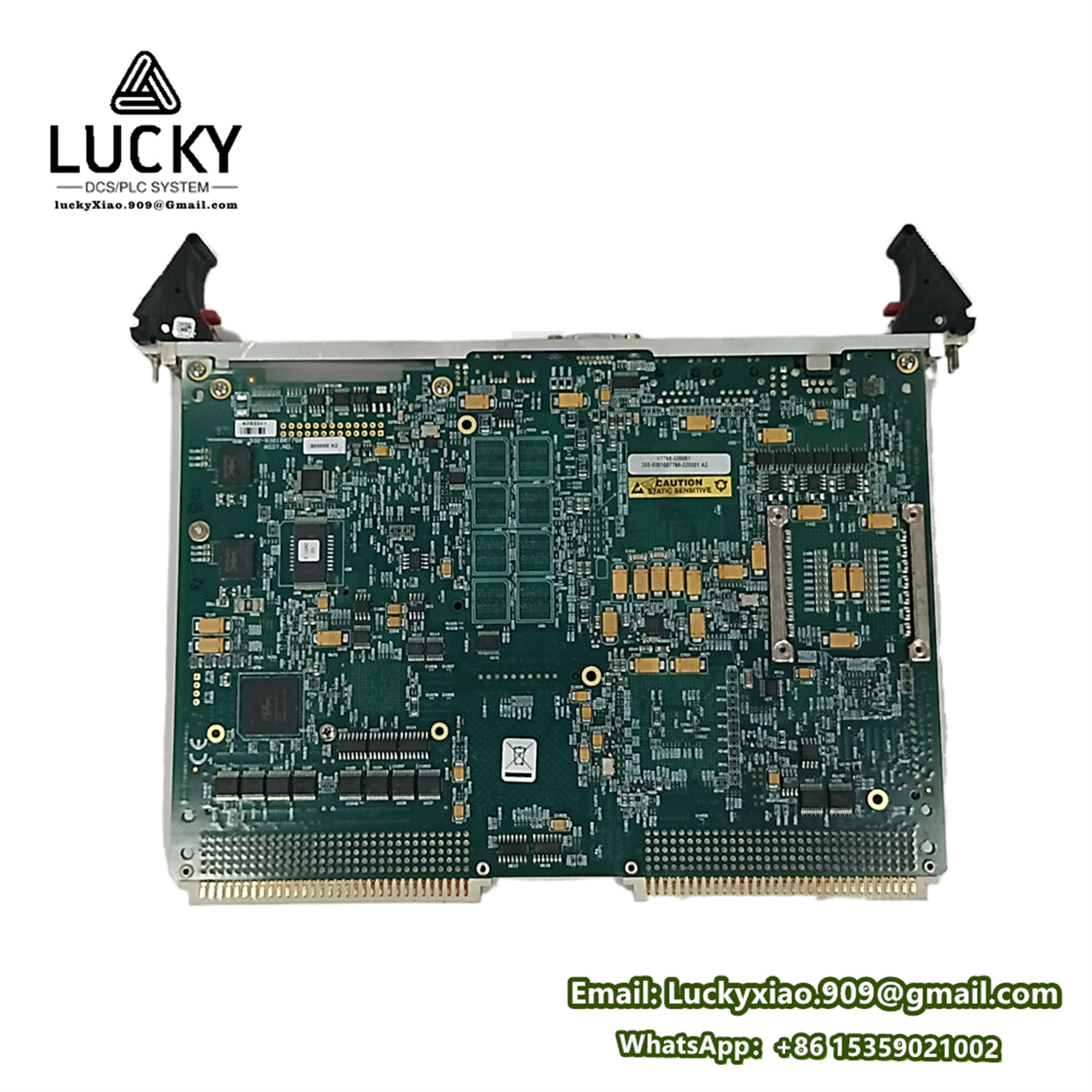

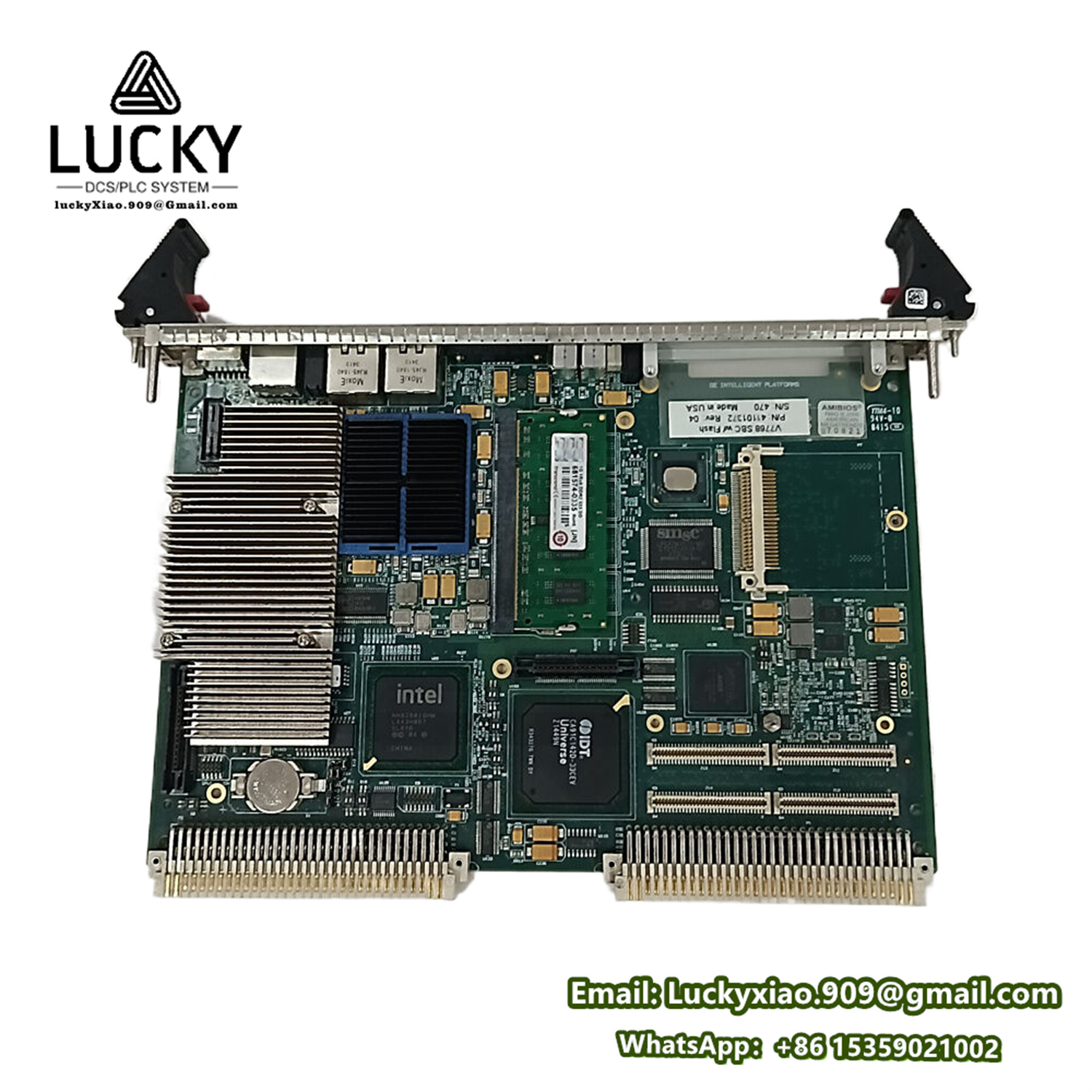

GE V7768-320001 350-9301007768-320001 C 信号调理与转换模块
- 品牌：GE
- 型号：V7768-320001
- 发货时间：3-5天
- 质保：365天
- 联系人：肖小姐
- 电话：15359021002（VX同号）
- WhatsApp：+86 15359021002
- Skype：+86 15359021002
- 邮箱：luckyxiao.909@gmail.com
- 外贸官网：www.shenzhencx.com
-
产品详情
GE V7768-320001 产品介绍
产品说明
GE V7768-320001 是 GE V7768 系列中的精简型工业信号调理与转换模块，专为中小型工业自动化系统设计，适用于机械加工、小型泵站、包装设备等信号规模较小的场景。作为 V7768-320000 的简化版本，其核心功能保持一致 —— 对模拟量与数字量混合信号进行采集、隔离、滤波及标准化转换，但通道数量精简以适配轻量级控制需求。
该模块继承了系列产品的工业级设计，采用高精度信号调理电路和三端隔离技术，能在粉尘、振动等复杂环境中稳定运行，同时支持与 GE 小型 PLC（如 IC698CPE010-HN）及第三方控制系统无缝对接，具备安装便捷、配置灵活的特点，适合对成本敏感且信号处理需求相对简单的场景。
产品技术参数
- 信号处理能力：包含 8 路模拟量输入（兼容 4-20mA、0-10V、热电偶 / 热电阻）、4 路数字量输入（NPN/PNP 自适应）、4 路模拟量输出（4-20mA/0-10V 可选）及 2 路数字量输出（继电器型，触点容量 3A/250V AC）。
- 模拟量精度：输入测量精度 ±0.05% FS，线性度误差≤0.02%；输出精度 ±0.1% FS，与高端型号保持一致的信号转换质量。
- 隔离性能：输入、输出、电源三端隔离，隔离电压 2500V AC（1 分钟），抗共模干扰≥120dB，确保工业环境下的信号稳定性。
- 转换速率：模拟量输入采样率 20 次 / 秒（软件可调），数字量输入响应时间≤1ms，满足中小型设备的动态信号捕捉需求。
- 电源要求：24V DC 供电，电压波动允许 ±15%，满负载功耗≤12W，具备过压、反接保护。
- 通信接口：标配 RS485（Modbus RTU），可选配以太网模块（Modbus TCP），波特率 9600-115200bps 可调。
- 工作环境：工作温度 - 30℃至 + 60℃，相对湿度 5%-95%（无冷凝），抗振动符合 IEC 60068-2-6 标准（10-500Hz），防护等级 IP20。
- 物理规格：长 180mm× 宽 150mm× 高 70mm，35mm DIN 导轨安装，前端面板配备电源、通信及通道状态指示灯（绿 / 红双色）。
使用方法
- 安装固定：断电状态下将模块卡入标准 DIN 导轨并锁紧，模块间预留 8mm 散热间隙，避免靠近变频器等强干扰源。小型控制柜中建议安装在中部位置，便于接线与观察指示灯。
- 接线操作：模拟量信号采用屏蔽双绞线（屏蔽层单端接地），数字量信号用普通铜芯线连接。电源端子区分正负极，输出端子连接执行器时需确认负载不超过 3A，接线完成后紧固端子（扭矩 0.5-0.7N・m）。
- 参数配置：通过 GE Proficy Configure 软件连接模块，配置各通道信号类型（如 “Pt100”“4-20mA”）、量程及滤波参数（0.1-10s），设置通信地址与波特率。配置文件可保存复用，简化批量调试流程。
- 运行与维护：通电后电源灯常亮，通信灯闪烁表示连接正常，通道灯实时反馈信号状态。日常维护每季度检查接线紧固性与表面清洁；每年用标准信号源校准模拟量通道，确保测量精度。
系统介绍
在中小型自动化系统中，V7768-320001 作为轻量化信号处理单元，构建紧凑的控制闭环：
- 信号采集层：连接小型设备的传感器（如水泵出口压力变送器、电机温度传感器、限位开关），采集 8 路模拟量与 4 路数字量信号。
- 信号处理层：对输入信号进行隔离滤波（如抑制水泵振动导致的压力信号波动），将热电偶信号线性化转换为温度值，输出标准化信号至控制器。
- 数据传输层：通过 RS485 与小型 PLC（如 IC698CPE010-HN）通信，接收控制指令后驱动 2 路数字量输出（如电磁阀、报警灯）及 4 路模拟量输出（如调节阀开度）。
- 监控层：PLC 将处理后的数据上传至小型 HMI，操作人员可监控设备运行参数（如压力、温度），设置阈值触发保护逻辑（如超压停机）。
典型应用场景：在小型供水泵站中，模块采集 4 台水泵的出口压力（4-20mA）、电机绕组温度（Pt100）及水泵运行状态（数字量），处理后传输至 PLC，PLC 根据压力数据调节变频泵转速（模拟量输出），并通过数字量输出控制水泵启停，实现恒压供水。
同系列相关型号推荐
- V7768-320000：标准版模块，12 路模拟量输入 + 8 路数字量输入 + 6 路模拟量输出 + 4 路数字量输出，适合信号规模中等的场景（如小型生产线）。
- V7768-320002：高密度型号，16 路模拟量输入 + 16 路数字量 I/O，支持分组供电，适配大型设备集中信号处理（如汽车装配线）。
- V7768-320003：本安型，通过 ATEX 认证，隔离电压 3000V AC，适合化工小型反应釜等防爆场景。
- V7768-320004：带本地 PID 功能，8 路独立调节回路，可直接控制恒温箱、小型发酵罐等设备。
- V7768-310000：纯模拟量处理，20 路输入 + 10 路输出，适合热力站、空调系统等无数字量需求的场景。
- V7768-330000：通信增强版，双以太网冗余 + PROFINET 协议，便于接入西门子 S7 系列 PLC。
- V7768-320005：宽温型，-40℃至 + 70℃工作温度，适合户外控制柜（如光伏逆变器监控）。
- V7768-320006：经济型数字量专用模块，32 路数字量 I/O，无模拟量通道，适合纯粹开关控制场景（如物流分拣线）。
