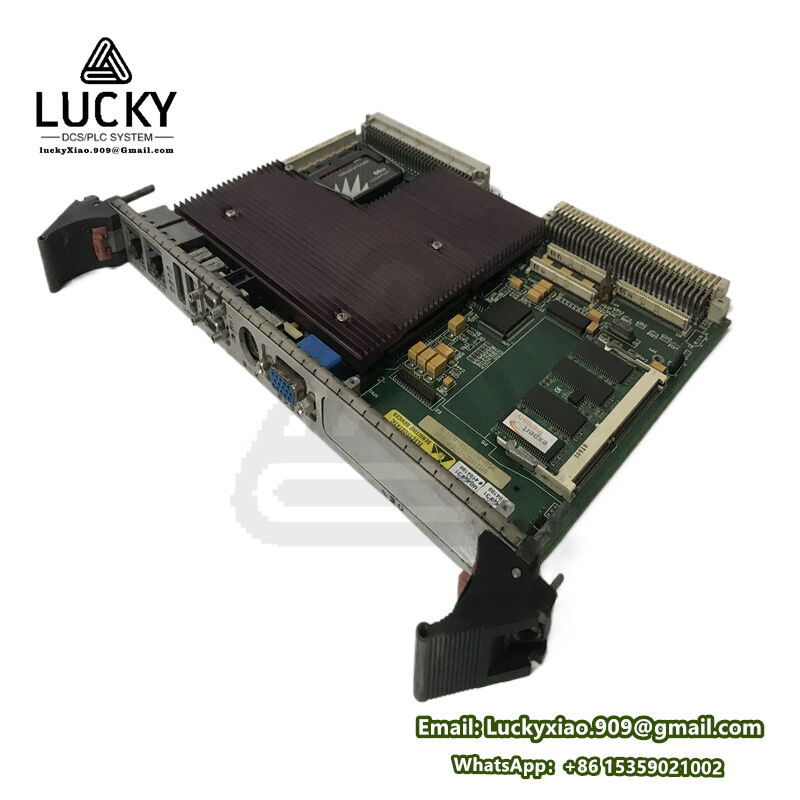

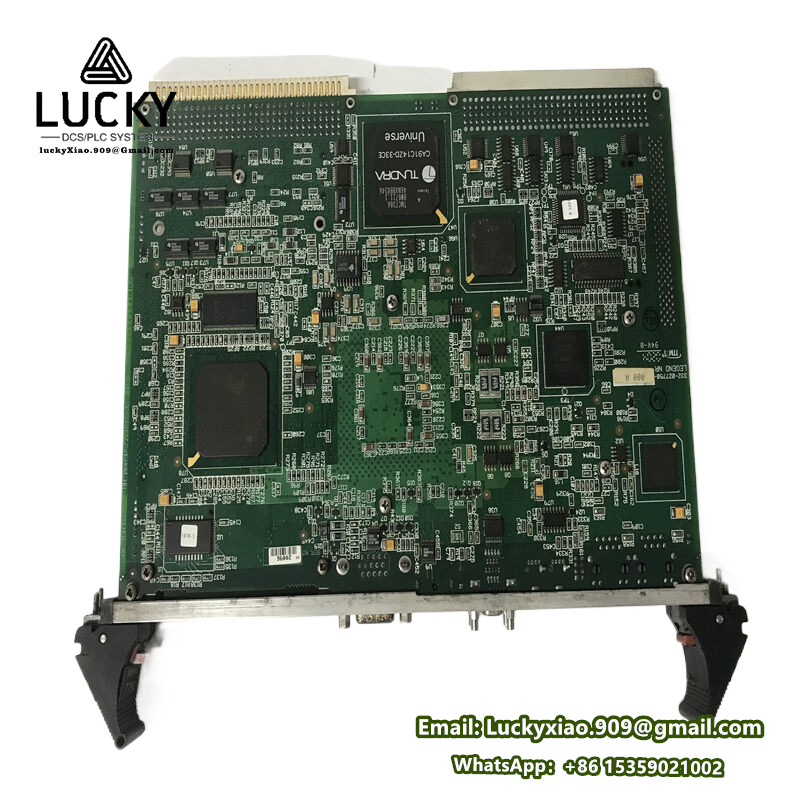

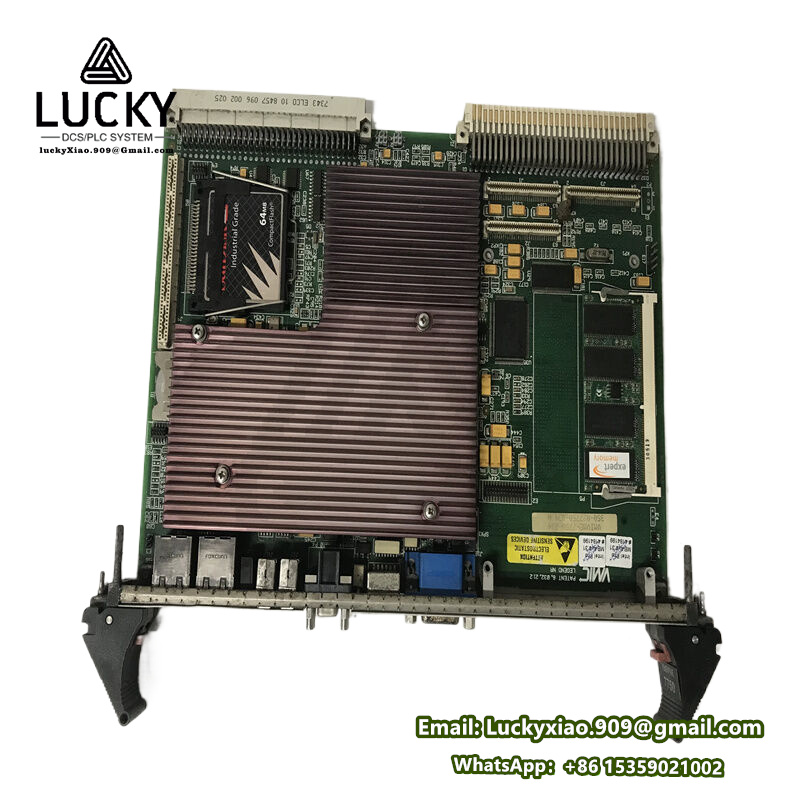

GE 嵌入式控制主板 VMIVME-7750 VMIVME-7750-746001 350-027750-746001 P
- 品牌：GE
- 型号：VMIVME-7750
- 发货时间：3-5天
- 质保：365天
- 联系人：肖小姐
- 电话：15359021002（VX同号）
- WhatsApp：+86 15359021002
- Skype：+86 15359021002
- 邮箱：luckyxiao.909@gmail.com
- 外贸官网：www.shenzhencx.com
-
产品详情
GE VMIVME-7750 产品介绍
产品说明
GE VMIVME-7750 是一款基于 VME 总线标准的高性能嵌入式控制主板，属于 GE VMIVME 系列中的中高端产品，专为需要强大图形处理能力与实时控制功能的工业场景设计，广泛应用于航空航天地面测试平台、国防装备控制系统、能源生产监控中心等领域。
该产品以 PowerPC 处理器为核心，融合了高速数据运算与高清图形显示功能，既能承担复杂的逻辑控制、多任务调度及数据处理任务，又可通过集成的图形加速芯片实现高质量人机交互界面输出，满足工业现场本地监控需求。其采用加固型工业设计，兼容 VME64 总线规范，支持 32 位 / 64 位数据传输，能与同系列 I/O 模块、通信模块无缝协同，支持热插拔操作，便于系统扩展与在线维护，在宽温、振动、强电磁干扰等恶劣环境中可保持稳定运行。
产品技术参数
- 处理器：搭载 PowerPC G4 处理器，主频 667MHz，支持超标量架构与浮点运算单元，单周期指令处理能力强，可运行 VxWorks、QNX 等实时操作系统。
- 内存配置：标配 256MB DDR SDRAM（最大可扩展至 1GB），用于程序运行与数据缓存；16MB Flash 内存存储固件与启动程序，断电数据不丢失。
- 图形处理：集成 ATI Rage XL 图形加速芯片，支持 VGA 与 DVI-I 双显示接口，最大分辨率 1280×1024@60Hz，可输出复杂控制界面与实时数据图表。
- 总线接口：兼容 VME64 标准，支持 32 位 / 64 位地址与数据总线，最高传输速率 80MB/s，支持总线仲裁与中断处理，兼容早期 VME 模块。
- 接口资源：2 个 10/100Mbps 以太网接口（支持 TCP/IP 协议）、4 个 RS-232/422/485 可编程串行接口、1 个 IEEE 1394 接口，1 个 PMC 扩展槽（支持图形或通信功能扩展）。
- 电源要求：通过 VME 背板获取 + 5V DC、+12V DC、-12V DC 电源，工作电流≤4A，功耗≤30W，具备过流、过压保护功能。
- 工作环境：工作温度 - 40℃至 + 70℃，相对湿度 5%-95%（无冷凝），抗振动符合 MIL-STD-810F 标准（10-2000Hz），抗冲击符合 MIL-STD-883H 标准（1000G/0.5ms）。
- 物理规格：VME 标准单宽板卡，尺寸 233.35mm（长）×160mm（宽），重量约 450g，前端面板配备电源、运行、通信状态指示灯及显示接口。
使用方法
- 安装固定：确认 VME 机箱断电，将模块沿导轨插入机箱 CPU 专用插槽（通常为首个插槽），确保与背板连接器完全咬合，拧紧前端固定螺丝。高温环境下需配合机箱强制风冷（风速≥70CFM），避免与大功率模块紧邻安装。
- 外设连接：通过前端面板接口连接外部设备：VGA/DVI-I 接口接显示器，以太网接口接交换机或上位机，串行接口接调试终端或传感器，PMC 插槽根据需求安装扩展模块（如光纤通信卡、高清图形卡）。
- 系统配置：通过以太网或串行接口连接编程终端，运行 GE VMIC Configuration Manager 软件，设置处理器参数、内存分配、显示分辨率及 VME 总线地址。安装实时操作系统镜像至 Flash 内存，配置启动优先级与中断响应策略。
- 运行与维护：通电后模块自动启动，“PWR” 灯常亮、“RUN” 灯每秒闪烁 2 次表示正常运行。通过图形界面或调试软件监控处理器负载、内存占用及总线状态。日常维护每季度进行一次：检查接口连接紧固性，用压缩空气清理面板灰尘；每年通过专用工具校准图形输出色彩与分辨率，确保显示正常。支持在线固件更新，无需拆卸模块。
系统介绍
在 VME 总线控制系统中，VMIVME-7750 作为核心控制与显示单元，构建多层级一体化系统：
- 核心控制层：模块通过 VME 总线管理 I/O 模块（如 VMIVME 3215-000 数字量模块、VMIVME 3400-000 模拟量模块），执行实时控制算法（如 PID 调节、逻辑联锁），处理采集的温度、压力、位置等信号。
- 图形交互层：通过集成图形芯片将系统状态、参数曲线、报警信息等转化为可视化界面，操作人员可通过外接键盘鼠标进行参数修改与指令下发，实现本地高效操控。
- 通信传输层：通过以太网接口接入工业网络，与 SCADA 系统或云端平台交互数据；通过串行接口连接现场设备，实现多协议转换与数据汇聚，支持 Modbus、TCP/IP 等协议。
- 扩展增强层：通过 PMC 插槽扩展功能，如安装 VMIVME 2540-300 串行通信模块增加接口数量，或安装高速数据采集卡提升信号采样率，适配复杂应用场景。
典型应用场景：在航空发动机地面测试平台中，该模块作为主控单元，协调 16 路模拟量采集模块与 32 路数字量控制模块，实时处理转速、振动、温度等参数，通过图形界面动态显示测试曲线，同时将数据上传至远程监控中心，确保测试过程精准可控。
同系列相关型号推荐
- VMIVME-7700：基础款图形控制板卡，PowerPC G4 533MHz 处理器，图形分辨率支持 1024×768，适合对图形性能要求适中的场景（如工业烤箱控制），成本较 7750 低约 20%。
- VMIVME-7760：高端升级型号，处理器主频提升至 800MHz，增加 HDMI 接口支持 4K 分辨率，集成 1GB DDR 内存，适合高清图形交互场景（如指挥中心监控系统）。
- VMIVME-6150：专注高速数据处理，无图形功能，配备 4 个以太网接口与 2 个 PCIe 插槽，适合大型分布式数据采集系统（如电网同步相量测量）。
- VMIVME-9470：冗余型控制板卡，双 PowerPC 处理器 + 双内存设计，支持热备切换（切换时间≤50ms），符合 SIL 3 安全标准，适合核电、航空等关键领域。
- VMIVME-5580：高精度信号采集与图形一体化模块，集成 16 路 1MSPS 模拟量输入通道，适合需要实时数据采集与图形化分析的场景（如振动测试系统）。
- VMIVME-4350：入门级带图形功能板卡，PowerPC G3 333MHz 处理器，内存最大 512MB，适合小型设备本地控制（如医疗设备控制台）。
- VMIVME-7650：VME 总线扩展底板，支持将 7750 与 I/O 模块扩展至远程机箱，延长控制距离至 100 米，适配大型设备分布式布局（如冶金轧机生产线）。
