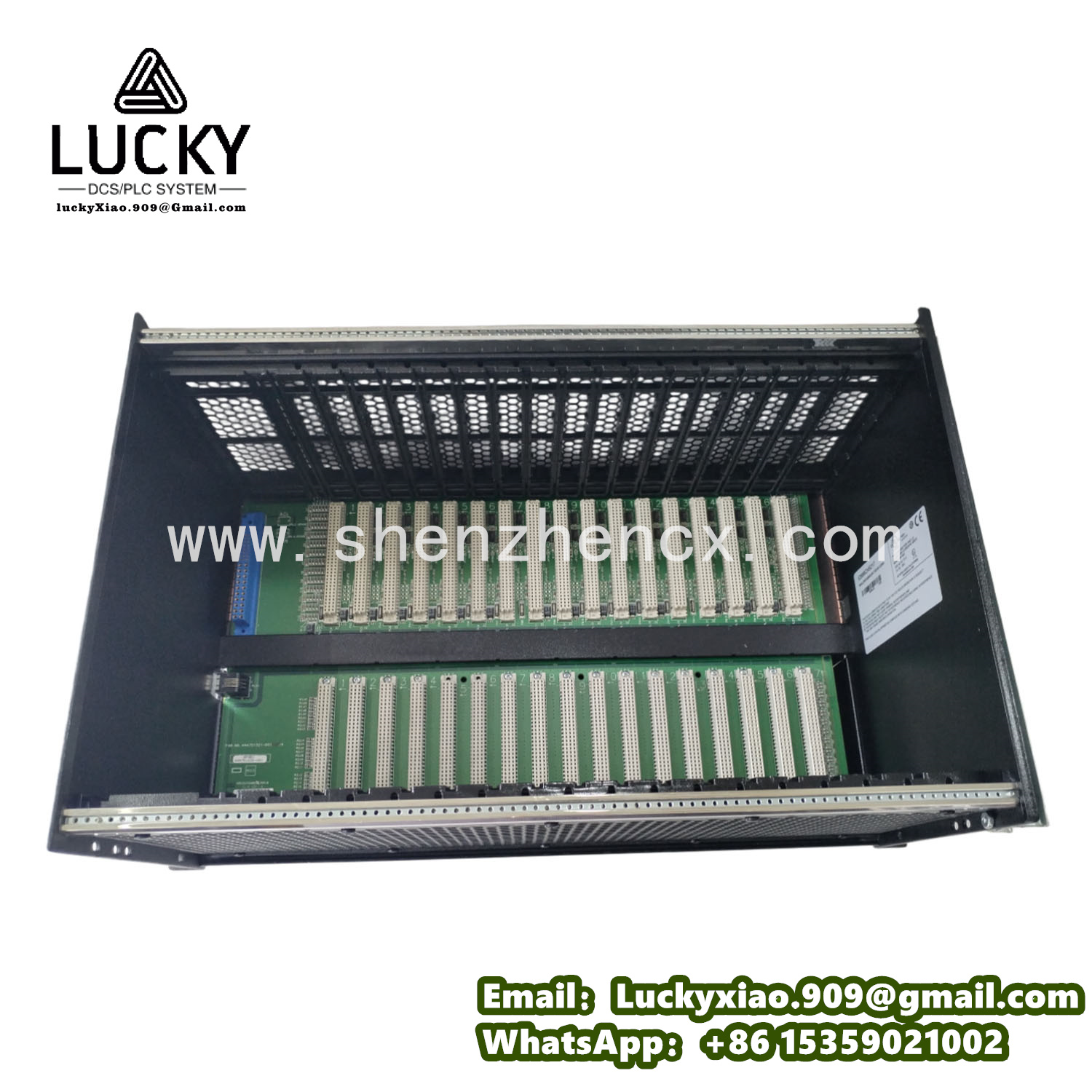

GE IC698CHS217 PACSystems RX3i 系列冗余控制主机架
- 品牌：GE
- 型号：IC698CHS217
- 发货时间：3-5天
- 质保：365天
- 联系人：肖小姐
- 电话：15359021002（VX同号）
- WhatsApp：+86 15359021002
- Skype：+86 15359021002
- 邮箱：luckyxiao.909@gmail.com
- 外贸官网：www.shenzhencx.com
-
产品详情
GE IC698CHS217 产品介绍
产品说明
GE IC698CHS217 是一款高性能的冗余控制主机架，隶属于 GE PACSystems RX3i 系列，主要应用于电力、石化、冶金等对系统可靠性要求极高的工业自动化场景，作为控制系统的硬件平台，承担模块安装、信号互联与冗余切换的核心任务。
该主机架采用坚固的金属结构设计，支持多类型 I/O 模块、处理器模块及通信模块的集成安装，通过内部高速背板总线实现模块间的数据交互。其冗余架构设计确保在单点故障时系统仍能稳定运行，支持热插拔功能，便于在线维护与扩展。工业级防护使其可在 - 25℃至 + 70℃的宽温环境中可靠工作，抗振动与抗电磁干扰性能优异，是构建高可用性自动化系统的关键硬件载体。
产品技术参数
- 结构规格：
- 机架类型：10 槽冗余控制主机架，支持安装 10 个标准 RX3i 系列模块；
- 背板总线：高速并行总线，数据传输速率 160Mbps，支持模块间实时通信；
- 冗余设计：支持双处理器模块热备冗余，背板内置冗余切换逻辑，切换时间≤10ms。
- 电源支持：
- 兼容 IC698PWR 系列冗余电源模块，支持 24V DC 或 120/240V AC 输入；
- 电源冗余切换：自动检测电源状态，故障时无扰切换，切换时间≤5ms；
- 总电源容量：最大支持 600W，满足多模块同时运行的功耗需求。
- 模块兼容性：
- 支持 PACSystems RX3i 系列处理器模块（如 IC698CPU313）、数字量 I/O 模块（如 IC698DBS100）、模拟量 I/O 模块（如 IC698ADS008）及通信模块（如 IC698CMM002）；
- 模块安装方式：前插式设计，支持热插拔，更换模块无需断电。
- 环境指标：
- 工作温度：-25℃至 + 70℃，存储温度：-40℃至 + 85℃；
- 相对湿度：5%-95%（无冷凝）；
- 抗振动：符合 IEC 60068-2-6 标准（10-500Hz，10g 加速度）；
- 抗冲击：符合 IEC 60068-2-27 标准（50g，11ms）；
- 防护等级：IP20（机架本体），适配控制柜内安装。
- 物理规格：
- 尺寸：500mm（高）×300mm（宽）×200mm（深）；
- 重量：约 5kg，采用面板式安装（需配套安装支架）；
- 前端面板：配备电源指示灯（主备电源）、总线状态指示灯及模块运行指示灯。
使用方法
- 安装固定：
- 安装前确认控制柜内空间充足，选择远离强电磁干扰源（如变频器、大功率接触器）的位置，确保通风良好；
- 使用配套支架将机架固定在控制柜背板上，安装螺丝扭矩控制在 2.5-3N・m，确保机架稳固无晃动；
- 冗余配置时，主备机架需并排安装，间距≥300mm，便于布线与维护。
- 模块安装：
- 安装模块前断开机架电源，根据系统设计图纸确定各模块安装槽位（通常处理器模块安装在 1-2 槽，电源模块在最后 2 槽）；
- 模块沿机架导轨缓慢插入对应槽位，确保与背板连接器完全咬合，拧紧模块前端的固定螺丝（扭矩 0.8-1N・m）；
- 热插拔操作时，需先断开模块电源（若为非冗余模块），再拔出模块，避免损坏背板总线。
- 接线操作：
- 电源接线：冗余电源模块分别连接至独立的外部电源（如 24V DC 或 220V AC），电源线采用 2.5mm² 铜芯导线，区分正负极性；
- 接地连接：机架接地端子通过 4mm² 铜芯导线连接至控制柜接地排，接地电阻≤4Ω；
- 模块接线：I/O 模块信号线通过端子排连接，通信模块连接至工业网络，确保接线牢固、标识清晰。
- 运行与维护：
- 通电后检查面板指示灯：主电源灯（PWR A）与备电源灯（PWR B）常亮表示供电正常，总线灯（BUS）闪烁表示背板通信正常，各模块运行灯（RUN）点亮表示工作正常；
- 日常维护每季度一次：检查模块安装螺丝紧固性，清理机架表面灰尘，测量电源电压是否在规定范围内；
- 冗余切换测试：定期（建议每半年）手动触发主备处理器切换，验证冗余功能有效性；
- 模块更换：故障模块需在断电或热插拔允许的情况下更换，更换后需确认新模块与系统兼容，参数配置一致。
系统介绍
在 PACSystems RX3i 控制系统中，IC698CHS217 作为核心硬件平台，与其他组件协同构建多层级控制体系：
- 硬件承载层：机架为处理器、I/O、通信等模块提供机械安装与电气连接接口，通过高速背板总线实现模块间的数据交互，确保控制指令与采集数据的实时传输。
- 冗余保障层：支持双处理器、双电源模块配置，机架内置冗余管理逻辑，实时监测主备模块状态，故障时自动切换，保障系统连续运行。
- 扩展接口层：通过兼容多种功能模块，扩展系统的控制能力，如接入数字量 I/O 模块实现开关控制，模拟量模块实现过程参数监测，通信模块实现与上位机的数据交互。
- 系统集成层：作为控制核心的物理载体，将分散的模块整合为有机整体，配合 PACSystems RX3i 的软件平台（如 Proficy Machine Edition），实现复杂的控制逻辑与数据管理功能。
典型应用场景：在大型火力发电厂的锅炉控制系统中，IC698CHS217 主机架安装双处理器模块、16 路模拟量输入模块、32 路数字量输出模块及以太网通信模块，通过冗余设计确保锅炉水位、压力、温度等关键参数的稳定监测与控制，避免因硬件故障导致的生产中断。
同系列相关型号推荐
- IC698CHS117：8 槽非冗余主机架，适合中小型控制系统，成本较低，不支持处理器冗余，其他性能与 IC698CHS217 一致。
- IC698CHS317：12 槽冗余主机架，支持更多模块扩展，最大可安装 12 个模块，适合大型复杂控制系统，如冶金轧机生产线。
- IC698CHS417：紧凑型 6 槽冗余主机架，尺寸小巧，适合空间受限的控制柜，支持双处理器冗余，适配小型关键设备控制。
- IC698PWR330：冗余电源模块，为 IC698CHS217 提供 24V DC/30A 电源输出，支持热插拔，确保供电可靠性。
- IC698CMM002：通信扩展模块，可安装于 IC698CHS217 机架，提供 PROFINET 与 EtherNet/IP 接口，增强系统网络通信能力。
- IC698BEM010：远程 I/O 接口模块，通过机架扩展远程 I/O 站，实现分布式控制，与 IC698CHS217 协同扩大系统控制范围。
