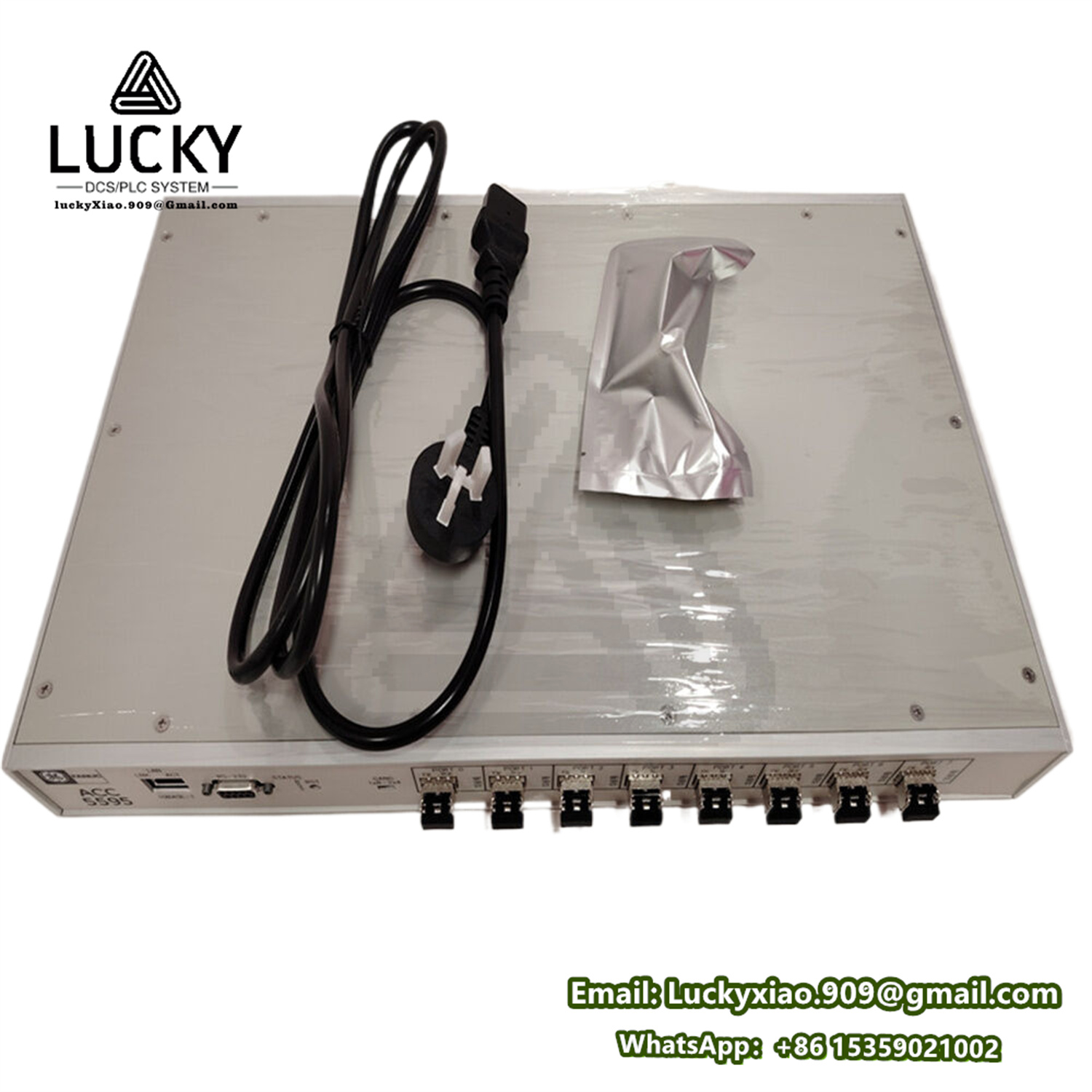

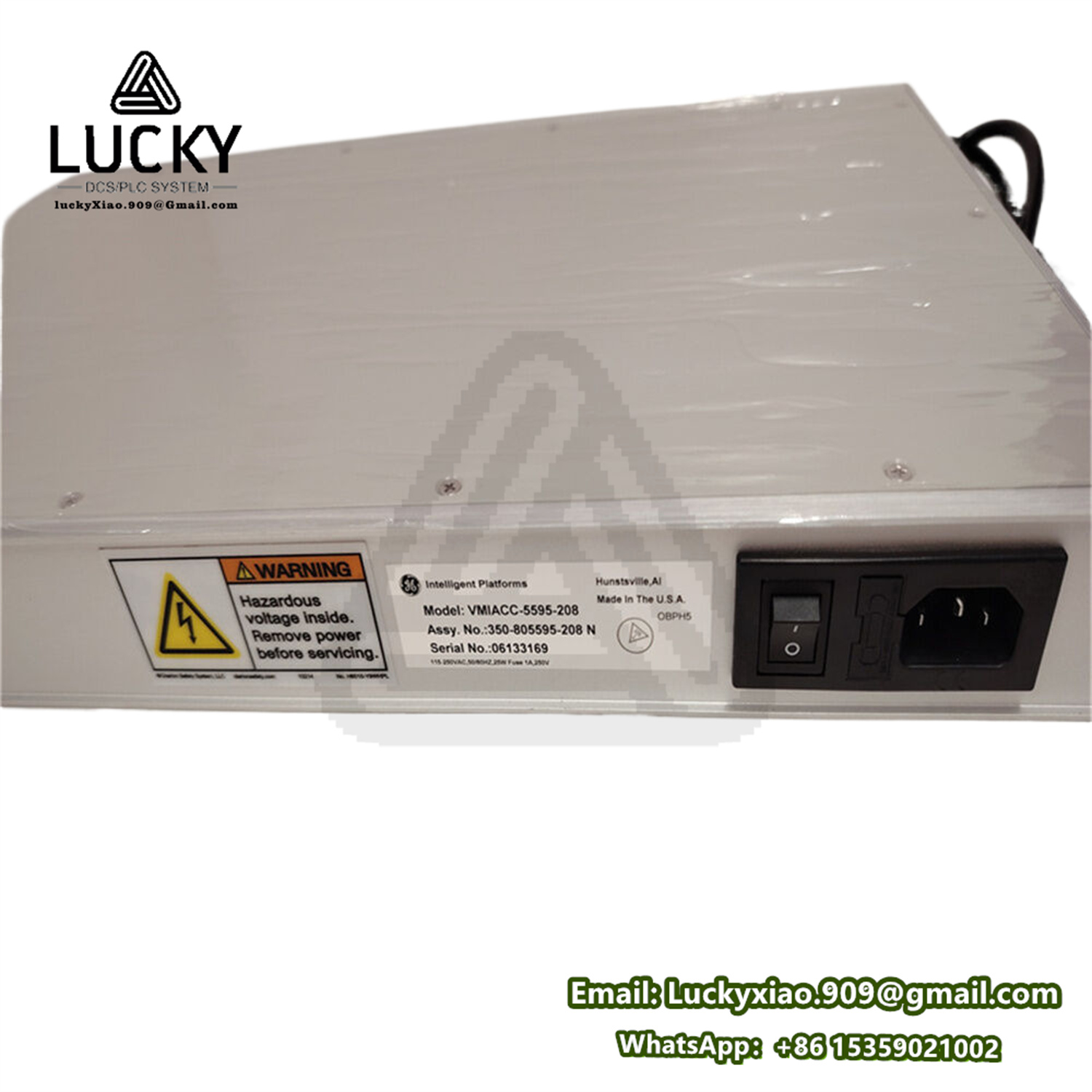

GE ACC-5595-208 模拟量输入输出混合模块
- 品牌：GE
- 型号：ACC-5595-208
- 发货时间：3-5天
- 质保：365天
- 联系人：肖小姐
- 电话：15359021002（VX同号）
- WhatsApp：+86 15359021002
- Skype：+86 15359021002
- 邮箱：luckyxiao.909@gmail.com
- 外贸官网：www.shenzhencx.com
-
产品详情
GE ACC-5595-208 产品介绍
产品说明
GE ACC-5595-208 是一款高性能模拟量输入输出混合模块，隶属于 GE 工业控制系列，主要应用于航空航天测试平台、工业自动化生产线、能源监控系统等对模拟信号处理精度要求极高的场景，承担现场模拟量信号的采集、调理与控制指令的输出任务。
该模块通过高精度信号转换与隔离技术，实现对电压、电流等模拟信号的双向处理：既能将传感器输出的非标准信号（如温度变送器的 4-20mA 电流信号、压力传感器的 0-10V 电压信号）转换为系统可识别的数字量，又能将控制系统的数字指令转换为模拟量输出，驱动执行器（如调节阀、伺服阀）动作。其工业级设计确保在 - 40℃至 + 70℃的宽温环境中稳定运行，每通道独立隔离技术有效抵御电磁干扰，是连接现场设备与控制核心的关键接口单元。
产品技术参数
- 信号输入配置：
- 16 路模拟量输入，兼容多种信号类型：±10V、±5V、0-10V 电压信号；4-20mA、0-20mA 电流信号；
- 输入分辨率：16 位，总测量误差≤±0.05% FS，线性度误差≤±0.01% FS；
- 输入阻抗：电压信号≥100kΩ，电流信号 250Ω，确保对信号源影响最小。
- 信号输出配置：
- 8 路模拟量输出，可配置为 ±10V、±5V 电压信号或 4-20mA 电流信号；
- 输出分辨率：16 位，总输出误差≤±0.1% FS，温漂≤50ppm/℃；
- 输出负载能力：电压输出≥10kΩ，电流输出≤500Ω，满足多数执行器驱动需求。
- 转换性能：
- 输入通道采样率：单通道最高 100kS/s，16 路通道同步采样率 20kS/s；
- 输出通道更新率：每通道≥10kS/s，确保快速响应控制指令。
- 隔离与抗干扰：
- 输入通道之间、输出通道之间及输入输出与系统总线之间采用光电隔离，隔离电压≥2500V AC（1 分钟）；
- 共模抑制比（CMRR）≥120dB（50Hz），差模抑制比（DMRR）≥80dB，有效抑制工业现场干扰。
- 电源与通信：
- 工作电源：24V DC（±15%），功耗≤15W（满负载状态）；
- 通信接口：通过工业总线与控制器连接（兼容 Modbus RTU/ TCP 协议），支持参数配置与数据传输；
- 电源保护：具备过压、过流保护功能，反接保护电压≤30V DC。
- 环境指标：
- 工作温度：-40℃至 + 70℃，存储温度：-55℃至 + 85℃；
- 相对湿度：5%-95%（无冷凝）；
- 抗振动：符合 IEC 60068-2-6 标准（10-2000Hz，10g 加速度）；
- 防护等级：IP20（模块本体），适配控制柜内安装。
- 物理规格：
- 尺寸：220mm×160mm×80mm（长 × 宽 × 高）；
- 安装方式：35mm DIN 导轨安装；
- 前端面板：配备电源指示灯（PWR）、通信指示灯（COM）及 16 路输入 / 8 路输出状态指示灯（绿色表示正常）。
使用方法
- 安装固定：
- 安装前确认控制系统断电，清理安装位置灰尘与杂物，选择远离变频器、大功率接触器等强电磁干扰源的位置；
- 将模块沿 35mm DIN 导轨推入安装位置并锁紧，模块之间预留 15mm 以上散热间隙，确保通风良好；
- 若与其他模块组合使用，建议将其安装在信号处理区，与电源模块、继电器模块保持 300mm 以上距离。
- 接线操作：
- 模拟量输入接线：电压信号采用屏蔽双绞线连接传感器输出端与模块输入端子，注意正负极性；电流信号需将传感器串联接入，屏蔽层单端接地（接地电阻≤4Ω）；
- 模拟量输出接线：输出端子连接执行器信号输入端，电压输出需确保负载阻抗≥10kΩ，电流输出需限制负载电流≤20mA，避免过载；
- 电源与通信接线：24V DC 电源区分正负极接入，通信线采用屏蔽双绞线连接至控制器，A/B 线对应无误，拧紧端子螺丝（扭矩 0.6-0.8N・m）。
- 参数配置：
- 通过 GE 专用配置软件（如 Proficy Configuration）连接模块，识别设备后配置各通道参数：
- 输入通道：选择信号类型（电压 / 电流）、量程范围（如 “4-20mA”“0-10V”）、滤波系数（0.1-10ms 可调）；
- 输出通道：定义输出信号类型、量程及故障安全值（如断电时输出 0mA 或 50% 量程）；
- 配置完成后下载参数至模块，重启模块使设置生效，通过软件校准功能验证各通道精度（推荐每年校准一次）。
- 运行与维护：
- 通电后，电源指示灯（PWR）常亮表示供电正常，通信指示灯（COM）闪烁表示与控制器通信正常，输入 / 输出指示灯随信号状态点亮；
- 日常维护每季度一次：检查接线端子紧固性，用干燥毛刷清理面板灰尘，测量电源电压是否在 24V±15% 范围内；
- 故障排查：若某输入通道数据异常，检查传感器与接线；若输出通道无信号，验证控制指令与负载阻抗，必要时更换模块。
系统介绍
在工业控制系统中，ACC-5595-208 作为模拟量信号处理中枢，与系统各层级协同构建完整控制链路：
- 信号采集层：直接连接现场模拟量传感器（如温度变送器、压力传感器、液位计），将物理量转换为电信号，经模块隔离、滤波、A/D 转换后传输至控制核心。
- 数据处理层：控制器（如 GE PACSystems RX3i）接收模块上传的数字信号，执行 PID 调节、逻辑运算等控制算法，生成控制指令。
- 控制输出层：模块将控制器的数字指令转换为模拟量输出，驱动执行器（如电动调节阀、液压伺服阀）动作，实现对温度、压力、流量等参数的精准调节。
- 冗余扩展层：支持多模块并行工作扩展通道数量，关键场景可配置冗余模块，通过控制器实现故障自动切换，保障系统连续运行。
典型应用场景：在化工反应釜控制系统中，该模块采集 8 路反应温度（Pt100 变送器输出 4-20mA）、4 路釜内压力（0-10V）、4 路进料流量（4-20mA）信号，传输至主控制器；控制器根据设定值计算调节量，通过模块 4 路输出控制加热功率（0-10V）、冷却水流速（4-20mA）及进料阀开度（4-20mA），实现反应过程的恒温恒压控制。
同系列相关型号推荐
- ACC-5595-108：精简版模拟量混合模块，8 路输入 + 4 路输出，性能参数与 208 一致，适合中小型设备的信号处理，成本降低约 30%。
- ACC-5595-308：高密度增强版，24 路输入 + 12 路输出，同步采样率提升至 50kS/s，适配大型测试平台或多参数监控系统。
- ACC-5585-208：纯模拟量输入模块，32 路高精度输入（18 位分辨率），专注信号采集，适合实验室级测量场景（如材料力学测试）。
- ACC-5575-208：纯模拟量输出模块，16 路高速输出（更新率 50kS/s），无输入通道，适合需要高频控制的设备（如精密机床伺服系统）。
- ACC-5595-208E：带以太网接口的增强版，支持 Modbus TCP/IP 协议，可直接接入工业以太网，无需通过总线控制器中转，适合分布式控制系统。
- ACC-5595-208R：冗余设计模块，双电源输入 + 双通信接口，切换时间≤10ms，满足 SIL 2 安全等级要求，适配核电、航空等关键领域。
