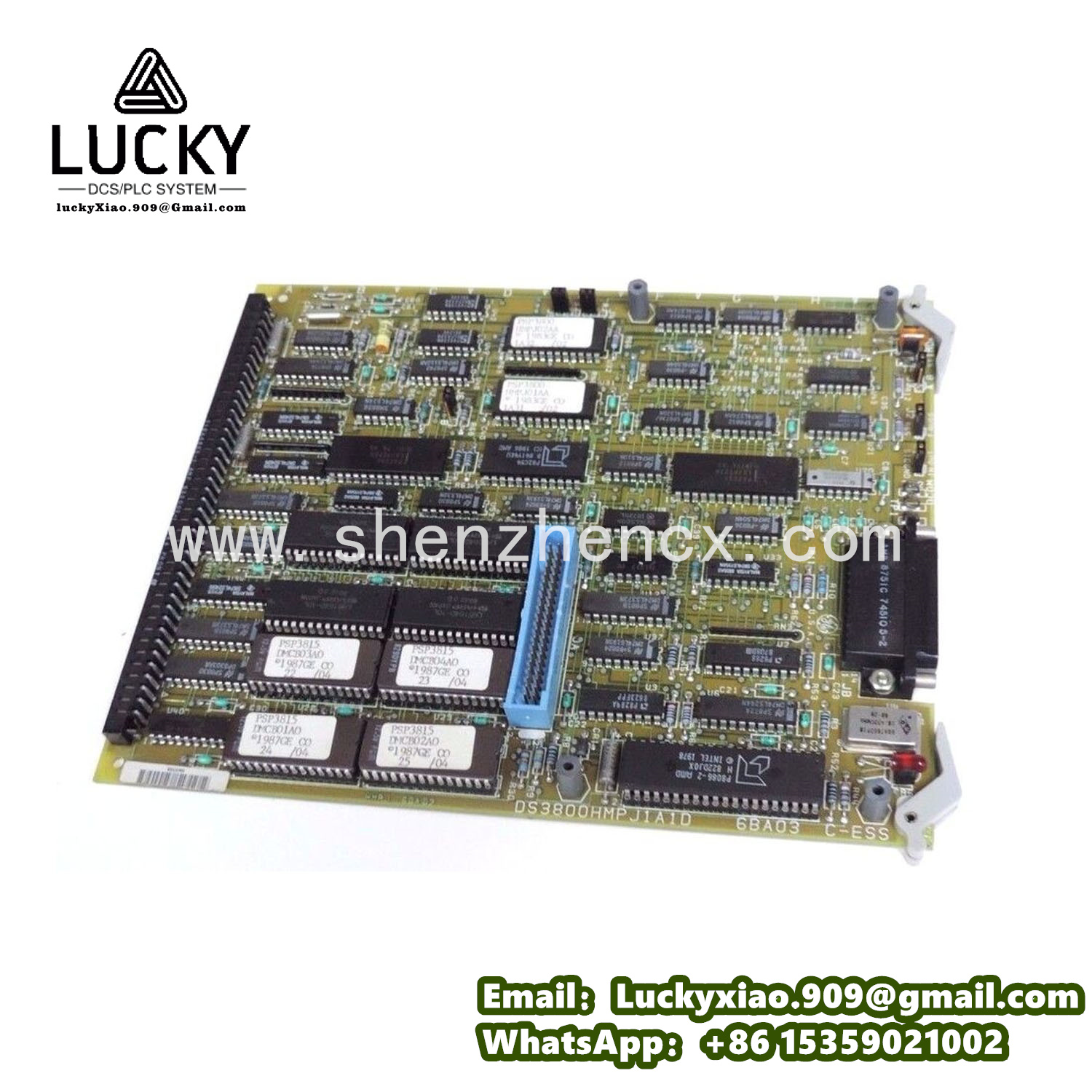

通用电气 GE DS3800HMPJ1A1D 工业级脉冲发生器模块
一、产品说明
GE DS3800HMPJ1A1D 是专为工业自动化系统精准脉冲信号生成设计的核心模块，相当于系统中的 “同步信号源”，主要适配 GE Speedtronic 系列 turbine 控制系统（如燃气轮机、蒸汽轮机调速系统），以及需高频同步信号的工业设备（如发电厂励磁调节系统、冶金厂轧机同步传动系统、大型电机测速反馈回路）。其核心功能是 “接收控制指令、生成稳定脉冲信号、实现设备同步控制”，比如接收 turbine 控制系统下发的 “转速同步” 指令，生成高频脉冲信号（如 10kHz）传输给调速器或励磁装置，作为设备转速计算、相位同步的基准信号；同时支持脉冲频率、占空比的实时调整，确保不同设备间的动作协同，避免因信号不同步导致的运行故障。
它的实用优势针对性强，尤其适合高频、高精度同步控制场景：
- 控制系统精准适配：专为 GE Speedtronic 系列控制系统设计，硬件接口、通信协议（支持 GE 专用 Genius Bus 协议）与系统完全兼容，可直接接入 turbine 控制总线，无需额外加装信号转换模块，比如适配 GE Mark VIe turbine 系统时，能实时接收系统下发的频率调整指令，脉冲信号响应延迟≤50μs，确保同步控制无滞后。
- 工业级信号稳定：采用工业级高精度晶体振荡器、抗干扰脉冲生成电路，能在 - 40℃~+70℃恶劣工业环境下稳定工作，可抵御电厂、冶金厂常见的强电磁干扰（如高压设备启停干扰）、粉尘堆积与湿度变化（相对湿度 5%~95% 无凝露），脉冲频率精度高（误差≤0.01%），避免因脉冲漂移导致的设备同步偏差。
- 功能全面易调节：支持脉冲频率可调（1Hz~100kHz）、占空比可调（10%~90%），可通过控制系统指令或本地拨码开关设定参数；输出 2 路独立脉冲信号（可分别设定频率），满足多设备同时同步需求（如 turbine 调速器与励磁装置的双路同步信号供给）；配备脉冲信号检测功能，可实时监测输出信号状态，异常时触发报警。
- 维护简单成本低：模块自带状态指示灯（电源灯、运行灯、脉冲输出灯），某路脉冲异常时对应输出灯闪烁，维修人员可通过指示灯快速定位问题；接线端子有清晰标识（如 “PULSE1 - 调速器脉冲输出”“PULSE2 - 励磁装置脉冲输出”），更换时对照旧模块插拔接线即可，电气工程师 25~35 分钟可完成更换，无需复杂编程调试。
比如发电厂的 GE Speedtronic 燃气轮机励磁调节系统，若原 DS3800HMPJ1A1D 模块损坏导致励磁信号失准，换上新模块后，能接收 turbine 控制系统下发的 “5kHz 脉冲同步” 指令，生成稳定脉冲信号传输给励磁调节器，作为励磁电流调节的基准，确保燃气轮机定子电压稳定，避免因励磁信号不同步导致的电网电压波动。
二、关键技术参数
参数类别 | 具体细节 |
适配系统类型 | GE Speedtronic 系列 turbine 控制系统（Mark VIe、Mark V），适配设备：发电厂 turbine 调速 / 励磁系统、冶金厂轧机同步传动系统、大型电机测速回路 |
工作电压范围 | DC 24V±10%（控制系统集中供电，无需额外独立供电）；脉冲输出电压：DC 5V/12V/24V（可通过拨码开关选择） |
核心功能 | 2 路独立脉冲信号生成（频率 1Hz~100kHz）、脉冲频率 / 占空比可调、同步控制指令接收（支持 Genius Bus 协议）、脉冲信号检测与故障报警、参数本地 / 远程配置 |
脉冲参数 | 频率范围：1Hz~100kHz；频率精度：≤0.01%（25℃环境下）；占空比范围：10%~90%（步长 1%）；脉冲上升沿时间：≤100ns；输出电流：每路最大 50mA |
接口类型 | 2 路脉冲输出接口（端子式，对应 PULSE1/PULSE2）、1 路控制指令接口（Genius Bus 通信，对接控制系统）、1 路本地调试接口（RS232，用于参数配置）、1 路故障报警输出接口（继电器触点） |
工作环境范围 | 温度：-40℃~+70℃；相对湿度：5%~95%（无凝露）；振动：≤50Hz/2g（正弦振动）；电磁兼容性：符合 EN 61000-6-2 工业抗干扰标准 |
元器件等级 | 振荡器：工业级高精度晶体振荡器（稳定性 ±10ppm）；脉冲生成芯片：GE 专用工业级 IC；PCB 板材：加厚 FR-4（耐温≥130℃） |
尺寸（长 × 宽 × 厚） | 140mm×100mm×20mm（适配 GE Speedtronic 系列控制柜 DIN 导轨安装，符合 DIN EN 50022 导轨标准）；重量：约 300g |
认证标准 | UL 508C（工业电力控制设备安全标准）、IEC 61131-2（可编程控制器安全标准）、CE（欧洲合规认证） |
保护功能 | 过流保护（脉冲输出电流≥80mA 时自动限流）、过压保护（输入电压≥30V 时切断电源）、短路保护（输出短路时无损坏）、脉冲丢失报警（输出信号中断时触发故障） |
三、系统集成说明
这款模块是 GE Speedtronic 系列控制系统的 “同步脉冲核心”，集成（更换）流程需注意脉冲参数匹配，主要适配 GE 指定型号控制系统：
- 安装步骤（含安全注意事项）：第一步，断开控制系统总电源（关闭控制柜总断路器，悬挂 “禁止合闸” 标识），确保无电操作；第二步，打开控制柜柜门，找到原脉冲发生器模块（通常安装在 DIN 导轨上），记录模块接线关系（用标签纸标注脉冲输出线、通信线、电源线的连接对象，如 “PULSE1 - 接调速器脉冲输入”“Genius Bus - 接系统总线”）；第三步，拔掉原模块的脉冲输出线、通信线、电源线，按下导轨卡扣取下旧模块；第四步，将新模块（DS3800HMPJ1A1D）卡入导轨原位置，对照标签纸连接电源线、通信线，再连接脉冲输出线（注意区分正负极，避免接反导致设备损坏）；第五步，接通系统电源，通过本地调试接口或控制系统软件配置脉冲参数（如频率 5kHz、占空比 50%，与原参数一致），测试脉冲输出（用示波器测量输出信号或观察接收设备是否正常响应），无异常则集成成功。
- 功能自动激活：基础脉冲生成功能无需复杂编程，模块接入系统后，会自动与 GE Speedtronic 控制系统建立通信，读取系统预设的脉冲参数（如频率、占空比），按设定值生成脉冲信号；若需调整参数，可通过控制系统下发指令或本地调试接口修改，无需中断模块运行，确保设备同步不中断。
- 维护与故障排查：日常使用中，若接收脉冲的设备出现同步故障，先检查模块脉冲输出灯是否正常闪烁（灯不闪表示无脉冲输出）、接线是否松动（如脉冲输出线接触不良）；若怀疑模块故障，可将备用模块接入系统测试，替换后脉冲信号恢复正常则需更换新模块，无需调整其他系统参数，大幅降低维修时间。
比如冶金厂的 GE Speedtronic 轧机同步传动系统，集成 DS3800HMPJ1A1D 后，能生成 2 路 10kHz 脉冲信号，分别传输给上下轧辊的传动控制器，作为轧辊转速同步的基准信号。当轧机需调整轧制速度时，控制系统下发 “8kHz 脉冲” 指令，模块实时调整输出频率，使上下轧辊转速同步变化，避免因转速差导致钢材轧制偏差。
四、同系列相关型号推荐
型号 | 核心差异及适用场景 |
GE DS3800HMPJ2A1D | 多通道扩展型 —— 支持 4 路独立脉冲输出，每路可单独设定频率（1Hz~200kHz），适配多设备复杂同步场景（如大型电厂多台 turbine 并列运行同步、冶金厂多机组轧机协同控制）。 |
GE DS3800HMPJ0A1D | 精简经济型 —— 支持 1 路脉冲输出，频率范围 1Hz~50kHz，功能简化（无本地调试接口，仅支持远程配置），价格更低，适合简单单设备同步场景（如小型电机测速反馈、单机励磁调节系统）。 |
GE DS3800HMPJ1B1D | 高频增强型 —— 脉冲频率上限提升至 500kHz，频率精度误差≤0.005%，支持差分信号输出（抗干扰能力更强），适合超高频同步控制场景（如高速数控机床主轴同步、高频励磁调节系统）。 |
GE DS3800HMPJ1C1D | 宽温增强型 —— 工作温度范围扩展至 - 55℃~+85℃，采用耐极寒振荡器与元器件，适合极寒地区户外设备（如北方露天电厂 turbine 控制系统、西伯利亚油田输油泵同步回路）。 |
GE DS3800HMPJ1D1D | 防爆型 —— 通过 ATEX 防爆认证（Ex d IIB T4 Ga），所有接口做防爆密封处理，适合易燃易爆环境（如化工企业防爆区域的电机同步系统、煤矿井下通风机同步控制）。 |
GE DS3800HMPJ1E1D | 以太网通信型 —— 增加以太网接口（支持 Profinet/Modbus-TCP 协议），可远程监控脉冲参数（频率、占空比）、远程修改配置，适合智慧工厂远程运维场景（如数字化电厂 turbine 脉冲信号集中监控）。 |
GE DS3800HMPJ1F1D | 冗余设计型 —— 采用双振荡器、双通信接口冗余，一路振荡器 / 通信故障时另一路自动接管，适合绝对不能中断同步的关键场景（如核电厂 turbine 励磁同步系统、大型数据中心备用电源同步回路）。 |
GE DS3800HMPJ1G1D | 高防护型 —— 模块外壳做三防涂层（防盐雾、防霉菌、防腐蚀），防护等级 IP65，可直接安装在潮湿 / 腐蚀性环境（如海边电厂 turbine 控制系统、海洋平台电机同步传动系统）。 |
