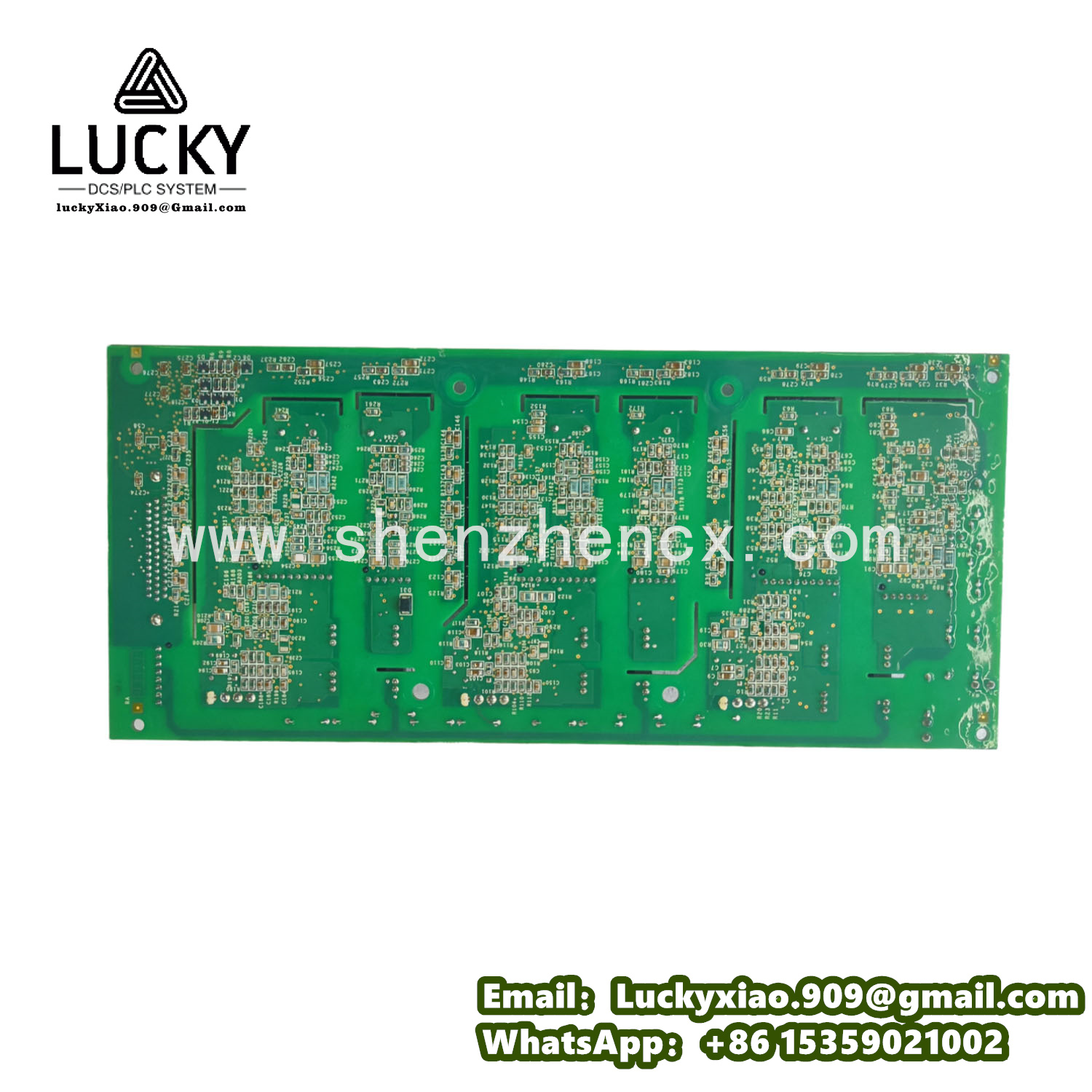

GE IS210AEBIH3BEC 模拟输入模块 Mark VIe 控制系统

一、产品核心参数

• 基础信息：部件号 IS210AEBIH3BEC，由美国通用电气（GE）原厂生产，采用工业级高品质元器件与 conformal 涂层封装设计（可有效抵御灰尘、潮湿与化学腐蚀），属于GE Mark VIe 控制系统信号采集核心组件，专为工业现场各类模拟信号（电压、电流信号）的精准采集、转换与传输场景设计。该模块为标准机架式安装组件，可直接集成于GE Mark VIe 控制系统标准机架，同时兼容GE各类控制模块（如CPU模块、通讯模块、输出模块等），无需额外适配配件，集成度高、通用性强，可快速融入各类工业自动化控制系统中。
• 信号采集参数：支持多通道模拟信号采集，标准配置8路模拟输入通道，可同时采集8路独立模拟信号；适配信号类型为直流电流（4-20mA）、直流电压（0-10V），可根据现场需求灵活切换信号类型，适配不同传感器的信号输出需求；采集精度高达±0.1% FS（满量程），采样速率可达100Hz，可快速、精准捕捉模拟信号的细微变化，确保信号采集的准确性与实时性；具备信号滤波功能，可有效过滤现场干扰信号，避免信号失真，提升采集数据的可靠性。
• 存储与信号处理参数：内置高速信号处理芯片，可快速完成模拟信号到数字信号的转换（A/D转换），转换精度高达16位，确保信号转换的精准度；内置临时数据缓存单元，可临时存储采集到的实时信号数据，避免数据丢失，同时支持数据实时上传至CPU模块，为系统逻辑运算提供数据支撑；支持信号校准功能，可通过专用软件或现场调试，对采集通道进行精度校准，确保长期运行的采集准确性。
• 通讯参数：通过系统机架总线与CPU模块实现高速通讯，通讯速率可达100Mbps，确保采集数据的实时传输，无延迟、无丢包；支持与GE Mark VIe 控制系统的通讯协议无缝兼容，可快速实现与上位机、触摸屏等设备的数据交互，便于工作人员实时监控信号采集状态；具备通讯诊断功能，可实时监测通讯链路状态，及时反馈通讯故障，便于工作人员快速排查。
• 环境适应参数：工作温度范围为-40℃至+70℃，可适配高低温极端工业环境，无需额外温控设备即可稳定运行；存储温度范围为-40℃至+85℃，便于长期存放与运输；相对湿度范围为5%-95%（无凝露），可在潮湿、多尘的工业现场长期稳定工作；具备优异的抗电磁干扰能力，符合国际工业电磁兼容（EMC）标准，可有效抵御工业现场变频器、电机、高压设备等产生的电磁干扰，避免信号采集失真或模块运行异常；防护等级为IP20，适配机柜内安装场景，可有效防尘、防异物侵入。
• 接口与规格：配备标准工业端子接口与机架连接接口，接线便捷、接触可靠，可直接与各类模拟传感器、变送器对接；模块尺寸为160mm×100mm×40mm（长×宽×高），采用标准机架式安装，适配GE Mark VIe 控制系统标准机架，安装紧凑，节省机柜空间；电源输入为24V DC（±10%），功耗＜10W，节能性强，适配工业现场标准直流供电场景；具备电源反接、过压、过流保护功能，可有效防止电源异常导致的模块损坏。

二、产品核心功能与特性

（一）高精度多通道信号采集功能

（二）灵活的配置与校准特性

（三）全面的通讯与兼容特性

（四）高稳定性与恶劣环境适配特性

（五）智能便捷的运维与诊断特性

三、产品工作原理

1. 模块初始化：模块上电后，自动完成系统初始化，包括参数配置加载、通讯协议初始化、通道状态自检等，确保模块处于正常运行状态；同时自检模块内部电路、信号采集通道与接口状态，若检测到异常，立即触发故障报警，通过LED指示灯反馈故障状态。
2. 模拟信号采集：通过工业端子接口与现场模拟传感器、变送器对接，实时采集工业现场的温度、压力、液位、流量等模拟信号（4-20mA电流信号或0-10V电压信号），确保信号采集的实时性，每路通道独立采集，互不干扰。
3. 信号转换与滤波：采集到的模拟信号传输至模块内部的A/D转换芯片，将模拟信号精准转换为数字信号（16位精度）；同时通过内置的信号滤波电路，过滤现场电磁干扰、信号波动等杂波，避免信号失真，提升数字信号的可靠性。
4. 数据传输：经过转换与滤波后的数字信号，通过机架总线传输至CPU模块，由CPU模块对数据进行逻辑运算、分析处理，结合预设的控制逻辑，下发相应的控制指令；同时模块可将采集到的实时数据传输至上位机、触摸屏等设备，便于工作人员实时监控现场工况。
5. 故障监测与反馈：模块实时监测自身运行状态、信号采集通道状态与通讯链路状态，若检测到信号过载、通道故障、通讯中断、电源异常等故障，立即记录故障信息（含故障代码、故障细节），触发故障报警，通过LED指示灯显示故障状态，并将故障信息传输至上位机，便于工作人员快速排查故障，确保模块恢复正常运行。

四、应用场景

• 电力行业：适用于发电厂、变电站的自动化控制系统，负责采集汽轮发电机、锅炉、变压器等设备的温度、压力、液位、电流、电压等模拟信号，如锅炉炉膛温度、汽轮机轴承温度、变压器油温、输配电线路电流等，为设备运行监测、逻辑控制提供精准数据支撑，适配电力行业高可靠性、高干扰的运行环境，可融入GE Mark VIe 控制系统实现集中监控与统一管理。
• 石油化工领域：适配于石油炼制、LNG工厂、海上平台、管道输送等场景的自动化控制系统，负责采集反应釜温度、压力、液位，介质流量、浓度等模拟信号，支持高干扰、高湿度、轻微化学腐蚀的工况环境，可有效抵御现场电磁干扰，确保信号采集的精准性，为生产过程的安全、高效运行提供保障，避免因信号失真导致的生产安全隐患。
• 冶金与制造业：应用于钢铁、有色金属冶炼工厂的冶炼炉、轧机、连铸机等设备的自动化控制系统，负责采集冶炼温度、炉内压力、物料液位等模拟信号；同时适用于各类中大型制造业生产线（如汽车制造、电子制造、机械加工等），负责采集生产线的温度、压力、转速等模拟信号，为生产线的流程控制、质量检测提供数据支撑，确保生产线的连续、稳定运行，提升生产效率与产品质量。
• 新能源领域：可用于太阳能、风能、储能等新能源发电系统的自动化控制系统，负责采集光伏板温度、风速、风向、储能设备电压、电流等模拟信号，采集新能源发电系统的运行参数，实现对发电过程的精准监测与优化调度，确保新能源发电系统的稳定、高效运行。
• 其他领域：适用于水利、矿山、轨道交通等领域的自动化控制系统，负责采集水泵、风机的压力、流量，矿山设备的温度、振动，轨道交通信号系统的模拟信号等，展现出广泛的适配性与实用性，可通过通讯接口实现集中监控与远程运维，为各类工业自动化系统的安全稳定运行提供可靠的信号采集支撑。

五、产品优势

• 高精度采集与高可靠性：采用16位高精度A/D转换芯片与先进的信号滤波技术，采集精度高达±0.1% FS，采样速率快，可精准捕捉模拟信号的细微变化，避免信号失真；配备多重保护功能，电源反接、过压、过流保护与信号过载保护，有效保护模块，降低故障率，确保长期稳定运行，适配工业现场复杂工况需求。
• 高稳定性与强环境适应性：采用工业级高品质元器件与conformal涂层封装设计，经过严格的高低温、抗干扰、老化测试，可在-40℃至+70℃的极端环境中稳定运行，故障率低，使用寿命长；具备优异的抗电磁干扰能力与防尘防潮能力，适配各类恶劣工业场景，无需额外防护措施即可稳定运行。
• 灵活适配与广泛兼容：支持8路独立通道采集，可灵活切换4-20mA电流、0-10V电压信号，适配各类模拟传感器；与GE Mark VIe 控制系统无缝兼容，可直接集成，同时支持第三方控制系统对接，支持通道参数灵活配置与校准，提升系统灵活性与可扩展性，降低系统集成难度。
• 智能便捷与高效运维：配备直观的LED状态指示灯与完善的故障自诊断功能，故障排查高效；支持在线校准、在线参数配置，无需拆卸模块即可完成调试与维护；安装便捷，适配标准机架，大幅降低运维难度与人力成本，操作界面简洁直观，便于工作人员快速上手。
• 原厂品质保障：作为GE原厂正品，产品质量符合国际工业标准，具备完善的质保服务与专业技术支持，可提供现场调试、故障维修、技术培训等全方位服务，确保模块全生命周期稳定运行，规避非原厂产品的兼容性和可靠性风险；型号规格标准化，后续配件更换与维护便捷，适配长期工业运行需求。

六、注意事项

• 安装前需确认模块规格与现场控制系统需求、配套模块（CPU模块、传感器等）一致，确保模块与传感器、CPU模块、上位机的适配性；安装过程中需确保模块安装牢固，机架连接可靠，端子接线牢固、接触良好，避免松动导致接触不良或信号失真；机架式安装时需确保模块与其他模块的间距合理，便于散热与维护。
• 安装位置需选择干燥、通风、无油污、无强电磁干扰、无化学腐蚀的区域，避免模块长期处于潮湿、多尘、高温或强电磁干扰、化学腐蚀环境中，影响模块使用寿命；同时避免模块受到机械冲击或挤压，防止内部元器件损坏，确保模块正常运行。
• 接线时需严格区分电源端子、信号端子、机架总线接口，严禁反接、错接，避免烧毁模块内部元器件与下游传感器、设备；信号线路、电源线路需与动力线路分开布置，减少电磁干扰对信号采集与传输的影响，建议选用屏蔽线缆，进一步提升抗干扰能力；接线完成后需仔细检查，确认接线无误后再上电运行。
• 模块运行过程中，若LED故障指示灯亮起或上位机提示运行异常，需及时查看故障信息（故障代码、故障通道、故障时间），排查故障原因（如信号过载、通道故障、通讯故障、电源异常等），故障排除后再重新启动模块，避免故障扩大；严禁在故障未排除的情况下强行运行模块，防止模块损坏与系统停机。
• 调试与维护时，需先切断模块电源与控制系统电源，严禁带电操作，确保工作人员人身安全；调试过程中需做好参数记录，严格按照现场需求修改通道参数、滤波参数等，避免参数设置错误导致信号采集异常；校准完成后，需保存校准参数，确保模块采集精度；通讯参数设置需与后台控制系统、CPU模块一致，确保通讯正常。
• 该产品需定期进行维护检查，清理模块表面灰尘与杂物，检查机架连接情况、端子接线情况及conformal涂层完整性，及时更换损坏的线路或组件；同时定期对采集通道进行校准，检查模块运行状态、通讯可靠性与散热情况，确保模块处于正常运行状态，延长模块使用寿命。
