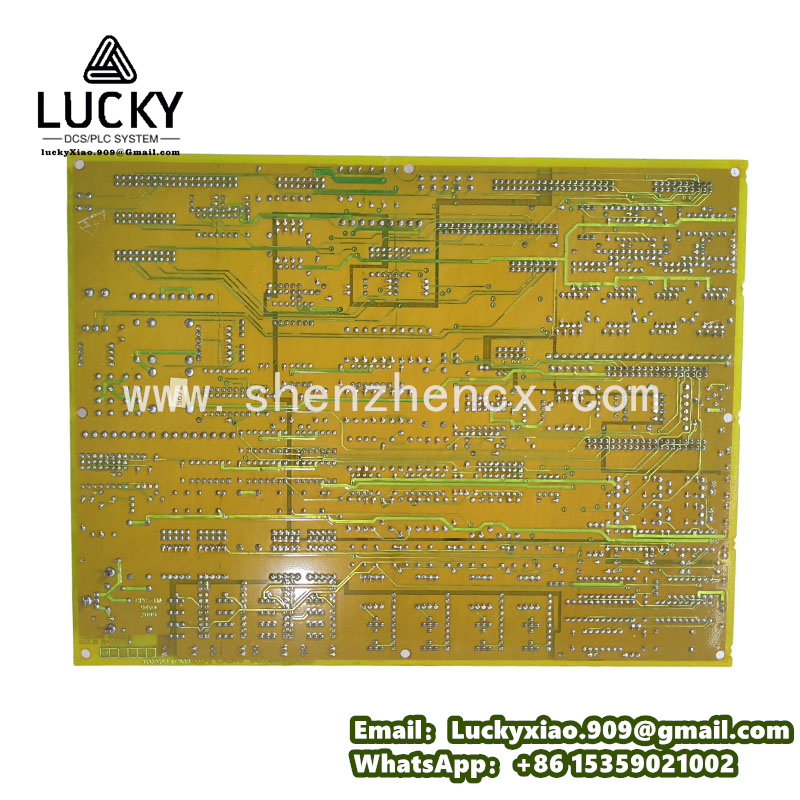

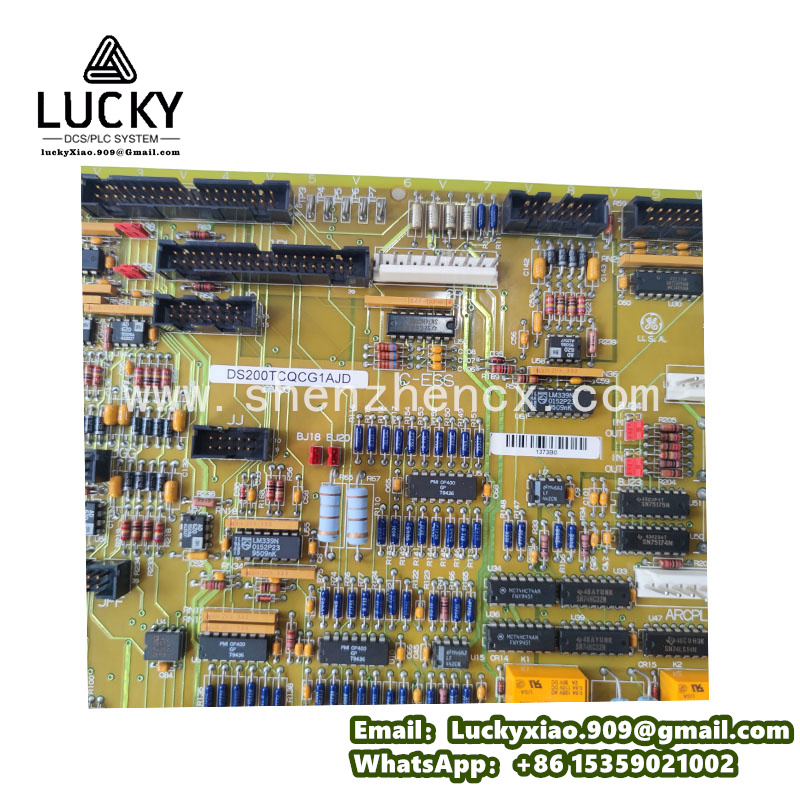

GE DS200TCQCG1BGF 高性能端子板 Mark V 汽轮机控制系统

一、产品核心参数

• 基础信息：部件号 DS200TCQCG1BGF，由美国通用电气（GE）原厂生产，采用工业级高品质铜质端子与阻燃外壳封装设计，属于GE Speedtronic Mark V 汽轮机控制系统信号转接核心组件，专为工业现场各类控制信号、反馈信号的转接、分配与传输场景设计。该端子板为标准机架式安装组件，可直接集成于GE Speedtronic Mark V 控制系统标准机架，同时兼容GE各类控制模块（如CPU模块、I/O模块、通讯模块等），无需额外适配配件，集成度高、通用性强，可快速融入各类汽轮机自动化控制系统中。
• 端子规格参数：标准配置32路端子接口，支持单股/多股导线连接，端子额定电流为10A，额定电压为250V AC/DC，可适配不同规格的控制导线（0.5-2.5mm²），接线方式为螺丝压接，接触电阻≤1mΩ，连接牢固、接触可靠，可有效避免因接触不良导致的信号失真或中断；端子具备防松动设计，拧紧后不易脱落，适配工业现场长期振动工况。
• 信号适配参数：支持各类工业控制信号的转接与分配，包括数字量输入/输出信号、模拟量输入/输出信号（4-20mA电流信号、0-10V电压信号）、开关量信号等，可适配汽轮机控制系统中各类传感器、执行器、控制模块的信号传输需求；信号传输损耗≤0.1dB，可确保信号传输的完整性与实时性，避免信号衰减导致的控制异常。
• 通讯与兼容参数：本身作为信号转接组件，通过端子接口实现与系统各模块的物理连接，无独立通讯模块，完全兼容GE Speedtronic Mark V 控制系统的信号传输协议，可无缝对接系统内CPU模块、I/O模块、上位机等设备，无需额外通讯适配；同时支持与GE其他系列控制系统（如Mark VI、Mark VIe）的端子兼容，可灵活适配不同控制系统的信号转接需求。
• 环境适应参数：工作温度范围为-40℃至+70℃，可适配高低温极端工业环境，无需额外温控设备即可稳定运行；存储温度范围为-40℃至+85℃，便于长期存放与运输；相对湿度范围为5%-95%（无凝露），可在潮湿、多尘的工业现场长期稳定工作；具备优异的抗电磁干扰能力，符合国际工业电磁兼容（EMC）标准，可有效抵御工业现场变频器、电机、高压设备等产生的电磁干扰，避免信号传输失真；防护等级为IP20，适配机柜内安装场景，可有效防尘、防异物侵入。
• 接口与规格：配备标准机架连接接口与32路端子接口，端子排列整齐，接线标识清晰，便于工作人员接线与排查；模块尺寸为150mm×100mm×35mm（长×宽×高），采用标准机架式安装，适配GE Speedtronic Mark V 控制系统标准机架，安装紧凑，节省机柜空间；无独立电源输入，依托系统机架总线供电（5V DC），功耗＜5W，节能性强，适配工业现场标准供电场景；外壳采用阻燃ABS材质，具备防火、防腐蚀特性，可有效保护内部端子与线路。

二、产品核心功能与特性

（一）高可靠多通道信号转接功能

（二）灵活的信号分配与适配特性

（三）全面的兼容与集成特性

（四）高稳定性与恶劣环境适配特性

（五）智能便捷的运维与操作特性

三、产品工作原理

1. 模块集成：端子板通过机架连接接口安装于GE Speedtronic Mark V 控制系统标准机架，与系统内CPU模块、I/O模块等实现物理连接，依托机架总线获取微弱供电，完成初始化，确保端子板处于正常工作状态。
2. 信号接入：通过端子接口与现场传感器、执行器、控制模块等设备对接，接入各类控制信号（数字量、模拟量、开关量等），每路端子独立接入信号，互不干扰，确保信号接入的稳定性。
3. 信号转接与分配：接入的信号通过端子板内部导线实现转接，根据现场需求，可将单路输入信号分配至多个输出端子，实现信号的多路共享；同时对信号进行初步滤波，过滤轻微杂波，避免信号失真，确保信号传输的完整性。
4. 信号输出：经过转接与分配后的信号，通过端子接口输出至目标设备（如CPU模块、执行器、上位机等），为系统逻辑运算、设备控制提供可靠的信号支撑；端子板实时监测信号传输状态，若出现接触不良等问题，会导致信号中断，触发系统故障报警。
5. 维护监测：工作人员可通过端子板的接线标识，快速排查线路连接情况，若出现信号异常，可通过检测端子接触状态、线路通断情况，快速定位故障点，完成故障排查与修复，确保信号传输恢复正常。

四、应用场景

• 电力行业：适用于火力发电厂、核电站的汽轮机自动化控制系统，负责汽轮机各类传感器（温度、压力、转速传感器等）、执行器（调节阀、电磁阀等）与控制模块之间的信号转接与分配，如汽轮机轴承温度信号、转速信号、蒸汽压力信号的转接，为汽轮机的启动、运行、停机控制提供可靠的信号支撑，适配电力行业高可靠性、高干扰的运行环境，可融入GE Speedtronic Mark V 控制系统实现集中监控与统一管理。
• 石油化工领域：适配于石油炼制、LNG工厂、海上平台等场景的汽轮机自动化控制系统，负责汽轮机附属设备（泵、风机等）的控制信号、反馈信号转接与分配，支持高干扰、高湿度、轻微化学腐蚀的工况环境，可有效抵御现场电磁干扰，确保信号传输的稳定性，为汽轮机的安全、高效运行提供保障，避免因信号中断导致的生产安全隐患。
• 冶金与制造业：应用于钢铁、有色金属冶炼工厂的余热汽轮机自动化控制系统，负责冶炼过程中汽轮机温度、压力、流量等信号的转接与分配；同时适用于各类中大型制造业企业的自备电站汽轮机控制系统，负责信号转接与分配任务，为汽轮机的稳定运行提供支撑，确保自备电站的连续供电，提升生产效率。
• 其他领域：适用于化工、建材、造纸等领域的汽轮机自动化控制系统，负责各类控制信号、反馈信号的转接与分配，展现出广泛的适配性与实用性；同时可用于GE Speedtronic Mark V 控制系统的升级改造，作为老旧端子板的替换产品，提升系统信号传输的可靠性，为各类工业自动化系统的安全稳定运行提供可靠的端子连接支撑。

五、产品优势

• 高可靠性与稳定传输：采用高品质铜质端子与螺丝压接设计，接触电阻小、连接牢固，可有效避免接触不良导致的信号中断或失真；信号传输损耗低，确保信号传输的完整性与实时性；端子具备防松动、防氧化、防腐蚀特性，适配工业恶劣工况，故障率低，使用寿命长。
• 高稳定性与强环境适应性：采用工业级高品质元器件与阻燃ABS外壳封装设计，经过严格的高低温、抗干扰、老化、振动测试，可在-40℃至+70℃的极端环境中稳定运行；具备优异的抗电磁干扰能力与防尘防潮能力，适配各类恶劣工业场景，无需额外防护措施即可稳定运行。
• 灵活适配与广泛兼容：支持32路多类型信号转接与分配，可适配不同规格导线与不同类型信号，满足复杂信号传输需求；与GE Speedtronic Mark V 控制系统无缝兼容，同时支持GE其他系列控制系统端子兼容，可灵活应用于不同场景，降低系统集成与升级成本。
• 智能便捷与高效运维：端子排列整齐、标识清晰，便于接线与故障排查；部分端子采用可插拔设计，可快速拆卸与更换，提升维护效率；安装便捷，适配标准机架，无需专业工具，大幅降低运维难度与人力成本，操作门槛低，便于工作人员快速上手。
• 原厂品质保障：作为GE原厂正品，产品质量符合国际工业标准，具备完善的质保服务与专业技术支持，可提供现场调试、故障维修、技术培训等全方位服务，确保端子板全生命周期稳定运行，规避非原厂产品的兼容性和可靠性风险；型号规格标准化，后续配件更换与维护便捷，适配长期工业运行需求。

六、注意事项

• 安装前需确认端子板规格与现场控制系统需求、配套模块（CPU模块、I/O模块等）一致，确保端子板与各类设备的适配性；安装过程中需确保端子板安装牢固，机架连接可靠，端子接线牢固、接触良好，避免松动导致接触不良或信号中断；机架式安装时需确保端子板与其他模块的间距合理，便于接线、散热与维护。
• 安装位置需选择干燥、通风、无油污、无强电磁干扰、无化学腐蚀的区域，避免端子板长期处于潮湿、多尘、高温或强电磁干扰、化学腐蚀环境中，影响端子板使用寿命；同时避免端子板受到机械冲击或挤压，防止外壳损坏、端子变形，确保端子板正常运行。
• 接线时需严格区分输入端子、输出端子，根据信号类型（数字量、模拟量）分类接线，严禁错接、反接，避免烧毁端子板、下游设备或导致信号失真；接线时需按照端子标识接线，确保导线规格与端子适配，螺丝拧紧力度适中，避免过紧损坏端子或过松导致接触不良；信号线路、电源线路需与动力线路分开布置，减少电磁干扰对信号传输的影响，建议选用屏蔽线缆，进一步提升抗干扰能力；接线完成后需仔细检查，确认接线无误后再上电运行。
• 端子板运行过程中，若出现信号中断、信号失真等异常情况，需及时排查端子接触状态、线路通断情况，若发现端子松动、氧化等问题，需及时紧固或更换端子；严禁在系统运行过程中随意插拔端子或拆卸端子板，防止信号中断导致系统停机或设备损坏。
• 调试与维护时，需先切断控制系统电源，严禁带电操作，确保工作人员人身安全；调试过程中需做好接线记录，便于后续维护与排查；若需更换端子，需选用GE原厂适配端子，避免使用非原厂端子导致兼容性问题或信号传输异常。
• 该产品需定期进行维护检查，清理端子板表面灰尘与杂物，检查端子接触状态、螺丝紧固情况及外壳完整性，及时处理端子氧化、松动等问题；同时检查线路连接情况，更换老化、损坏的线路，确保端子板处于正常运行状态，延长端子板使用寿命。
