GE IS200AEADH1A I/O栅格叉板 Mark VIe Wind 系列控制系统

一、产品核心参数

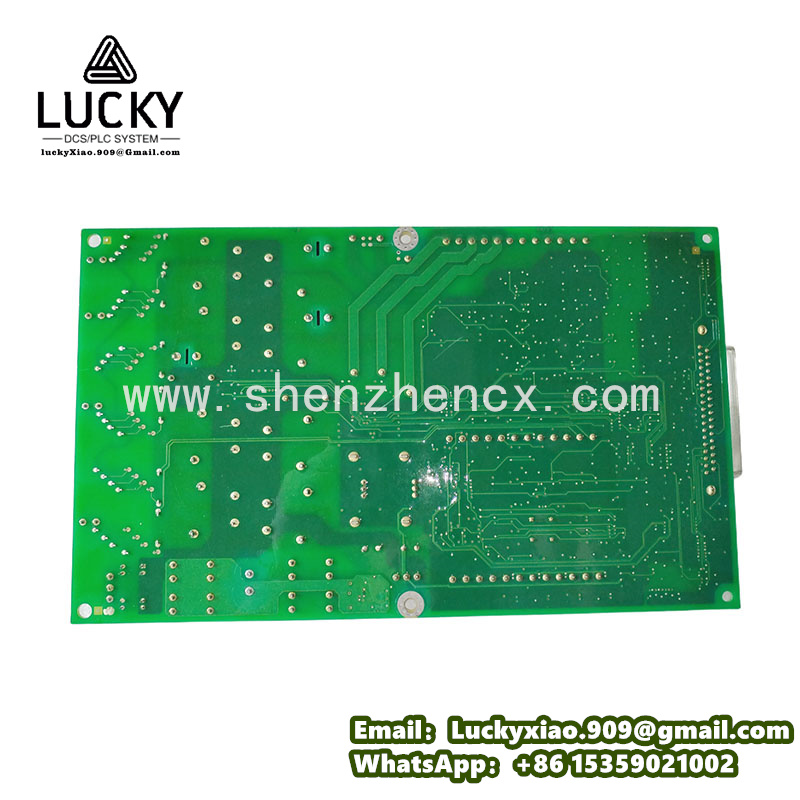

• 基础信息：部件号 IS200AEADH1A，功能缩写为AEAD，功能版本为1A，由美国通用电气（GE）原厂生产，采用工业级高品质PCB电路板与 conformal 涂层封装设计，属于GE Mark VIe Wind 系列控制系统I/O信号管理核心组件，专为工业现场各类I/O信号（输入/输出信号）的连接、管理与传输场景设计，尤其适配风力发电机控制系统，同时可用于电站辅助设备（BOP）的控制场景。该栅格叉板为矩形电路板设计，无前置面板，通过PCB板四角的工厂钻孔实现多种安装方式，可直接集成于GE Mark VIe Wind 控制系统，同时兼容GE Mark VIe 系列各类控制模块（如CPU模块、I/O模块等），无需额外适配配件，集成度高、通用性强，可快速融入各类风电自动化控制系统中[4]。
• 接口与端子规格参数：标准配置3组垂直针式端子排，每组端子排包含12个引脚，共计36路端子接口，支持单股/多股导线连接，适配不同规格的控制导线；同时配备多种PCB连接器，包括stab-on连接器、插头连接器及一个贯穿PCB板右边缘的直角连接器，提升连接灵活性。端子接线方式为螺丝压接，接触电阻小、连接牢固，可有效避免因风电现场长期振动导致的接触不良，确保信号传输的稳定性；端子具备防松动、防氧化特性，适配工业现场长期运行需求。
• 信号适配参数：作为I/O栅格叉板，核心负责I/O信号的连接与管理，支持各类工业控制信号的转接与传输，包括数字量输入/输出信号、模拟量输入/输出信号（4-20mA电流信号、0-10V电压信号），可适配风力发电机控制系统中各类传感器、执行器、控制模块的信号传输需求；信号传输损耗低，可确保信号传输的完整性与实时性，避免信号衰减导致的控制异常，为风力发电机的运行控制提供可靠的数据支撑[4]。
• 通讯与兼容参数：本身作为I/O信号连接与管理组件，通过端子接口与连接器实现与系统各模块的物理连接，无独立通讯模块，完全兼容GE Mark VIe Wind 控制系统的信号传输协议，可无缝对接系统内CPU模块、I/O模块、上位机等设备，无需额外通讯适配；同时兼容GE Mark VIe 系列其他控制系统，可灵活适配不同工业控制场景的I/O信号管理需求，也可作为GE Mark VI系列控制系统的适配组件使用，提升系统灵活性与可扩展性[4]。
• 环境适应参数：工作温度范围为-40℃至+70℃，可适配风电现场高低温极端工业环境，无需额外温控设备即可稳定运行；存储温度范围为-40℃至+85℃，便于长期存放与运输；相对湿度范围为5%-95%（无凝露），可在潮湿、多尘的风电现场长期稳定工作；PCB板采用conformal涂层封装，可有效抵御灰尘、潮湿与轻微化学腐蚀，提升环境适应能力；具备优异的抗电磁干扰能力，符合国际工业电磁兼容（EMC）标准，可有效抵御风电现场变频器、电机、高压设备等产生的电磁干扰，避免信号传输失真；防护等级为IP20，适配机柜内安装场景，可有效防尘、防异物侵入[2][4]。
• 结构与供电规格：模块尺寸参考工业同类产品标准，采用矩形PCB板设计，无前置面板，整体结构紧凑，节省机柜安装空间；无独立电源输入，依托系统机架总线供电（5V DC），功耗＜5W，节能性强，适配工业现场标准供电场景；PCB板上集成2个散热组件、8个继电器及各类电阻、电容与集成电路，确保模块长期稳定运行，满足风电现场长期连续运行的需求[7]。

二、产品核心功能与特性

（一）高可靠多通道I/O信号连接与管理功能

（二）灵活的连接与适配特性

（三）全面的兼容与集成特性

（四）高稳定性与恶劣环境适配特性

（五）智能便捷的运维与操作特性

三、产品工作原理

1. 模块安装与初始化：栅格叉板通过PCB板四角的钻孔固定安装，与GE Mark VIe Wind 控制系统内CPU模块、I/O模块等实现物理连接，依托机架总线获取微弱供电，完成初始化，确保模块处于正常工作状态；同时自检PCB板内部电路、端子接口与连接器状态，若检测到异常，立即触发系统故障报警。
2. 信号接入：通过端子排与各类连接器，与现场传感器、执行器、控制模块等设备对接，接入各类I/O信号（数字量、模拟量信号），每路端子与连接器独立接入信号，互不干扰，确保信号接入的稳定性，适配风力发电机现场各类信号的采集与传输需求。
3. 信号转接与管理：接入的信号通过PCB板内部电路实现转接与分配，根据现场控制需求，可将单路输入信号分配至多个输出端，实现信号的多路共享；同时对信号进行初步滤波，过滤风电现场的电磁干扰、信号波动等杂波，避免信号失真，确保信号传输的完整性；PCB板上的继电器与集成电路可实现信号的初步处理与控制，提升信号传输的可靠性。
4. 信号输出：经过转接与管理后的信号，通过端子排与连接器输出至目标设备（如CPU模块、执行器、上位机等），为系统逻辑运算、设备控制提供可靠的信号支撑；模块实时监测信号传输状态，若出现接触不良、信号中断等问题，会触发系统故障报警，提醒工作人员及时排查。
5. 维护监测：工作人员可通过端子标识与组件布局，快速排查线路连接情况与模块运行状态，若出现信号异常，可通过检测端子接触状态、连接器连接情况、PCB板组件状态，快速定位故障点，完成故障排查与修复，确保信号传输恢复正常，保障风力发电机控制系统稳定运行。

四、应用场景

• 风电领域：适用于陆上、海上风力发电机的自动化控制系统，负责风力发电机各类传感器（风速、风向、温度、振动传感器等）、执行器（变桨系统、偏航系统、制动系统等）与控制模块之间的I/O信号连接、转接与管理，如风速信号、发电机转速信号、变桨角度信号的传输与管理，为风力发电机的启动、运行、停机控制提供可靠的信号支撑，适配风电现场高电磁干扰、高低温、多粉尘、高湿度的恶劣运行环境，可融入GE Mark VIe Wind 控制系统实现集中监控与统一管理。
• 电力行业：适配于火力发电厂、新能源电站的辅助设备（BOP）自动化控制系统，负责辅助设备（泵、风机、阀门等）的I/O信号连接与管理，支持高干扰、高湿度的工况环境，可有效抵御现场电磁干扰，确保信号传输的稳定性，为电站辅助设备的安全、高效运行提供保障，避免因信号中断导致的设备故障或停机。
• 其他领域：适用于新能源储能系统、小型汽轮机控制系统的I/O信号管理场景，负责各类控制信号、反馈信号的连接与传输，展现出广泛的适配性与实用性；同时可用于GE Mark VIe 系列控制系统的升级改造，作为老旧I/O连接组件的替换产品，提升系统信号管理的可靠性，为各类工业自动化系统的安全稳定运行提供可靠的I/O信号支撑。

五、产品优势

• 高可靠性与稳定传输：采用高品质端子与精密连接器设计，接触电阻小、连接牢固，可有效避免接触不良导致的信号中断或失真；PCB板采用conformal涂层封装，防护性能优异，端子具备防松动、防氧化、防腐蚀特性，适配风电现场恶劣工况，故障率低，使用寿命长；信号传输损耗低，确保信号传输的完整性与实时性，为系统控制提供可靠的数据支撑。
• 高稳定性与强环境适应性：采用工业级高品质元器件与PCB板 conformal 涂层封装设计，经过严格的高低温、抗干扰、老化、振动测试，可在-40℃至+70℃的极端环境中稳定运行；具备优异的抗电磁干扰能力与防尘防潮能力，适配风电现场高电磁干扰、多粉尘、高湿度等恶劣工业场景，无需额外防护措施即可稳定运行，满足长期连续运行需求。
• 灵活适配与广泛兼容：支持多种安装方式与多种规格导线，可适配不同安装场景与接线需求；支持多类型信号混合连接与传输，满足复杂I/O信号管理需求；与GE Mark VIe Wind 及Mark VIe 系列控制系统无缝兼容，同时可适配电站辅助设备（BOP）控制，可灵活应用于不同场景，降低系统集成与升级成本，拓展应用范围。
• 智能便捷与高效运维：安装灵活便捷，无需专业工具与标准机架；端子排列整齐、标识清晰，组件布局合理，便于接线、故障排查与组件更换；支持在线故障检测，可快速定位故障点，大幅降低运维难度与人力成本，操作门槛低，便于工作人员快速上手，适配风电现场高效运维的需求。
• 原厂品质保障：作为GE原厂正品，产品质量符合国际工业标准，功能版本稳定（版本1A），具备完善的质保服务与专业技术支持，可提供现场调试、故障维修、技术培训等全方位服务，确保模块全生命周期稳定运行，规避非原厂产品的兼容性和可靠性风险；型号规格标准化，后续配件更换与维护便捷，适配长期工业运行需求。

六、注意事项

• 安装前需确认栅格叉板规格与现场控制系统需求、配套模块（CPU模块、I/O模块等）一致，确保模块与各类设备的适配性；安装过程中需确保模块固定牢固，与其他模块的物理连接可靠，端子接线牢固、接触良好，避免松动导致接触不良或信号中断；安装时需确保模块与其他设备的间距合理，便于接线、散热与维护，同时避免PCB板受到挤压或损坏。
• 安装位置需选择干燥、通风、无油污、无强电磁干扰、无化学腐蚀的区域，避免模块长期处于潮湿、多尘、高温或强电磁干扰、化学腐蚀环境中，影响模块使用寿命；同时避免模块受到机械冲击，防止PCB板损坏、端子变形或组件脱落，确保模块正常运行，尤其适配风电现场的防护需求。
• 接线时需严格区分输入端子、输出端子，根据信号类型（数字量、模拟量）分类接线，严禁错接、反接，避免烧毁模块、下游设备或导致信号失真；接线时需按照端子标识接线，确保导线规格与端子适配，螺丝拧紧力度适中，避免过紧损坏端子或过松导致接触不良；信号线路、电源线路需与动力线路分开布置，减少电磁干扰对信号传输的影响，建议选用屏蔽线缆，进一步提升抗干扰能力；接线完成后需仔细检查，确认接线无误后再上电运行。
• 模块运行过程中，若出现信号中断、信号失真等异常情况，需及时排查端子接触状态、连接器连接情况、线路通断情况，若发现端子松动、氧化、连接器接触不良等问题，需及时紧固、清洁或更换；严禁在系统运行过程中随意插拔端子、连接器或拆卸模块，防止信号中断导致系统停机或设备损坏。
• 调试与维护时，需先切断控制系统电源，严禁带电操作，确保工作人员人身安全；调试过程中需做好接线记录与参数记录，便于后续维护与排查；若需更换端子、连接器或PCB板组件，需选用GE原厂适配配件，避免使用非原厂配件导致兼容性问题或信号传输异常。
• 该产品需定期进行维护检查，清理PCB板表面灰尘与杂物，检查端子接触状态、螺丝紧固情况、连接器连接情况及conformal涂层完整性，及时处理端子氧化、松动、涂层破损等问题；同时检查PCB板上组件（散热组件、继电器等）的运行状态，更换老化、损坏的组件，确保模块处于正常运行状态，延长模块使用寿命，适配风电现场长期运维需求。
